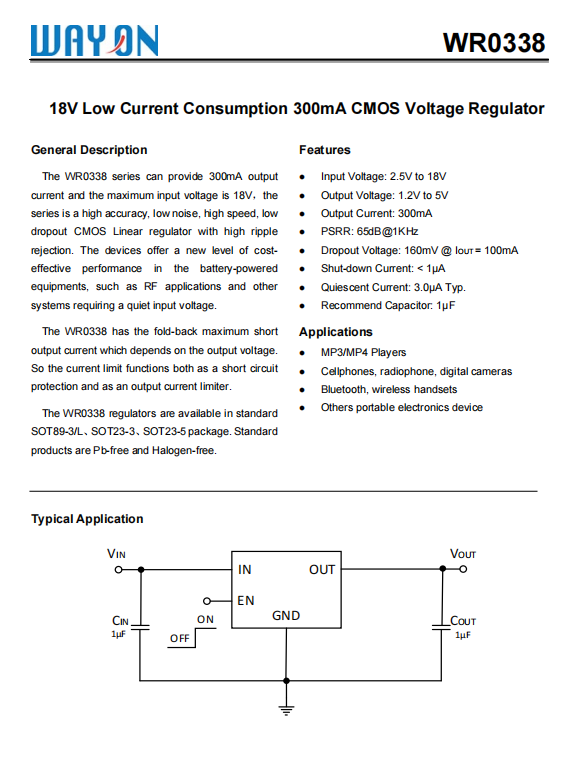

Wayon维安代理商代理WR0338系列一般特征描述:

WR0338系列可提供300 ma输出。

输入电压：2.5V至18V

电流和最大输入电压为18V。输出电压：1.2V~5V系列，是一种高精度、低噪音、高速度、低电压的产品。输出电流：300 mAdropout CMOS线性稳压器，高纹波PSRR：65 db@1 KHZ抑制。这些设备提供了一个新的成本水平-

漏电压：160 mV lout=100 mA

电池供电的有效性能

关闭电流：<1 UA

设备，如RF应用和其他

静止电流：3.0uA型。

需要安静输入电压的系统。

推荐电容器：1 UF

WR0338有折叠式的最大短线。

应用程序

输出电流取决于输出电压。

MP3/MP4播放器

因此，电流极限既可以作为短路。手机，无线电话，数码相机保护和作为输出电流限制器。

蓝牙，无线手柄其他便携式电子设备

WR 0338调整器是标准的。

SOT 89-3/L、SOT 23-3、SOT 23-5封装。标准产品不含铅，不含卤.

LDO线性稳压器（电源管理IC）

1.WR0114  150mA,Low Dropout Voltage,Ultra-Low IQ

输入电压：2.2~5.5V，输出电压：1.2~3.3V，电流：0.15A

封装:SOT23-3,SOT23-5,DFN-4(1x1)

备注：手表和手环-心率传感：1.8V I/O：2.8V

WR0114-33A30R,WR0114-33A50R,WR0114-18A30R,WR0114-18A50R，WR0114-12A30R,WR0114-12A50R，WR0114-15A30R,WR0114-15A50R，WR0114-28A30R,WR0114-28A50R，WR0114-25A30R,WR0114-25A50R，WR0114-50A30R,WR0114-50A50R

2.WR0331  300mA，Ultra-Low IQ, Low Noise

输入电压：2.1~5.5V，输出电压：1.2~3.3V，电流：0.3A

封装:SOT23-3,SOT23-5,DFN-4(1x1)

备注：指纹锁，超低功耗MCU:3.3V

WR0331-33A30R,WR0331-33A50R,WR0331-18A30R,WR0331-18A50R，WR0331-12A30R,WR0331-12A50R，WR0331-15A30R,WR0331-15A50R，WR0331-28A30R,WR0331-28A50R，WR0331-25A30R,WR0331-25A50R，WR0331-50A30R,WR0331-50A50R

3.WR0332 300mA,Low Dropout Voltage,High PSRR

输入电压：2.0~5.5V，输出电压：1.0~3.3V，电流：0.3A

封装:SOT23-3,SOT23-5,DFN-4(1x1)

备注：智能家居

WR0332-33A30R,WR0332-33A50R,WR0332-18A30R,WR0332-18A50R，WR0332-12A30R,WR0332-12A50R，WR0332-15A30R,WR0332-15A50R，WR0332-28A30R,WR0332-28A50R，WR0332-25A30R,WR0332-25A50R，WR0332-50A30R,WR0332-50A50R

4.WR0512  500mA, Ultra-Low Dropout Voltage,High PSRR

输入电压：2.5~5.5V，输出电压：1.2~3.3V，电流：0.5A

封装: SOT23-3,SOT23-5, SOT89-3/L

低漏失，大电流DDR供电1.5V&1.8V

备注：汽车影音导航

WR0512-33A30R,WR0512-33A50R,WR0512-18A30R,WR0512-18A50R，WR0512-12A30R,WR0512-12A50R，WR0512-15A30R,WR0512-15A50R，WR0512-28A30R,WR0512-28A50R，WR0512-25A30R,WR0512-25A50R，WR0512-50A30R,WR0512-50A50R

5.WR0603 600mA, Ultra-Low Dropout Voltage, Low IQ

输入电压：1.6~5.5V，输出电压：ADJ/0.8~5.0V，电流：0.6A

封装: SOT23-5

WR0603-33A30R,WR0603-33A50R,WR0603-18A30R,WR0603-18A50R，WR0603-12A30R,WR0603-12A50R，WR0603-15A30R,WR0603-15A50R，WR0603-28A30R,WR0603-28A50R，WR0603-25A30R,WR0603-25A50R，WR0603-50A30R,WR0603-50A50R

6.WR0116 100mA, Ultra-Low IQ

输入电压：3.5~30V，输出电压：2.1V~12V，电流：0.1A

封装: SOT23-3L,SOT23-5L,SOT89-3L

备注：体脂秤-MCU3.3V，pin to pin HT75XX

WR0116-33A30R,WR0116-33A50R,WR0116-18A30R,WR0116-18A50R，WR0116-12A30R,WR0116-12A50R，WR0116-15A30R,WR0116-15A50R，WR0116--28A30R,WR0116--28A50R，WR0116--25A30R,WR0116-25A50R，WR0116--50A30R,WR0116--50A50R

7. WR0115 150mA, Ultra-Low IQ

输入电压：2.7~40V，输出电压：0.8V~12V，电流：0.15A

封装: SOT23-3, SOT23-5,SOT23-5L, SOT89-3,SOT89-3L

备注：扫地机器人I/O：2.5V

WR0115-33A30R,WR0115-33A50R,WR0115-18A30R,WR0115-18A50R，WR0115-12A30R,WR0115-12A50R，WR0115-15A30R,WR0115-15A50R，WR0115-28A30R,WR0115-28A50R，WR0115-25A30R,WR0115-25A50R，WR0115-50A30R,WR0115-50A50R

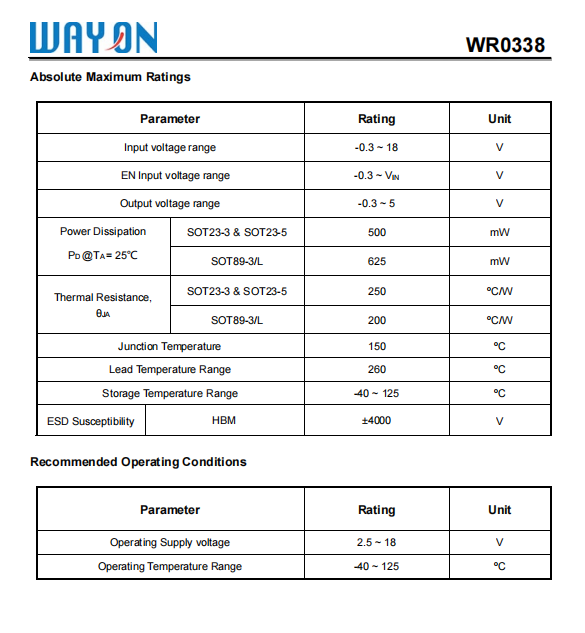

8.WR0338 300mA, Ultra-Low IQ, High PSRR

输入电压：2.5~18V，输出电压：1.2V~5.0V，电流：0.3A

封装: SOT23-3, SOT23-5, SOT89-3,SOT89-3L

备注：指纹锁，电子烟-MCU：3.3V

WR0338-33A30R,WR0338-33A50R,WR0338-18A30R,WR0338-18A50R，WR0338-12A30R,WR0338-12A50R，WR0338-15A30R,WR0338-15A50R，WR0338-28A30R,WR0338-28A50R，WR0338-25A30R,WR0338-25A50R，WR0338-50A30R,WR0338-50A50R

9.WR0514 500mA, Ultra-Low IQ, High PSRR

输入电压：2.5~18V，输出电压：1.2V~5.0V，电流：0.5A

封装: SOT23-3, SOT23-5, SOT89-3,SOT89-3L

备注：电子烟-MCU：3.3V，大电流低波纹

WR0514-33A30R,WR0514-33A50R,WR0514-18A30R,WR0514-18A50R，WR0514-12A30R,WR0514-12A50R，WR0514-15A30R,WR0514-15A50R，WR0514-28A30R,WR0514-28A50R，WR0514-25A30R,WR0514-25A50R，WR0514-50A30R,WR0514-50A50R

10.WR1117A  1A, High PSRR

输入电压：2.7~20V，输出电压：ADJ/1.2V~5V，电流：1A

封装: SOT223-3, SOT89-3

WR1117-33A30R,WR1117-33A50R,WR1117-18A30R,WR1117-18A50R，WR1117-12A30R,WR1117-12A50R，WR1117-15A30R,WR1117-15A50R，WR1117--28A30R,WR1117--28A50R，WR1117--25A30R,WR1117-25A50R，WR1117--50A30R,WR1117--50A50R

Wayon维安代理LDO全系列产品：

WR0114,WR0331,WR0332,WR0335,WR0340 WR0341 WR0342 WR0512,WR0513 WR0516 WR0603,WR0604 ，WR1006，WR0116,WR0115,WR0338,WR0514,WR0515，WR1117A

Wayon维安代理LDO主推型号：

WR0114,WR0331,WR0332,WR0512,WR0603,WR0338,WR0514,WR0116,WR0115,WR1117A


产品特性：

低压差,高精度输出电压,低功耗,热过载保护和短路保护,宽输入电压范围,固定&可调输出电压,高PSRR&低噪音,封装形式多样：SOT23-3,SOT23-5,SOT89-3,SOT223,DFN4

应用:

便携式和电池供电类设备，运动电话&平板电脑，数码相机&音频设备，RF、PLL、VCO和时钟电源，其他便携式电子设备。
