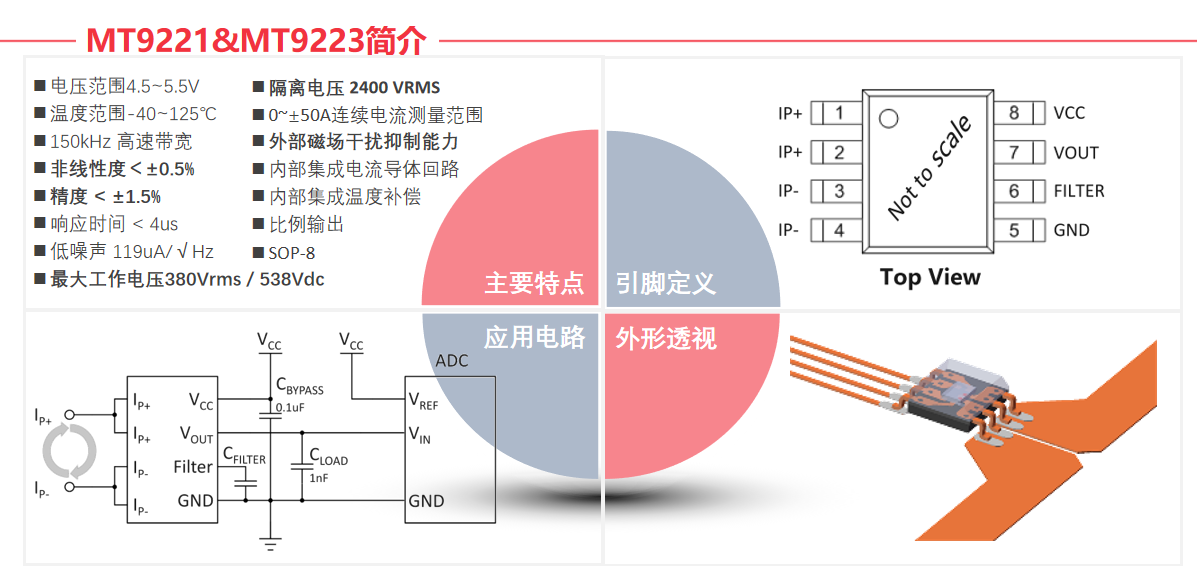

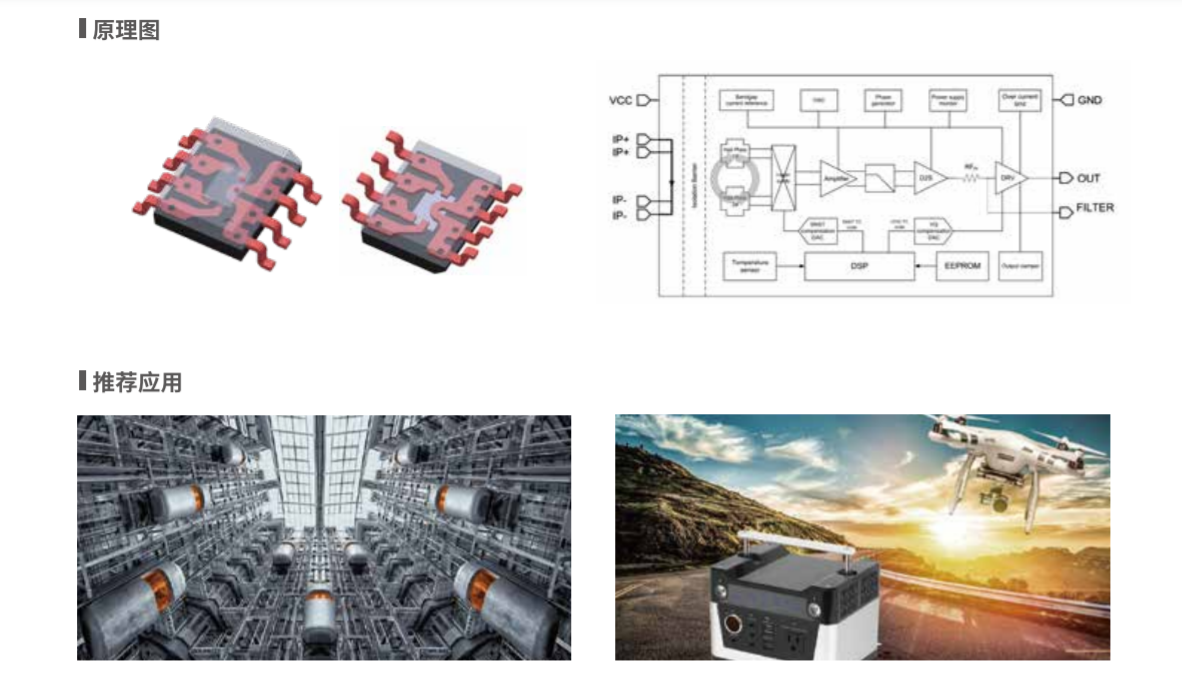

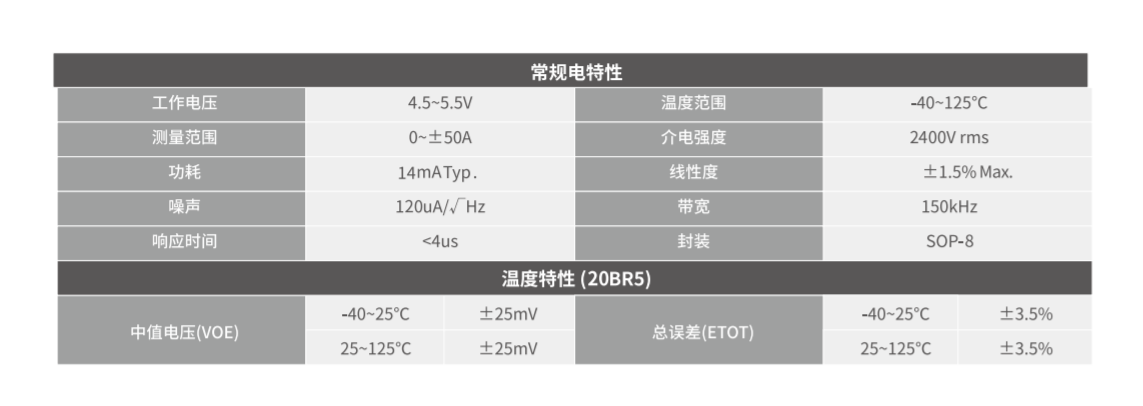

MagnTek麦歌恩代理MT9223系列产品是一种基于霍尔效应的隔离线性电流传感器系列，用于工业、商业和通信系统中的交流或直流电流传感。每个MT 9223由一个精确的、低偏置的线性霍尔电路组成，其低电阻电流导体路径位于芯片表面附近，通过这种低电阻电流导体路径流动的电流产生一个磁场，霍尔LC将其转换成比例电压。为了消除共模场，提高磁噪声环境的精度，对电流进行了差分检测.通过磁场与霍尔传感器的接近来优化器件的精度。
MagnTek麦歌恩代理MT9223高精度的比例电压由低偏置、斩波稳定的BC霍尔集成电路提供，在制造时已被精确地校准。当电流通过一次电流传导路径(从引脚1和2到引脚3和4)时，该器件的输出具有正斜率(>VOQ)。这种导电PAINE 1.2 MQ的内部电阻是典型的，提供低功耗。“导电路径的端子是从信号引线(引脚5到8)电隔离的。这使得MT9223电流传感器集成电路可以用于高侧电流感应器的应用，而无需使用其他昂贵的隔离技术。”MT9223系列为客户提供SOP-8包，该软件包“符合RoHS标准”。
一体式电流检测芯片：将芯片串接在被测电流回路中，通过在芯片中直接集成“磁路”，可以方便的将被测交直流信号转化为磁型号，再利用“霍尔效应原理”，将磁信号转化为与电流成比例的电压信号，再通过芯片内部的校准及温度补偿模块将输出校准到常温±1%，全温±2.5%以内的检测精度。
隔离式电流检测：
芯片采用Flip Chip封装技术，将芯片悬浮在源边框架之上，并在其中填充绝缘树脂，使源副边之间轻松实现2400Vrms/1min的绝缘耐压强度、4.2mm的爬电距离以及不小于380Vrms的基本隔离工作电压。
外部共模磁场抑制：

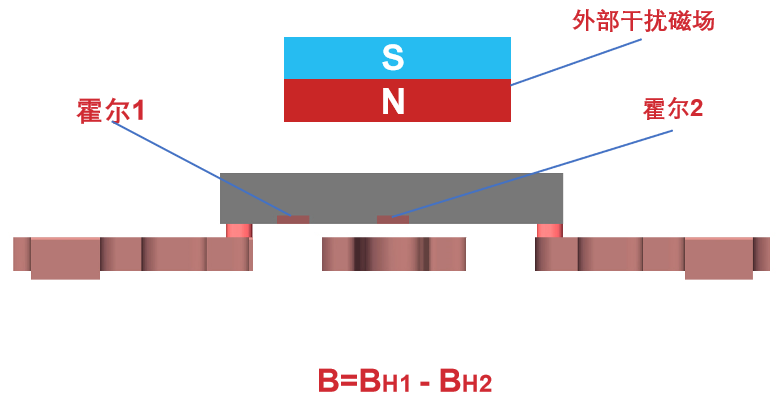

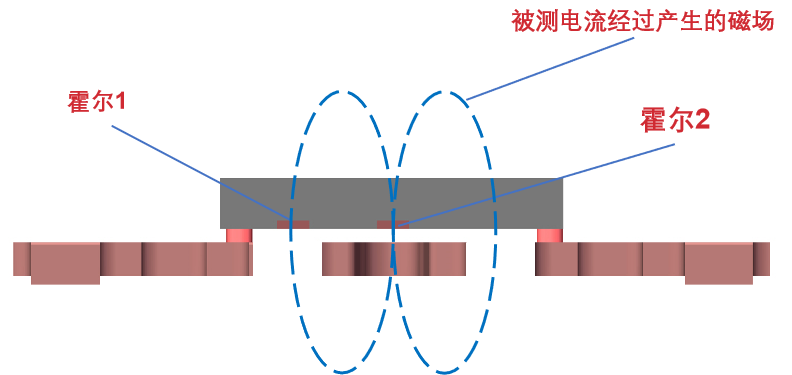

为获得“零磁滞”，芯片内部没有使用用于集中磁场的磁芯，所以芯片容易受到外部杂散磁场的影响，所以为了解决这个问题的方法是使用差分电流检测技术，其原理是在芯片内设置两个增益相同的霍尔器件，这两个霍尔器件分别设置在内部电流导体的内部和外部，当正常电流流过，这个两个霍尔器件会检测到极性相反的磁场。而当芯片外部存在一个干扰磁场时，两个霍尔器件将看到相同的磁场，通过差分消除外部磁场干扰对测量精度的影响。
