WAYON维安原装LP-MSM110/24,1812/1100mA/24V/PTC贴片自恢复保险丝

PPTC特点：表面贴装设备，高压浪涌能力，机构认可：UL、CSA、TUV，无铅，符合欧盟RoHS指令2011/65/EU

在线咨询 QQ咨询

产品概述

贴片高分子PTC（Positive Temperature
Coefficient）又称聚合物自复保险丝，具有独特的正温度系数电阻特性，即在一定的温度范围内，自身的电阻会随着温度的上升而增大，当过流产生时，高分子PTC温度上升，电阻急剧升高，起到过流保护的作用，而当过流状态消除后，高分子PTC的电阻又恢复到正常状态。
规格：

LP-NSML200

LP-ISML260

LP-MSML400/12

LP-MSM150/24

LP-MSM075/24

LP-NSM050/16

LP-MSM260/16

LP-MSML-400/12

LP-SM200C

LP-NSM075/16

LP-ISM005/24

LP-MSM200/16

LP-ISM050

LP-NSM020/24

LP-NSM150/8

LP-MSM110/33

LP-NSM系列产品(1206mils/3216mm)电气性能:

LP-NSM005,LP-NSM012,LP-NSM016,LP-NSM020

LP-NSM035,LP-NSM050,LP-NSM075,LP-NSM110,LP-NSM150

LP-uSM系列产品(1210mils)电气性能:

LP-USM005,LP-USM010,LP-USM020,LP-USM035

LP-USM050,LP-USM075,LP-USM110,LP-USM150

LP-USM175,LP-USM200

LP-ISM系列产品(0805mils/2012mm)电气性能:

LP-ISM005,LP-ISM010,LP-ISM020,LP-ISM035,LP-ISM050,LP-ISM075

LP-ISM110

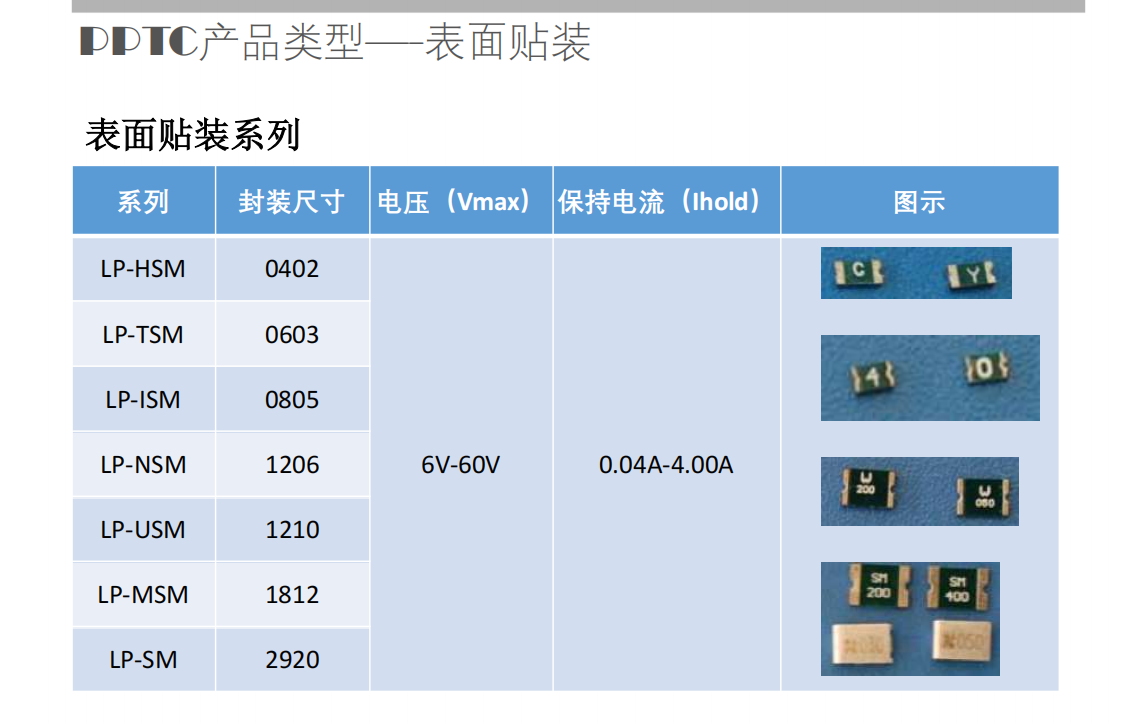

贴片封装PPTC：

Way-on Model	Package	IH @25℃	IT @25℃	Vmax	Imax	Max Time to Trip		Pd Max	Rmin	R1 max	UL	TUV	MPQ
Way-on Model	Package	（A）	（A）	（V）	（A）	Current（A）	Time （S）	（W）	（Ω）	（Ω）	UL	TUV	（Pcs）
LP-TSM004	0603	0.04	0.12	15	1	0.20	1.00	0.5	4.000	40.000	√	√	5K
LP-TSM004/24	0603	0.04	0.12	24	1	0.20	1.00	0.5	4.000	40.000	×	×	5K
LP-TSM005	0603	0.05	0.15	15	1	0.25	1.00	0.5	2.000	40.000	√	√	5K
LP-TSM010	0603	0.10	0.25	15	3	0.50	1.00	0.5	0.900	6.000	√	√	4K
LP-TSM016	0603	0.16	0.40	9	4	0.80	1.00	0.5	0.700	4.200	√	√	5K
LP-TSM020	0603	0.20	0.50	9	4	1.00	0.60	0.5	0.550	3.500	√	√	5K
LP-TSML035	0603	0.35	0.75	6	8	8.00	0.10	0.5	0.200	1.000	√	√	5K
LP-TSML050F	0603	0.50	1.00	6	8	8.00	0.60	0.5	0.100	1.000	√	√	4K
LP-ISM005	0805	0.05	0.15	15	10	0.50	2.00	0.5	3.000	50.000	√	√	4K
LP-ISM005/24	0805	0.05	0.15	24	10	0.50	2.00	0.5	3.000	50.000	×	×	4K
LP-ISM010	0805	0.10	0.30	15	10	0.50	1.50	0.5	1.000	6.000	√	√	4K
LP-ISM010/24	0805	0.10	0.30	24	10	0.50	1.50	0.5	1.000	6.000	×	×	4K
LP-ISM020	0805	0.20	0.50	9	40	8.00	0.02	0.5	0.650	3.500	√	√	4K
LP-ISM020/12	0805	0.20	0.50	12	40	8.00	0.02	0.5	0.650	3.500	×	×	4K
LP-ISM020/15	0805	0.20	0.50	15	40	8.00	0.02	0.5	0.650	3.500	×	×	4K
LP-ISM035	0805	0.35	0.75	6	40	8.00	0.10	0.5	0.250	1.200	√	√	4K
LP-ISM050	0805	0.50	1.00	6	40	8.00	0.10	0.5	0.150	0.850	√	√	4K
LP-ISM050/8	0805	0.50	1.00	8	40	8.00	0.10	0.5	0.150	0.850	×	×	4K
LP-ISM050/15	0805	0.50	1.00	15	40	8.00	0.10	0.5	0.150	0.850	×	×	4K
LP-ISM075	0805	0.75	1.50	6	40	8.00	0.20	0.5	0.100	0.400	√	√	4K
LP-ISML075	0805	0.75	1.50	8	50	8.00	0.20	1.0	0.060	0.300	√	√	4K
LP-ISML110	0805	1.10	2.20	8	50	8.00	0.30	2.0	0.030	0.120	√	√	4K
LP-ISML110/12	0805	1.10	2.20	12	50	8.00	0.30	2.0	0.010	0.160	√	×	4K
LP-NSM005	1206	0.05	0.15	60	10	1.00	1.20	0.6	2.000	50.000	×	√	4K
LP-NSM010	1206	0.10	0.25	60	10	1.00	0.20	0.6	1.600	15.000	×	×	4K
LP-NSM012	1206	0.125	0.29	30	20	1.00	0.20	0.6	1.500	6.000	√	√	4K
LP-NSM016	1206	0.16	0.37	30	20	1.00	0.30	0.6	1.200	4.500	√	√	4K
LP-NSM020	1206	0.20	0.40	16	40	8.00	0.05	0.6	0.600	2.500	√	√	4K
LP-NSM020/24	1206	0.20	0.40	24	40	8.00	0.05	0.6	0.600	2.500	√	×	4K
LP-NSM020/30	1206	0.20	0.40	30	40	8.00	0.05	0.6	0.600	2.500	×	×	4K
LP-NSM025/16	1206	0.25	0.50	16	40	8.00	0.08	0.6	0.550	2.300	√	×	4K
LP-NSM025/24	1206	0.25	0.50	24	40	8.00	0.08	0.6	0.550	2.300	√	×	4K
LP-NSM035	1206	0.35	0.75	6	40	8.00	0.10	0.6	0.300	1.200	√	√	4K
LP-NSM035/16	1206	0.35	0.75	16	40	8.00	0.10	0.6	0.300	1.200	√	√	4K
LP-NSM035/24	1206	0.35	0.75	24	40	8.00	0.10	0.6	0.300	1.200	√	×	4K
LP-NSM050	1206	0.50	1.00	6	40	8.00	0.10	0.6	0.150	0.700	√	√	4K
LP-NSM050/16	1206	0.50	1.00	16	40	8.00	0.10	0.6	0.150	0.700	√	√	4K
LP-NSM050/24	1206	0.50	1.00	24	40	8.00	0.10	0.6	0.150	0.700	√	×	4K
LP-NSM075	1206	0.75	1.50	6	40	8.00	0.20	0.6	0.100	0.290	√	√	4K
LP-NSM075/16	1206	0.75	1.50	16	40	8.00	0.20	1.2	0.100	0.290	√	√	4K
LP-NSM090/8	1206	0.90	1.80	8	40	8.00	0.20	1.2	0.080	0.260	√	√	4K
LP-NSM110	1206	1.10	2.20	6	40	8.00	0.30	0.6	0.050	0.210	√	√	3.5K
LP-NSM110/8	1206	1.10	2.20	8	40	8.00	0.30	1.2	0.050	0.210	√	√	3.5K
LP-NSM110/16	1206	1.10	2.20	16	40	8.00	0.30	1.2	0.050	0.250	×	×	3.5K
LP-NSM150	1206	1.50	3.00	6	40	8.00	1.00	0.6	0.040	0.120	√	√	4K
LP-NSM150/8	1206	1.50	3.00	8	40	8.00	1.00	1.2	0.040	0.120	√	√	4K
LP-NSML150	1206	1.50	3.00	6	50	8.00	5.00	1.2	0.005	0.065	√	√	4K
LP-NSML150/12	1206	1.50	3.00	12	50	8.00	5.00	1.2	0.005	0.065	√	√	4K
LP-NSML200	1206	2.00	4.00	6	50	8.00	5.00	1.2	0.005	0.040	√	√	4K
LP-NSML200/12	1206	2.00	4.00	12	50	8.00	5.00	1.2	0.005	0.040	√	√	4K
LP-NSML200/16	1206	2.00	4.00	16	50	8.00	5.00	1.2	0.005	0.040	√	×	3.5K
LP-NSML260	1206	2.60	5.20	6	50	8.00	5.00	1.2	0.003	0.025	√	√	4K
LP-NSML300	1206	3.00	6.00	6	50	8.00	5.00	1.5	0.003	0.020	√	√	4K
LP-NSML300/12	1206	3.00	6.00	12	50	8.00	5.00	1.5	0.003	0.020	√	√	4K
LP-NSML300/16	1206	3.00	6.00	16	50	8.00	5.00	1.5	0.003	0.020	√	×	4K
LP-NSML350	1206	3.50	7.00	6	50	8.00	5.00	1.5	0.002	0.018	√	√	4K
LP-NSML380	1206	3.80	7.60	6	50	8.00	5.00	1.5	0.002	0.016	√	√	4K
LP-NSML400	1206	4.00	8.00	6	50	8.00	5.00	1.5	0.002	0.014	√	√	4K
LP-NSML400/12	1206	4.00	8.00	12	50	8.00	5.00	1.5	0.002	0.014	√	√	4K
LP-NSML450	1206	4.50	9.00	6	50	22.50	5.00	1.5	0.001	0.013	√	√	4K
LP-NSML450/12	1206	4.50	9.00	12	50	22.50	5.00	1.5	0.001	0.013	√	√	3.5K
LP-USM005	1210	0.05	0.15	30	10	0.25	1.50	1.0	3.600	50.000	√	√	4K
LP-USM010	1210	0.10	0.30	30	10	0.50	1.50	1.0	1.600	15.000	√	√	4K
LP-USM020	1210	0.20	0.40	30	10	8.00	0.02	1.0	0.800	5.000	√	√	4K
LP-USM035	1210	0.35	0.70	6	40	8.00	0.20	1.0	0.320	1.300	√	√	4K
LP-USM050	1210	0.50	1.00	6	40	8.00	0.10	1.0	0.250	0.900	√	√	4K
LP-USM050/16	1210	0.50	1.00	16	40	8.00	0.10	1.0	0.250	0.900	×	×	4K
LP-USM075	1210	0.75	1.50	6	40	8.00	0.10	1.0	0.130	0.400	√	√	4K
LP-USM110	1210	1.10	2.20	6	40	8.00	0.30	1.0	0.060	0.210	√	√	4K
LP-USM150	1210	1.50	3.00	6	40	8.00	0.50	1.0	0.040	0.110	√	√	4K
LP-USML450/12	1210	4.50	9.00	12	50	22.50	5.00	1.5	0.002	0.013	√	×	4K
LP-MSM010	1812	0.10	0.20	60	10	1.50	0.15	1.0	1.600	15.000	√	√	2K
LP-MSM014	1812	0.14	0.34	60	10	1.50	0.15	1.0	1.500	6.000	√	√	2K
LP-MSM020	1812	0.20	0.40	30	10	6.00	0.02	1.0	0.600	5.000	√	√	2K
LP-MSM050	1812	0.50	1.00	15	40	8.00	0.15	1.0	0.150	1.000	√	√	2K
LP-MSM050/24	1812	0.50	1.00	24	40	8.00	0.15	1.0	0.150	1.000	×	√	2K
LP-MSM050/30	1812	0.50	1.00	30	40	8.00	0.15	1.0	0.150	1.000	×	×	2K
LP-MSM050/36	1812	0.50	1.00	36	40	8.00	0.15	1.0	0.150	1.000	×	×	2K
LP-MSM075	1812	0.75	1.50	13.2	40	8.00	0.20	1.0	0.100	0.480	√	√	2K
LP-MSM075/24	1812	0.75	1.50	24	40	8.00	0.20	1.0	0.100	0.480	√	√	1K
LP-MSM075/33	1812	0.75	1.50	33	40	8.00	0.20	1.0	0.100	0.480	√	×	1K
LP-MSM110	1812	1.10	2.20	6	40	8.00	0.30	1.0	0.040	0.260	√	√	2K
LP-MSM110/8	1812	1.10	2.20	8	40	8.00	0.30	1.0	0.040	0.260	√	√	2K
LP-MSM110/16	1812	1.10	2.20	16	40	8.00	0.30	1.0	0.040	0.260	√	√	2K
LP-MSM110/24	1812	1.10	2.20	24	40	8.00	0.30	1.0	0.040	0.260	√	√	2K
LP-MSM110/33	1812	1.10	2.20	33	40	8.00	0.30	1.0	0.040	0.260	√	×	2K
LP-MSM125	1812	1.25	2.50	6	40	8.00	0.40	1.0	0.040	0.250	√	√	2K
LP-MSM125/16	1812	1.25	2.50	16	40	8.00	0.40	1.0	0.040	0.250	√	√	2K
LP-MSM125/24	1812	1.25	2.50	24	40	8.00	0.40	1.0	0.040	0.250	√	√	2K
LP-MSM150	1812	1.50	3.00	6	40	8.00	0.50	1.0	0.040	0.120	√	√	2K
LP-MSM150/8	1812	1.50	3.00	8	40	8.00	0.50	1.0	0.040	0.120	√	√	2K
LP-MSM150/16	1812	1.50	3.00	16	40	8.00	0.50	1.0	0.040	0.120	√	√	1K
LP-MSM150/24	1812	1.50	3.00	24	40	8.00	0.50	1.0	0.040	0.120	√	√	3K
LP-MSM160	1812	1.60	3.20	6	40	8.00	1.00	1.0	0.030	0.100	√	√	2K
LP-MSM160/8	1812	1.60	3.20	8	40	8.00	1.00	1.0	0.030	0.100	√	√	2K
LP-MSM160/24	1812	1.60	3.20	24	40	8.00	1.00	1.0	0.030	0.100	×	√	1K
LP-MSM200	1812	2.00	3.50	6	40	8.00	2.00	1.0	0.020	0.075	√	√	2K
LP-MSM200/8	1812	2.00	3.50	8	40	8.00	2.00	1.0	0.020	0.075	√	√	2K
LP-MSM200/16	1812	2.00	3.50	16	40	8.00	2.00	1.0	0.020	0.075	√	√	1K
LP-MSM260	1812	2.60	5.20	6	40	8.00	2.50	1.0	0.015	0.047	√	√	1K
LP-MSM260/12	1812	2.60	5.20	12	40	8.00	2.50	1.0	0.015	0.047	×	×	1K
LP-MSM260/16	1812	2.60	5.20	16	50	13.00	5.00	1.0	0.003	0.020	√	√	2K
LP-MSML300/16	1812	3.00	6.00	16	20	15.00	5.00	1.0	0.001	0.015	√	×	2K
LP-MSML300/24	1812	3.00	6.00	24	20	15.00	5.00	1.0	0.001	0.015	√	×	2K
LP-SM030	2920	0.30	0.60	60	10	1.50	3.00	1.9	0.700	4.800	√	√	2K
LP-SM050	2920	0.50	1.00	60	10	2.50	4.00	1.9	0.350	1.400	×	√	2K
LP-SM075	2920	0.75	1.50	30	40	8.00	0.30	1.9	0.290	1.000	√	√	2K
LP-SM110	2920	1.10	2.20	33	40	8.00	0.50	1.9	0.100	0.480	×	√	2K
LP-SM125	2920	1.25	2.50	15	40	8.00	2.00	1.6	0.070	0.250	√	√	2K
LP-SM260	2920	2.60	5.20	6	40	8.00	20.00	1.9	0.025	0.075	√	√	2K
LP-SM300	2920	3.00	6.00	6	40	8.00	35.00	1.9	0.015	0.048	×	√	2K
LP-SM030C	2920	0.30	0.60	60	10	1.50	3.00	1.9	0.700	4.800	×	√	6K
LP-SM050C	2920	0.50	1.00	60	10	2.50	4.00	1.9	0.350	1.400	×	√	6K
LP-SM075C	2920	0.75	1.50	30	40	8.00	0.30	1.9	0.290	1.000	×	√	6K
LP-SM110C	2920	1.10	2.20	33	40	8.00	0.50	1.9	0.100	0.480	×	√	6K
LP-SM110C/60	2920	1.10	2.20	60	20	8.00	0.50	1.9	0.100	0.480	×	×	6K
LP-SM125C	2920	1.25	2.50	15	40	8.00	2.00	1.6	0.070	0.250	×	√	6K
LP-SM130C	2920	1.30	2.60	33	40	8.00	4.00	2.1	0.080	0.280	×	√	6K
LP-SM150C	2920	1.50	3.00	33	40	8.00	5.00	2.1	0.060	0.250	×	√	6K
LP-SM185C	2920	1.85	3.70	15	40	8.00	5.00	2.1	0.045	0.165	×	√	6K
LP-SM185C/33	2920	1.85	3.70	33	40	8.00	5.00	2.1	0.045	0.165	×	×	6K
LP-SM200C	2920	2.00	4.00	15	40	8.00	12.00	2.1	0.045	0.125	×	√	6K
LP-SM200C/24	2920	2.00	4.00	24	40	8.00	12.00	2.1	0.045	0.125	×	×	6K
LP-SM250C	2920	2.50	5.00	15	40	8.00	25.00	1.9	0.025	0.085	×	√	6K
LP-SM260C	2920	2.60	5.20	6	40	8.00	20.00	1.9	0.025	0.075	×	√	6K
LP-SM260C/24	2920	2.60	5.20	24	40	8.00	20.00	1.9	0.025	0.075	×	×	6K
LP-SM300C	2920	3.00	6.00	6	40	8.00	35.00	1.9	0.015	0.048	×	√	6K
LP-SM300C/16	2920	3.00	6.00	16	40	8.00	35.00	1.9	0.015	0.048	×	×	6K
LP-SM300C/24	2920	3.00	6.00	24	40	8.00	35.00	1.9	0.015	0.048	×	×	6K
