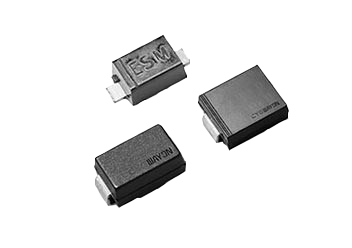

Wayon维安代理肖特基二极管Schottky DIODE

肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件

在线咨询 QQ咨询

产品概述

肖特基二极管肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

一个典型的应用，是在双极型晶体管 BJT 的开关电路里面，通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。在同样电流的情况下，它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点：耐压比较低，漏电流稍大些。选用时要全面考虑。

PartNumber	VR	IF	IFSM	VF		IR		Package
PartNumber	V	A	IFSM	V(Max.)	IF(A)	uA(Max.)	VR(V)	Package
WSR2005D1	20	0.5	5.5	0.45	0.5	200	20	SOD-123
WSR2010D1	20	1	10	0.5	1	1000	20	SOD-123
WSR3002D1	30	0.2	0.5	0.65	0.05	0.5	25	SOD-123
WSR3005D1	30	0.5	5.5	0.55	0.5	200	30	SOD-123
WSR3010D1	30	1	10	0.55	1	1	30	SOD-123
WSR4005D1	40	0.5	5.5	0.55	0.5	200	40	SOD-123
WSR4001D1	40	1	10	0.6	1	1000	40	SOD-123
WSR6005D1	60	0.5	5.5	0.7	0.5	200	60	SOD-123
WSR6010D1	60	1	11	0.5	0.5	100	60	SOD-123
WSR8005D1	80	0.5	5.5	0.8	0.5	200	80	SOD-123
WSR4020D1	40	2	10	0.53	2	150	40	SOD-123
WSR4020D1	40	0.2	1	0.5	0.2	30	10	SOD-123
WSR1030D	10	3	5	0.38	0.1	25	8	SOD-323
WSR2003D3A	20	0.35	2	0.6	0.2	5	10	SOD-323
WSR2010D	20	1	10	0.45	1	1000	20	SOD-323
WSR3001D	30	0.2	0.6	1	0.1	2	25	SOD-323
WSR3002D3A	30	0.2	4	0.4	0.01	0.5	25	SOD-323
WSR3003D3A	30	0.35	2	0.6	0.2	5	20	SOD-323
WSR3005D3A	30	0.5	5	0.47	0.5	100	20	SOD-323
WSR3010D	30	1	10	0.55	1	1000	30	SOD-323
WSR4002D3A	40	0.2	1	0.5	0.2	30	10	SOD-323
WSR4003D3A	40	0.35	2	0.6	0.2	5	30	SOD-323
WSR4005D3A	40	0.5	10	0.47	0.5	100	40	SOD-323
WSR40V3D	40	0.03	0.2	0.37	0.001	0.5	30	SOD-323
WSR4001D3A	40	1	10	0.6	1	1000	40	SOD-323
WSR4010D	40	1	10	0.57	1	40	40	SOD-323
WSR4020D3A	40	2	10	0.53	2	150	40	SOD-323F
WSR4020D3A	40	2	10	0.56	1	20	10	SOD-323
WSR6010D	60	1	10	0.7	1	100	60	SOD-323
WSR4010D5	40	1	5	0.6	1	50	40	SOD-523
WSR3002D5	30	0.2	1	0.4	0.01	1	10	SOD-523
WSR3002D5H	30	0.2	1	0.35	0.01	100	20	SOD-523
WSR3003D5	40	0.35	2	0.6	0.2	5	30	SOD-523
WSR4002D5H	40	0.2	1	0.45	0.1	20	10	SOD-523
WSR3001D9	30	0.1	0.6	0.45	0.01	0.5	10	SOD-923
WSR3001D9H	30	0.1	0.5	0.35	0.01	10	10	SOD-923
WSR3002D9	30	0.2	4	0.4	0.01	0.5	25	SOD-923
WSR3002D9H	30	0.2	4	1	0.2	0.5	25	SOD-923
WSR4002D9	40	0.2	1	0.5	0.2	100	20	SOD-923
WSR3002T0	30	0.2	1	1	0.1	10	25	SOT-23
WSR3002T1	30	0.2	1	0.8	0.1	10	25	SOT-23
WSR3002T2	30	0.2	1	0.8	0.1	10	25	SOT-23
WSR3002T3	30	0.2	1	0.8	0.1	10	25	SOT-23
WSR4002T0	40	0.2	0.6	1	0.04	0.2	30	SOT-23
WSR4002T1	40	0.2	0.6	1	0.04	0.2	30	SOT-23
WSR4002T2	40	0.2	0.6	1	0.04	0.2	30	SOT-23
WSR4002T3	40	0.2	0.6	1	0.04	0.2	30	SOT-23
BAS70	70	0.07	0.1	0.41	0.0001	0.2	50	SOT-23
BAS70-04	70	0.07	0.1	0.41	0.0001	0.2	50	SOT-23
BAS70-05	70	0.07	0.1	0.41	0.0001	0.2	50	SOT-23
BAS70-06	70	0.07	0.1	0.41	0.0001	0.2	50	SOT-23
WSR3002W3	30	0.2	0.3	1	0.1	2	25	SOT-323
WSR4002W2	40	0.2	-	0.38	0.001	0.2	30	SOT-323
WSR4010F	40	1	9	0.6	1	50	40	DFN1006-2L
WSR4010BF	40	1	7	0.61	1	40	40	DFN1006-2L
WSR4002F	40	0.2	1	0.6	0.2	1	10	DFN1006-2L
WSR3002FH	30	0.2	1	0.5	0.2	30	10	DFN1006-2L
WSR3002BFH	30	0.2	0.5	0.5	0.2	30	10	DFN1006-2L
WSR3002BF	30	0.2	0.5	0.6	0.2	1	10	DFN1006-2L
WSR4002BF	40	0.2	0.5	0.6	0.2	1	10	DFN1006-2L
WSR40V3F	40	0.03	0.2	0.37	0.001	0.5	30	DFN1006-2L
WSR3002AF	30	0.2	/	1	0.1	2	25	DFN1006-2L
WSR3001S	30	0.1	0.5	0.65	0.1	0.5	10	DFN0603-2L
WSR3001SH	30	0.1	0.5	0.55	0.1	5	10	DFN0603-2L
WSR40V3S	40	0.03	0.2	0.37	0.001	0.5	30	DFN0603-2L
WSR4001A	40	1	30	0.55	1	0.5	40	SMA
WSR6001A	60	1	30	0.7	1	0.5	60	SMA
WSR10001A	80	1	30	0.85	1	0.3	80	SMA
WSR4002A	40	2	50	0.55	2	0.5	40	SMA
WSR6002A	60	2	50	0.7	2	0.5	60	SMA
WSR10002A	100	2	50	0.85	2	0.3	100	SMA
WSR4003A	40	3	70	0.6	3	0.5	40	SMA
WSR6003A	60	3	70	0.75	3	0.5	60	SMA
WSR10003A	100	3	70	0.85	3	0.3	100	SMA
WSR4002B	40	2	50	0.55	2	0.5	40	SMB
WSR6002B	60	2	50	0.7	2	0.5	60	SMB
WSR10002B	100	2	50	0.85	2	0.3	100	SMB
WSR4003B	40	3	70	0.5	3	0.5	40	SMB
WSR6003B	60	3	70	0.7	3	0.5	60	SMB
WSR10003B	100	3	70	0.85	3	0.3	100	SMB
WSR15003B	150	3	70	0.95	3	0.3	150	SMB
WSR4005B	40	5	100	0.6	5	1	40	SMB
WSR6005B	60	5	100	0.7	5	0.5	60	SMB
WSR10005B	100	5	100	0.85	5	0.5	100	SMB
WSR4003C	40	3	70	0.55	3	0.5	40	SMC
WSR6003C	60	3	70	0.7	3	0.5	60	SMC
WSR10003C	100	3	70	0.85	3	0.3	100	SMC
WSR4005C	40	5	100	0.6	5	1	40	SMC
WSR6005C	60	5	100	0.7	5	1	60	SMC
WSR10005C	100	5	100	0.85	5	1	100	SMC
WSR4010D1F	40	1	30	0.55	1	0.5	40	SOD-123FL
WSR6010D1F	60	1	30	0.7	1	0.5	60	SOD-123FL
WSR10010D1F	100	1	30	0.85	1	0.1	100	SOD-123FL
WSR4020D1F	40	2	40	0.55	2	0.5	40	SOD-123FL
WSR6020D1F	60	2	40	0.7	2	0.5	60	SOD-123FL
WSR4030D1F	40	3	65	0.55	3	0.5	40	SOD-123FL
WSR6030D1F	60	3	65	0.7	3	0.5	60	SOD-123FL
WSR4020D1FL	40	2	50	0.45	2	0.5	40	SOD-123FL
WSR4003AL	40	3	80	0.45	3	0.3	40	SMA
WSR4003BL	40	3	80	0.45	3	0.3	40	SMB
WSR4005BL	40	5	150	0.45	5	1	40	SMB
WSR10005U	100	5	120	0.6	5	0.2	100	TO-277
