WAYON维安代理推出BMS专用MOS管

锂电池主要由两大块构成，电芯和保护板PCM（动力电池一般称为电池管理系统BMS），电芯相当于锂电池的心脏，管理系统相当于锂电池的大脑。而保护板主要由保护芯片（或管理芯片）、MOS管、电阻、电容和PCB板等构成。电池能正常工作，很大程度上得益于保护板，因而保护板也有电池保护神之称。而MOS管在锂动力保护板上使用2pcs作为充放电保护，而在实际的工作中，根据不同的应用，会使用多个功率MOS管并联工作，以减小导通电阻，增强散热性能。在选择MOS方面，根据锂电池串联的电芯电压选择MOS的BVDSS，根据电池容量对当前放电电流的要求与过流及短路保护的要求来选择MOS的电流。来看下保护板对电芯有哪些保护作用。

在线咨询 QQ咨询

产品概述

锂电池主要由两大块构成，电芯和保护板PCM（动力电池一般称为电池管理系统BMS），电芯相当于锂电池的心脏，管理系统相当于锂电池的大脑。而保护板主要由保护芯片（或管理芯片）、MOS管、电阻、电容和PCB板等构成。电池能正常工作，很大程度上得益于保护板，因而保护板也有电池保护神之称。

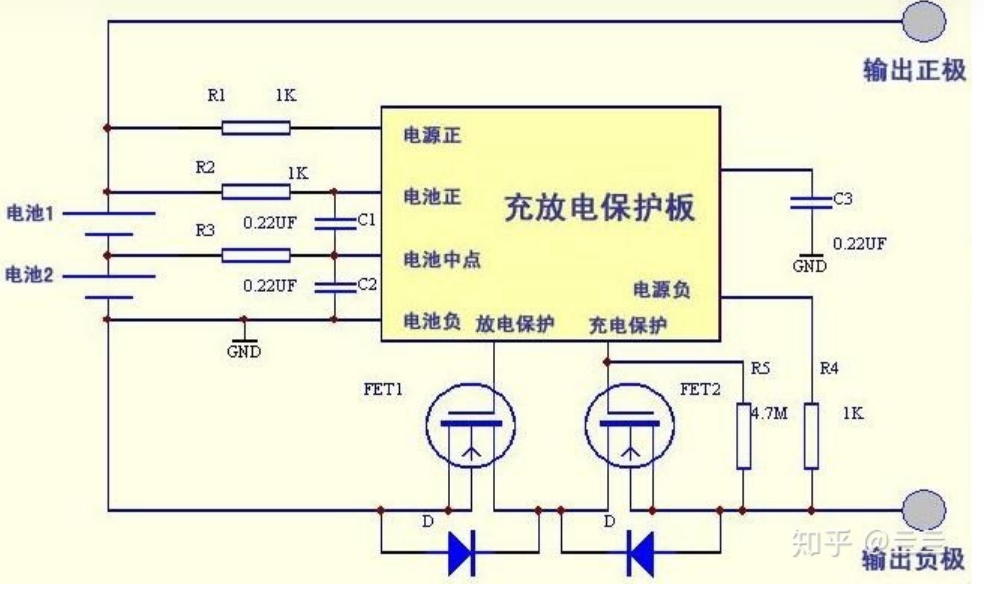

而MOS管在锂动力保护板上使用2pcs作为充放电保护，而在实际的工作中，根据不同的应用，会使用多个功率MOS管并联工作，以减小导通电阻，增强散热性能。在选择MOS方面，根据锂电池串联的电芯电压选择MOS的BVDSS，根据电池容量对当前放电电流的要求与过流及短路保护的要求来选择MOS的电流。来看下保护板对电芯有哪些保护作用。

Way-on Model	Package	Configuration	Type	VDS	ID at 25℃	Vgs Max	VGS(th)	Rds(on)		平台	Application
				VDS	Max	Vgs Max	Max.	Vgs=10V	Vgs=4.5V
				V	A	V	V	mΩ(Max.)	mΩ(Max.)
WMK161N15T2	TO220	Single	N	150	161	±20	4	5.7	/	SGT	电摩，园林车，Solar inverter
WMM161N15T2	TO-263	Single	N	150	161	±20	4	5.7	/	SGT	电摩，园林车，Solar inverter
WMK071N15HG2	TO220	Single	N	150	135	±20	4	7.1	/	SGT	电摩，园林车，Solar inverter
WMM071N15HG2	TO-263	Single	N	150	135	±20	4	7.1	/	SGT	电摩，园林车，Solar inverter
WMB115N15HG2	PDFN5*6	Single	N	150	74	±20	4	11.5	/	SGT	电摩，园林车，Solar inverter
WMK115N15HG2	TO220	Single	N	150	91	±20	4	11.5	/	SGT	电摩，园林车，Solar inverter
WMM115N15HG2	TO263	Single	N	150	91	±20	4	11.5	/	SGT	电摩，园林车，Solar inverter
WMK058N12HG2	TO220	Single	N	120	150	±20	4	5.8	/	SGT	电摩，园林车，Solar inverter
WMM058N12HG2	TO-263	Single	N	120	150	±20	4	5.8	/	SGT	电摩，园林车，Solar inverter
WMB128N10T2	PDFN5*6	Single	N	100	128	±20	4	4.2	/	SGT	E-BIKE,割草机，助力车，基站储能
WMM166N10T2	TO-263	Single	N	100	166	±20	4	4.2	/	SGT	E-BIKE,割草机，助力车，基站储能
WMK166N10T2	TO220	Single	N	100	166	±20	4	4.2	/	SGT	E-BIKE,割草机，助力车，基站储能
WMB080N10HG2	PDFN5*6	Single	N	100	75	±20	4	8	/	SGT	E-BIKE,割草机，助力车，基站储能
WMB037N08HG2	PDFN5*6	Single	N	80	135	±20	4	3.7	/	SGT	E-BIKE,割草机，助力车，电动滑板车
WMM037N08HG2	TO263	Single	N	80	190	±20	4	3.8	/	SGT	E-BIKE,割草机，助力车，电动滑板车
WMK037N08HG2	TO220	Single	N	80	190	±20	4	4	/	SGT	E-BIKE,割草机，助力车，电动滑板车
WMK060N08HG2	TO220	Single	N	80	95	±20	4	6	/	SGT	E-BIKE,割草机，助力车，电动滑板车
WMM060N08HG2	TO263	Single	N	80	95	±20	4	6	/	SGT	E-BIKE,割草机，助力车，电动滑板车
WMB060N08HG2	PDFN5*6	Single	N	80	82	±20	4	6	/	SGT	E-BIKE,割草机，助力车，电动滑板车
WMB116N06T1	PDFN5*6	Single	N	60	116	±20	2.5	5.2	7	Trench	吸尘器，清洗机，平衡车
WMS18N06T1	SOP8	Single	N	60	18	±20	2.5	6.5	8.5	Trench	吸尘器，清洗机，平衡车
WMO70N06T1	TO-252	Single	N	60	70	±20	4	7.4	/	Trench	吸尘器，清洗机，平衡车
WMS13N06T1	SOP8	Single	N	60	13	±20	2.5	8.5	12	Trench	吸尘器，清洗机，平衡车
WMB75N06T1	PDFN5*6	Single	N	60	75	±20	2.5	8.5	12	Trench	吸尘器，清洗机，平衡车
WMS10N06T1	SOP8	Single	N	60	10	±20	2.5	12	15	Trench	吸尘器，清洗机，平衡车
WMQ44N06T1	PDFN3*3	Single	N	60	44	±20	2.5	12	15	Trench	吸尘器，清洗机，平衡车
WMB52N06T1	PDFN5*6	Single	N	60	52	±20	2.5	12	15	Trench	吸尘器，清洗机，平衡车
WMB116N04T1	PDFN5*6	Single	N	40	116	±20	2.5	2.5	3.5	Trench	吸尘器，清洗机，扫地机器人，无人机
WMK188N04T1	TO220	Single	N	40	188	±20	2.5	3.5	4.8	Trench	吸尘器，清洗机，扫地机器人，无人机
WMB70N04T1	PDFN5*6	Single	N	40	70	±20	2.5	6.5	8.5	Trench	吸尘器，清洗机，扫地机器人，无人机
WMQ55N04T1	PDFN3*3	Single	N	40	55	±20	2.5	6.6	8.8	Trench	吸尘器，清洗机，扫地机器人，无人机
WMO60N04T1	TO-252	Single	N	40	60	±20	2.5	7	12	Trench	吸尘器，清洗机，扫地机器人，无人机
WMQ50N04T1	PDFN3*3	Single	N	40	50	±20	2.5	7.5	14	Trench	吸尘器，清洗机，扫地机器人，无人机
WMB56N04T1	PDFN5*6	Single	N	40	56	±20	2.5	7.6	15	Trench	吸尘器，清洗机，扫地机器人，无人机
WMQ30N04T1	PDFN3*3	Single	N	40	30	±20	2.5	11.5	16.5	Trench	吸尘器，清洗机，扫地机器人，无人机
WMB90N03T1	PDFN5*6	Single	N	30	90	±20	2.5	3.2	6.2	Trench	电动工具，笔电，扫地机器人，无人机
WMK180N03T1	TO220	Single	N	30	150	±20	2.5	3.2	6.2	Trench	电动工具，笔电，扫地机器人，无人机
WMO150N03T1	TO-252	Single	N	30	150	±20	2.5	3.2	6.5	Trench	电动工具，笔电，扫地机器人，无人机
WMQ45N03T1	PDFN3*3	Single	N	30	45	±20	2.5	3.8	5.8	Trench	电动工具，笔电，扫地机器人，无人机
WMQ80N03T1	PDFN3*3	Single	N	30	80	±20	2.5	4	6	Trench	电动工具，笔电，扫地机器人，无人机
WMO96N03T1	TO-252	Single	N	30	96	±20	2.5	4	6	Trench	电动工具，笔电，扫地机器人，无人机
WMB108N03T1	PDFN5*6	Single	N	30	108	±20	2.5	4	6	Trench	电动工具，笔电，扫地机器人，无人机
WMR16N03T1	UDFN2*2	Single	N	30	16	±20	2.5	5.2	7.2	Trench	电动工具，笔电，扫地机器人，无人机
WMQ40N03T1	PDFN3*3	Single	N	30	60	±20	2.5	5.5	9	Trench	电动工具，笔电，扫地机器人，无人机
WMO80N03T1	TO-252	Single	N	30	80	±20	2.5	5.5	9	Trench	电动工具，笔电，扫地机器人，无人机
WMB81N03T1	PDFN5*6	Single	N	30	81	±20	2.5	5.5	9	Trench	电动工具，笔电，扫地机器人，无人机
WMK75N03T1	TO220	Single	N	30	75	±20	2.5	6	9	Trench	电动工具，笔电，扫地机器人，无人机
WMQ46N03T1	PDFN3*3	Single	N	30	46	±20	2.5	8.5	13	Trench	电动工具，笔电，扫地机器人，无人机
WMO55N03T1	TO-252	Single	N	30	55	±20	2.5	8.5	14	Trench	电动工具，笔电，扫地机器人，无人机
WMB58N03T1	PDFN5*6	Single	N	30	58	±20	2.5	8.5	14	Trench	电动工具，笔电，扫地机器人，无人机
WMR10N03T1	UDFN2*2	Single	N	30	10	±20	2.5	12	16.5	Trench	电动工具，笔电，扫地机器人，无人机
WMQ37N03T1	PDFN3*3	Single	N	30	37	±20	2.5	12	16.5	Trench	电动工具，笔电，扫地机器人，无人机
WMQ28N03T1	PDFN3*3	Single	N	30	28	±20	2.5	18	30	Trench	电动工具，笔电，扫地机器人，无人机
WMQ30N02T1	PDFN3*3	Single	N	20	30	±10	1	/	4.5	Trench	电动工具
WMO60N02T1	TO252	Single	N	20	60	±10	1	/	6	Trench	电动工具
WMO90N02T1	TO252	Single	N	20	90	±10	1	/	4.5	Trench	电动工具
