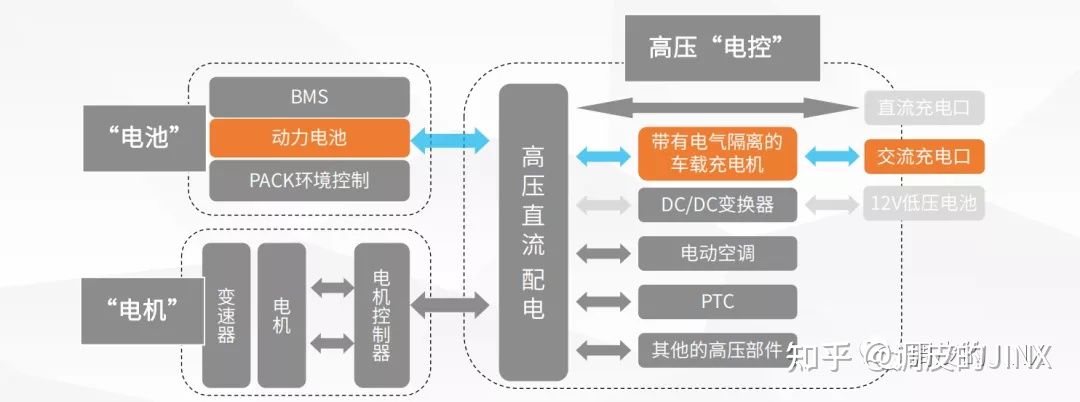

OBC是车载充电机的简称（On Board Charger），主要功能：电网电压经由地面交流充电桩、交流充电口，连接至车载充电机，给电动电池进行充电。
现在的OBC一般也默认是隔离型OBC，这是指电网侧与车载侧之间需要设置耐压2500V-3750V的电气隔离层，以提高电气安全性。
电气隔离：是指在电路中避免电流直接从某一区域流到另外一区域的方式，也就是在两个区域间不建立电流直接流动的路径。虽然电流无法直接流过，但能量或是资讯仍可以经由其他方式传递，例如电磁感应或电磁波，或是利用光学、声学或是机械的方式进行。
电气隔离作用：电气隔离的作用主要是减少两个不同的电路之间的相互干扰。例如，某个实际电路工作的环境较差，容易造成接地等故障。如果不采用电气隔离，直接与供电电源连接，一旦该电路出现接地现象，整个电网就可能受其影响而不能正常工作。采用电气隔离后，该电路接地时就不会影响整个电网的工作，同时还可通过绝缘监测装置检测该电路对地的绝缘状况，一旦该电路发生接地，可以及时发出警报，提醒管理人员及时维修或处理，避免保护装置跳闸停电的现象发生。
既然有OBC给动力电池充电，那么必然就会有动力电池通过OBC给其他用电器充电的想法。
既能实现充电功能，又能实现逆变功能的OBC称为双向OBC。
实现逆变功能的OBC又可分为V2L型和V2G型。双向OBC的出现，也给电动汽车增加了“生计”。
V2L（Vehicle to Load）：从车载动力电池取电-OBC-交流充电口-专用的V2L交流电插座板-220V用电设备。
V2G（Vehicle-to-grid）：从车载动力电池取电-OBC-交流充电口-地面交流充电桩-电网。
大致的了解了OBC背景，接下来看一下OBC内部设计。

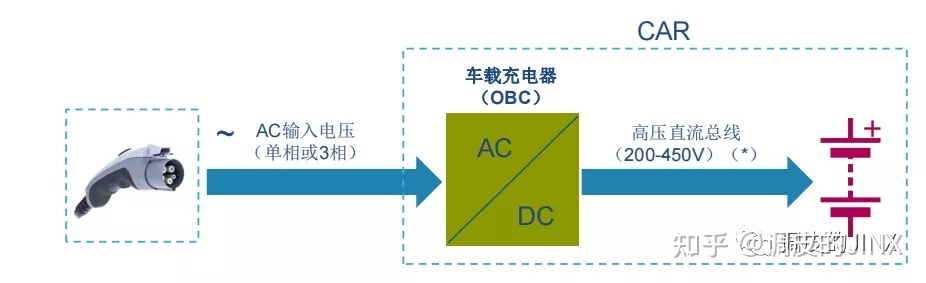

OBC由PFC（Power Factor Correction：功率因数校正器） + 隔离DC-DC组成的AC-DC转换器。
常见的OBC功率水平及PFC拓扑结构矩阵如下：

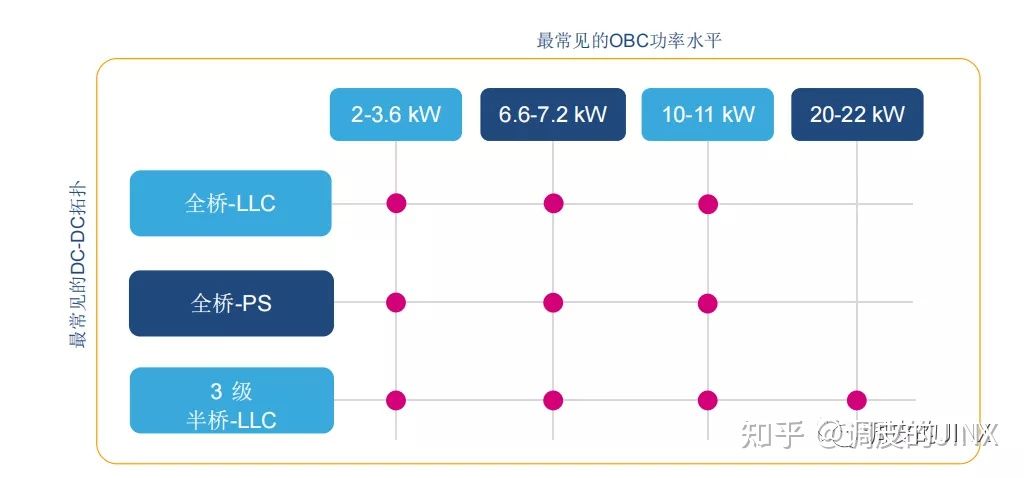

常见的OBC功率水平及DC-DC拓扑结构矩阵如下:
常见的车载充电机充电方式有恒压充电、直流充电、阶段性充电、脉冲充电等。
部分新能源汽车车载充电机 OBC 企业清单：
深圳欣锐科技股份有限公司
西门子电动汽车动力总成系统（上海）有限公司
联合汽车电子有限公司
弗迪动力有限公司
苏州汇川技术有限公司
深圳威迈斯新能源股份有限公司
浙江富特科技股份有限公司
杭州铁城信息科技有限公司
合肥华耀电子工业有限公司
新美亚电子（深圳）有限公司
台达电子企业管理（上海）有限公司
上海科世达－华阳汽车电器有限公司
深圳麦格米特电气股份有限公司
深圳市得润电子股份有限公司
深圳市蓝海华腾技术股份有限公司
石家庄通合电子科技股份有限公司
中港电力股份有限公司
深圳市核达中远通电源技术股份有限公司
深圳市英威腾电气股份有限公司
洛阳嘉盛电源科技有限公司
