一.拓扑图与型号的关系:型号开头两个字母或数字决定
  ·2单元的半桥IGBT拓扑:以BSM和FF开头。
  ·4单元的全桥IGBT拓扑:以F4开头。这个目前已经停产，大家不要选择。
  ·6单元的三项全桥IGBT拓扑:以FS开头。
  ·三项整流桥+6单元的三项全桥IGBT拓扑:以FP开头。
  ·专用斩波IGBT模块:以FD开头。其实这个完全可以使用FF半桥来替代。只要将另一单元的IGBT处于关闭状态，只使用其反向恢复二极管即可。
   英飞凌IGBT模块选型主要是根据工作电压，工作电流，封装形式和开关频率来进行选择。

  二. 工作电压对选型的影响
  1.Infineon的IGBT模块常用的电压为:600V，1200V，1700V。这个电压为系统的直流母线工作电压。普通的交流220V供电，使用600V的IGBT。交流380V供电，使用1200V的IGBT。
  2.Infineon也有大功率的3300V，4500V，6500V的IGBT可供选择，一般用于机车牵引和电力系统中。
  3.最近，电动汽车概念也火的一塌糊涂，Infineon推出了650V等级的IGBT，专门用于电动汽车行业。不过，这些IGBT是汽车级别的，属于特种模块，价格偏贵。
 这里跑题一下:一般电子器件的等级分为5个等级:航空航天—军工—汽车—工业—民用。一听名字，就知道他们的价格趋势。Infineon的IGBT，除了电动汽车用的650V以外，都是工业等级的。!

  三.工作电流和封装形式对选型的影响
  这2个参数要同时介绍。因为，不同封装形式的IGBT，其实主要就是为了照顾IGBT的散热。IGBT属于功率器件，散热不好，就会直接烧掉。当然，封装也涉及到IGBT内部的杂散电感之类的问题，这里就先不介绍了。
  1.单管IGBT:TO-247这种形式的封装。一般电流从5A~75A左右。一个封装封装1个IGBT芯片。如IKW(集成了反向二极管)和IGW(没有反向二极管)。
  2.Easy封装(俗称“方盒子”):这类封装是低成本小功率的封装形式:工作电流从10A~35A。不过，这类封装，一个easy封装一般都封装了6个IGBT芯片，直接组成3相全桥。
  3.34mm封装(俗称“窄条”):由于底板的铜极板只有34mm宽，所以，只能容下50A，75A，100A，150A的工作电流。这类封装，一般都封装了2个IGBT新片，组成一个半桥。
  4.62mm封装(俗称“宽条”):IGBT底板的铜极板增加到62mm宽度。所以，IGBT工作电流能有150A，200A，300A，400A，450A。一般都封装了2个IGBT新片，组成一个半桥。
  5.Econo封装(俗称“平板型”):分为EconoDUAL，EconoPIM，EconoPACK之类的。此模块可以用于中功率封装，比如450A，600A，800A等。
  IHV,IHM,PrimePACK封装(俗称“黑模块”):这类模块的封装颜色是黑色的，属于大功率模块。一般3300V，4500V，6500V的模块，都使用这类封装，由于电压高了，电流一般在1000A~200A;某些特殊应用的1200V模块，也采用这类封装，电流最大达到3600A。IHV,IHM是经典封装形式，经历市场20多年的考验。PrimePACK是近年新推出的封装，这个重点在IHV,IHM的基础上做了散热和杂散电感的优化。

  四.开关频率对选型的影响
  Infineon有8种IGBT芯片供客户选择。IGBT命名方式中，能体现IGBT芯片的年代。Infineon目前共有5代IGBT:第一代和第二代采用老命名方式，一般为BSM**GB**DLC或者BSM**GB**DN2。第三代IGBT开始，采用新的命名方式。命名的后缀为:T3，E3，P3。第四代IGBT命名的后缀为:T4，S4，E4，P4。第五代IGBT命名后缀为5。大家选择的时候，尽量选择最新一代的IGBT，芯片技术有所改进，IGBT的内核温度将有很大的提升。第三代IGBT能耐150度的极限高温。第四代IGBT能耐175度的极限高温。第五代据说能耐200度的极限高温。补充:是极限高温，不是正常工作的温度。

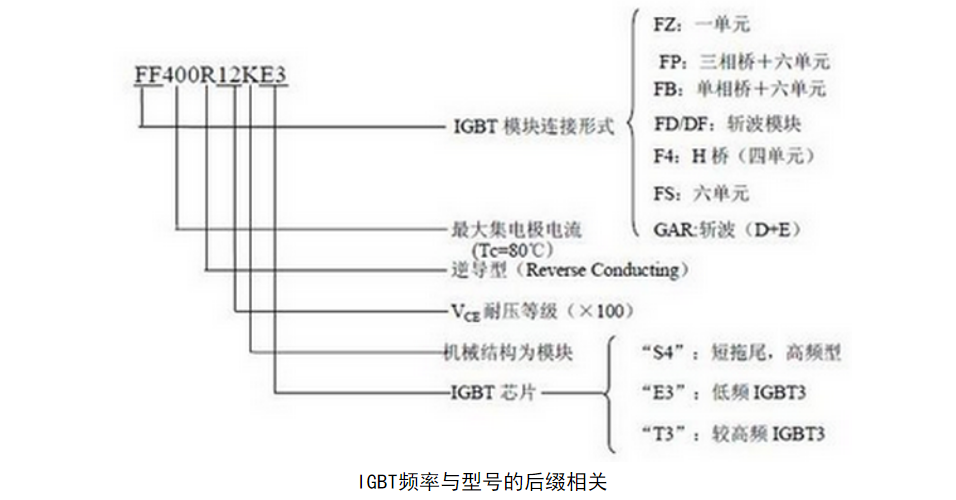

  各代的IGBT芯片都有自己适合工作的开关频率，不能乱选型，IGBT频率与型号的后缀相关。具体如下:

这里有一个问题:开关频率最大的IGBT型号是S4，可以使用到30KHz的开关频率。如FF200R12KS4和FF300R12KS4。但是，S4的饱和压降反而是最大3.20V。理论上开关的损耗应该最大。
  Infineon那边给出的解释为:IGBT的“损耗”包括“导通损耗”和“开关损耗”。饱和压降只决定“导通损耗”。而“开关损耗”则由IGBT芯片本身决定。当开关频率很高时:导通的时间相对于很短，所以，导通损耗只能占一小部分。而绝大部分的损耗则是由“开关损耗”决定的。而S4芯片，优化了“开关损耗”，使其减少。达到“损耗”总体减少的目标。这个也是为什么低开关频率的IGBT芯片，为何饱和压降小的原因。低开关频率，“损耗”就主要由“导通损耗”决定了，所以，需要降低饱和压降。

   英飞凌IGBT4芯片技术：
  •基于沟槽栅+场终止结构，1200V和1700V；
  •1200V三种类型：小功率T4、中功率E4、大功率P4；
  •1700V两种类型：中功率E4、大功率P4；
  •P4实现软关断特性的明显提升，关断时电压尖峰小，无振荡；
  •T4和E4提高关断速度，开关频率较高时输出能力优于T3和E3；
  •配用反向恢复特性更"软"的EmCon4续流二极管；
  •饱和电压正温度系数，10 µs短路承受时间不变。
