产品概述

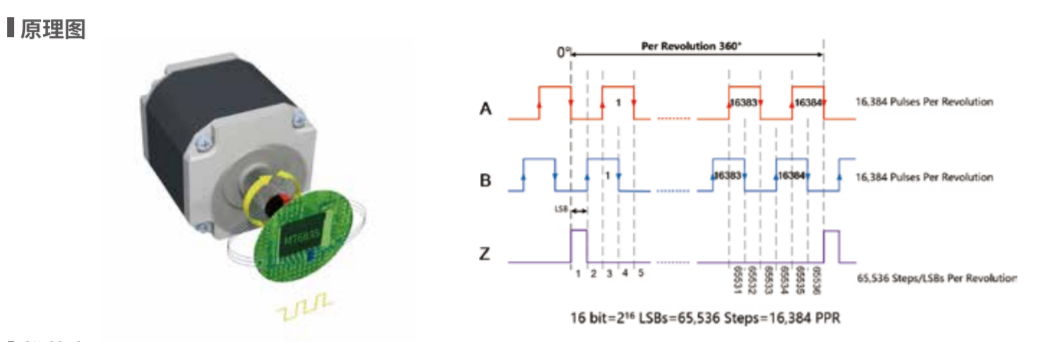

MT6835芯片是MagnTek最新推出的第三代磁性角度编码器IC,基于各向异性磁阻(Anisotropic Magnetoresistive,简称AMR)技术和专有的信号处理技术实现了0~360°绝对角度测量。该芯片由一对AMR惠斯通电桥和信号处理ASIC电路组成,随着平行于芯片表面的磁场的旋转,芯片可以输出ABZ/UVWw、PWM等角度信号,同时用户还可以通过支持高达16MHz时钟的SPI接口读取芯片内部的21bit绝对角度数据。支持最高120000转/分钟的转速。MT6835提供了客户端匀速转动自校准方式,可以有效的将INL减小到±0.07°(典型值)以内;同时进一步的NLC对拖校准可以将INL减小到±0.02°(典型值)以内。MT6835可应用于各类有高速高精度角度控制需求的应用场景,如闭环步进电机控制、2500线伺服以及17位绝对值伺服电机控制等。

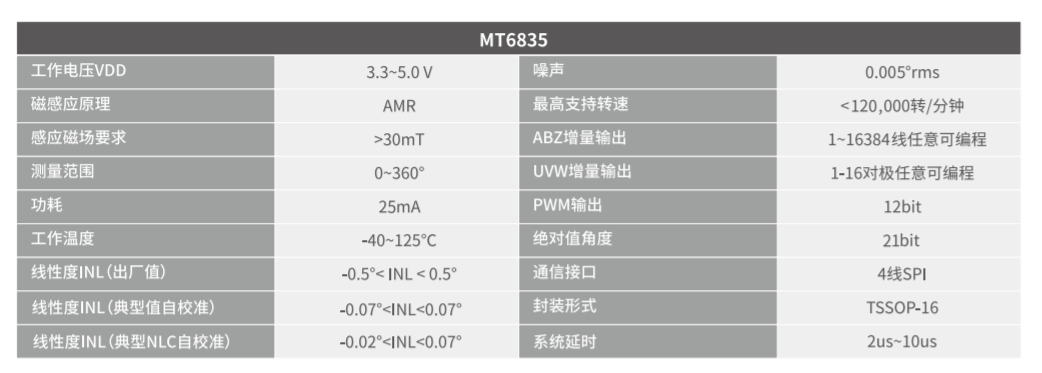

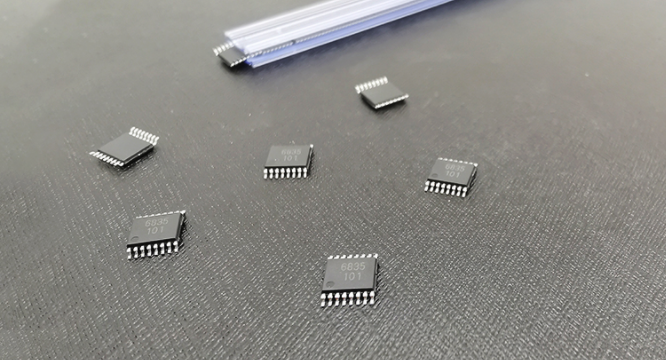

麦歌恩MT6835闭环步进电机磁性角度编码器芯片：
