气缸专用传感器定义

       气缸专用传感器是专门设计用于检测气缸活塞位置、状态等信息的传感器。它们通常安装在气缸的行程两端或中间位置，用于检测活塞是否到达预定位置，从而控制气缸的动作。
       无接点电晶体型-NPN、PNP型只能用于直流电源，多为三线式；NPN、PNP在继电器回路使用时应注意接线的差异；配合PLC选型时应注意正确地选型。

以下是磁开关传感器的工作原理的详细介绍：

工作原理:

• 磁簧开关：由两个或多个具有磁性的金属片（簧片）组成，这些金属片之间通过一小段空气或非导电材料隔开。当外部磁场靠近磁簧开关时，磁场会吸引或使得金属片发生磁性变化，使得金属片闭合，从而改变电路的通断状态。
• 霍尔效应传感器：基于霍尔效应，当电流通过一个置于磁场中的半导体薄片时，会在垂直于电流和磁场的方向上产生一个电势差，这个电势差与磁场强度成正比，从而可以通过测量电势差来检测磁场。

应用领域:

磁开关传感器广泛应用于工业自动化、汽车、电子设备、安全系统等，用于检测物体的位置和运动状态。

与其他传感器的比较:

与其他传感器相比，磁开关传感器具有高灵敏度、可靠性和耐用性，能够检测微小的磁场变化，适用于恶劣的环境。

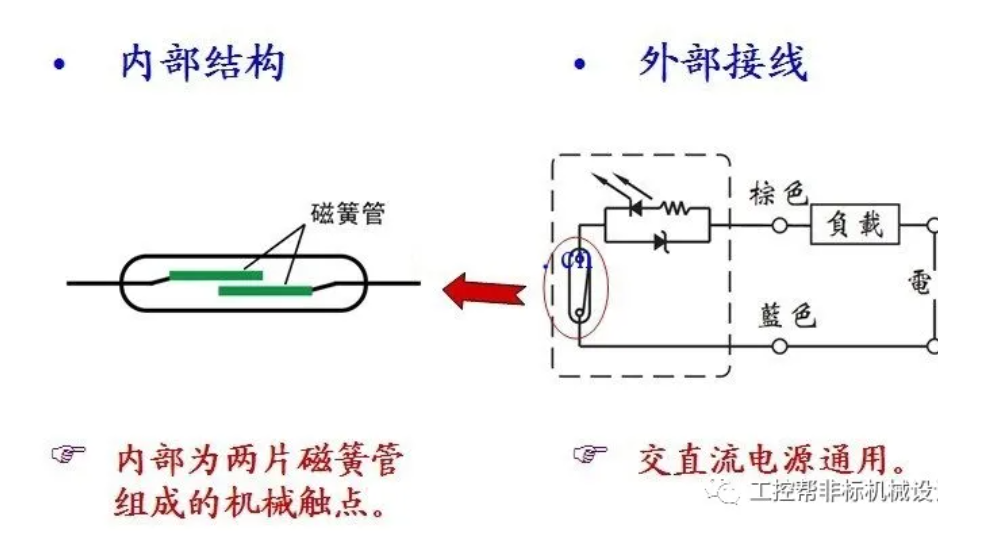

气缸传感器（气缸磁性感应开关）接线图，气缸磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行程的。它可分为有接点型（有接点磁簧管型）和无接点型（无接点电晶体型）两种。有接点磁簧管型内部为两片磁簧管组成的机械触点，交直流电源通用。

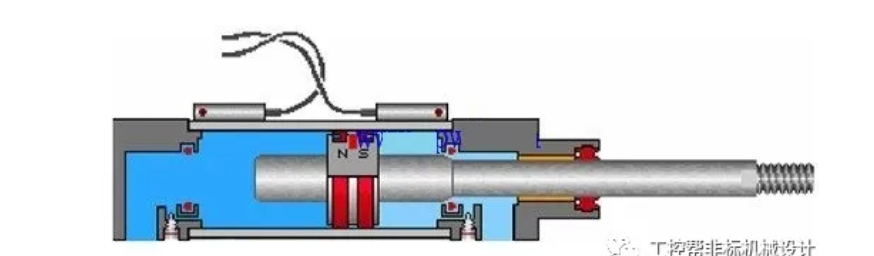

当随气缸移动的磁环靠近感应开关时，感应开关的两根磁簧片被磁化而使触点闭合，产生电信号；当磁环离开磁性开关后，舌簧片失磁，触点断开，电信号消失。

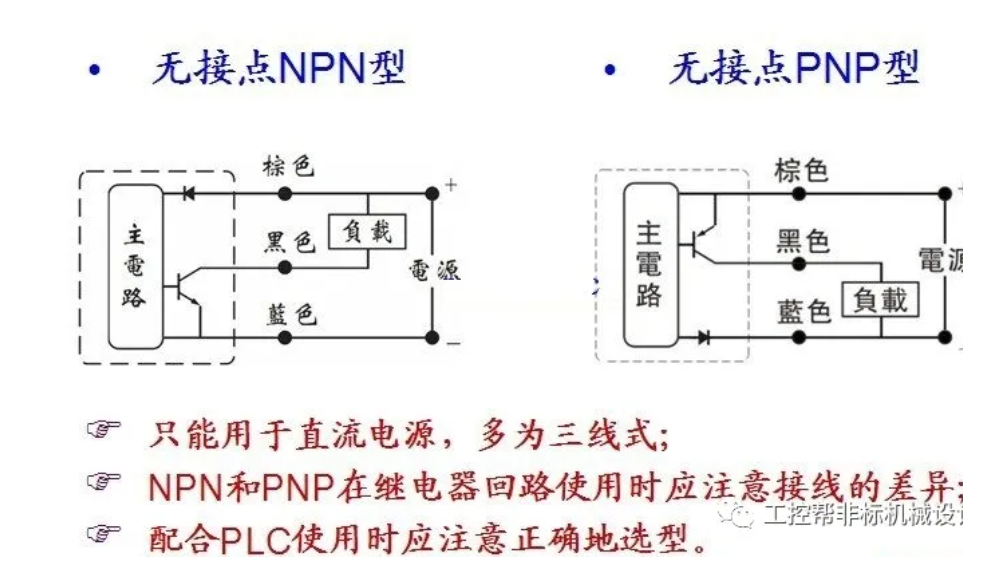

       无接点电晶体型-NPN、PNP型只能用于直流电源，多为三线式；NPN、PNP在继电器回路使用时应注意接线的差异；配合PLC选型时应注意正确地选型。

       无接点式感应开关从结构和原理上与有接点式感应开关都有本质的区别，它是通过对内部晶体管的控制，来发出控制信号。当磁环靠近感应开关

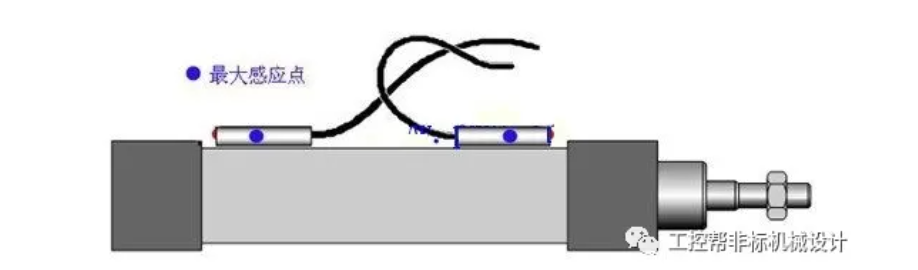

时，晶体管导通，产生电信号；当磁环离开磁性开关后，晶体管关断，电信号消失。最大感应点如下图。

麦歌恩气缸专用磁开关芯片：MT6325DT-1616/MT6327DT-NPN/MT6327DT-PNP产品介绍

麦歌恩MT6325DT和MT6327DT是两款专为气缸位置检测设计的AMR磁开关传感器芯片。
以下是这两款产品的主要参数和应用场景：

产品参数

MT6325DT

• 感应方向：X轴平行感应
• 磁灵敏度：超高，具体数值依据产品规格书
• 工作电压范围：1.8V至5.5V
• 采样频率：900Hz
• 输出类型：数字输出（具体类型依据产品规格书）
• 工作温度范围：-40℃至125℃
• 封装形式：SOT-553和DFN1616，符合ROHS标准
• 功耗：低功耗设计，具体数值依据产品规格书

MT6327DT

• 感应方向：X轴平行感应
• 磁灵敏度：超高，具体数值依据产品规格书
• 工作电压范围：1.8V至5.5V
• 采样频率：900Hz
• 输出类型：数字输出（具体类型依据产品规格书）
• 工作温度范围：-40℃至125℃
• 封装形式：SOT-553和DFN1616，符合ROHS标准
• 功耗：低功耗设计，具体数值依据产品规格书

应用场景

工业气缸行程位置检测

• 精确控制：用于精确检测气缸活塞的位置，确保气缸的精确运动控制。
• 可靠性高：高磁灵敏度和开关一致性，确保在各种工况下的可靠检测。

智能水表与气表的流量计数

• 准确计量：通过检测磁场变化来计量流过的水量或气体量，确保计量的准确性。
• 防磁攻击检测：用于检测外部磁场干扰，保护系统的正常运行。

其他应用

• 自动化生产线：用于检测机械臂、传送带等设备的精确位置。
• 机器人技术：用于机器人的精确运动控制和位置检测。
• 医疗设备：用于医疗设备的精确位置检测和控制。

技术优势

• 高灵敏度：能够检测微小的磁场变化。
• 低功耗：适用于需要长时间运行且对功耗有严格要求的系统。
• 高可靠性：采用单片技术生产，集成AMR传感器和专用集成电路，确保产品的可靠性和耐用性。

注意事项

• 磁场干扰：避免在强磁场环境中使用，以免影响检测精度。
• 安装位置：确保传感器的安装位置与气缸活塞上的磁环位置对齐，以确保准确的检测。

MT6325DT和MT6327DT以其高灵敏度、低功耗和高可靠性，为工业自动化和智能设备提供了有效的解决方案。具体的产品参数和应用场景可以根据实际需求和产品规格书进行详细了解。
