艾为推出新一代高电源抑制比、低噪声LDO AW37003YXXX
时间：2024-09-25 发布人：京柏微 点击量：
高性能设备的稳定运行离不开可靠的电源供应，面对复杂多变的电路环境，尤其是在对噪声极为敏感高端通信设备、数码相机、安防监控等应用场景中，传统的低压差线性稳压器（LDO）已难以满足日益严苛的电源纯净度要求。为此，艾为电子推出新一代高电源抑制比（PSRR）、低噪声LDO——AW37003YXXX，为提升整体电路的稳定性和可靠性提供高质量的解决方案。
在智能手机的应用中，AW37003YXXX的高电源抑制比有效隔绝了来自外部电源的噪声干扰，能够保障摄像头模块、处理器等核心部件在高速运算与图像捕捉时获得稳定而纯净的电源，从而显著提升拍照质量与处理速度，带给用户更流畅、更清晰的体验。

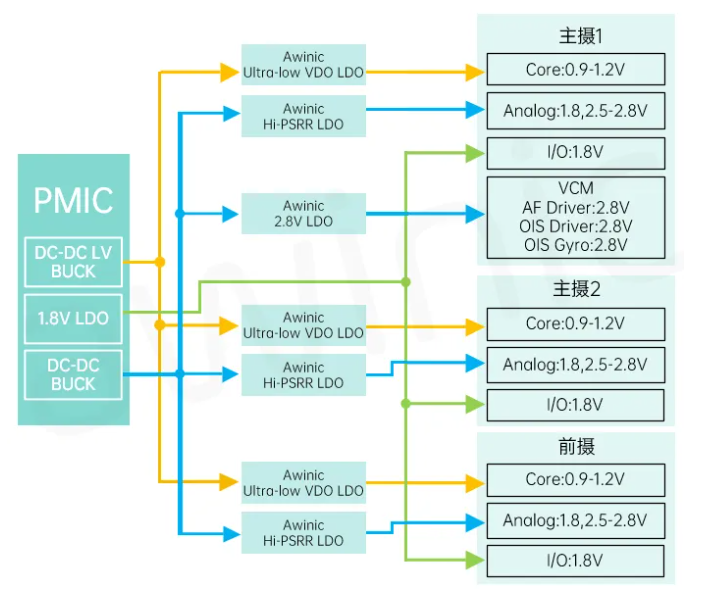

图1 手机摄像头供电应用
在智能安防设备中，AW37003YXXX通过其高电源抑制比和超低输出电压噪声（15μVrms），有效降低了电源线上的干扰噪声，确保了传感器、MIC等关键部件的稳定供电，从而为模块的稳定性和准确性提供有力保障。

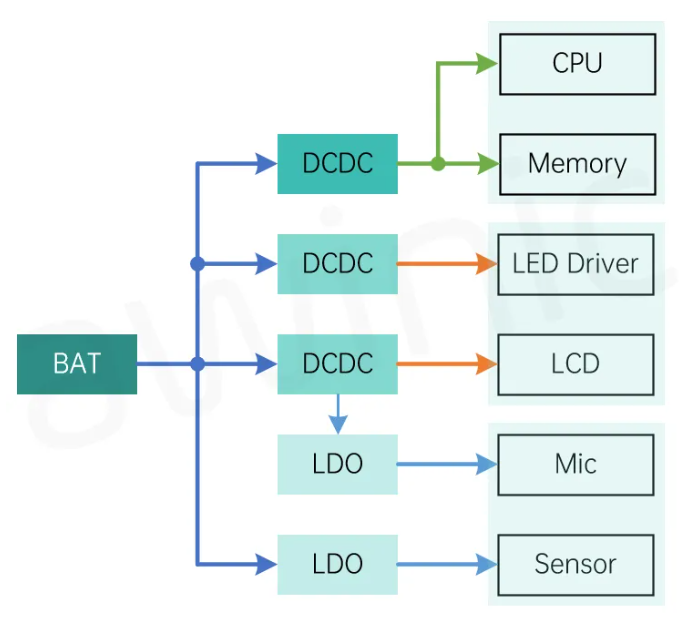

图2 安防设备供电应用
AW37003YXXX产品介绍
- 产品特性 -
输入电压范围：2.2V ~ 5.5V
输出固定电压：1.2V，1.8V，2.2V，2.25V，2.8V，2.85V，2.9V，3.0V，3.3V
输出驱动能力：300mA
静态电流：22µA
关机电流：0.1µA
Dropout电压：100mV（IOUT=300mA, VOUT=2.8V）
PSRR：92dB（IOUT=10mA, freq=1kHz, VOUT=2.8V）
Noise：15µVrms（IOUT=50mA, BW=10Hz to 100kHz, VOUT=2.8V）
内置输出短路保护功能，短路限流130mA
封装：DFN 1.00mm×1.00mm×0.37mm-4L和SOT23-5L

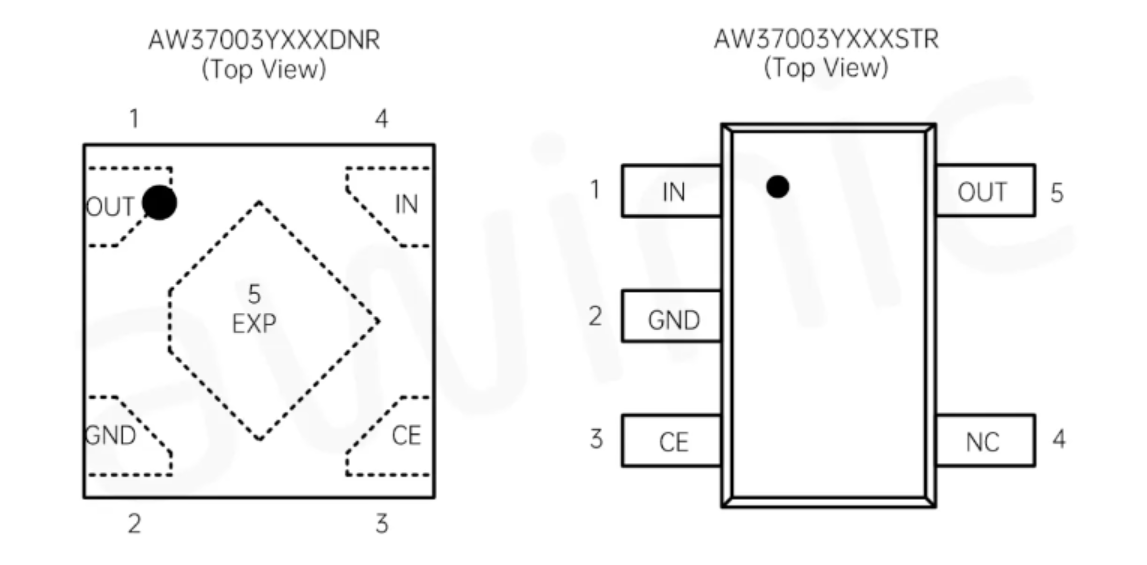

图3 AW37003YXXX封装信息

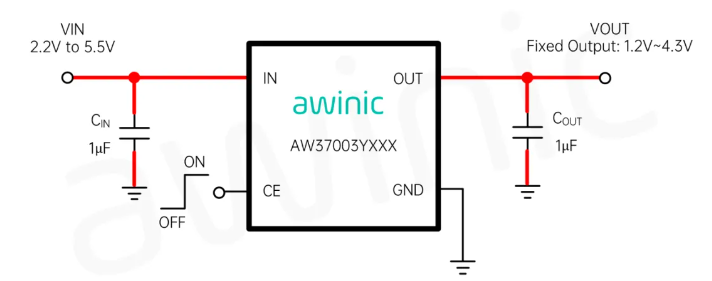

图4 AW37003YXXX典型应用图
产品优势
1. 高电源抑制比
AW37003YXXX能够极大程度地抑制来自输入电源的噪声与纹波，确保输出电压的极致纯净与稳定。在快速数据传输、高精度信号处理等场合，这一特性尤为关键。
摄像头作为捕捉图像的关键设备，对于电源的稳定性有着极高的要求。纹波，即电源线上的微小波动，如果得不到有效抑制，会直接影响摄像头的成像质量。AW37003YXXX采用的P-MOSFET LDO架构，通过多级级联电源的设计，显著增强了纹波的抑制效果，而高带宽特性，更是让AW37003YXXX在应对各种频率的干扰时表现出色。无论是高频还是低频的干扰信号，它都能进行有效处理，确保电源的稳定性不受影响。

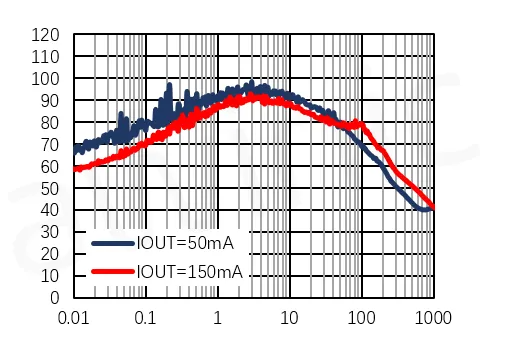

图5 AW37003YXXX的PSRR曲线
2. 低噪声
摄像头模块对电源噪声极为敏感，任何微小的干扰都可能影响图像的质量，当噪声较大时，暗环境拍摄会出现明显的条纹，成像效果较差。AW37003YXXX系列采用新的设计架构，实现了更低噪声，为相机内部的图像处理电路提供了纯净的供电环境。这使得相机在捕捉瞬间、记录美好时，能够呈现出更加细腻、清晰的画质，让每一张照片都充满生命力。

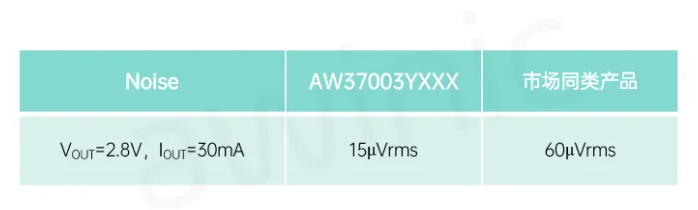

表1 噪声参数对比
3. 瞬态响应
AW37003YXXX具有快速瞬态响应性能，无论是在输入电压出现跳变或者负载电流发生突变时，LDO能够迅速调整其输出电压，以维持稳定的电源输出。这种优异的瞬态响应特性使得AW37003YXXX更加适用于需要高稳定性和可靠性的电源管理应用中。

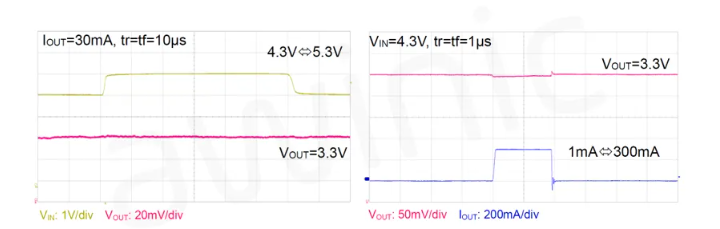

图6 输入瞬态响应 图7 负载瞬态响应
应用场景
应用场景

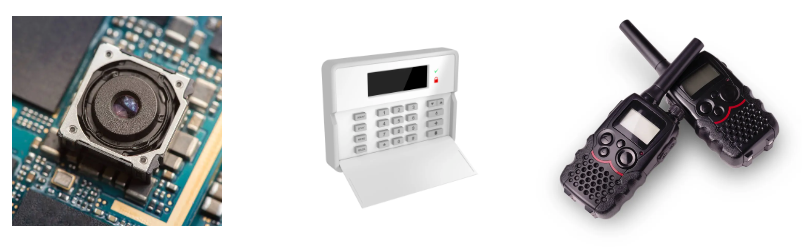

手机 数码相机 平板
摄像头模块 报警器控制面板 对讲机
产品选型表
- Low VIN LDO -
表2 Low VIN LDO产品选型表

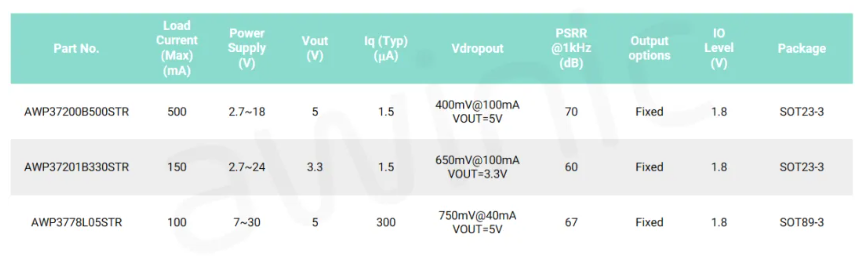

- Medium VIN LDO -
表3 Medium VIN LDO产品选型表
- LDO PMICs -

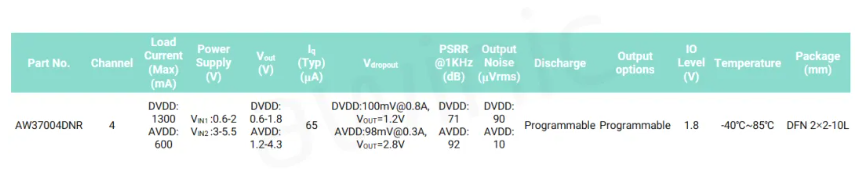

表4 LDO PMICs产品选型表
