Wayon维安代理商|高精度低温漂低功耗！维安可调并联电压基准产品WR431
电压基准源是一种精密模拟芯片，它被用来维持高精准、低噪声和恒定的输出电压，即使受到环境温度、电源电压或者负载电流的变化，输出电压也能维持在稳定范围。电压基准源广泛应用于智能自动化、医疗电子、光伏新能源、工业及物联网、汽车电子、数据中心及网络通信领域，在电子系统上发挥着越来越重要的作用。电压基准作为模拟芯片重要的基础元件，已经成为维安高性能模拟IC版块重要的产品系列。维安可调并联电压基准产品WR431，拥有高精度、低温漂、低功耗的优秀特性，能够在宽负载电容范围下稳定工作
产品亮点
高初始精度消除了系统校准的需求；低温漂系数提高了系统的精度。多种输出电压规格可挑选，宽温度范围覆盖了绝大部分应用场景。在25℃下具有优于±0.4%的精度，并在宽工作温度和电流范围内有良好的温漂性能。维安可提供2.5V 和1.24V两种规格电压基准源产品，该系列产品同时开发有车规级应用和工规级应用，其中车规级别产品均符合汽车AEC-Q100 Grade 1标准，工业级产品可在-40~125℃环境温度下工作，为诸多严苛的工业及汽车应用提供出色的性能。
主要特性
● 可调输出电压范围: 2.5~36V
● 基准源精度：0.4%，0.8%(TA=25℃)
● 低温漂：6mV(TPY)
● 最小阴极维持电流：0.4mA
● 关断电流：0.04uA
● 低温漂系数：20ppm/℃
● 动态阻抗：0.15Ω
● 容性负载高稳定性；
● 宽工作温度范围：-40~125°℃
● 高可靠性特性：2000V-ESD等级

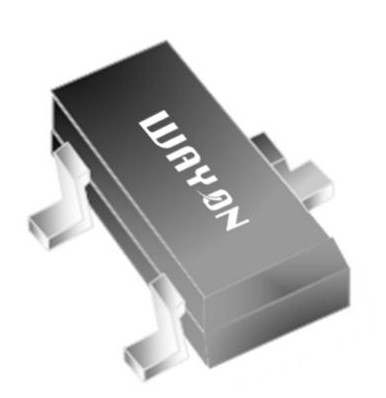

● 可提供封装：SOT23-3，SOT23-5，SOT89，TO92
● 符合汽车AEC-Q100 Grade 1标准
典型应用

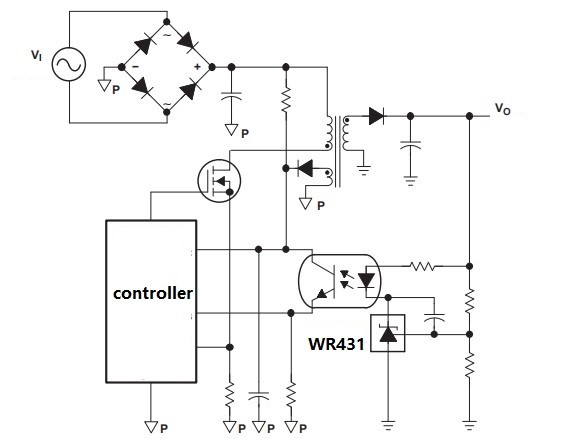

图：维安WR431在开关电源的应用

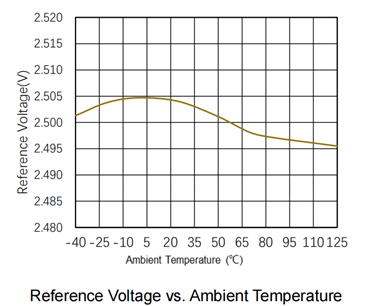

低温漂性能
低温漂特性反映了基准电压VREF在整个温度范围内的偏差，即器件的温度系数。WR431在-40~125°温度范围内基准电压偏差约为9mV。

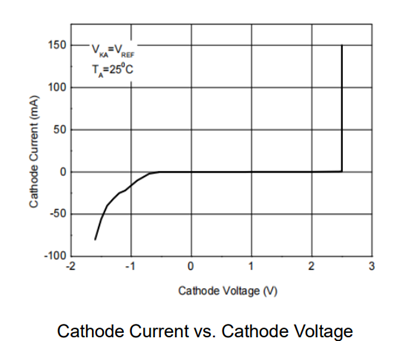

灌电流能力
灌电流能力反映了WR431在维持基准电压稳定的同时，提供的工作电流能力。WR431可提供1 mA ~150mA 范围内的工作电流。

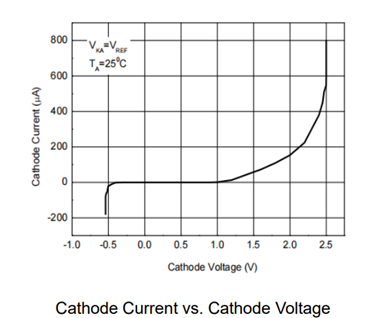

最小阴极维持电流
最小阴极维持电流反映了WR431维持正常基准电压值所需的最小阴极电流大小。WR431器件仅需要0.4mA的电流即可维持基准电压值。
电压基准芯片 WR431,是用来测量电路板两端间的电压值,可以检测电路板两端之间是否有电流通过;电压基准芯片 WR431 是一种常用的精密电压源，具有以下主要用途：
1、参考电压源：WR431 可以提供稳定的参考电压，用于校准、测量和比较电路中的电压。它可以作为其他电路模块的基准电压，确保整个系统的准确性和稳定性。
2、电压调节：WR431 可以与外部电阻分压网络配合使用，实现精确的电压调节。通过改变分压电阻的值，可以调整输出电压的大小，从而满足不同的应用需求。
3、电源管理：在电源管理电路中，WR431 常用于监测电源电压并进行反馈控制。它可以与误差放大器一起构成反馈环路，确保电源输出的稳定性和准确性。
4、过压保护：WR431 可以用于过压保护电路中。当输入电压超过设定的阈值时，WR431 可以触发保护动作，例如关闭电源或发出警报，以防止电路受到损坏。
5、电池充电器：在电池充电器中，WR431 可以用于控制充电电压，确保电池充电过程的安全和高效。
6、传感器接口：WR431 可以与传感器配合使用，将传感器的输出转换为标准的电压信号，以便于后续的处理和测量。
7、模拟信号处理：WR431 可以用于模拟信号处理电路中，例如作为滤波器、放大器和比较器的参考电压。
以下是一些具体的应用例子：
1、在数据采集系统中，WR431 可以作为 ADC（模数转换器）的参考电压，确保转换结果的准确性。
2、在电子负载中，WR431 可以用于控制负载的电压，实现恒压或恒流模式的工作。
3、在电源模块中，WR431 可以用于调节输出电压，以满足不同设备的供电要求。
4、在汽车电子中，WR431 可以用于电池管理系统，监测电池电压并进行充电控制。
总之，WR431 是一种功能多样、精度高、稳定性好的电压基准芯片，广泛应用于各种电子电路中，为系统提供稳定可靠的参考电压和电压调节功能。
