维安MCU|WAYON代理商 多资源，高灵活：WAYON高主频8051内核WY8S9003系列来袭
近日，维安正式宣布推出新一代高主频8051内核WY8S9003系列通用微控制器，该MCU集成了双路运放和比较器以及丰富的通讯接口，高度匹配BLDC类电机控制应用，同时也合适无线充、BMS、安防、消费电子等应用领域。
电机控制器mcu就是一种由微处理器、电源电路和控制电路组成的芯片，主要用于控制各种类型的电动机，例如交流和直流电机等等。它可以根据具体的需求来实现电机的加速、减速、定速、反转等运动控制，实现对电机的控制。以下是电机控制器mcu的具体应用和作用：
| Part No. | Core | Operating Frequency (MHz) | FLASH （KB） | RAM （B） | Voltage（V） | GPIO | TIMER | UART | I2C | SPI | PWM | ADC bit | ADC ch | ACMP | OPA | Package | Operating Temperature (°C) |
|---|
| WY8S8003F4P7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 18 | 6 | 2 | 1 | 1 | 6 | 12 | 8 | / | / | TSSOP20 | -40~105 |
| WY8S8003F4U7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 18 | 6 | 2 | 1 | 1 | 6 | 12 | 8 | / | / | QFN20 | -40~105 |
| WY8S8003Y4M7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 14 | 6 | 2 | 1 | 1 | 6 | 12 | 7 | / | / | SOP16 | -40~105 |
| WY8S8003J4M7 | 8051 | 16 | 16 | 256+512 | 2.2~5.5 | 6 | 6 | 2 | 1 | 1 | 6 | 12 | 2 | / | / | SOP8 | -40~105 |
| WY8S9003E4M7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 22 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | SSOP24 | -40~105 |
| WY8S9003F4P7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 18 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | TSSOP20 | -40~105 |
| WY8S9003E4U7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 22 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | QFN24 | -40~105 |
| WY8S9003F4U7 | 8051 | 48 | 16 | 256+1024 | 2.2~5.5 | 18 | 4 | 2 | 1 | 1 | 6 | 12 | 8 | 2 | 2 | QFN20 | -40~105 |
全新WY8S9003系列使用8051内核为高速数据处理引擎，宽工作电压2.2V~5.5V (25℃)，符合工业等级-40℃~105℃工作温度与高抗噪声的性能要求，支持16KB Flash , 1KB XRAM , LDROM引导区可配置0~4KB，其内核处理速度可达48MHz，是一款高主频的8位通用MCU。
WY8S9003系列提供多种封装形式，包括SSOP24、TSSOP20、QFN24、QFN20等，可灵活满足各类应用场景所需。
WY8S9003主要特点
1、多资源
2路运放，2路比较器，2路UART，一路标准SPI，一路标准I2C（主/从模式），8通道12bit ADC，4个通用定时器-Timer0/1/2/3，1个SWT，1个WDT；
2、灵活性高
具备数字管脚全映射能力，所有GPIO均可配置为任意的数字功能，为客户的设计带来了更高的灵活性，真正实现管脚资源“零浪费”，为用户提供更优的BOM尺寸和成本方案；
3、开发支持
● 支持keil开发平台
● 采用双线调试，支持ICP/ISP多种升级方式
● 配备完善的开发及烧录套件
● 完整的应用开发参考文档
为满足客户各类应用需求，维安持续推出各种应用场景的MCU产品解决方案，这其中颇具代表性的是电机控制解决方案：

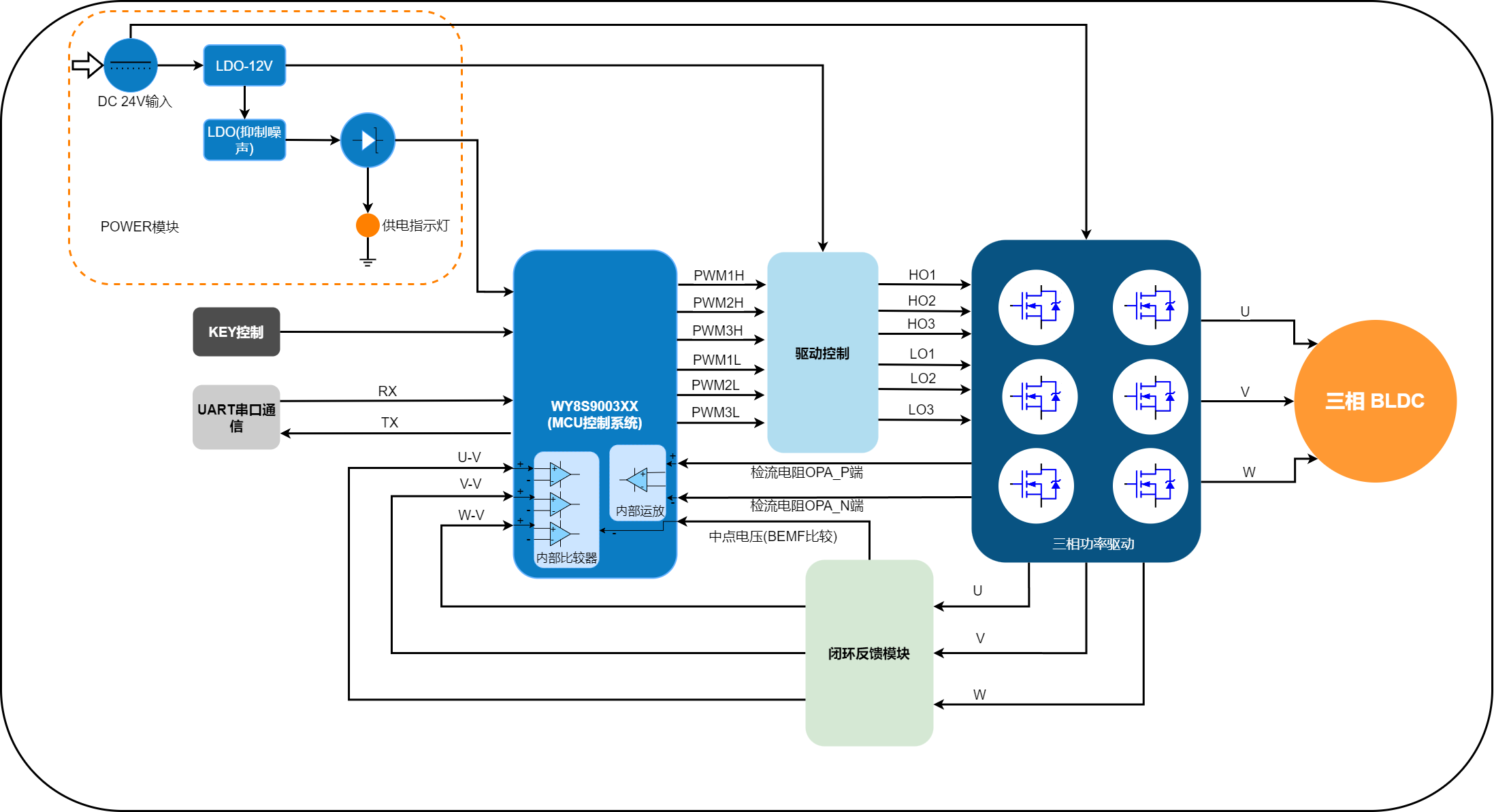

图一 电机控制方案框图
此方案采用维安最新WY8S9003系列MCU，9003专注于BLDC领域，为BLDC性能方面做出整体优化，可适用于BLDC各个领域的电机驱动。
灵活设计
该电控驱动板同时支持无感和有感BLDC电机，MCU自带比较器，不需要外置比较器，同时自带运放，可以检测母线电流，保证尺寸的基础上增加了更多功能。
方案介绍
该MCU标准电控方案包含：POWER电源模块、MCU主控核心模块、驱动控制模块、三相功率驱动模块和闭环反馈模块。
功能介绍
支持UART串口通信、电机运行挡位设置、电机过零点电测、无感/有感方波驱动、闭环反馈检测。
此标准电控驱动板方案可适用于家电、工业、农业、机器人等各个领域。
维安提供从方案设计到软硬件设计、调试的全站技术支持。在帮助用户了解新产品的同时，也会给出开发相关外设的入门与进阶资料，包括软件开发环境、硬件开发环境等，加速客户产品开发周期和降低成本。
产品状态
维安WY8S9003系列MCU目前已经小批量供货中，可申请样品。
