什么是有感?什么是无感?有刷电机 无刷电机的有感和无感的区别和结构差异

时间:2024-04-10       发布人:京柏微       点击量:

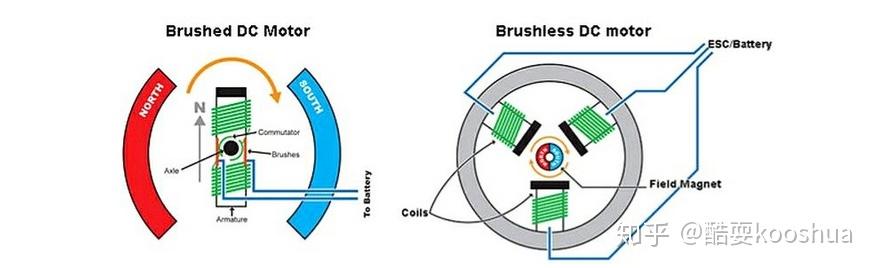

有刷电机和无刷电机的结构差异



“刷式”电动机具有旋转定子(线圈),其用作具有两个极的电磁铁。外壳是固定的(不移动),因此通常可以在不使用任何螺钉的情况下安装有刷电机。(如图左)

“无刷”电动机使用永磁体并通过电子切换极性而不是刷子来完成切换,因此称为“无刷”。由于移动电机罩,电机通常使用螺钉安装在底座上。(如图右)


什么是有感?

在有感无刷中的有感是指“霍尔传感器”,那么什么是“霍尔”呢?霍尔是指的霍尔效应,这一现象是美国物理学家霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。当电流垂直于外磁场通过导体时,在导体的垂直于磁场和电流方向的两个端面之间会出现电势差,这一现象便是霍尔效应。这个电势差也被叫做霍尔电势差。简单来说,就是通过霍尔传感器,无刷驱动器可以明确知道无刷电机的转子的位置。


什么是无感?


在无感无刷中的无感是指“无霍尔传感器”,在没有直接反馈的情况下,无感无刷电机只能通过间接方式获取电机转子位置,常见的方法有反电动势法、电感法、磁链法、高频脉冲法及其它智能方法,应用最多的是反电动势法。


无感无刷电机在启动时因为不知道转子磁极方位,只能随机变换电流去驱动电机,相似于“蒙”,总有一个时分转子会滚动起来,而转子滚动起来之后,就能靠线圈上的电流改变来核算转子的方位,然后操控电流与方向。这就是为什么无感无刷在起步时,总是有“咔咔咔"的症状。


与有感无刷则不同,有了传感器,驱动器从一开机就知道转子磁极方位,直接就能给对应的线圈供给对应的电流,以驱动转子。可是电流很小时,电机就会发出持续的"吱吱吱"的声响。这就是为什么有感电机在低速时会听到持续地"吱吱吱"的声响,而无感无刷则不会。

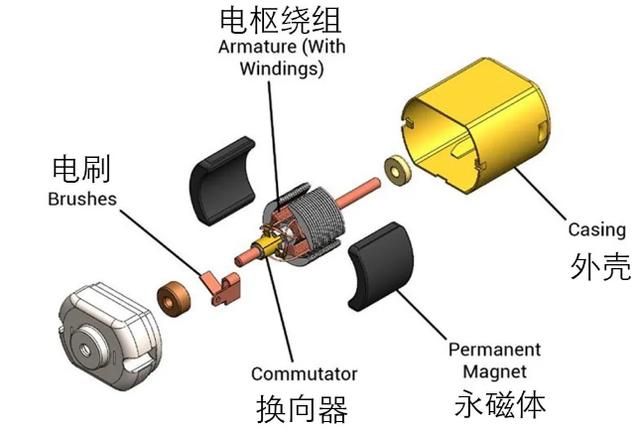

内部结构图


有感无刷的优缺点


优点:电机的线性更佳,速度稳定性强,响应性高。
缺点:造价高,且不容易做防水。受霍尔传感器局限,容易受到干扰,让驱动器接收到错误信息而导致故障,故而驱动器到电机的线长限制一般在5米以内。


无感无刷的优缺点

优点:没有传感器,成本更低,线长不因霍尔因素影响而受到限制。
缺点:线性不如有感无刷电机,另外在市面上的驱动器因为转速没有准确的反馈,误差会在±20转以上。带载、满载启动容易抖动或启动失败。







有刷电机与无刷电机调速方式的区别

实际上两种电机的控制都是调压,只是由于无刷直流采用了电子换向,所以要有数字控制才可以实现了,而有刷直流是通过碳刷换向的,利用可控硅等传统模拟电路都可以控制,比较简单。

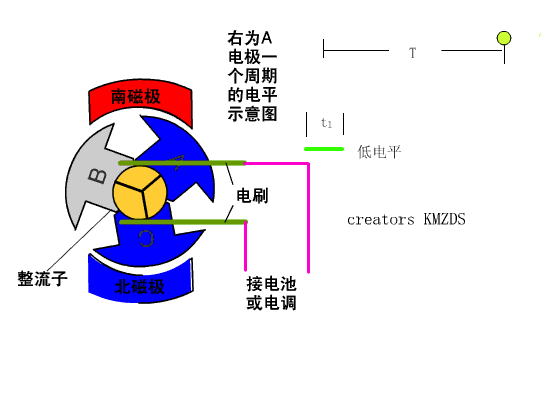

1、有刷马达调速过程是调整马达供电电源电压的高低。调整后的电压电流通过整流子及电刷地转换,改变电极产生的磁场强弱,达到改变转速的目的。这一过程被称之为变压调速。

2、无刷马达调速过程是马达的供电电源的电压不变,改变电调的控制信号,通过微处理器再改变大功率MOS管的开关速率,来实现转速的改变。这一过程被称之为变频调速。


无感无刷电机是通过电调驱动器控制,其工作原理可以分为以下几个步骤:

2.1 借助霍尔传感器进行定位

无感无刷电机通常内置了三个霍尔传感器,用于检测转子的位置。霍尔传感器会根据转子磁场的变化产生电信号,通过判断三个传感器输出的电信号组合来确定转子的位置。

2.2 电调驱动器进行换相控制

根据霍尔传感器的输出信号,电调驱动器会根据预定的换相顺序进行相应的控制,以驱动电机正常转动。换相顺序通常为1-3-2-6-4-5,也可以根据具体需求进行调整。

2.3 通过PWM信号控制电机转速

电调驱动器通过调整PWM(脉宽调制)信号的占空比来控制电机的转速。占空比越大,电机转速越快,反之则转速越慢。
