Magntek代理商-麦歌恩产品汇总 – 磁编码器芯片、电流传感器、霍尔开关hall
1、磁编1.1 高速磁性角度编码IC
1.2 低速磁性角度编码IC
1.3 在线编程角度位置IC
1.4 磁感应元件
2、磁性电流/线性检测芯片
2.1 集成式电流检测芯片(电流传感器)
2.2 可编程电流检测芯片(电流传感器）
2.3 电流传感器模组
2.4 工厂编程线性霍尔位置检测芯片
2.5 在线编程线性霍尔检测芯片
3、磁性开关位置检测芯片 (霍尔开关)
3.1 磁开关 – 高压高速系列
3.2 磁开关 – 低压高速系列双路输出
3.3 磁开关 – 低压低功耗系列
3.4 磁开关 – 微功耗系列微距检测芯片
3.5 磁开关 – 磁阻开关系列磁阻一维感应开关磁阻二维感应开关
1、磁编
MagnTek的平面角度检测IC是基于各向异性磁阻(AMR)的磁感应技术，实现高精度的相对位置和0~360°的绝对位置测量。我们的专利技术能使编码位置传感器免受外部杂散磁场的影响，实
现更稳定且更低系统成本的解决方案。可取代绝对或增量式光学传感器以及其他磁性和电感技
术、电位计或磁性开关,为工业、医疗、机器人和消费领域提供广泛的旋转角度解决方案。
MagnTek的平面角度检测IC包含五个系列产品，磁感应元件作为系统集成开发者采集角度信号的磁场感应元件，低速磁性角度编码IC作为1000线分辨率以内，3K/rpm以下的低速低分辨率系统的低成本解决方案，高速磁性角度编码IC是16384线以内，120K/rpm以下的高速高分辨率系统的可靠解决方案。在线编程角度IC可提供0~360°的可编程模拟线性或者PWM输出，并通过汽
车电子可靠性认证，同时，我们还提供离轴检测的单芯片解决方案-离轴磁性角度编码IC。
MagnTek还可以提供磁场仿真、配套磁铁选型和样品等技术支持服务，以便客户提高设计效率，快速实现项目量产。
1.1 高速磁性角度编码IC

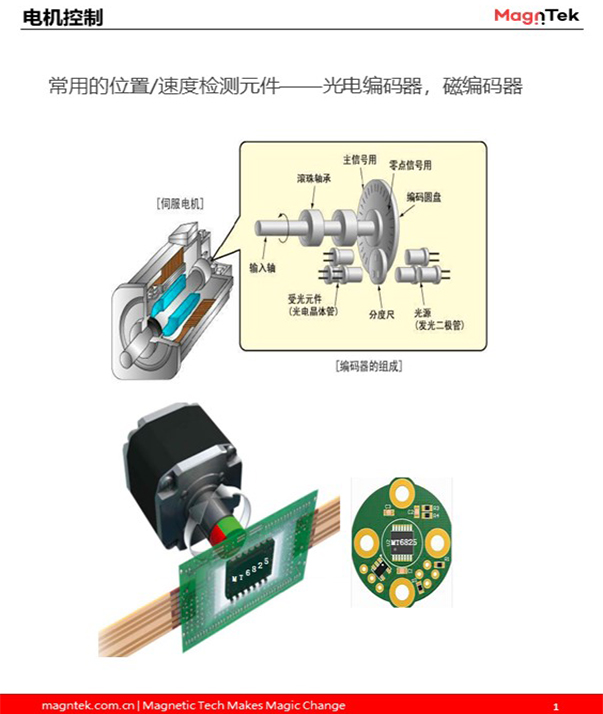

最新一代高性能磁性角度编码器IC
产品简介：MagnTek最新一代高性能磁性角度编码器IC通过集成的强大信号处理电路，实现了±0.5°以内的角度检测精度并将整个系统的延时减小到了2微妙以内，可以支持最高25000转/分钟的转速。增量式ABZ输出最高分辨率可到4096线，在工业伺服应用领域可替代传统的2500线光电编码器，可以为客户大大节约成本并显著提高使用的可靠性。 推荐应用：闭环步进电机控制，工业伺服电机控制等高性能要求领域
- ±0.5°以内的角度检测精度，整个系统的延时减小到了2微妙以内，支持最高25000转/分钟的转速
- 增量式ABZ输出最高分辨率可到4096线，可替代传统的2500线光电编码器
推荐应用：闭环步进电机控制，工业伺服电机控制等高性能要求领域
型号 工作电压VDD 工作温度 系统延时 最高支持转速 ABZ增量输出 UVW增量输出 PWM输出 绝对值寄存器角度 封装形式 MT6835 3.3~5.0 V -40~125℃ 2us~10us <120,000转/分钟 1~16384线任意可编程 1-16对极任意可编程 12bit 21bit TSSOP-16 MT6825 3.3~5.0 V -40~125℃ <2us <25,000转/分钟 1~4096线任意可编程 1-16对极任意可编程 12bit 18bit TSSOP-16 MT6701 3.3~5.0V -40~125°C <5us <55000转/分钟 1~1024线任意可编程 1~16对极任意可编程 12bit 14bit SOP-8，QFN3x3-16L MT6816 3.3~5.0 V -40~125℃ <2us <25,000转/分钟 1~1024线任意可编程 1~16对极任意可编程 12bit 14bit SOP-8 MT6826 3.3~5.0 V -40~125℃ <2us 120,000转/分钟 1~1024线任意可编程 1~16对极任意可编程 12bit - TSSOP-16 1.2 低速磁性角度编码IC
集成了高精度AMR感应元件和专用的解码处理芯片
产品简介：MagnTek的低速磁性角度编码IC集成了高精度AMR感应元件和专用的解码处理芯片，能实现±1°以内的角度检测精度；最小3mm x 3mm的封装，能适应大多数应用场合的小尺寸需求。同时非接触磁感应没有使用次数的限制，适用的最大温度范围达到了-40~150℃，具有传统的ABZ/UVW增量式输出以及模拟量输出和I2C，SPI，PWM等多种输出接口。 推荐应用：云台、舵机、机器人关节控制、步进电机控制等。
能实现±1°以内的角度检测精度；最小3mm x 3mm的封装，最大温度范围达到了-40~150℃
具有传统的ABZ/UVW增量式输出，模拟量输出和I2C，SPI，PWM等多种输出接口
推荐应用：云台、舵机、机器人关节控制、步进电机控制等。
型号 工作电压VDD 工作温度 最高支持转速 ABZ增量输出 UVW增量输出 PWM输出 通信接口 封装形式 MT6804 3.3~5.5 V -40~150℃ <6000转/分钟 8~12bit 1~8对极 - I²C SOP-8 MT6813 3.3~5.5 V -40~125℃ <6000转/分钟 - - 9~12bit I²C/3线SPI/4线SPI SOP-8, QFN-16（3mm×3mm） MT6815 3.3~5.5 V -40~125℃ <6000转/分钟 8~12bit 100/200/500/1000线 1~8,10,12,14,16对极 9~12bit I²C/3线SPI/4线SPI SOP-8, QFN-16（3mm×3mm） 1.3 在线编程角度位置IC
面向汽车市场研发的输出可编程磁性角度位置芯片。
MT6501是面向汽车市场开发的一款输出可编程磁性角度位置芯片。 MT6501可提供0~360°的可编程模拟线性或者PWM输出，同时还支持SPI或者单线（OWI）通信模式。模拟线性输出最多支持4点编程以及高低钳位电压编程，适用于各种使用环境严苛的角度控制场景。 MT6501通过了AECQ-100的可靠性认证，芯片电源地之间可耐受高达±24V的高压，输出端对地可耐受18V的高压并具备强大的负载驱动能力和过流保护机制。 MT6501提供单路SOP-8以及双路TSSOP-16（安全冗余）的封装。
可提供0~360°的可编程模拟线性或者PWM输出，还支持SPI或者单线（OWI）通信模式
模拟线性输出最多支持4点编程以及高低钳位电压编程，适用各种环境严苛的角度控制场景
推荐应用：汽车节气门、油门踏板、EGR阀，换挡器等
型号 磁感应原理 双Die冗余设计封装 电源过压保护 输出过压保护 工作温度范围 模拟输出曲线编程 PWM输出 数字接口 角度绝对精度 MT6501 AMR Yes ±30V 18V -40℃~150℃ 任意4点 Yes 3线SPI、单线OWI <±1.5° MT6511 差分霍尔 Yes 正向30V ，反向-18V 30V -40℃~150℃ 任意8点或者17点等分 Yes SPI、SENT <±1.5°
1.4 磁感应元件
基于各向异性磁电阻（AMR）技术的磁传感器元件
- 高灵敏度、低失调、高线性度的优异性能
- 可开发成角度控制模块工业、医疗和消费领域提供广泛的高性能非接触式旋转角度控制方案
- 推荐应用：伺服/步进电机、方向盘等
MTR611是一款基于各向异性磁电阻（AMR）技术的磁传感器元件。它产生的模拟输出电压随着通过元件表面的磁通量方向而变化。内部包含双路惠斯通电桥，工作在饱和模式下，产生正交的正弦和余弦信号，可实现180°范围的角度测量。它可以在宽电源电压和温度范围内工作。 结合适当的外部信号处理电路，MTR611非常适用于位置传感、转速和方向检测系统。
| 型号 | 工作电压（VCC） | 工作温度范围 | 感应磁场要求 | 测量范围 | 输出典型峰峰值@VCC=5V | 输出峰峰值温漂(-40~125℃) | 桥阻 | 桥阻温漂 (-40~125℃) | 封装形式 |
|---|---|---|---|---|---|---|---|---|---|
| MTR611 | VCC<12V | -40~125℃ | >20mT | 0~180° | 115mV | -3300 ppm/℃ | 1KΩ | 2800 ppm/℃ | SOP-8 |
2、磁性电流/线性检测芯片
MagnTek的磁性电流/线性位移IC提供与磁场的线性变化成比例的输出信号，通过合理的磁路和电路设计，用户可以非常容易地展开基于该系列产品的直线、角度位置或电流强度检测传感器的开发。在线编程系列产品的推出更是有效降低了二次开发的难度，让高精度非接触式位置检测成为可能。
MagnTek的磁性电流/线性位移IC，包含两个产品线:电流传感器和线性位移传感器。
推荐应用:电流检测、手持云台、油门踏板、工缝调速器、离轴编码器等。
2.1 集成式电流检测芯片(电流传感器)
低成本，高精度电流检测方案IC
产品简介：低成本，高精度电流检测方案，该方案结构简单，由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现一个具有2400Vrms介电强度的交直电流（0~±50A）隔离检测方案。该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.5% 的典型准确性。推荐应用：光伏，不间断电源，变频器，伺服系统等。
芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中
无需复杂的外围电路便可实现一个具有2400Vrms介电强度的交直电流（0~±50A）隔离检测方案
推荐应用：光伏，不间断电源，变频器，伺服系统等
| 型号 | 电流范围(A) | 供电电压 (V) | 工作温度(℃) | 静态输出(V) | 带宽(KHz) | 响应时间(us) | 封装类型 |
|---|---|---|---|---|---|---|---|
| MT9221 | ±5，±6，±10，±20，±25，±30，12，20，30 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-8 |
| MT9222 | ±20，±30，±50，±65，40，50 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-16W |
| MT9223 | ±20，±25，±30，±40，±50，20，30，35 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-8 |
| MT9522 | ±20A, ±30A, ±40A, ±50A, ±65A, ±80A,+30A, +50A | 3.0~5.5 | -40~150 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 250 | <2.2 | SOP-16W |
| MT9523 | ±5A, ±10A, ±20A, ±25A, ±30A, ±40A, ±50A ,+10A, +20A, +30A | 3.0~5.5 | -40~150 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 250 | <2.2 | SOP-8 |
| MT9532 | ±20A, ±30A, ±40A, ±50A, ±65A, ±80A, +30A, +50A | 3.0~5.5 | -40~150 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 1000 | <0.8 | SOP-16W |
2.2 可编程电流检测芯片(电流传感器）
专为电流检测应用开发的高速可编程电流检测芯片
产品简介：配合外置铁磁芯（铁氧体、硅钢、镍铁），可设计用于感应 0~1000A及以上电流的应用中。根据被检测电流磁场的大小输出与其成比例的输出电压。配合专用编程器，用户可方便的根据实际电流量程，进行灵敏度的自定义编程（0.707~22.624mV/Gs）。推荐应用：光伏，电焊机，不间断电源，大功率变频器等。
- 配合外置铁磁芯（铁氧体、硅钢、镍铁），可设计用于感应 0~1000A及以上电流的应用中
- 配合专用编程器，用户可方便的根据实际电流量程，进行灵敏度的自定义编程（0.707~22.624mV/Gs）
推荐应用：光伏，电焊机，不间断电源，大功率变频器等
型号 类型 供电电压 (V) 功耗（mA typ.) 工作温度(℃) 静态输出(V) 灵敏度范围(mV/Gs) 带宽(KHz) 响应时间(us) 封装形式 MT9211 用户可编程 4.5~5.5 10 -40~150 50%VCC 0.707~22.624 150 <4 Flat TO-94 MT9511 在线可编程 4.5~5.5 12 -40~150 50%VCC 0.6~22.6 250 <2.2 Flat TO-94 MT9512 在线可编程 4.5~5.5 12 -40~150 2.5V 0.6~22.6 250 <2.2 Flat TO-94
2.3 电流传感器模组
基于霍尔效应原理的开环式电流传感器模组
产品简介：MTC921产品系列是一款基于霍尔效应原理的开 环式电流传感器模组，该产品可以广泛用于工业，商业和通信系统中的交流或直流电流检测。每个MTC921都由一个高 精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低 插入电阻的电流导体路径组成。流经此低电阻电流导体路径 的外加电流会产生一个磁场，芯片将其转换为与输入电流成 比例的电压信号输出。由于模组内部使用了磁芯，可以有效 抑制外部共模磁场对模组的干扰，改善了在磁噪声环境中的 精度。
- 每个MTC921都由一个高精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。
- MTC921系列，该系列封装符合RoHS要求
推荐应用：中低功率变频器电流检测、电机相位和轨电流检测、充电器和转换器、直流电源 过流保护、不间断
| 型号 | 供电电压 (V) | 功耗(mA typ.） | 源边电阻(mΩ) | 介电强度(rms) | 爬电距离(mm) | 带宽(khz) | 响应时间(us) | 温度范围(℃) | 线性度 | 测量范围(A) | 静态输出 | 输出模式 | 封装形式 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MTC921-xxB5 | 4.5~5.5 | 10 | 0.1 | 4800V | 7.2 | 150 | <4 | -40~125 | <±0.3% | 0~±200A | 50%VCC | rat | CB-2-3 |
| MTC921-xxU5 | 4.5~5.5 | 10 | 0.1 | 4800V | 7.2 | 150 | <4 | -40~125 | <±0.3% | 0~200A | 10%VCC | rat | CB-2-3 |
2.4 工厂编程线性霍尔位置检测芯片
无需校准线性位移检测IC
产品简介：输出电压与传过其本身的磁场强度成正比，根据磁场极性和强度其输出电压上升或下降 。磁场的强度变化可以反映出相应物理位置的改变，输出电压与感应到的磁场极性和强度的关系固定，主要用于无需校准线性位移检测。具有应用简单，使用成本低的优点。 推荐应用：手持云台、油门踏板、工缝调速器、离轴编码器等
- 磁场的强度变化可以反映出相应物理位置的改变，输出电压与感应到的磁场极性和强度的关系固定
- 具有应用简单，使用成本低的优点
推荐应用：手持云台、油门踏板、工缝调速器、离轴编码器等
型号 类型 带宽 (Hz) 供电电压 (V) 功耗 (mA) 工作温度 (℃) 灵敏度 @5V (mV/Gs) 感应磁场范围 (Gs) 封装形式 MT9101 线性霍尔 30K 3.0~5.5 6.7 -40~150 1.5 ±1466 Small SOT-23，Flat TO-92,DFN-1616 MT9102 线性霍尔 30K 3.0~5.5 6.7 -40~150 2.5 ±880 Small SOT-23，Flat TO-92,DFN-1616 MT9103 线性霍尔 30K 3.0~5.5 6.7 -40~150 3.4 ±650 Small SOT-23，Flat TO-92,DFN-1616 MT9105 线性霍尔 30K 3.0~5.5 6.7 -40~150 5.0 ±440 Small SOT-23，Flat TO-92,DFN-1616 MT9352 线性模拟用户可自定义休眠 10 1.7~3.6 Active mode/2(Sleep mode/0.05） -20~85 2.5 ±560 DFN-2030 MT9353 线性模拟用户可自定义休眠 10K 1.7~3.6 Active mode/2(Sleep mode/0.05） -20~85 5 ±280 DFN-2030 MT9355 线性模拟用户可自定义休眠 10K 1.7~3.6 Active mode/2(Sleep mode/0.05） -20~85 2.5 ±140 DFN-2030
2.5 在线编程线性霍尔检测芯片
高精度校准线性位移检测IC
产品简介：输出电压与磁场强度成正比，根据磁场极性和强度其输出电压上升或下降 。磁场的强度变化可以反映出相应物理位置的改变，输出电压与感应到的磁场极性和强度的关系可以根据实际应用在线编程改变，主要用于需要高精度校准线性位移检测。具有可系统调整模组整体误差，使用灵活多变的优点。 推荐应用：手持云台、油门踏板、工缝调速器、离轴编码器等。
- 输出电压与磁场强度成正比，根据磁场极性和强度其输出电压上升或下降
- 具有可系统调整模组整体误差，使用灵活多变的优点
- 推荐应用：手持云台、油门踏板、工缝调速器、离轴编码器等
| 型号 | 类型 | 供电电压 (V) | 功耗 (mA) | 工作温度 (℃) | 灵敏度 @5V (mV/Gs) | 感应磁场范围 (Gs) | 封装形式 |
| MT1531 | 用户可编程 | 4.5~5.5 | 7 | -40~150 | 1~16 | ±300~±1000 | Flat TO-94，SOP-8 |
3、磁性开关位置检测芯片 (霍尔开关)
MagnTek的磁性开关位置检测IC是模拟、数字混合信号集成电路，输出高低电平开关信号。
标定一个确定阈值的磁场，因此可用于检测被测物体的精确位置。这些“开-关”切换器件被广泛应用在各类需要位置检测的应用中，如安全带检测、防夹电动车窗方向与行程判断和换挡器位置检测等应用中代替机械开关的汽车电子系统:蓝牙耳机唤醒/休眠检测、空调风速检测反馈等家居消费类应用;气缸行程限位、液位检测等工业应用领域，还包括各类直流无刷电机换相检测。这些开关位置传感器既便于选型和使用，又兼备外形小、功耗低、采样频率高、成本低等特点，可帮助客户有效提升系
统小型化和可靠性。
3.1 磁开关 – 高压高速系列
使用BCD工艺，芯片内集成了霍尔感应元件
产品简介：该系列产品使用BCD工艺，芯片内集成了霍尔感应元件。具有宽泛的工作电压（3.8V～60V）以及良好的反向电压保护能力以及过流保护能力，200KHz的采样频率。并且具有优良的温度补偿，使得芯片能工作在-40～150℃环境之中，并保持良好的性能以及一致性。已通过AEC-Q 100认证。 推荐应用：汽车换挡器、汽车空调、雨刮器等。
- 工作电压（3.8V~60V），良好的反向电压保护能力以及过流保护能力，200KHz的采样频率。
- 在-40~150℃环境之中，并保持良好的性能以及一致性。已通过AEC-Q100认证。
推荐应用：汽车换挡器、汽车空调、雨刮器等。
型号 类型 采样频率 (Hz) 供电电压 (V) 功耗 (mA) 工作温度 (℃) 工作点 (Gs) 释放点 (Gs) 输出形式 封装形式 汽车级认证 MT8311 单极开关 200K 3.8~60 4.0 -40~150 140 105 开漏输出 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8312 单极开关 200K 3.8~60 4.0 -40~150 255 210 开漏输出 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8313 单极开关 200K 3.8~60 4.0 -40~150 85 50 开漏输出 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8315 单极开关 200K 3.8~60 4.0 -40~150 30 20 开漏输出 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8361 锁存开关 200K 3.8~60 4.0 -40~150 50 -50 开漏输出 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8361ET-HX 锁存开关(水平感应） 200K 3.8~60 4.0 -40~150 35 -35 开漏输出 Small SOT-23,Flat TO-92 AEC-Q100 MT8362 锁存开关 200K 3.8~60 4.0 -40~150 20 -20 开漏输出 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8381 锁存开关 200K 3.8~60 4.0 -40~150 50 -50 内置10K上拉电阻 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 MT8382 锁存开关 200K 3.8~60 4.0 -40~150 20 -20 内置10K上拉电阻 Small SOT-23, SOT-23, Flat TO-92 AEC-Q100 3.2 磁开关 – 低压高速系列
使用BCD工艺，芯片内集成了霍尔感应元件
产品简介：该系列产品使用BCD工艺，芯片内集成了霍尔感应元件。2.8V~24V工作电压，配有反向电压保护能力以及过流保护能力，400KHz的采样频率。并且具有优良的温度补偿，使得芯片能工作在-40～150℃环境之中，并保持良好的性能和一致性。 推荐应用：电助力自行车、电动车等。 双路输出：内置两个锁存型霍尔感应IC, 并保持固定的距离，使得两路输出的信号产生相位差，可取一路获得速度信号，通过判断两路速度信号的前后相位可做方向判断。 推荐应用：汽车门窗/天窗防夹、汽车电动尾门开合、汽车座椅位置调节、通讯基站天线转角调整等。
- 2.8V~24V工作电压，配有反向电压保护能力以及过流保护能力，400KHz的采样频率
- 有优良的温度补偿，使得芯片能工作在-40～150℃环境之中，并保持良好的性能和一致性
推荐应用：电助力自行车、电动车等
型号 类型 采样频率 (Hz) 供电电压 (V) 功耗 (mA) 工作温度 (℃) 工作点 (Gs) 释放点 (Gs) 输出形式 封装形式 MT8111 单极开关 400K 2.8~24 3.5 -40~150 110 80 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8161 锁存开关 400K 2.8~24 3.5 -40~150 20 -20 开漏输出 SOT-23, Small SOT-23, Flat TO-92,WLCSP MT8162 锁存开关 400K 2.8~24 3.5 -40~150 60 -60 开漏输出 SOT-23, Small SOT-23 MT8911 单极开关 100K 2.7~24 4.5 -40~150 140 105 开漏输出 SOT-23 MT8912 单极开关 100K 2.7~24 4.5 -40~150 255 210 开漏输出 SOT-23 MT8962 锁存开关 100K 2.7~24 4.5 -40~150 25 -25 开漏输出 SOT-23, Small SOT-23 MT8962-PLUS 锁存开关 100K 2.7~24 4.5 -40~150 110 -110 开漏输出 SOT-23, Small SOT-23 MT8962-HX 锁存开关(水平感应） 100K 2.7~24 4.5 -40~150 25 -25 开漏输出 SOT-23, Small SOT-23 MT8181 锁存开关 400K 2.8~24 3.5 -40~150 20 -20 内置10K上拉电阻 SOT-23, Small SOT-23, Flat TO-92 MT1401-EN 锁存开关 400K 2.8~24 2.3 -40~150 24 -24 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT3411-EN 锁存开关 400K 2.8~24 2.3 -40~150 24 -24 内置10K上拉电阻 SOT-23, Flat TO-92 MT4409-EN 锁存开关 400K 2.8~24 4.25 -40~150 45 -45 开漏输出 Flat TO-92 MT3303-EN 全极开关 400K 2.8~24 2.3 -40~150 ±150 ±120 开漏输出 SOT-23, Flat TO-92 MT8762 锁存开关 100K 2.4~24 1.2 -40~150 20 -20 开漏输出 SOT-23, Small SOT-23, Flat TO-92
双路输出型号 类型 采样频率 (Hz) 供电电压 (V) 功耗 (mA) 工作温度 (℃) 工作点 (Gs) 释放点 (Gs) 输出形式 封装形式 MT8901-SD 锁存开关 100K 2.7~24 4.5 -40~150 25 -25 速度+方向 SOT-23-6L, Flat TO-94 MT8901-SS 锁存开关 100K 2.7~24 4.5 -40~150 25 -25 速度+速度 SOT-23-6L, Flat TO-94 MT8902-SD 锁存开关 100K 2.7~24 4.5 -40~150 25 -25 速度+方向 SOT-23-6L, Flat TO-94 MT8911-DUAL 单极开关 100K 2.7~24 4.5 -40~150 140 105 双路开漏 SOT-23-6L, Flat TO-94 MT8912-DUAL 单极开关 100K 2.7~24 4.5 -40~150 255 210 双路开漏 SOT-23-6L, Flat TO-94
3.3 磁开关 – 低压低功耗系列
适用对高采样频率和低功耗需取得平衡的位置检测
产品简介：该系列产品使用BCD工艺，芯片内集成了霍尔感应元件。3V~24V工作电压，在保持25K的采样频率条件下，工作电流低至1mA，同时具有良好的反向电压保护能力和过流保护能力，并且具有优良的温度补偿，使得芯片能在-40～150℃的环境中工作，并保持良好的性能和一致性。特别适用于对高采样频率和低功耗需要取得平衡的位置检测需求。 推荐应用：电动窗帘、微型直流无刷电机、汽车电吸门等
- 3V~24V工作电压，在保持25K的采样频率条件下，工作电流低至1mA
- 芯片能在-40～150℃的环境中工作，并保持良好的性能和一致性
推荐应用：电动窗帘、微型直流无刷电机、汽车电吸门等
型号 类型 采样频率 (Hz) 供电电压 (V) 功耗 (mA) 工作温度 (℃) 工作点 (Gs) 释放点 (Gs) 输出形式 封装形式 MT8511 单极开关 25K 3.0~24 1.0 -40~150 28 18 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8512 单极开关 25K 3.0~24 1.0 -40~150 120 90 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8562 锁存开关 25K 3.0~24 1.0 -40~150 20 -20 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8571 全极开关 25K 3.0~24 1.0 -40~125 ±32 ±27 内置10K上拉电阻 SOT-23, Flat TO-92 MT8572 全极开关 25K 3.0~24 1.0 -40~125 ±80 ±60 内置10K上拉电阻 SOT-23, Flat TO-92 MT8573 全极开关 25K 3.0~24 1.0 -40~125 ±60 ±40 内置10K上拉电阻 SOT-23, Flat TO-92 MT8551 全极开关 25K 3.0~24 1.0 -40~125 ±32 ±27 开漏输出 SOT-23, Flat TO-92 MT8552 全极开关 25K 3.0~24 1.0 -40~125 ±80 ±60 开漏输出 SOT-23, Flat TO-92 MT8553 全极开关 25K 3.0~24 1.0 -40~125 ±60 ±40 开漏输出 SOT-23, Flat TO-92 MT8711 单极开关 15K 2.4~24 0.6 -40~150 85 55 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8712 单极开关 15K 2.4~24 0.6 -40~150 130 100 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8713 单极开关 15K 2.4~24 0.6 -40~150 30 20 开漏输出 SOT-23, Small SOT-23, Flat TO-92 MT8763 锁存开关 15K 2.4~24 0.6 -40~150 20 -20 开漏输出 SOT-23, Small SOT-23, Flat TO-92
3.4 磁开关 – 微功耗系列
使用CMOS工艺，芯片内集成了霍尔感应元件
产品简介：该系列产品使用CMOS工艺，芯片内集成了霍尔感应元件。 2~5.5V工作电压，以及1.2uA超低功耗，并且具有优良的温度补偿，使芯片能在-40~125℃的环境中工作，进一步提升了产品一致性以及抗干扰能力。 推荐应用：智能水表/电表/气表、智能门锁、TWS蓝牙耳机、便携式榨汁杯、扫地机器人等。
- 2~5.5V工作电压，以及1.2uA超低功耗，并且具有优良的温度补偿
- 使芯片能在-40~125℃的环境中工作，进一步提升了产品一致性以及抗干扰能力
推荐应用：智能水表/电表/气表、智能门锁、TWS蓝牙耳机、便携式榨汁杯、扫地机器人等
| 型号 | 类型 | 采样频率 (Hz) | 供电电压 (V) | 功耗 (uA) | 工作温度 (℃) | 工作点 (Gs) | 释放点 (Gs) | 输出形式 | 封装形式 |
|---|---|---|---|---|---|---|---|---|---|
| MT8631 | 全极开关 | 20 | 2.0~5.5 | 1.2 | -40~125 | ±37 | ±25 | 推挽输出 | SOT-23, Flat TO-92, DFN1616 |
| MT8632 | 全极开关 | 20 | 2.0~5.5 | 1.2 | -40~125 | ±15 | ±9 | 推挽输出 | SOT-23, Flat TO-92 |
| MT8632AT-3D | 全极开关（3D感应） | 20 | 2.0~5.5 | 1.2 | -40~125 | ±15 | ±9 | 推挽输出 | SOT-23 |
| MT8633 | 全极开关 | 20 | 2.0~5.5 | 1.2 | -40~125 | ±10 | ±6 | 推挽输出 | SOT-23, Flat TO-92 |
| MT8651 | 全极开关 | 20 | 2.0~5.5 | 1.2 | -40~125 | ±37 | ±25 | 开漏输出 | SOT-23, Flat TO-92 |
| MT8652 | 全极开关 | 20 | 2.0~5.5 | 1.2 | -40~125 | ±16 | ±9 | 开漏输出 | SOT-23, Flat TO-92 |
| MT8652AT-3D | 全极开关（3D感应） | 20 | 2.0~5.5 | 1.2 | -40~125 | ±16 | ±9 | 开漏输出 | SOT-23 |
| MT8691 | 单极开关 | 20 | 2.0~5.5 | 1.2 | -40~125 | 35 | 25 | 推挽输出 | SOT-23, Flat TO-92, DFN1608, DFN1616 |
| MT8831 | 全极开关 | 20 | 1.6~5.0 | 1.7 | -40~85 | ±30 | ±20 | 推挽输出 | SOT-23, Flat TO-92, DFN1608, DFN1616 |
| MT8891 | 单极开关 | 20 | 1.6~5.0 | 1.7 | -40~85 | 30 | 20 | 推挽输出 | SOT-23, Flat TO-92, DFN1608, DFN1616 |
| MT8822 | 锁存开关 | 20Hz(Ctrl=1；1.2KHz） | 1.6~5.0 | 1.7uA(Ctrl=1；60uA） | -40~85 | 20 | -20 | 推挽输出 | DFN1616 |
| MT8823 | 锁存开关 | 1.2KHz | 1.6~5.0 | 60uA | -40~85 | 20 | -20 | 推挽输出 | SOT-23 |
微距检测芯片| 型号 | 类型 | 供电电压 (V) | 功耗 (uA) | 工作温度 (℃) | 输出形式 | 封装形式 |
|---|---|---|---|---|---|---|
| MT8001 | CMOS | 2.6V~5V | <5uA sleep 2.8mA awake | -20~85℃ | 开漏输出&I2C通讯 | DFN1616 |
3.5 磁开关 – 磁阻开关系列
磁阻一维感应开关与磁阻二维感应开关
产品简介：根据平行穿过磁场的强弱和角度不同，阻抗值发生变化的AMR桥阻与ASIC集成在单芯片中。通过与磁铁配合，进行非接触式位置检测。相比于霍尔传感器具有更高的精度（回差可以小于3高斯），对磁场平行感应，和不同方向的AMR桥阻配合实现360°两维感应的特点。 主要应用于不同感应角度与低功耗高频感应的应用场合，现有两个产品线，磁阻一维感应开关与磁阻二维感应开关。 磁阻一维感应开关：内置单路AMR桥阻，实现±25°夹角内磁场的检测。典型应用于需要防止剩磁干扰的精确位置检测。 推荐应用：工业气缸行程位置检测、智能水表与气表的流量计数与防磁攻击检测等。 磁阻二维感应开关：内置多路AMR桥阻，通过不同角度的摆放，实现360°平面内磁场的检测，典型应用于需要大感应角度的磁场的位置检测。 推荐应用：工业液位位置检测、智能电表防磁攻击检测等。
- 通过与磁铁配合，进行非接触式位置检测。
- 磁阻一维感应开关推荐应用：工业气缸行程位置检测、智能水表与气表的流量计数与防磁攻击检测等
- 磁阻二维感应开关：推荐应用：工业液位位置检测、智能电表防磁攻击检测等
磁阻一维感应开关
| 型号 | 类型 | 采样频率 (Hz) | 供电电压 (V) | 功耗 (uA) | 工作温度 (℃) | 工作点 (Gs) | 释放点 (Gs) | 输出形式 | 封装形式 |
|---|---|---|---|---|---|---|---|---|---|
| MT6325 | 全极开关 | 900 | 1.8~5.5 | 4.1 | -40~125 | ±17 | ±14 | 推挽输出 | DFN1616 |
| MT6325-L | 全极开关 | 900 | 1.8~5.5 | 4.1 | -40~125 | ±47 | ±38 | 推挽输出 | DFN1616 |
| MT6341 | 全极开关 | 20 | 1.8~5.5 | 1.3 | -40~125 | ±10 | ±8 | 推挽输出 | SOT-23, Flat TO-92 |
| MT6343 | 全极开关 | 20 | 1.8~5.5 | 1.3 | -40~125 | ±18 | ±15 | 推挽输出 | SOT-23, Flat TO-92 |
