16位高精度SIN/COS插补细分芯片IC-HOUSE TW8 TW28完美替换物料麦歌恩离轴编码器MT6728。

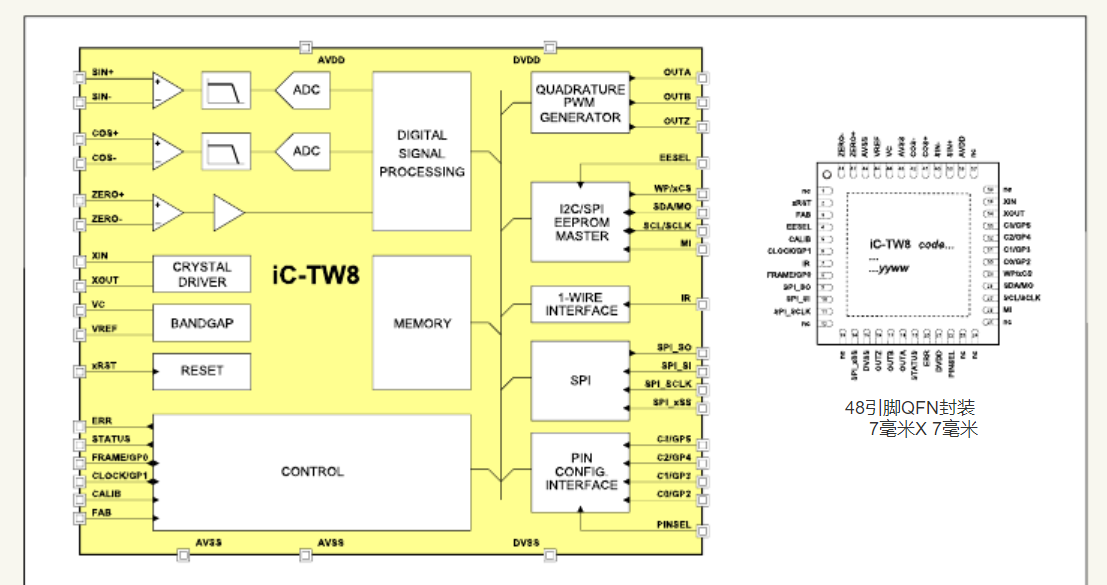

IC- TW8是一个通用的， 16位的内插装置，用于正弦/余弦信号，具有自动信号调理。该角度位置的计算仅为24微秒的延迟时间常数并且可以通过一个可选的二阶伺服回路被跟踪该提供滞后检索。自动信调节单元包括偏移compen-偿，幅度校正和相位校正。另外，TW8的LUT可以用于校正的数字化的相位角取决于传感器的谐波信号的失真。

IC-TW8的特点：
高达125 kHz的输入频率
20 mV到不同的正弦/余弦输入信号范围
1.4 V峰峰值每一段分数内插因子一柄[8 ... 65536] / [1 ... 32]
简单的自动单针校准
易CON组fi guration ：静态引脚（用于通用输出ABZ ）
高级CON组fi guration ： 1-Wire接口， 3线和4线SPI（ 32兆赫） ， EEPROM （ SPI或I²C)
PWM或ABZ正交编码器的输出信号
ABZ增量输出为8 MHz （ 32 MHz时边缘分离）
位置和速度读出（ 32位SPI ）
先进的错误处理和信号监控
静态64位LUT来弥补任意传感器扭曲
3.1 V至5.5 V的电源电压范围
-40 ° C至+ 125 ° C扩展级温度范围


     麦歌恩21位正余弦输入插补细分芯片-高精度解码IC MT6728QC-STD，完美替换IC-HOUSE TW8/TW28。

      MT6728QC-STD是麦歌恩微电子推出的新一代针对外部输入正、余弦信号的插补细分芯片。

      MT6728QC-STD接收外部输入的差分正、余弦模拟输入,对输入信号进行补偿解码之后,可输出最高分辨率为16,384脉冲/周期或者是65,536步/周期的AB增量信号(Z信号也可由外部输入获得);同时MT6728也提供了增量UVW输出,分辨率支持1~63对极/周期。

       MT6728QC-STD提供了3线SPI接口,供上位机或者MCU来读取芯片内部的21位角度、位置数值。同时单线输出的PWM也可提供分辨率为12位的角度数据。

       MT6728QC-STD提供了4个专用I/O口，用户通过外部电阻串分压输入可配置芯片部分寄存器参数(如ABZ分辨率等)。另外，用户也可以通过SPI接口对芯片各种参数进行配置，并将数据存储在芯片的EEPROM里。

       MT6728QC-STD的核心优势在于提供了用户端简洁自校准模式。用户无需和MT6728芯片进行数据交互、无需参考源、只需朝某个固定方向运动若干周期,就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差。

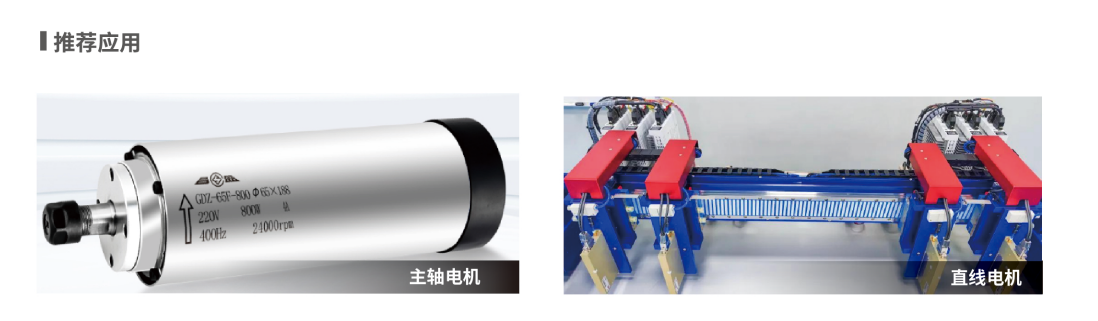

MT6728QC-STD应用:

直线电机

正余弦信号细分芯片

旋车转或者直线位移编码器

主轴编码器

替换光栅尺应用

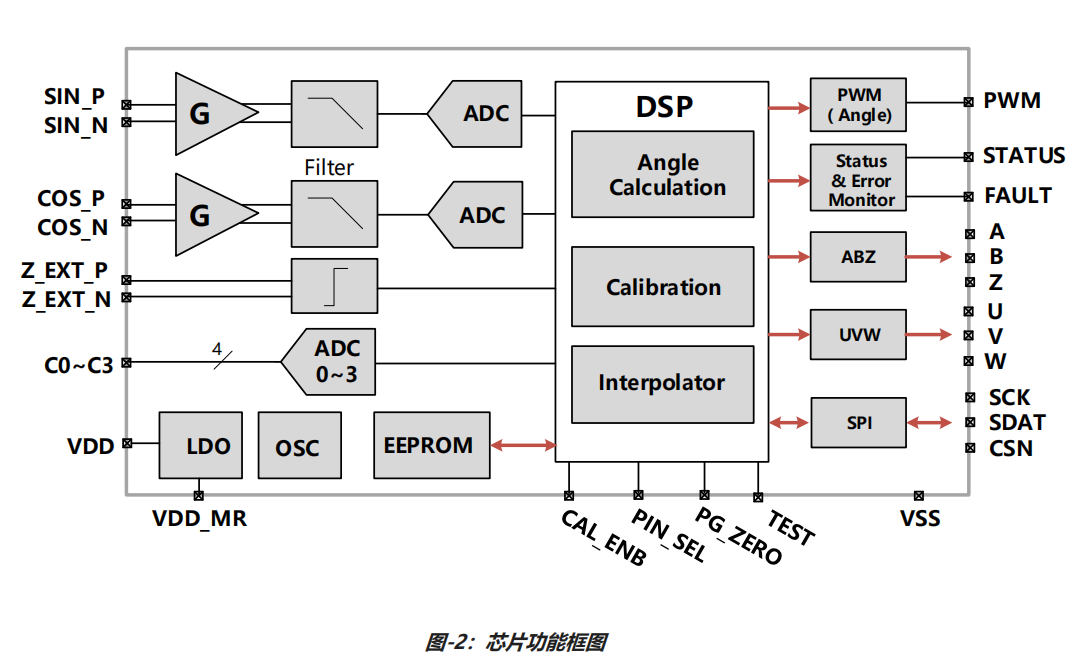

MT6728QC-STD芯片功能框图：

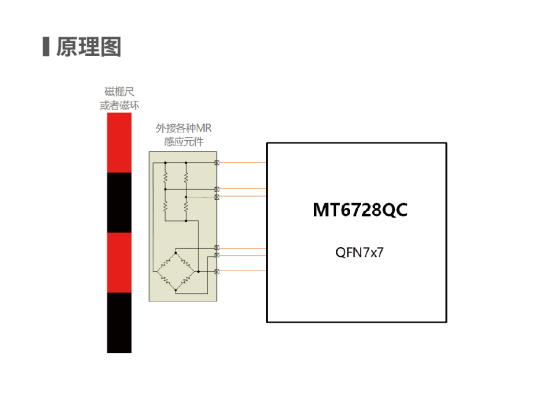

MT6728是一颗接收外部输入的正、余弦信号，对其进行角度解码计算并提供丰富的角度信号输出的解码细分芯片。如图-2所示，芯片接收外部(一般来说是各种磁阻惠斯通电桥的信号）输入的差分正、余弦信号，经过模拟前端电路的放大(G)和滤波后，被送入模数转换器(ADC);被放大并经数字量化的正、余弦信号最终进入数字信号处理器单元（DSP）进行补偿、校准和求解角度的运算;外部输入的差分Z信号被用来和内部Z信号(由正、余弦信号计算出的）同步后，得到用户想要的零位Z输出;经芯片计算得到的绝对值数字量角度数据可经SPI或PWM输出接口输出，同时进一步的信号处理会将绝对角度合成为增量ABZ、UVW输出。MT6728芯片中还包含了低压差稳压模块(LDO)、时钟振荡器(OSC)、电可擦除可编程存储器（EEPROM)等模块。

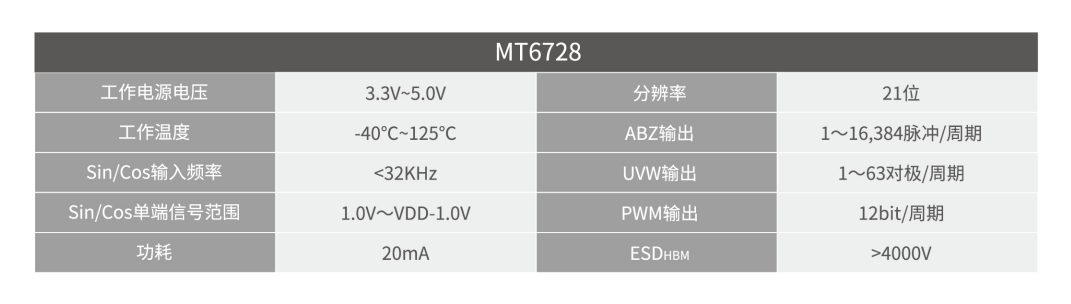

MT6728QC技术参数:

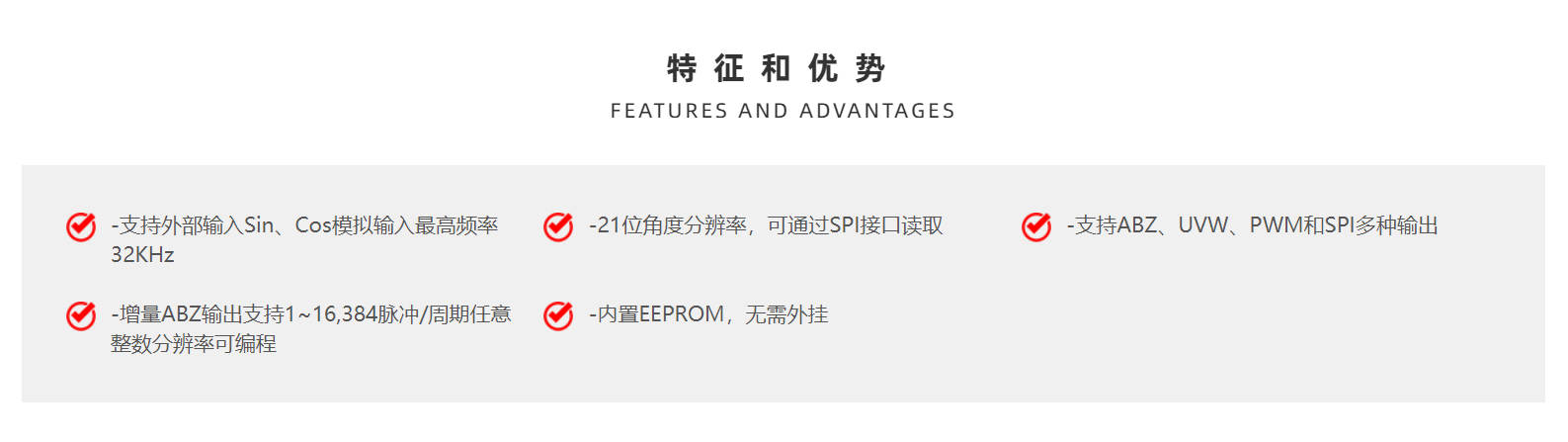

高分辨率 高精度解码IC MT6728QC-STD 特性和优势:

a.持外部差分Sin、Cos模拟信号输入，信号频率最高支持到32KHz

b.支持用户端简洁自校准，无需对外数据交互，无特殊运转要求

c.解码后的角度数据，可同时支持增量ABZ、增量uvw、PWM以及3线SPI绝对值接口输出

d.21位核心角度分辨率

e·匀速系统延时<2us

f.增量ABZ输出支持1~16,384脉冲/周期，任意整数分辨率用户可编程

g.增量UVW输出支持1~63对极任意整数对极可编程. 3.3~5.0V、-40~125℃温度范围内均可工作

h.内置3.0~～5.5V用户可编程EEPROM，无需外挂
