Wayon维安MCU代理商|新品速递 | WAYON推出8位MCU—WY8S8003系列
MCU(Micro Control Unit)，微控制单元,又称微控器或者单片机，是当下半导体市场的核心元器件之一，广泛应用于家电、消费电子、汽车电子、工业控制、计算机和网络通信等领域，在系统的自动化和智能化方面发挥着关键作用
作为专注于电路保护与功率控制解决方案提供商，维安重视MCU在构建完整产品生态中的作用，致力于为客户提供强大的产品支持，不断向市场推出创新的产品，本文展示的是一款WY8S8003微控制器系列芯片。
产品概述
WY8S8003系列MCU
WY8S8003
系统特性
WAYON
● 8051内核，兼容MCS-51
● 主频16MHz，精度常温±1%，全温±2%
● 温度范围：-40~105℃
● 宽压供电：2.2~5.5V
WY8S8003
高可靠
WAYON
● ESD HBM 7KV
● EFT 4.8KV，IEC61000-4-4 Class B
● LU ±200mA，JEDEC78E Class I
WY8S8003
低功耗
WAYON
● 支持三种低功耗模式
● Sleep模式下低于6uA，Standby模式下低于2uA
● 支持灵活的中断唤醒及事件唤醒
WY8S8003
片上资源
WAYON
● 最多18个GPIO引脚
● 全部引脚数字功能可任意配置
● 支持16个引脚中断灵活配置
● 100Kbps/400Kbps 主从I2C
● 全双工SPI，主机模式最高8M传输速率
● 两路UART通信接口
● 可配置的7档电源监测
● 内置1.2V基准电压
● 最多8通道12bit ADC
其高达16MHz主频及16KB 主存，能与MCS-51指令兼容，用户可方便地实现程序移植，在兼具良好的通用性基础上，ESD能力HBM达到7KV，EFT达到IEC61000-4-4的Class B级，LU达到JEDEC78E的Class I级别，具备良好的高可靠特性。
依赖其良好的适应性、可靠性及稳定性，产品量产以来已迅速在BMS、电机、安防、小家电、灯饰、电子烟、无线充等众多细分领域批量应用。
产品优势
WY8S8003系列MCU
WY8S8003
01
依托低功耗设计，助力长续航
采用基于IEEE1081的UPF低功耗技术，WY8S8003实现了Work、Idle、Sleep和Standby模式，Work电流（2.4mA）和Standby电流（2uA），其最低功耗可相比业内同规格芯片节省50%以上，动态功耗节省20%以上，助力电池类产品续航时间的提升。
WY8S8003
02
灵活配置，让设计更简单
WY8S8003支持从8PIN、10PIN、16PIN到20PIN多种封装类型，并具备数字管脚全映射能力，所有18个GPIO均可配置为任意的数字功能，为客户的设计带来了更高的灵活性，真正实现管脚资源“零浪费”，为用户提供更优的BOM尺寸和成本方案。
WY8S8003
03
经济适用的成本
WY8S8003全系列封装均配备仅1对电源，高精度的嵌入式16MHz高速时钟，多个驱动能力高达50mA的GPIO端口及内置上拉配置，依托MCU技术的集成能力，支持用户使用更少的周边部件实现更小的PCB尺寸，从而对BOM成本进行充分优化。
WY8S8003
04

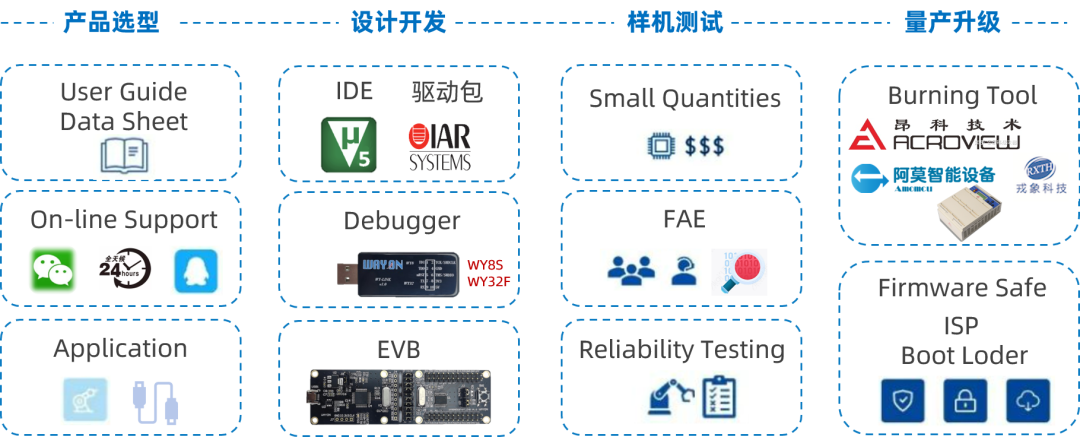

完善的开发工具和生态系统
MCU产品的核心要素，除了设计技术的领先性和市场定位的准确性，更为重要的软实力是生态系统的完善性。维安在构建MCU生态时从开发支持方面入手，提供包括基于通用IDE的开发调试套件、在线和离线升级及烧录，以及芯片最小系统开发板、全功能开发板、行业应用开发板等，为用户从产品选型到量产升级，提供全系开发支撑。客户可在官网，进行相关产品手册、IDE插件、驱动函数包、程序样例下载。
为了满足客户日新月异的应用需求，维安持续推出各种应用场景的MCU产品解决方案，这其中颇具代表性的是BMS产品解决方案。

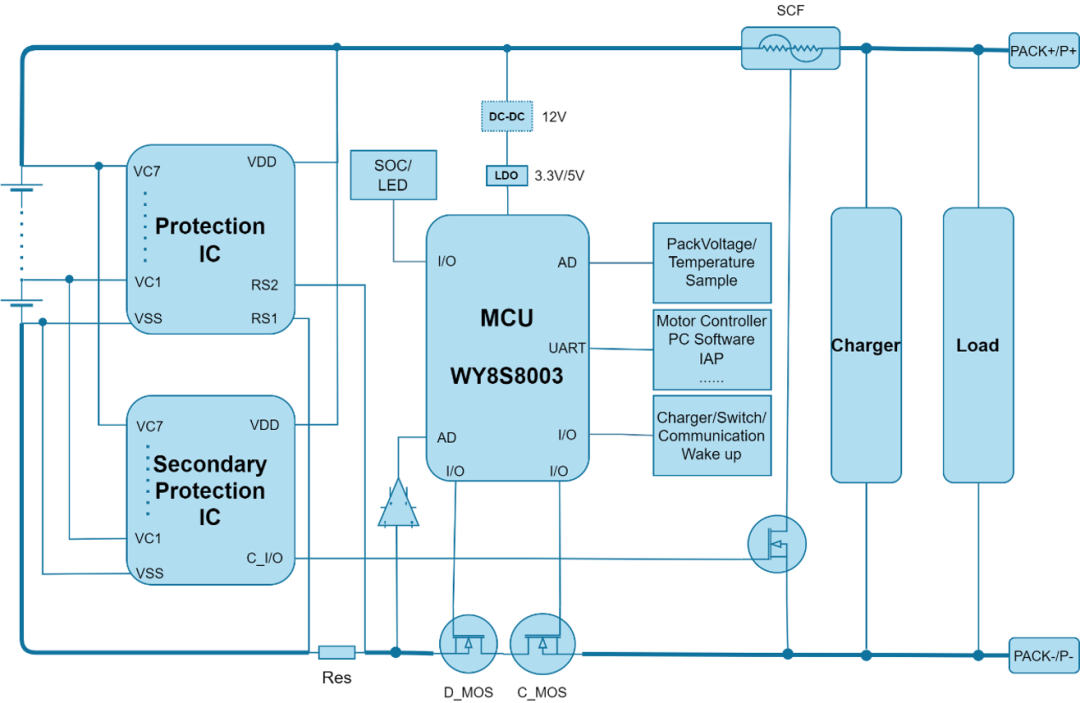

BMS方案框图

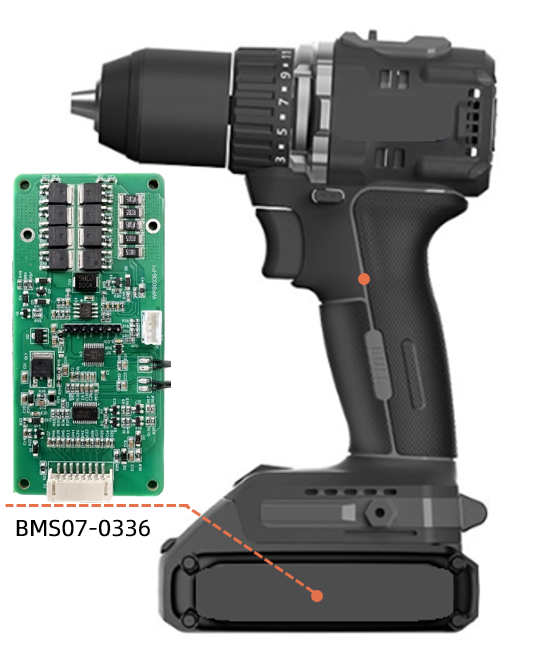

电动工具一体机方案
BMS方案参数说明
WY8S8003系列MCU
WY8S8003
功能介绍
WAYON
● 单体电压、总压、电流、温度保护
● 软件&硬件保护参数可调
● SOC/SOH/SOX、UART通讯等
● 低功耗35uA
WY8S8003
参数范围
WAYON
● 标称：5串，20V，2000mAh
● 放电：持续20A，充电：2A
● 短路：200A/250us
WY8S8003
特点优势
WAYON
● 可匹配 4~7 串PACK
● TUV/UL认证(须带二次保护)
● 功能定制、板型定制
该方案采用WY8S8003的5~16串 BMS控制方案，MCU与模拟前端共同控制，具有过充电保护、过放电保护、温度保护和二次保护等保护功能，适用于机器人、无人机、便携式电动工具、园林工具、电动滑板车、两轮车等应用。
维安提供从方案设计到软硬件设计、调试的全栈技术支持。在帮助用户了解新产品的同时，也会给出开发相关外设的入门与进阶资料，包括软件开发环境、硬件开发环境等，加速客户产品开发周期和降低成本。
