维安WAYON代理商|提升安全,维安175℃ 结温车规级TVS更给力

时间:2023-11-12       发布人:京柏微       点击量:

TVS(Transient Voltage Suppressor)即瞬态电压抑制器,又称雪崩击穿二极管,是在稳压管的工艺基础上发展而来的一种新产品,其外形及电路符号都与普通的二极管无异。

其常并联于被保护系统的前级,当电路正常工作时,TVS处于截至状态(高阻态),不影响电路工作。当电路出现异常过电压并达到TVS(雪崩)击穿电压时,TVS迅速由高阻态突变为低电阻状态,将异常过电压导致的瞬时过电流泄放到地,同时把异常过电压钳制在较低的水平,从而保护后级被保护系统免遭异常过电压的损坏,当异常过电压消失后,TVS阻值又恢复为高阻态。

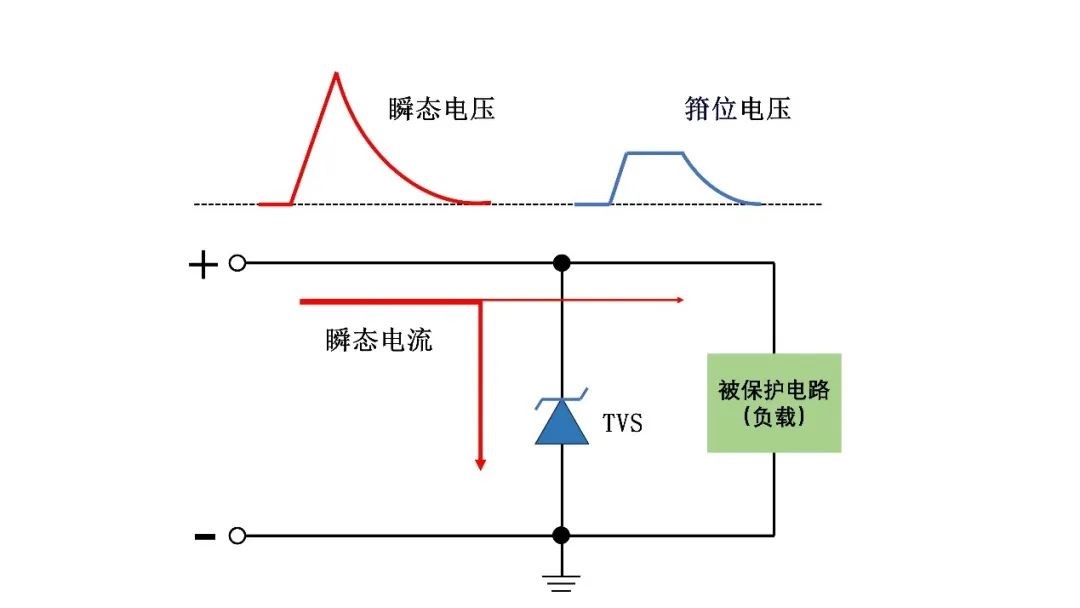

图1:TVS二极管工作原理

工欲善其事,必先利其器,要用好TVS,必须先了解其关键的参数,特别是车用TVS

汽车穿梭在城市、山野田间,需要承受高温、寒冷和潮湿等复杂环境,故TVS有时候需要在恶劣的温度下工作,对结温要求较高。另外其反向漏电流IR随温度升高而增大;反向峰值脉冲功率PPPM随结温增加而下降,从+25℃上升到+175℃,功率约降低50%以上。TVS额定结温决定了其能够承受的最大工作温度,高结温可以保证TVS二极管在高温下正常工作并减少故障发生率。

TVS二极管失效时间与温度的关系可由阿伦尼斯经验方程得出:

(式一)

式中:AT为不同温度下元器件失效时间比值;Ea为激活能(eV);Kb为波尔兹曼常数(eV/K);t1为温度T1下的元器件失效时间(h);t2为温度T2下的元器件失效时间(h),由公式可知,二极管的芯片温度每升高10℃,芯片的可靠性降低50%,传统Si 半导体在温度超过了175℃时就有可能损坏。

随着电子技术的发展,TVS二极管的材料和制造工艺不断得到改进,维安在不影响器件寿命以及保证器件低故障率的条件下,成功开发了具有175℃结温的TVS产品系列

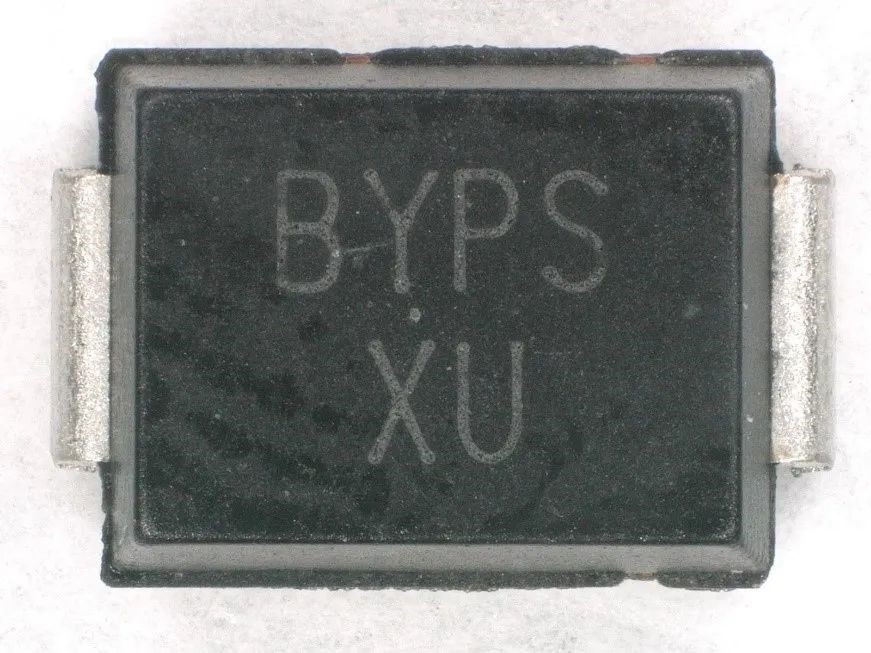

图2:维安175℃结温TVS二极管外观图

该系列产品在封装上引入了许多特殊设计,同时在芯片工艺流程和版图上也进行了针对性的优化。

以器件WS58P6SMB-BHT-AT为例,型号中-B代表器件为双向器件,HT代表高结温(Tj=175℃)系列,-AT表示其已经通过AEC-Q101认证,可以用于车载,图2为该器件的外观,封装类型为DO-214AA。

维安175℃结温TVS二极管系列目前共计约118种规格型号,表1为型号汇总表。产品均采用常温与高温热测试相结合的测试方法,对高温漏电进行了完整评估

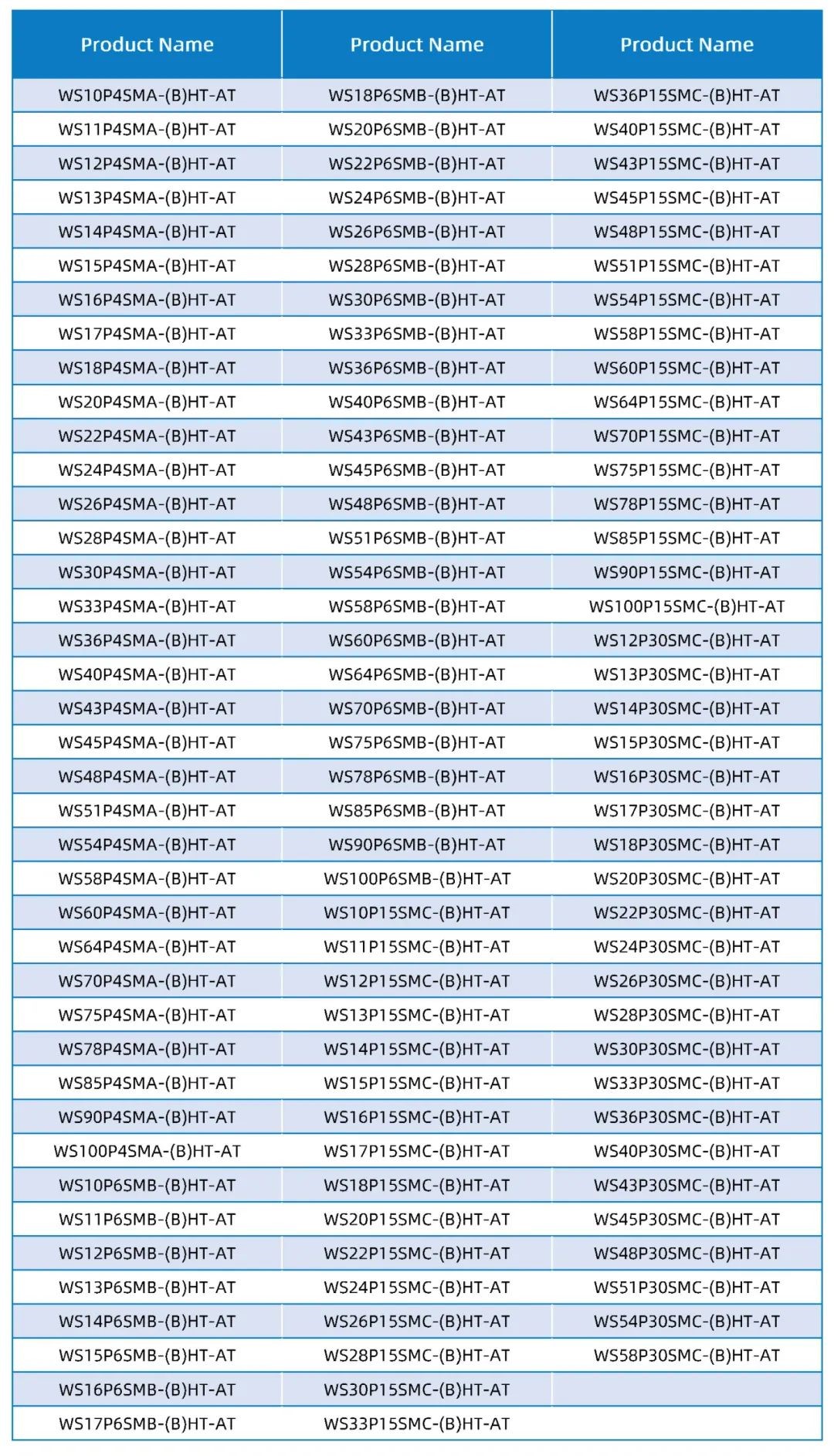

表1:维安175℃结温TVS二极管型号汇总

175℃结温的TVS二极管的成功研发是维安在电路保护产品领域一个新的里程碑,也将极大地拓展维安电路保护产品的应用范围和应用场景。

未来,未来维安将持续致力于产品研发,不断提升其性能表现,并通过完善的质量管理体系和客户服务标准赋能终端用户需求,持续提升产品竞争力。
