维安TVS|新能源汽车的“隐形护卫”,揭开Wayon维安Auto TVS的神秘面纱
什么是TVS二极管（ESD保护二极管）？瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与最大箝位电压VC的乘积，即Pm=IPP*
汽车行业经历了百年发展历史，在传统燃油汽车之外，随着人们环保意识的增强，新能源汽车成为了发展低碳经济的必然选择，也是未来汽车产业发展的必然趋势。新能源又称非常规能源，是指传统能源之外的各种能源形式。新能源汽车中电子控制、车载娱乐多媒体、导航、车载通信等电子系统的增多使得电子线路的防护端口越来越多，兼之汽车端口电磁环境较消费电子更加恶劣，作为新能源汽车的核心部件，三电系统的浪涌防护不仅关系着整车性能，还与行车安全息息相关。
维安(WAYON) WSxxP30SMC(-B)-AT系列产品是一款高可靠性的车规级TVS产品，作为一种钳位型的过电压保护器件，使用时可并联在被保护电路两端，具有精确导通、快速响应、浪涌吸收能力强、可靠性高等特点。适用于车身电源、导航仪表、车灯等端口的瞬时过电压防护。WSxxP30SMC(-B)-AT系列产品封装形式为常规SMC（8.0×6.0×2.5mm）封装，其较小尺寸可以满足汽车多部位的瞬时过压防护。

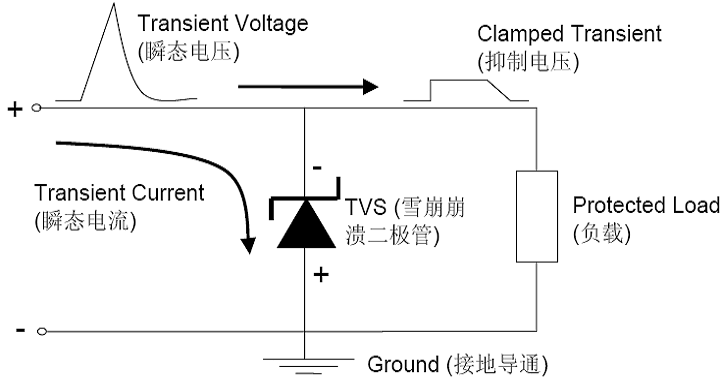

TVS工作原理：
当电路处于平稳正常工作状态时，TVS器件反向截止无动作，此时其高阻保证几乎无电流流经TVS，不影响电路正常工作。当电路中有超过电路正常工作电压的瞬时过电压时，TVS二极管发生雪崩，提供给瞬时电流一个超低电阻通路，同时吸收大电流，将其两端间的电压钳位在预定数值VC（Clamping Voltage）上，从而保护后级电路免受瞬态高能量的冲击而损坏。当瞬时过电压结束后，TVS自动恢复反向截止状态，使整个回路进入正常电压。

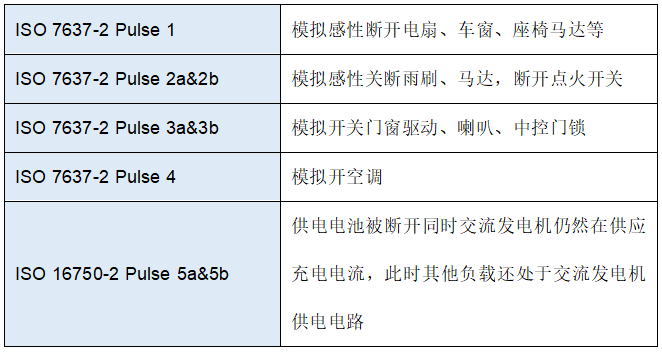

Operation during a Surge作为AC或DC电压端口的防护器件，TVS针对不同电压应用端口需要遵循不同的浪涌测试标准，例如针对静电防护的IEC 61000-4-2标准、针对电源口防护的IEC 61000-4-5标准、针对信号口防护的ITU K21标准等。而车规级TVS由于特殊的汽车应用环境，对其的过压防护需要遵循ISO 7637-2标准及ISO 16750-2标准：

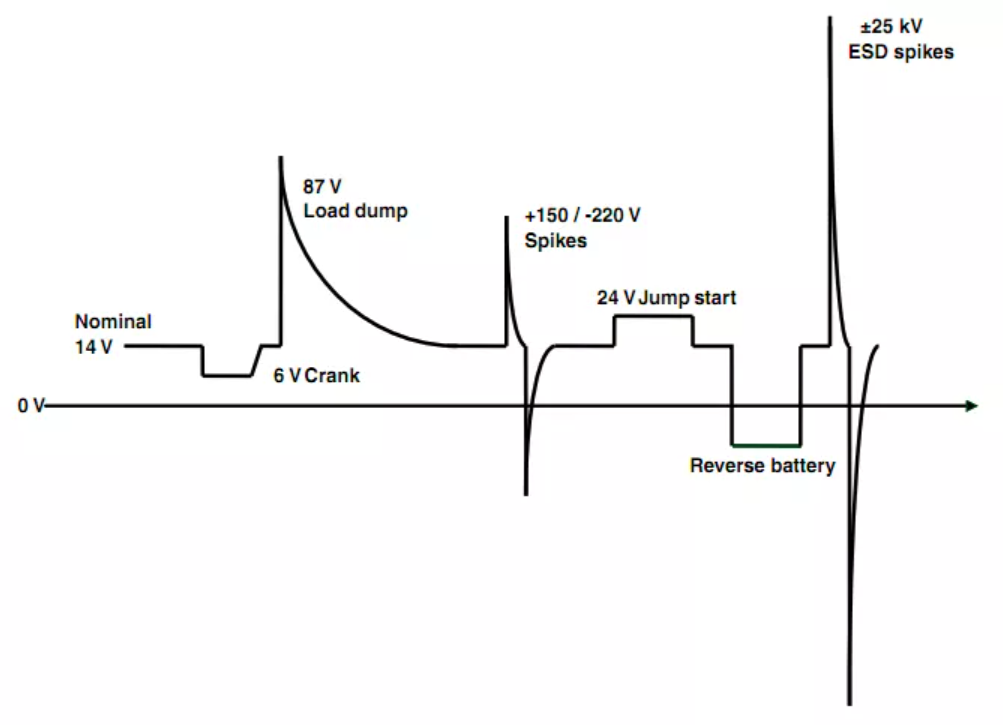

汽车电源线波动电压

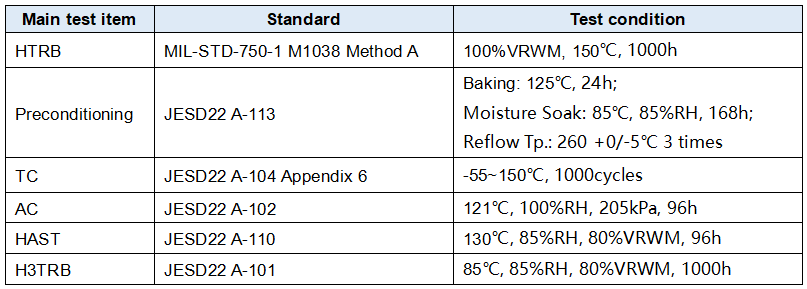

车规级TVS除了针对汽车应用环境有特殊的过压测试标准，在可靠性方面更要求需要通过AEC-Q101标准《AEC-Q101 Failure Mechanism Based Stress Test Qualification for Discrete Semiconductors in Automotive Applications》，其中信赖性试验相比非车规级产品具有更加严苛的要求：

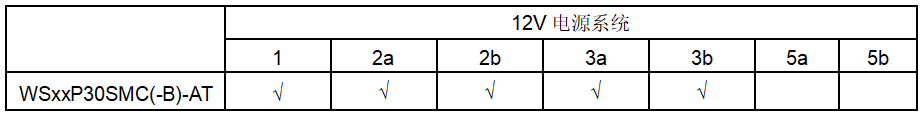

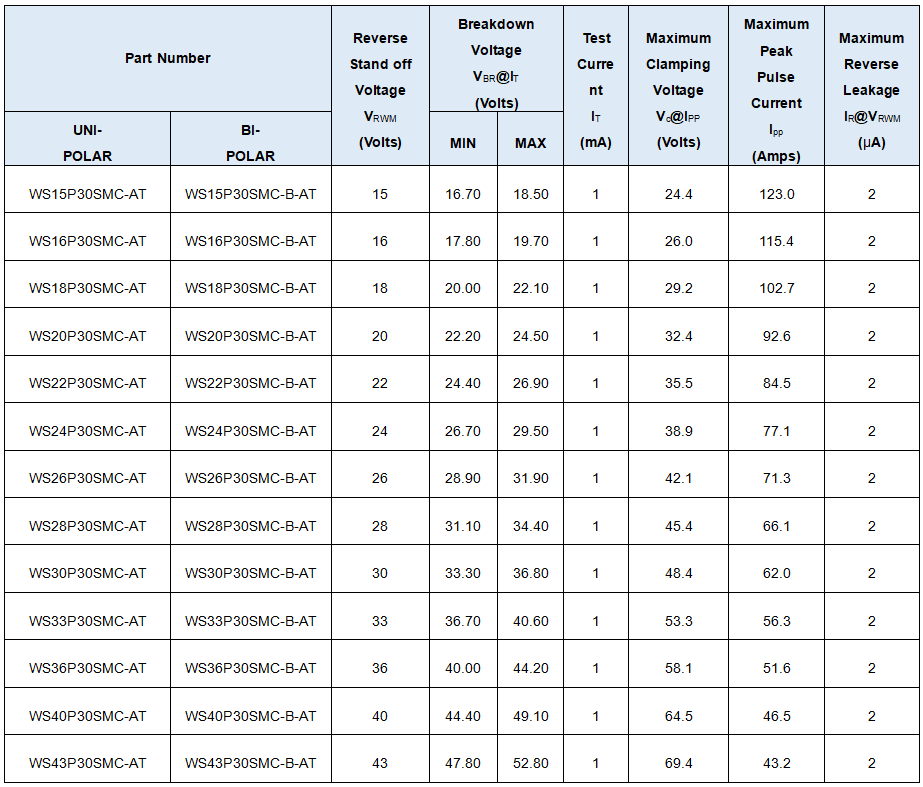

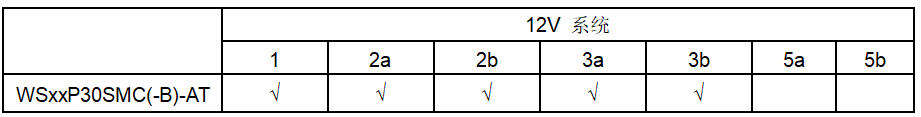

维安车规级TVS WSxxP30SMC(-B)-AT系列产品具有卓越的抗瞬时过压能力，及优秀的AEC-Q101信赖性，为车规级电路应用提供稳定可靠的安全防护。目前该系列产品电压覆盖汽车12V电源系统和24V电源系统，满足汽车客户的广泛需求。该产品系列参数规格如下：
WSxxP30SMC(-B)-AT系列型号：
WS15P30SMC-AT/WS16P30SMC-AT/WS18P30SMC-AT/WS20P30SMC-AT/WS22P30SMC-AT/WS24P30SMC-AT/WS26P30SMC-AT/WS28P30SMC-AT/WS30P30SMC-AT/WS33P30SMC-AT/WS36P30SMC-AT/WS40P30SMC-AT/WS43P30SMC-AT
Automotive Level 3000W TVS
1.Type：Automotive
2.UNI-POLAR Part No.：WS15P30SMC-AT
3.BI-POLAR Part No.：WS15P30SMC-B-AT
4.Package：SMC
5.Peak Pulse Power Ppp(W)：3000
6.Reverse Stand off Voltage VRWM(V)：15
7.MIN VBR (Volts)@IT：16.7
8.MAX VBR (Volts)@IT：18.5
9.Test Current IT(mA)：1
10.Maximum Clamping Voltage Vc@Ipp(V)：24.4
11.Maximum Peak Pulse Current Ipp(A)：123
12.Maximum Reverse Leakage IR @VRWM(μA)：2
