线性稳压电源是指调整管工作在线性状态下的直流稳压电源。线性电源LDO（LOW DROP OUT）分为串联式和并联式，串联式负载通过电阻分压方式获得稳定电压，因此效率较低，通常为60%，且动态性较差；并联式通过分流方式消耗一部分功率，效率更低，容易产生精准电压。
线性稳压电源是比较早使用的一类直流稳压电源。线性稳压直流电源的特点是：输出电压比输入电压低、反应速度快、输出纹波较小、工作产生的噪声低、效率较低（现在经常提到的LDO就是为了解决效率问题而出现的）、发热量大（尤其是大功率电源），间接地给系统增加热噪声。

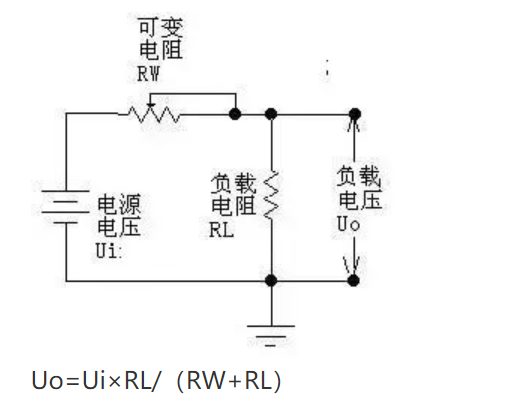

工作原理：我们先用下图来说明线性稳压电源调节电压的原理。图1如上图所示，可变电阻RW跟负载电阻RL组成一个分压电路，输出电压为：
因此通过调节RW的大小，即可改变输出电压的大小。请注意，在这个式子里，如果我们只看可调电阻RW的值变化，Uo的输出并不是线性的，但如果把RW和RL一起看，则是线性的。还要注意，我们这个图并没有将RW的引出端画成连到左边，而是画在右边。虽然这从公式上看并没有什么区别，但画在右边，却正好反映了“采样”和“反馈”的概念。实际中的电源绝大部分都是工作在采样和反馈的模式下的，使用前馈方法很少，或是用了，也只是辅助方法而已。
如果我们用一个三极管或者场效应管来代替图中的可变阻器，并通过检测输出电压的大小，来控制这个“变阻器”阻值的大小，使输出电压保持恒定，这样我们就实现了稳压的目的。这个三极管或者场效应管是用来调整电压输出大小的，所以叫做调整管。
像图1所示，由于调整管串联在电源跟负载之间，所以叫做串联型稳压电源。相应的还有并联型稳压电源，就是将调整管跟负载并联来调节输出电压，典型的基准稳压器TL431就是一种并联型稳压器。所谓并联的意思，就是像图2中的稳压管那样，通过分流来保证衰减放大管射极电压的“稳定”。也许这个图并不能让你一下子看出它是“并联”的，但细心一看，确实如此。不过，这里还要注意一下：此处的稳压管是利用它的非线性区工作的。因此，如果认为它是一个电源，它也是一个非线性电源。
由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。这是线性稳压电源的一个最主要的一个缺点。
一般来说，线性稳压电源由调整管、参考电压、取样电路、误差放大电路等几个基本部分组成。另外还可能包括其它部分（例如保护电路，启动电路等）。下图是一个比较简单的线性稳压电源原理图（示意图省略了滤波电容等元件）。取样电阻通过取样输出电压，并与参考电压比较，比较结果由误差放大电路放大后，控制调整管的导通程度，使输出电压保持稳定。图2常用的线性串联型稳压电源芯片有：
WR0331：手环、GPS、智能音箱
WR0114：穿戴类客户，电子烟
WR0332：手机、摄像头模组、麦克风（耐压值不够）、消费、安防、网通，通用型号，高PSRR：70db 封装SOT23-5 DFN
WR0340: 无负载电容
WR0512: 网通、平板----电流大，LOWS电压低
WR0603: 大电流、可调，应用广
WR1006: 手机--- 降低功耗及发热量
WR0338: 智能锁、电子烟、网通--18V耐压 带使能脚SOT23-5
WR0116: 电动玩具、小家电、PD充电（客户：三星PD 65W） ---对精度无太高要求，高耐压值100mA 替合泰HT75XX。
WR0115：仪器仪表，智能家居
WR0515: 电动工具（对电流分档要求高）-----40V 500MA，高耐压值
保护IC：-----整体缺货，设计前和陈经理确认产能及交期
主力方向：保护类IC （OCP OVP EFUSE-电子保险丝、TYPE-C)
一、TYPE-C（综合保护IC）：
WP5801---笔电----- PD3.0，最大耐压值24V
二、OCP:
WP25P041T5 (75mA-400mA)
WP25P21XX (400mA-2A) 输入2.5-5.5V 耐压6V
SOT23-5 SOT23-6 DFN-6
三、OVP:
1、12PIN:
WP3881 新一代OVP, 12球--手机使用最多、儿童充电手表（小天才）
WP3116 新一代直接替代3881
WP3883过压功能，未带易反复浪涌
2、6PIN
四、EFUSE
WP1430 : SOT23-6 过压过流保护点固定
WP1111: 新一代 过压过流保护点可调 TDFN-2
深圳市京柏微科技有限公司是维安WAYON代理商,代理的产品有维安电源管理 IC,维安LDO,维安PPTC，维安保险丝，维安ESD，维安IGBT，维安二三极管，维安TVS，维安MOS，维安充电IC，维安负载开关等产品。
