Wayon维安代理商|应用于工控电脑WAYON POWER SWITCH 电源开关WP25141T5-B WP25101T5-B WP25P21T5-B
维安/WAYON WP25141T5-B WP25101T5-B WP25P21T5-B SOT23-5 负载开关/LOAD SWITCH由一级代理商京柏微提供服务，有原厂授权代理证书，提供原厂技术支持。
应用于工控电脑WAYON POWER SWITCH 电源开关WP25141T5-B WP25101T5-B WP25P21T5-B。

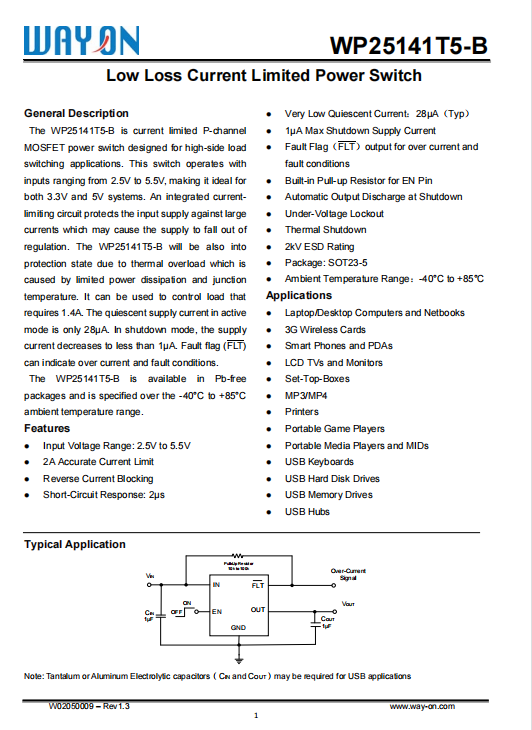

WP25141T5-B是目前限制P沟道MOSFET功率开关设计的高侧负载开关应用。这种开关的输入范围从2.5V到5.5V，使得它对3.3V和5V系统都是理想的。集成限流电路保护输入电源不受较大电流的影响，这可能导致电源不正常。WP25141T5-B也将由于有限的功耗和结温引起的热过载而处于保护状态。它可以用来控制需要1.4A的负载，激活器中的静止电源电流仅为28 uA。在关机模式下，电源电流下降到小于1uA，故障标志(Flt)可以指示过电流和故障状态，WP25141T5-Bis存在于Pb-freepackage中，在-40°℃到+85°环境温度范围内指定。
WAYON维安代理商代理的全系列产品有：
1、过电流防护类贴片PTC：电流值0.2A 0.3A 0.5A 0.75A 1.1A 1.5A 2A 2.6A 3.5A 4A等。
2、静电防护类产品DFN封装ESD：电容值0.3PF/ 1PF/ 3PF /7PF/ 10PF，电压3.3V/ 5V /7V/ 12V/ 15V /18V /24V/ 36V。
ESD产品系列有：WE03DS-B /WE05DLCS-B/WE05DS-BA/WE05DF-BN/WE05DLCF-B/WE05DUCF-B/WE05DRF-B/WE05D5BC-B/WE05D5LC-B/WE05D5UC-B/WE3.3DF-B/WE05D9-B/WE07DF-B/WE12DF-B/WE15DF-B/WE18DF-B/WE24DF-B/WE36D5/WE15DRF-B/WE18DRF-B等
3、USB、RJ45、HDMI端口防护：WE05DUCF-B/ WE05DRF-B/ WE05R/ WS05R/ WS03DLC-B/ WE05-4RVLC/ WS05-4R2P/ WS05-4R3P等。
4、浪涌防护类器件：DFN1610/SOD323/SOD123/DFN2020-3L封装的器件.
浪涌防护类器件型号有:WS4.5DP/WS05DPF/WS4.5D3HP/WS4.5D3HP3K-B/WS07D3HP/WS07DP/WS7.0P4S1-B/WS12DP/WS12D3HP/WS12P4S1-B/WS24P4S1-B/WS12P4N3/WS15P4N3/WS26P4N3等。
5、固体放电管SMA封装:WES806S2MC//WES806S2/WES506S2/WES306S2UC，SMB封装
型号有：WES806S/WES806***/WES806SUC/WES1006S/WES1006***/WES1006SUC。
气体放电管1206封装的：GDTN2RS3-90 、GDTN2RS3-400。
气体放电管1812封装的GDTN2RS5-90 、GDTN2RS5-400等。
6、OVP保护IC型号： WP3881 /WP3881L /WP3882等
7、ESD&CM filter 型号有：WECM5412P WECM5411P/ WECM5412P/ WECM5413P/WECM3413P等。
8、功率TVS管型号：SMA SMB封装系列产品及DO-218AB封装 SM8S33A/ SM8S22A等。
9、Load Switch负载开关（保护IC）
WP25P21T5, WP25P21T5-B封装SOT-23-5
应用：网络电视，机顶盒，路由器，交换机
WP25141T5, WP25141T5-B封装SOT-23-5
应用：智能音箱，TWS耳机，智能手表，VR游戏手柄，智能手环
WP25101T5,WP25101T5-B封装SOT-23-5
WP250651T5, WP250651T5-B封装SOT-23-5
WP25P041T5, WP25P041T5-B 封装SOT-23-5
Wayon维安代理商京柏微TVS/ESD产品快速选型推荐表：
型号 封装 电容值 交期 典型应用
0402尺寸
WE05DF-BN FBP0402 10pPF;单路双向ESD 2周手机/ GPS/POS机/PC防静电/侧边按键
WE05DLF FBP0402 1PF;单路单向低容ESD 2周手机、GPS、MID/车载收音机天线/USB2.0
WE05DLCF-B FBP0402 0.5PF;单路双向超低容ESD 手机、GPS、MID/车载收音机天线/USB2.0、3.0
WE05DUCF(-B) FBP0402 0.5PF;单路,单双向超低容ESD 2周手机、GPS、车载天线/USB2.0、3.0
WE05DRF-B 402 0.25PF 2周手机、GPS、车载天线/USB2.0、3.0
0603尺寸
WE05D5BC-B SOD523 10PF/单路双向ESD 2周GPS/POS机/PC,MID车载设备防静电/侧边按键
WE05D5MC SOD523 1.0PF/单路单向低容ESD 2周GPS/POS机,DVR/MID/USB2.0
WE05D5UC SOD523 0.5PF/单路单向超低容ESD 2周HDMI,DVI,USB2.0、3.0防静电
WE05M5LC SOT523 0.6PF(线与线间容值)/双路单向ESD 2周DVR/MID/ USB2.0、3.0/
WEP060RF0603 SMD 0.15PF 2周GPS/POS机,DVR/MID/USB2.0、3.0
0805尺寸
WE05D3LC-B SOD323 1.5PF/单路双向ESD 2周GPS/POS机/PC,MID车载设备防静电,USB2.0
WE05M3LC SOT323 0.6PF(线与线间容值)/双路单向ESD 2周GPS/POS机,DVR/MID/USB2.0
多路TVS阵列
WS05-4R2P DSON-10 0.3PF(线与线间容值)/4路双向ESD 2.5周HDMI,DVI（机顶盒/CVT）
WS05-4R4M MSOP-10L 0.3PF(线与线间容值)/4路单向ESD 2.5周HDMI,DVI（机顶盒/CVT）
WEF04-1002F2 DFN-8L 20PF/4路单向ESD 2.5周手机、GPS/MID视频/音频ESD/EMI
WEF08-1002F2 DFN-16L 20PF/8路单向ESD 2.5周手机、GPS/MID视频/音频ESD/EMI
WE05-4RVLC SOT23-6L 0.7PF(线与线间容值)/4路单向ESD 2.5周
网络交换机/EPON/GPON/路由器 无线AP,保护2个USB2.0
WE05MLC SOT23 0.6PF(线与线间容值)/2路单向ESD 2.5周DVR/MID/ USB2.0
WS12M2T SOT23 100PF/2路单向ESD 2.5周RS485/ 232
| Part No. | DESCRIPTION | EN | VIN (V) | ILIMIT (mA) | PRECISION | IQ(µA) | RON(mΩ) | FLT | OVP | TA (℃) | PACKAGE | Data sheet |
|---|
| WP250052T3-B | 50mA ,Low Power | No | 2.5-5.2 | 75 | 0.2 | 100 | 250 | No | Yes | -40 ~ +85 | SOT23-3 | |
| WP250152T3-B | 150mA,Low Power | No | 2.5-5.2 | 200 | 0.2 | 100 | 250 | No | Yes | -40 ~ +85 | SOT23-3 |  |
| WP250252T3-B | 250mA,Low Power | No | 2.5-5.2 | 400 | 0.2 | 100 | 250 | No | Yes | -40 ~ +85 | SOT23-3 | |
| WP250652T3-B | 650mA,Low Power | No | 2.5-5.5 | 1000 | 0.2 | 28 | 70 | No | No | -40 ~ +85 | SOT23-3 | |
| WP25102T3-B | 1A,Low Power | No | 2.5-5.5 | 1500 | 0.2 | 28 | 70 | No | No | -40 ~ +85 | SOT23-3 | |
| WP25142T3-B | 1.4A,Low Power | No | 2.5-5.5 | 2000 | 0.2 | 28 | 70 | No | No | -40 ~ +85 | SOT23-3 | |
| WP250051T5-B | 50mA,Low Power | Yes | 2.5-5.2 | 75 | 0.2 | 100 | 250 | Yes | Yes | -40 ~ +85 | SOT23-5 | |
| WP250151T5-B | 150mA,Low Power | Yes | 2.5-5.2 | 200 | 0.2 | 100 | 250 | Yes | Yes | -40 ~ +85 | SOT23-5 | |
| WP25021T5-B | 200mA,Low Power | Yes | 2.5-5.2 | 300 | 0.2 | 100 | 250 | Yes | Yes | -40 ~ +85 | SOT23-5 | |
| WP250251T5-B | 250mA,Low Power | Yes | 2.5-5.2 | 400 | 0.2 | 100 | 250 | Yes | Yes | -40 ~ +85 | SOT23-5 | |
| WP250651T5-B | 650mA,Low Power | Yes | 2.5-5.5 | 1000 | 0.2 | 28 | 70 | Yes | No | -40 ~ +85 | SOT23-5 | |
| WP25101T5-B | 1A,Low Power | Yes | 2.5-5.5 | 1500 | 0.2 | 28 | 70 | Yes | No | -40 ~ +85 | SOT23-5 | |
| WP25141T5-B | 1.4A,Low Power | Yes | 2.5-5.5 | 2000 | 0.2 | 28 | 70 | Yes | No | -40 ~ +85 | SOT23-5 | |
| WP25P041T5-B | 400mA Max,Adjustable,Low Power | Yes | 2.5-5.2 | 75-400 Selectable | 20%@400mA | 100 | 250 | No | Yes | -40 ~ +85 | SOT23-5 | |
| WP25P21T5-B | 2A Max,Adjustable,Low Power | Yes | 2.5-5.5 | 400-2000 Selectable | 20%@1A | 28 | 70 | No | No | -40 ~ +85 | SOT23-5 | |
| WP25P21F6-B | 2A Max,Adjustable,Low Power | Yes | 2.5-5.5 | 400-2000 Selectable | 20%@1A | 28 | 70 | Yes | No | -40 ~ +85 | DFN-6 | |
| WP25P21T6-B | 2A Max,Adjustable,Low Power | Yes | 2.5-5.5 | 400-2000 Selectable | 20%@1A | 28 | 70 | Yes | No | -40 ~ +85 | SOT23-6 | |
| WP2106 | 2A Max,Adjustable,Low Power | Yes | 2.5-5.5 | 400-2000 Selectable | 20%@1A | 28 | 70 | Yes | No | -40 ~ +86 | SOT23-5 | |
| WP2202* | 2A Max,Low Quiescent Current | YES | 2.5-5.5 | 400-2500 Selectable | 0.2 | 23 | 50/70 | No | No | -40 ~ +85 | SOT23-5 | |
| WP2301* | 3AMax,Low Quiescent Current | YES | 2.7-6 | 700-3300 Selectable | 0.2 | 30 | 50/70 | Yes | No | -40 ~ +85 | SOT-23-3 TSOT-23-5(FC) | |
| WP2201* | 2A Max,Low Quiescent Current | YES | 2.7-5.5 | 550-2400 Selectable | 0.2 | 130 | 50/70 | Yes | No | -40 ~ +85 | SOT23-6 DFN2*2-6 |
