Magntek麦歌恩变频器专用芯片MT9523是MagnTek麦歌恩最新推出的新一代电流检测芯片，是完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片。

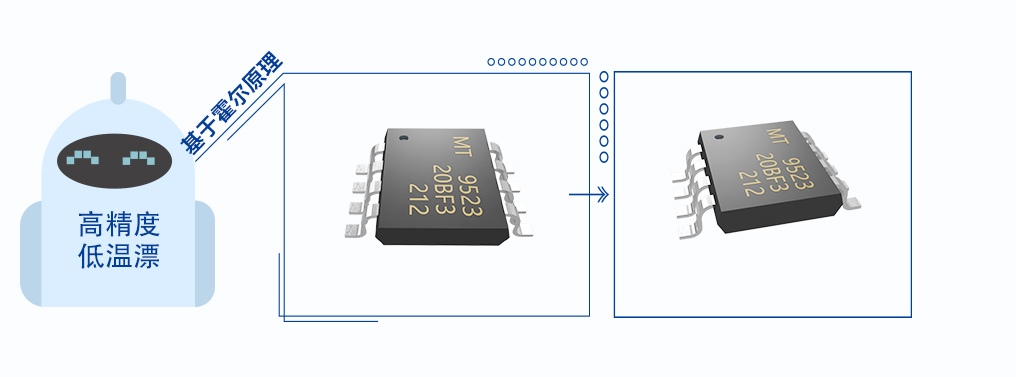

| 封装形式

| 产品介绍

MT9523由一个精密的，低漂移的线性霍尔电路以及内置的低插入电阻的电流导体组成，流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换位成与输入电流成比例的电压信号输出，为了有效抑制外部共模磁场，设计中使用差分电流检测技术，从而改善了在磁噪声环境中的精度，通过优化次信噪比来提升芯片的精度。基于BCD工艺的低漂移，斩波稳定的霍尔芯片可提供精确的比例电压，该电压在制造时也会被精确校准。导电路径的内部电阻典型值位1mΩ，可实现低耗能。导电路径的端子和信号线电气隔离，满足高端电流检测应用中使用，从而无需使用其他昂贵的隔离技术。

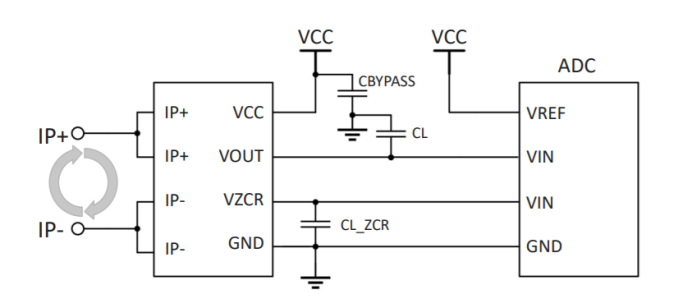

| 应用电路

1、客户可选择：3.3V和5V两种电源版本

2、客户可选择：固定输出模式和比例输出模式两种输出模式

以上两种任意搭配

| 产品特点

》测量范围0A~±50A

》供电电压3.3V/5V

》绝缘耐压2500vrms

》响应时间<2.2us

》高速带宽250KHz

》非线性度<±0.3%

》准确度<±1.5%

》电流侧输入电阻1.0mΩ

》芯片自带参考端输出

》双霍尔盘设计，共模磁场抑制能力

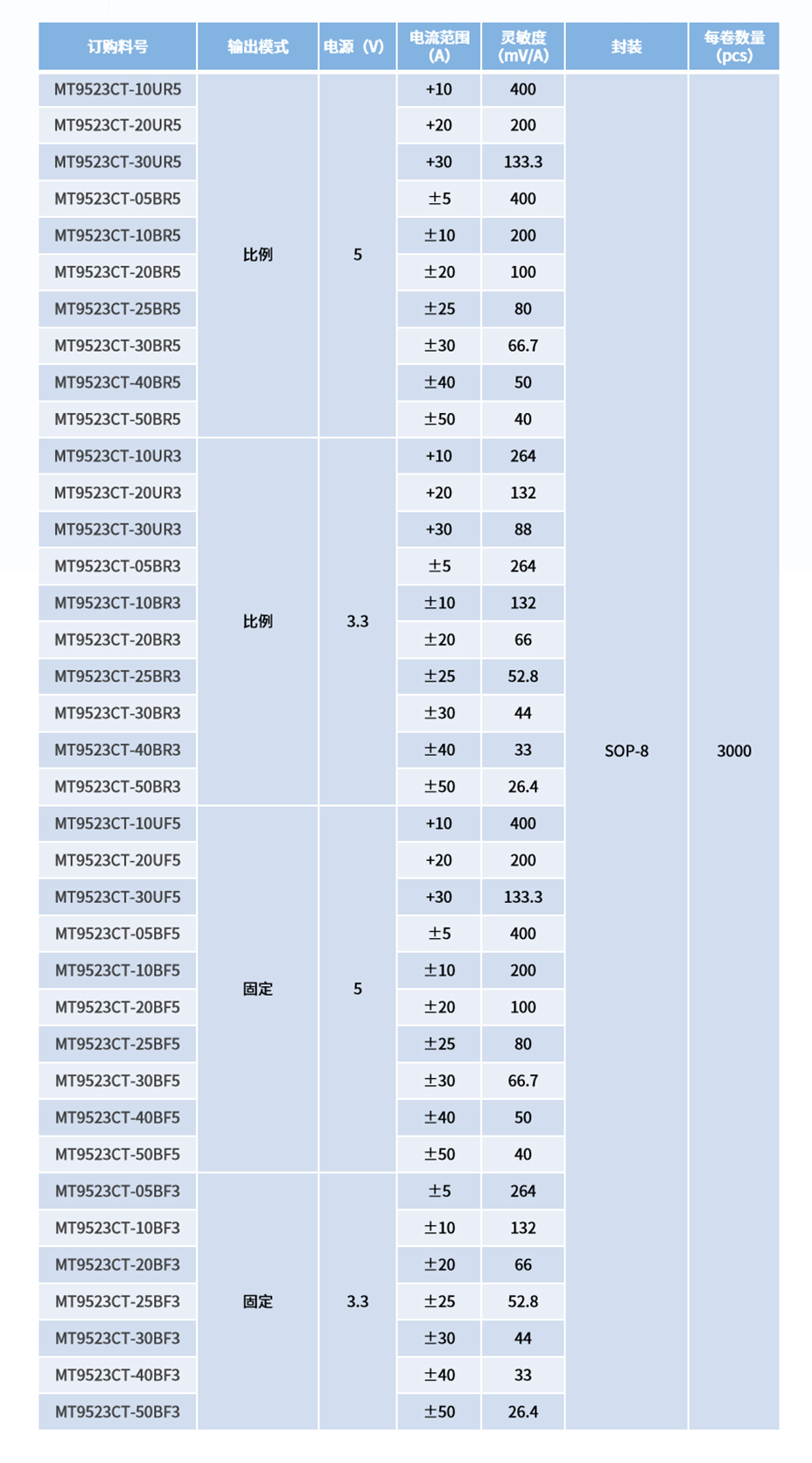

| 选型指南

      电流传感器以其优异的性能和精致的结构，电流传感器已成为工业控制领域电流隔离测量的解决方案，广泛应用于驱动器、变频器、电机绕组和高频大电流测量。

      电流传感器当检测到主电路中的异常脉冲或有效值超过标准时，用于检测母线的直流电流，快速切断逆变触发电路的触发脉冲，保护逆变器和整流器模块；
      电流传感器用于检测输出电流的波形，并连接到逆变器的输出电路中，以检测随频率变化的交流电流。它可以更好地控制触发脉冲，并提供电气设备的过载信号。

      电流传感器具有许多优点。通过对大电流的准确检测和自动性控制，确保变频器产品的安全可靠运行，使变频器能够及时处理异常情况，提高变频器的可靠性，提高变频器的安全质量。因此，电流传感器在变频器中的优势越来越明显，已成为变频器行业不可或缺的组成部分。
