什么是BMS电池管理系统?

时间:2023-02-28       发布人:京柏微       点击量:

       BMS电池管理系统是什么?
      BMS电池管理系统是一套保护动力电池使用安全的控制系统,主要就是为了智能化管理及维护各个电池单元,防止电池出现过充电和过放电,延长电池的使用寿命,监控电池的状态。BMS电池管理系统单元包括BMS电池管理系统、控制模组、显示模组、无线通信模组、电气设备、用于为电气设备供电的电池组以及用于采集电池组的电池信息的采集模组。



      BMS电池管理系统俗称之为电池保姆或电池管家,主要就是为了智能化管理及维护各个电池单元,防止电池出现过充电和过放电,延长电池的使用寿命,监控电池的状态。

      BMS电池管理系统为一套保护动力电池使用安全的控制系统,时刻监控电池的使用状态,通过必要措施缓解电池组的不一致性,为新能源车辆的使用安全提供保障。

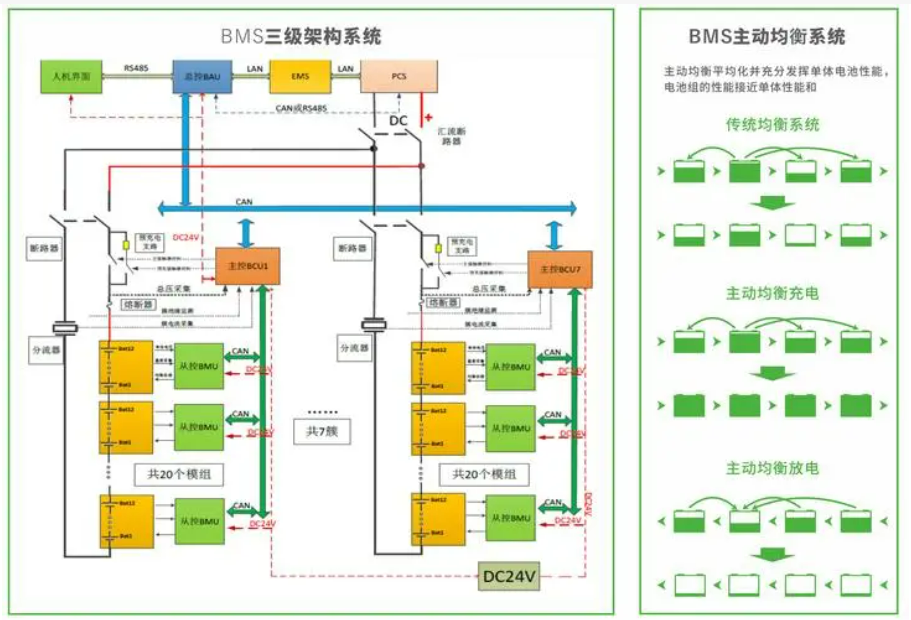

      BMS电池管理系统单元包括BMS电池管理系统、控制模组、显示模组、无线通信模组、电气设备、用于为电气设备供电的电池组以及用于采集电池组的电池信息的采集模组,所述BMS电池管理系统通过通信接口分别与无线通信模组及显示模组连接,所述采集模组的输出端与BMS电池管理系统的输入端连接,所述BMS电池管理系统的输出端与控制模组的输入端连接,所述控制模组分别与电池组及电气设备连接,所述BMS电池管理系统通过无线通信模块与Server服务器端连接。什么是BMS电池管理系统?BMS,电池管理系统,BMS电池管理系统.png

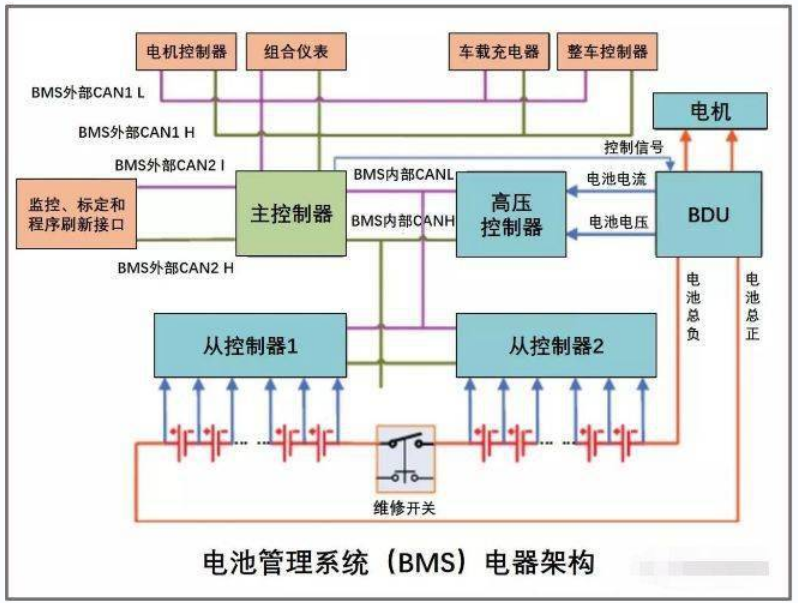

系统架构

1、主板:收集来自各从板的采样信息,通过低压电气接口与整车进行通讯,控制BDU内的继电器动作,实施监控电池的各项状态,保证电池在充放电过程中的安全使用;

2、从板:监控模组的单体电压、单体温度等信息,将信息传输给主板,具备电池均衡功能,从板与主板的通讯方式通常是CAN通讯或者菊花链通讯(一种像菊花形状一样从中心到周边的通讯方式);

3、BDU:通过高压电气接口与整车高压负载和快充线束连接,包含预充电路、总正继电器、总负继电器、快充继电器等,受主板控制;

4、高压控制板:可集成在主板,也可独立出来,实时监控着电池包的电压电流,同时还包含预充检测和绝缘检测功能。


系统功能

BMS电池管理系统实现以下几个功能:

  • (1)电池端电压的测量

  • (2)单体电池间的能量均衡:

    即为单体电池均衡充电,使电池组中各个电池都达到均衡一致的状态。均衡技术是世界正在致力研究与开发的一项电池能量管理系统的关键技术。

  • (3)电池组总电压测量

  • (4)电池组总电流测量

  • (5)SOC计算

    准确估测动力电池组的荷电状态 (State of Charge,即SOC),即电池剩余电量,保证SOC维持在合理的范 围内,防止由于过充电或过放电对电池的损伤,

  • (6)动态监测动力电池组的工作状态:

    在电池充放电过程中,实时采集电池组中的每块电池的端电压和温度、充放电电流及电池包总电压,防止电池发生过充电或过放电现象。

  • (7)实时数据显示

  • (8)数据记录及分析

    同时挑选出有问题的电池,保持整组电池运行的可靠性和高效性。

  • (9)通讯组网功能

BMS电池管理系统对保护电动汽车、充电站设备和人员安全都具有重要意义,BMS在高、低温极端环境中能否正常使用还有待验证,相关研发工作人员要积极探索不断研究新技术以促进BMS电池管理系统的升级,更好地满足人们生活需求。
