RICOH理光一级代理商R5436系列 三节至五节锂电池保护芯片（带温度保护功能）
R5436 系列 三节至五节锂电池保护芯片（带温度保护功能）

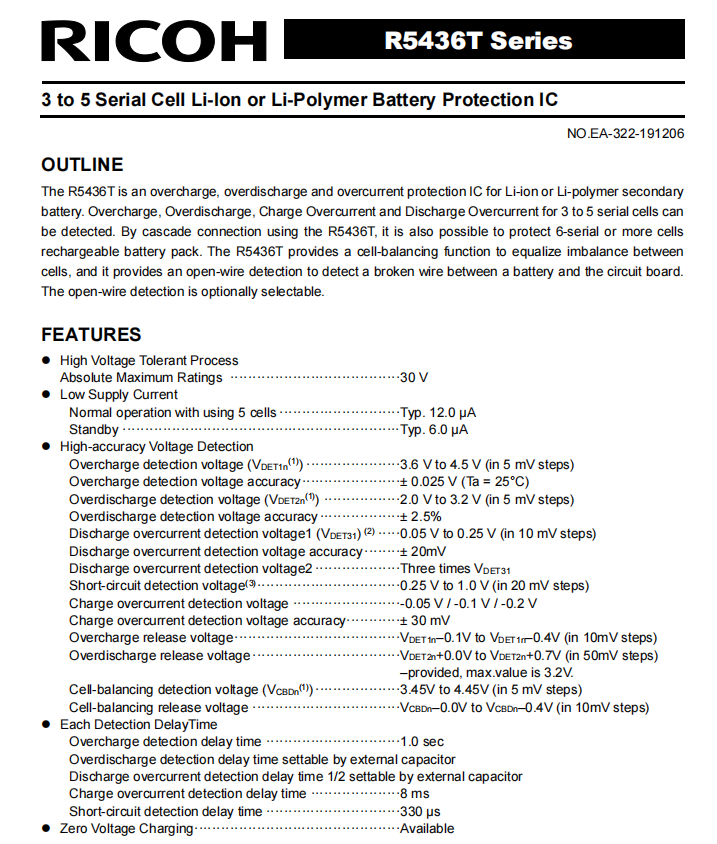

R5436是可充电锂离子/锂聚合物电池用的过充、过放以及过电流保护IC。可检出3-5节锂电池的过充、过放以及放电过流、充电过流。 R5436具有电池平衡功能，以解决串联电池的不平衡状态。通过级联可用于6节以上的充电电池。 R5436可选功能中有断线检测功能，可检出电池与保护板的断线。
| 项目 | 消费 |
输入电压 | 2.5 V to 25 V (Maximum Rating: 30 V) |
充电器负输入电压 | 30 V (Maximum Rating) |
元件数 | 3,4,5 |
电源电流 | Typ. 12.0 µA |
待机电流 | Typ. 6.0 µA |
过充电检测电压 | 3.6 V to 4.5 V (0.005 V Steps) |
过充电检测电压精度 | ±25 mV |
过充电检测延迟时间 | 1.0 s |
过充电恢复电压 | VDET1 -0.1 V to VDET1 -0.4 V (0.01 V Steps) |
过放电检测电压 | 2.0 V to 3.2 V (0.005 V Steps) |
过放电检测电压精度 | ±2.5% |
过放电检测延迟时间 | Adjustable with an external capacitor |
放电过电流检测电压 | VDET3-1: 0.05 V to 0.25 V (0.01 V Steps) |
放电过电流检测电压精度 | VDET3-1: ±20 mV |
放电过电流检测延迟时间 | Adjustable with an external capacitor |
充电过电流检测电压 | -0.2 V, -0.1 V, -0.05 V |
充电过电流检测电压精度 | ±30 mV |
充电过电流检测延迟时间 | 8 ms |
短路检测电压 | 0.25 V to 1.0 V (0.02 V Steps) |
检测延迟时间短 | 300 µs |
恢复过充的条件 | Voltage Release |
恢复过放电的条件 | Latch / Voltage Release |
封装 | TSSOP-28 |
Cell Balancing Detection Voltage (VCBD) | 3.45 V to 4.45 V (0.005 V Steps) |
Cell Balancing Release Voltage | VCBD to VCBD -0.4 V (0.01 V Steps) |
0 V Charge | Available |

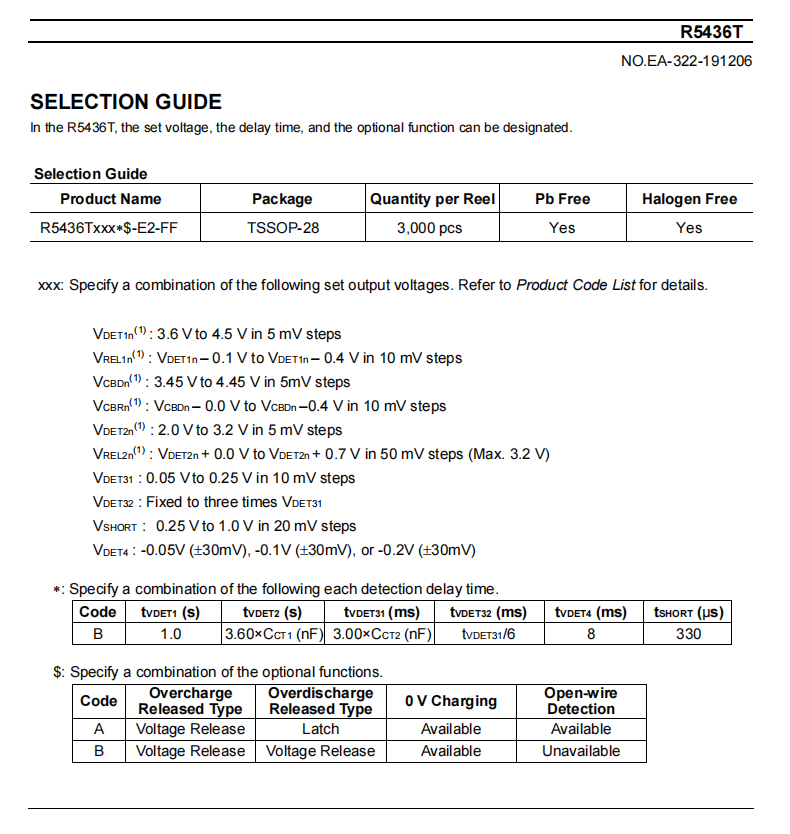

相关型号：
R5436T401BA，R5436T502BA，R5436T502BB，R5436T503BA，R5436T503BB，R5436T504BA，R5436T504BB，R5436T505BA，R5436T505BB，R5436T506BA，R5436T507BA，R5436T508BA，R5436T508BB，R5436T509BA，R5436T510BA，R5436T511BA，R5436T511BB，R5436T513BB，R5436T514BB，R5436T515BB，R5436T516BA，R5436T517BB
理光 R5436系列 三节至五节锂电池保护芯片
全新包装/正品保证/海量现货/售后无忧
产品名称：锂电池保护芯片
产品系列：R5436
代理品牌：日本理光RICOH
产品封装：tssop-28
交期时间：现货一般当天交货，预定需电话详情18124163678
发货货仓：香港或深圳
热门标签：三节至五节锂电池保护芯片，锂电池保护芯片,电池保护芯片
