Wayon维安代理商推荐血糖仪方案选型 TVS/LDO/ESD/肖特基二极管/高精度运放

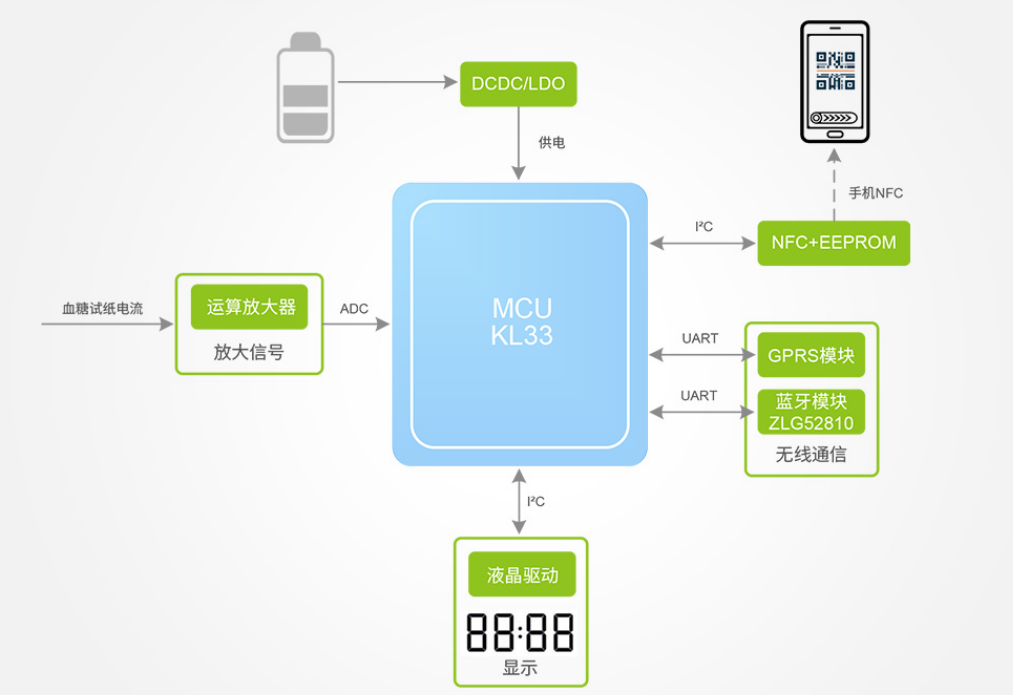

Wayon维安血糖仪方案通过高精密运算放大器将血糖试纸产生的微弱电流信号放大，放大后的信号给MCU的ADC采样，由于血糖浓度值和试纸产生的微弱电流成一定比例关系，因此MCU可以根据放大后的信号强度反推血糖浓度，计算出血糖浓度值后，通过LCD显示出来，或通过无线模块发送给手机或云端进行分析与跟踪，EEPROM用来记录近期血糖变化情况，供用户本地查询分析。
在本血糖仪解决方案中，我们的目标是实现低噪声CMOS运算放大器放大传感器信号以开发高精度测量血糖仪，以吸
利电源管理芯片(LDO) 有效的操作血糖仪内部复杂的电子电路。
解决方案特点:
(1)使用低噪声运算放大器对微小传感器信号进行高精度放大。
(2)通过降低L DO稳压器的工作电流以节省电量,有助于低功耗工作。
(3)通过去除开关噪声和提供稳定的电源，可以对传感器信号进行高精度处理。
(4)通过以紧凑轻巧的封装添加功能来支持减少电路板空间。
为了测量信号，需要对感测信号进行数字化以测量血糖水平。将传感器输出的模拟信号转换为数字信号时，-般使用
AD转换器(以下简称ADC)。血糖仪解决方案是否精准，是ADC应用的重要指标之一， 盱精确的数字转换。
一般来说， 高精度传感器往往使用精密的传感元件，其输出信号往往是微小的模拟信号。因此，即使传感器输出按原
样输入到ADC,在某些情况下也可能无法实现准确的数字转换。在这种情况下使用运算放大器，需要用于将微小传感
器输出的模拟信号放大到适合ADC输入的信号电平的运算放大器，以使运算放大器本身的噪声性能极小，以实现高精
度放大。在血糖仪的应用中,尽可能降低功耗以延长电池寿命也很重要。
为了节省机组的功耗或为试纸填充血液,可以仅在试纸涂有血液时使用比较器进行测量操作。在这种情况下，作为参
电压使用的电源，要求电流消耗小，温度弓|起的电压波动小，电池电源电压波动时电压波动小,或负载波动时电
压波动小。通过使用WAYON维安高精度线性稳压器(LDO) ，可以实现低电流消耗和高精度参考电压。

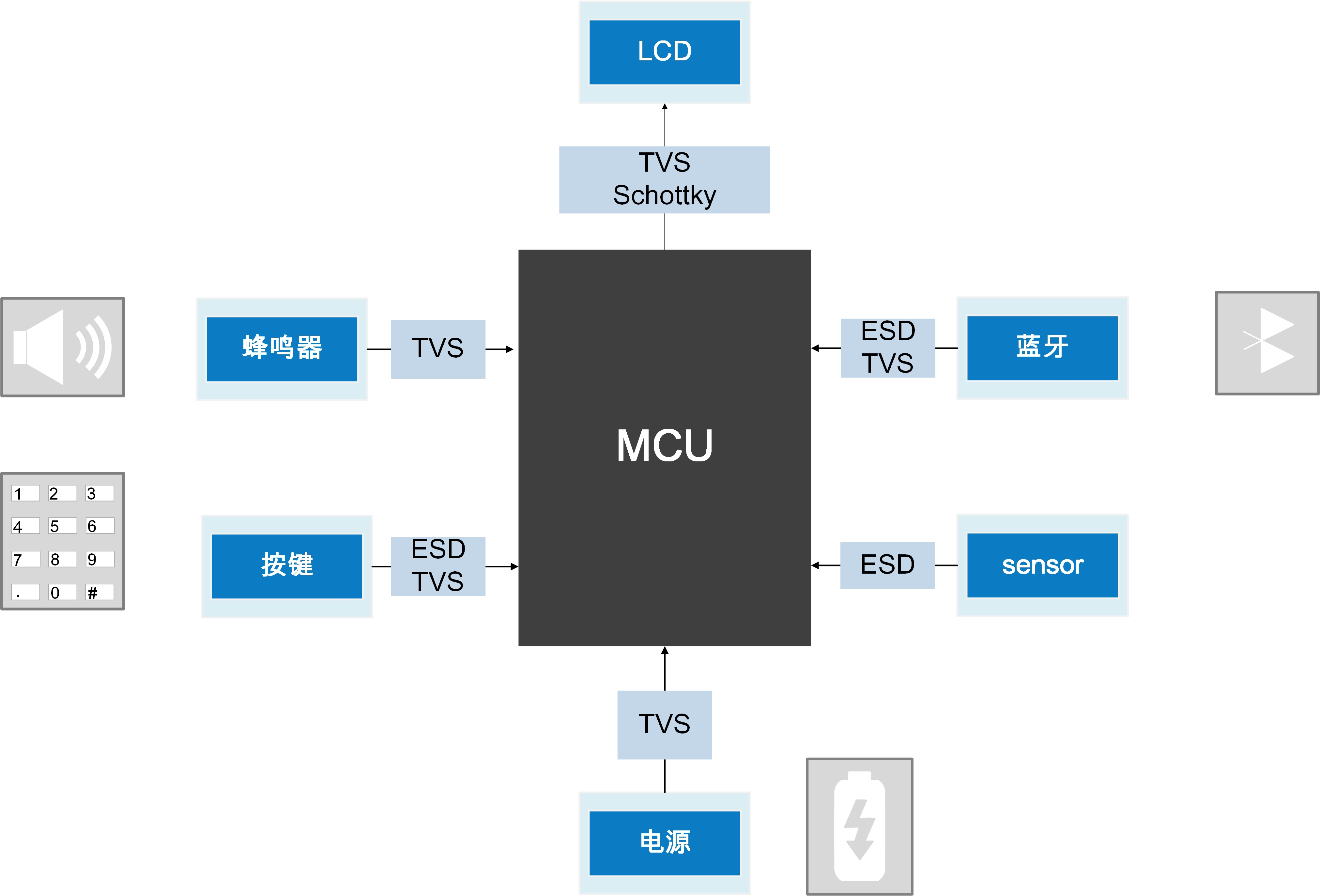

| 应用模块 | 类型 | 推荐型号 | 封装 | 备注 |
|---|---|---|---|---|
| Battery | TVS | WS4.5DPX | DFN1610-2 | |
| Battery | LDO | WR0114 | SOT23、DFN-4 | |
| Sensor | ESD | WE05DMS-BH | DFN0603-2L | |
| Sensor | ESD | WE05DF-BS | DFN1006-2L | |
| 蓝牙 | ESD | WE05-4HT5 | SOT23-5 | |
| 按键 | ESD | WE03DMS-B | DFN0603-2L | |
| 蜂鸣器 | ESD | WE03DUCS | DFN0603-2L | |
| 蜂鸣器 | ESD | WE05DF-BH | DFN1006-2L | |
| LCD | TVS | WS6V3DF | DFN1006-2L | |
| LCD | Schottky | WSR3002BF | DFN1006-2L |
