串联稳压器的过压保护电路(OVP)是一种什么电路？

过压保护电路 (OVP：Over Voltage Protection )是一种当输入电压高出一定值时限制输出电流来保护IC防止受到破坏的电路。

过压保护电路的检测电压可以从「峰值输出电流―输入电压」特性图表得出。

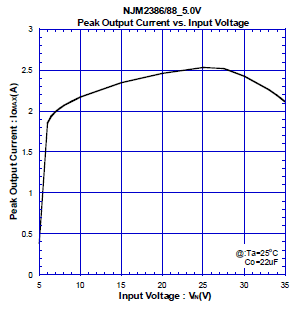

下图(Fig1)是NJM2386的特性图例，可以看出在输入电压约为25V时峰值电流受到了抑制。

使用输入输出电位差无法测出以上电压。

开关电源的几种保护OCP， OLP， OVP， OTP， ESD，UVLO分别是什么意思？

逐周限流保护(OCP)限制最大输出电流；

过载保护(OLP)，限制最大输出功率；

VDD过压保护(OVP)，限制最大输入电压；

温度保护(OTP  ),用于限制运行期间的最大温升；

ESD保护，即静电放电，避免静电对芯片或电子元器件的损坏；

以及低压关断(UVLO)、欠压锁定，限制最小输入电压。

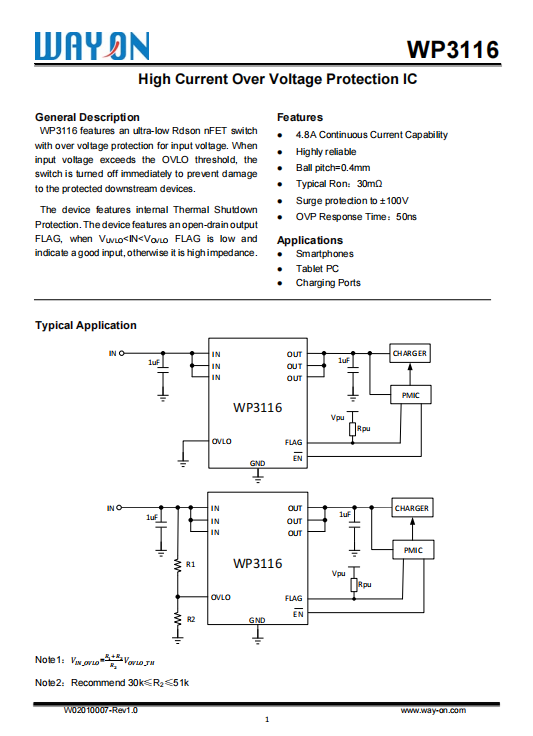

OVP的输出电压，本质上就是其内部的NMOS管的Uds。最大输出电压即为NMOS管的DS耐压值。OVP的输出断与开，本质就是NMOS管的断开与导通。NMOS管的打开与断开主要由Vgs决定。然而Vgs随着Vin的变化而变化。这也就有了Vin的输入范围。

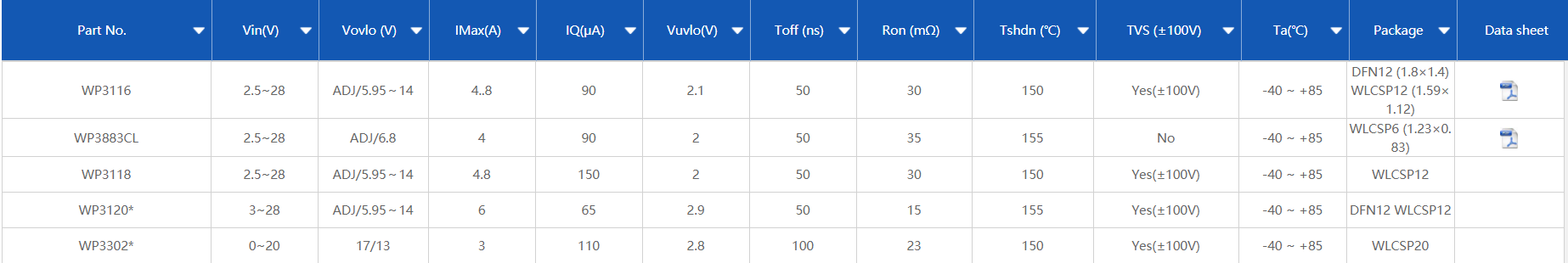

重要参数

Surge：浪涌保护。有些OVP内部集成TVS，所以具备一定的浪涌保护功能。一般的OVP芯片最大可抵御100V或者120V浪涌电压，此款芯片的最大抵御80V浪涌电压。

Vin：输入电压，即Vin的输入电压的可承受范围。

Vout：输出电压，即OVP输出电压的范围。

Rdson：芯片内部的NMOS的导通电阻。这个电阻值越低越好。尤其在大电流充电的情况下，可减少压降损失。

VIN_UVLO：即OVP工作的最小电压。当输入电压达到VIN_UVLO时，OVP导通开始工作，其输出有电压。

VIN_OVLO：即OVP工作的最大电压。当输入电压超过VIN_OVLO时，OVP断开停止后级的输出，其输出无电压。其是可控的。

Isw，即输入电流，大多数OVP芯片，输入电流MAX值为5V甚至更大。

TOFF OVP断开响应的时间，其往往是50ns左右。即OVP从输入电压超过阈值到输出电压断开之间的时间为50ns。
