什么是 IGBT？
IGBT（Insulated Gate Bipolar Transistor），绝缘栅双极型晶体管，是由 BJT（双极型三极管）和 MOS（绝缘栅型场效应管）组成的复合全控型电压驱动式功率半导体器件， 兼有 MOSFET 的高输入阻抗和 GTR 的低导通压降两方面的优点。GTR 饱和压降低，载流密度大，但驱动电流较大；MOSFET 驱动功率很小，开关速度快，但导通压降大，载流密度小。IGBT 综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为 600V 及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

IGBT最常见的形式其实是模块（Module），而不是单管。IGBT模块是由IGBT与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品，具有节能、安装维修方便、散热稳定等特点。

什么是 IGBT 模块？

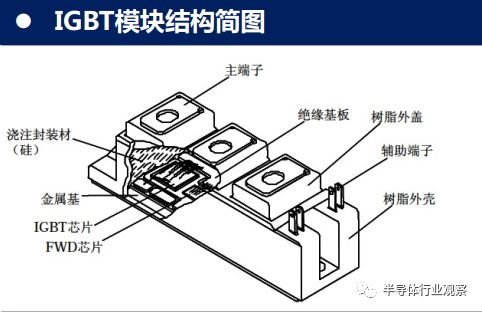

IGBT 模块是由 IGBT（绝缘栅双极型晶体管芯片）与 FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品；封装后的 IGBT 模块直接应用于变频器、UPS 不间断电源等设备上；

IGBT的主要应用领域：

作为新型功率半导体器件的主流器件，IGBT已广泛应用于工业、 4C(通信、计算机、消费电子、汽车电子)、航空航天、国防军工等传统产业领域，以及轨道交通、新能源、智能电网、新能源汽车等战略性新兴产业领域。如交通控制、功率变换、工业电机、不间断电源、风电与太阳能设备，以及用于自动控制的变频器。在消费电子方面，IGBT用于家用电器、相机和手机。

1）新能源汽车

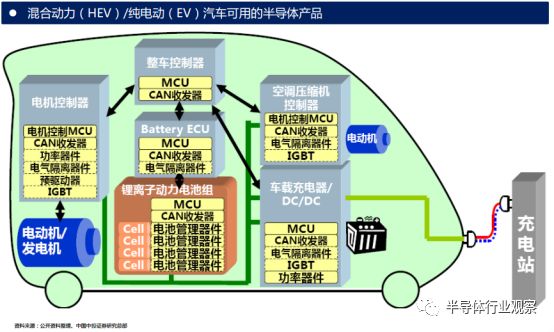

IGBT模块在电动汽车中发挥着至关重要的作用，是电动汽车及充电桩等设备的核心技术部件。IGBT模块占电动汽车成本将近10%，占充电桩成本约20%。IGBT主要应用于电动汽车领域中以下几个方面：

A）电动控制系统 大功率直流/交流(DC/AC)逆变后驱动汽车电机；

B）车载空调控制系统 小功率直流/交流(DC/AC)逆变，使用电流较小的IGBT和FRD；

C）充电桩 智能充电桩中IGBT模块被作为开关元件使用；

2）智能电网

IGBT广泛应用于智能电网的发电端、输电端、变电端及用电端：

从发电端来看，风力发电、光伏发电中的整流器和逆变器都需要使用IGBT模块。

从输电端来看，特高压直流输电中FACTS柔性输电技术需要大量使用IGBT等功率器件。

从变电端来看，IGBT是电力电子变压器（PET）的关键器件。

从用电端来看，家用白电、 微波炉、 LED照明驱动等都对IGBT有大量的需求。

3）轨道交通

IGBT器件已成为轨道交通车辆牵引变流器和各种辅助变流器的主流电力电子器件。交流传动技术是现代轨道交通的核心技术之一，在交流传动系统中牵引变流器是关键部件，而IGBT又是牵引变流器最核心的器件之一。
4）光伏产业
IGBT是光伏逆变器、储能逆变器的核心器件。IGBT模块占光伏逆变器价值量的15%至20%，不同的光伏电站需要的IGBT产品略有不同，比如集中式光伏主要采用IGBT模块，而分布式光伏主要采用IGBT单管或模块。

Igbt模块的优势是什么？

1、多个IGBT芯片并联，IGBT的电流规格更大。

2、多个IGBT芯片按照特定的电路形式组合，如半桥、全桥等，可以减少外部电路连接的复杂性。

3、多个IGBT芯片处于同一个金属基板上，等于是在独立的散热器与IGBT芯片之间增加了一块均热板，工作更可靠。

4、一个模块内的多个IGBT芯片经过了模块制造商的筛选，其参数一致性比市售分立元件要好。

5、模块中多个IGBT芯片之间的连接与多个分立形式的单管进行外部连接相比，电路布局更好，引线电感更小。

6、模块的外部引线端子更适合高压和大电流连接。同一制造商的同系列产品，模块的最高电压等级一般会比IGBT 单管高1-2个等级，如果单管产品的最高电压规格为1700V，则模块有2500V、3300V 乃至更高电压规格的产品。

IGBT模块可以分为低压（600V以下），中压（600V-1200V）和压(1200V-6700V)，IGBT主要用于变频器逆变和其他逆变电路

维安IGBT模块型号表:

电压1200V，电流从100A-600A

维安IGBT模块100A:WGM100PC120T1

维安IGBT模块150A:WGM150FC120T1

维安IGBT模块200A:WGM200HC120T1

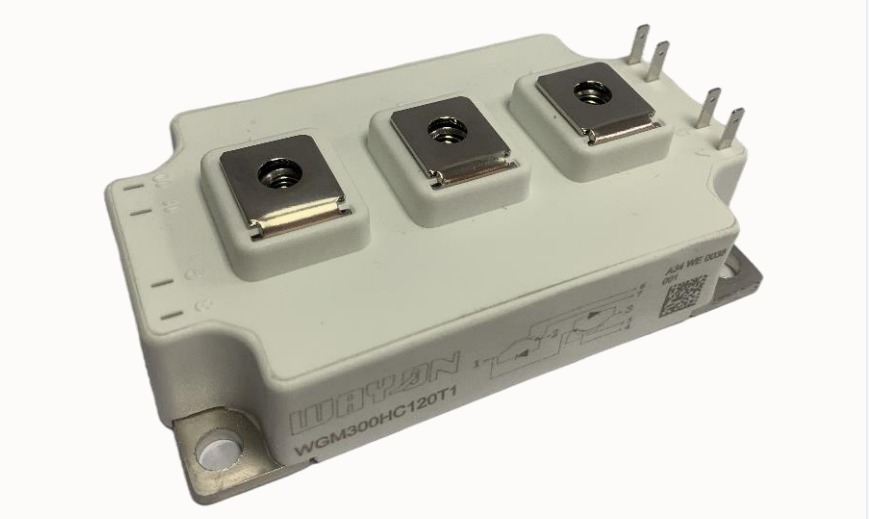

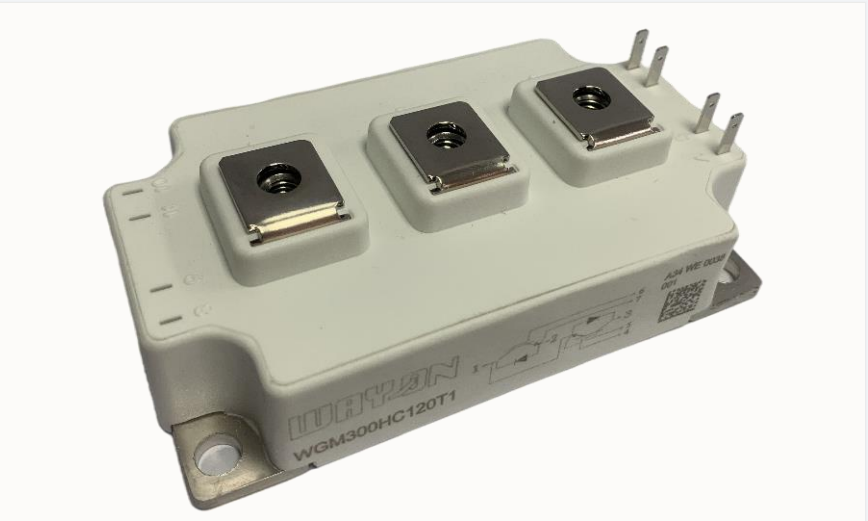

维安IGBT模块300A:WGM300HC120T1

维安IGBT模块450A:WGM450HD120T1

维安IGBT模块600A:WGM600HD120T1
