Nisshinbo日清纺(理光)代理商现货-NJRC四路复合式稳压器PMU#NJW4750MHH-T1-TE1 车载360全景摄像头

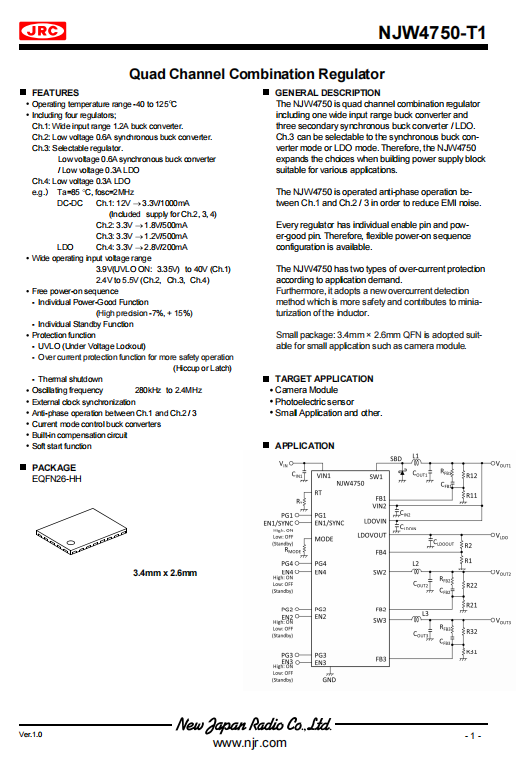

NJW4750 是一款4ch.稳压器IC，其包含有内置功率MOSFET、45V耐压的降压型开关稳压器以及3 系统内置功率MOSFET、7V耐压同步整流方式降压型开关稳压器/LDO。Ch.3 可选择同步整流开关稳压器模式和LDO模式，NJW4750 让各种应用的电源构成有了更多的选择。Ch.1 和Ch.2/3 是反相工作，有利于降低EMI 噪声。所有每个稳压器都备有Enable端子、Power Good端子，不同的组合能够自由构筑启动时序。NJW4750 有2种过电流保护功能可以根据不同应用要求进行选择，采用的新过电流检测方式安全性更高，有利于电感线圈的小型化。该产品采用了2.6mm×3.4mm 小型封装，最适合要求小型化的相机模块等应用。
| 消费 | 车载 | |
|---|---|---|
| 输入电压范围 | 高耐压: 3.9V（UVLO ON: 3.35V） to 40V（Ch.1） 低耐压: 2.4V to 5.5V（Ch.2, Ch3, Ch.4） | |
| 封装 | EQFN26-HH | |
| 4ch.复合式稳压器IC | Ch.1: 高耐压1.2A 降压型开关稳压器 Ch.2: 低耐压0.6A 同步整流降压型开关稳压器 Ch.3: 可选稳压器 低耐压0.6A 同步整流降压/低耐压0.3A LDO Ch.4: 低耐压0.3A LDO e.g.） Ta=85℃, fosc=2MHz DC-DC ( Ch.1: 12V → 3.3V/1000mA (Included supply for Ch.2, 3, 4) Ch.2: 3.3V → 1.8V/500mA Ch.3: 3.3V → 1.2V/500mA LDO Ch.4: 3.3V → 2.8V/200mA) | |
| 自由构筑启动时序 | - 独立的Power Good功能（高精度-7%,＋15%） - 独立的待机功能 | |
| 保护功能 | - 欠压锁定機能（UVLO） - 提高了安全性的过电流保护功能（Hiccup or Latch） - 过热保护功能 | |
| 备注 | 振荡频率 (280kHz to 2.4MHz) 振荡频率可与外部时钟同步 一次和两次振荡相位180°相移（Ch.1-Ch.2/Ch.3 之间） 电流模式控制（降压型开关稳压器） 内置相位补偿电路 内置软启动功能 | |
产品应用：
Camera Module
Photoelectric sensor
Small Application and other
RF开关NJG1686MHH消费品用
SP10T天线开关的GaAs MMIC射频低噪声放大器(LNA)NJG1740MHH消费品用
内有自动增益切换功能的宽带低噪声放大器电源管理多频道芯片NJW4750车载用(T1)四路复合式稳压器
日清纺微电子集团中国区代理商权，目前主营产品以： RICOH（LDO、DCDC、电压检测器（复位芯片）、看门狗定时器、复位定时器IC、开关IC、LED驱动器控制器芯片，电源管理多频道芯片、锂电子电池保护芯片，以及NJRC(CMOS比较器、运算放大器等电源IC，高压LDO等）等芯片。
日清纺微电子产品被广泛应用于消费类电子、汽车电子、工业自动化设备、医疗保健、通信设备、卫星通讯、智能居家等领域。
推荐型号：
NJM2903M，NJM2904M，NJM4558MD，NJM4558M，NJM4580MD，NJM4580M，NJM12904V，NJM2058D，NJM2060D，NJM2060M，NJM2068D，NJM2068DD，NJM2068M，NJM2068MD，NJM2100V，NJM2740M，NJM2740V，NJM2901CG，NJM2901M，NJM2901V，NJM2902CG，NJM2902M，NJM2902V，NJM2903CG，NJM2903CRB1，NJM2903D，NJM2903L，NJM2903V，NJM2904CG，NJM2904D，NJM2904E，NJM2904V，NJM324CG，NJM324D，NJM324M，NJM339CG，NJM3404AM，NJM358CG，NJM358D，NJM393CG，NJM393D，NJM4556AD，NJM4556AL，NJM4556AM，NJM4558CG，NJM4558D，NJM4558DD，NJM4558L，NJM4558LD，NJM4558V，NJM4565M，NJM4580CG，NJM4580D，NJM4580DD，NJM4580E，NJM4580ED，NJM4580L，NJM4580V，NJM7800FA，NJM8080G
