近几年来，电动汽车、电化学储能、以及光伏和风电等新能源市场的快速发展，市场对功率器件的需求量大增，特别是电动汽车的兴起，让IGBT常年处于供应紧张状态，且未来几年都没有缓解的迹象。此时，SiC器件也乘势而起，开启了汽车领域的渗透之路，那么，未来这两种功率器件将谁主沉浮呢？

据Omdia统计，全球IGBT市场规模在过去近十年中保持稳定增长，从2012年的32亿美元增长至2021年的70亿美元。中国是IGBT最大的市场，占到全球IGBT市场规模的40%左右。另外，根据测算，国内车载IGBT市场的规模大概为60亿元，如果按照每年200万辆的增量计算，车载IGBT需求量至少100亿元以上，需求量很大。

目前硅基MOSFET和IGBT器件等高频功率器件由于技术成熟，已经广泛应用于各种领域。然而，随着功率器件使用场合日益丰富，对高效率、高功率密度等性能要求也不断提升，加上工作环境更加恶劣，硅器件的使用受到了其材料特性的限制，难以满足需求。为了突破传统硅基功率器件的设计瓶颈，SiC和GaN等第三代半导体器件开始崭露头角。因为这类新材料具有宽禁带、高饱和漂移速度、高热导率、高临界击穿电场等优点，特别适合制作大功率高压、高频、高温、抗辐照电子器件。

近几年，基于宽禁带半导体材料的功率器件制造技术的发展也突飞猛进，许多半导体公司都推出了其商业化的SiC和GaN功率器件。以SiC MOSFET为例，现有的商业化功率器件耐压范围达到了650V~1700V，电流等级达到了6~60A，SiC模块的耐压等级甚至已经达到了几十kV。

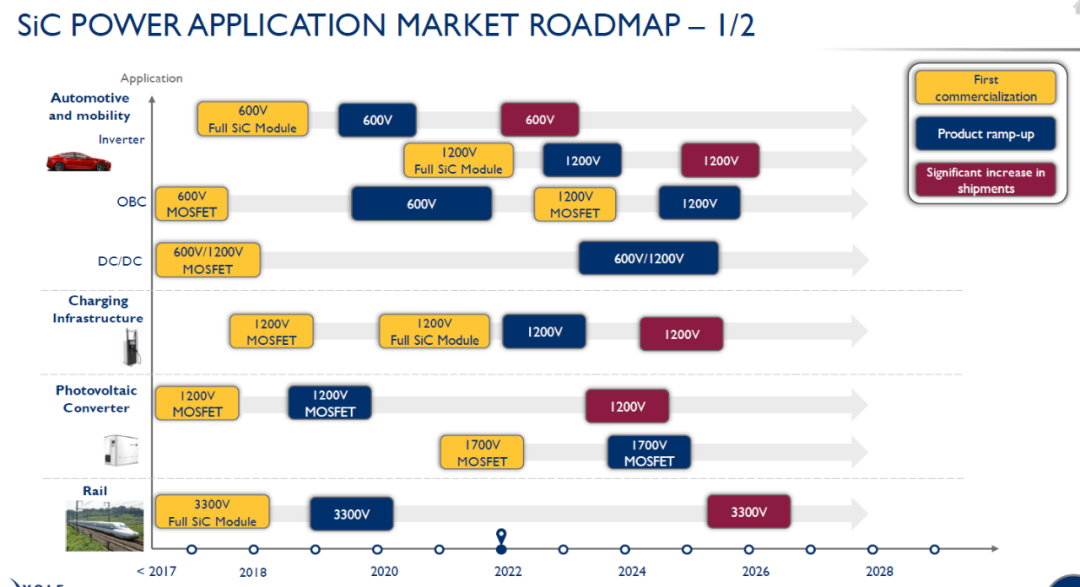

据Yole统计，2021年全球SiC功率器件的市场规模为10.9亿美元，预计未来几年的年复合增长率可达34%，至2027年，市场规模可达62.9亿美元。据悉，目前，SiC MOSFET在车载OBC和电控上在逐渐渗透。不过，现在很多供应SiC模块，包括OBC和MOSFET的企业，同时也是IGBT的供应商。 从市场前景来看，如果SiC未来在车载上大批量上量，产值会翻倍，因为车载SiC模组的价格是传统硅模块的3~5倍，OBC单管的话是硅模块的2倍。业内人士预计今年SiC在国内电控领域有10%左右的渗透，2025年可能会达到30%~50%的渗透。

IGBT与SiC的性能对比

前面有提到，IGBT集合了BJT和功率MOSFET的双重优点，它既具有功率MOSFET的高速开关和电压驱动特性，又具有BJT的低饱和压降和承载较大电流的特点，且具有高耐压能力。据悉，目前商业化的IGBT模块耐压已经做到了6500V，实验室甚至已经做到了8000V。

目前，IGBT器件的发展趋势主要是高耐压、大电流、高速度、低压降、高可靠性和低成本。近10年来，IGBT器件发展的主要难点在于其器件的物理特性，尤其是沟槽型IGBT的物理特性，通常并不容易达到。主要体现在IGBT的开通速度和损耗、扩展至8英寸和12英寸制造/加工技术的挑战、缓冲层构成，以及微沟槽设计等方面。

也就是说，要想设计出性能更好的IGBT产品，需要减少产品的损耗，提高开通速度、鲁棒性和可靠性，提升工作温度等方面入手。目前海外IGBT器件厂商，比如英飞凌、ST、三菱电机等基本都掌握了场终止层（Field-stop，FS）+沟槽栅IGBT技术，且相继推出了不同系列，不同规格的600V~6500V IGBT器件和模块产品。 国内IGBT厂商由于设备和工艺水平等因素的影响，目前还处于追赶阶段。不过可喜的是，已经有不少厂商取得了不错的进步，比如国内的赛晶亚太半导体科技（浙江）有限公司（以下简称“赛晶亚太半导体”），其已经量产的i20 IGBT芯片组，性能达到，甚至有些方面已经超过了国际主流厂商的第4代芯片的水平。

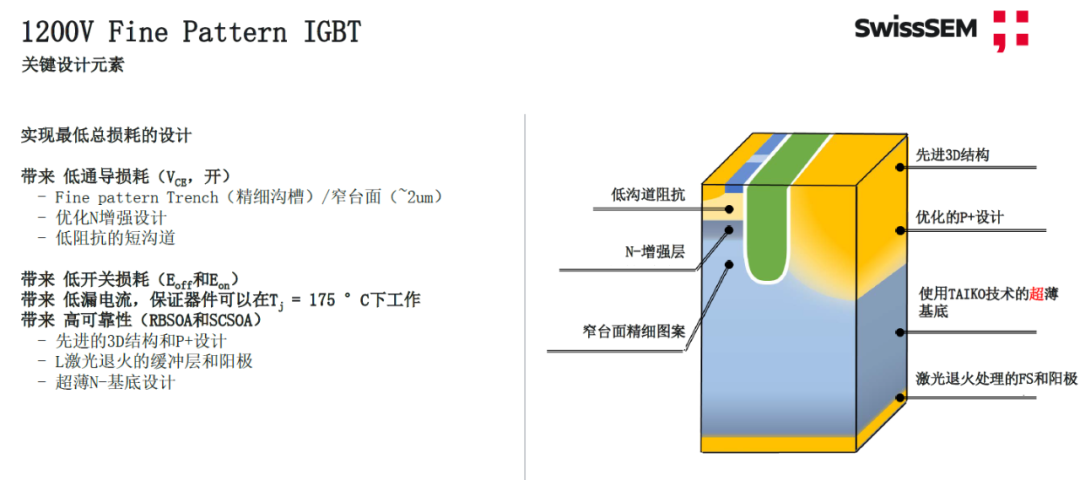

据资料显示，i20 IGBT芯片采用精细沟槽栅-场终止型（Fine Pattern Trench- Field Stop）结构，并通过N型增强层（N- Enhancement layer）、窄台面（Narrow Mesa）、短沟道(Low Channel)、超薄基底(Ultra-thin base)、优化P+（Optimized P+ LAYER）、先进3D结构（Advanced 3D structure）等多项优化设计，进一步改善IGBT导通饱和压降和开关损耗折中性能，同时大大增加了电流可控性（di/dt controllability）和短路稳健性。

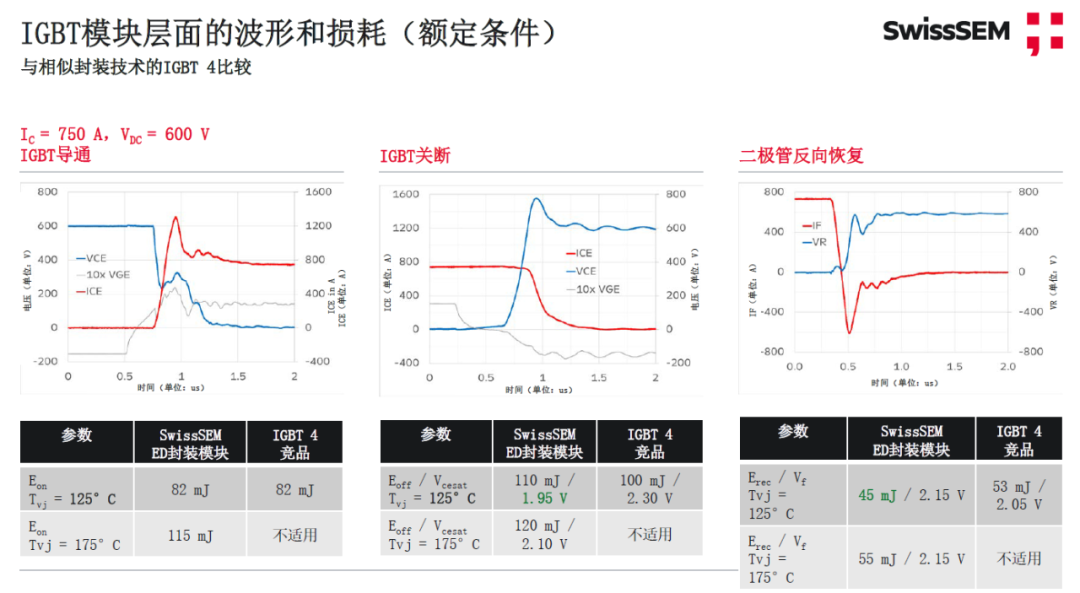

在性能方面，根据赛晶亚太半导体公开的其量产i20模块与相似封装技术的IGBT4模块测试对比来看，两个模块的开通损耗基本相当；关断损耗，采用i20芯片组的模块略高，但饱和导通压降更低。

在鲁棒性方面，i20采用了鲁棒性非常高的IGBT元胞设计，在VDC=800V时，可达到额定电流的4倍，RBSOA高于短路电流水平。

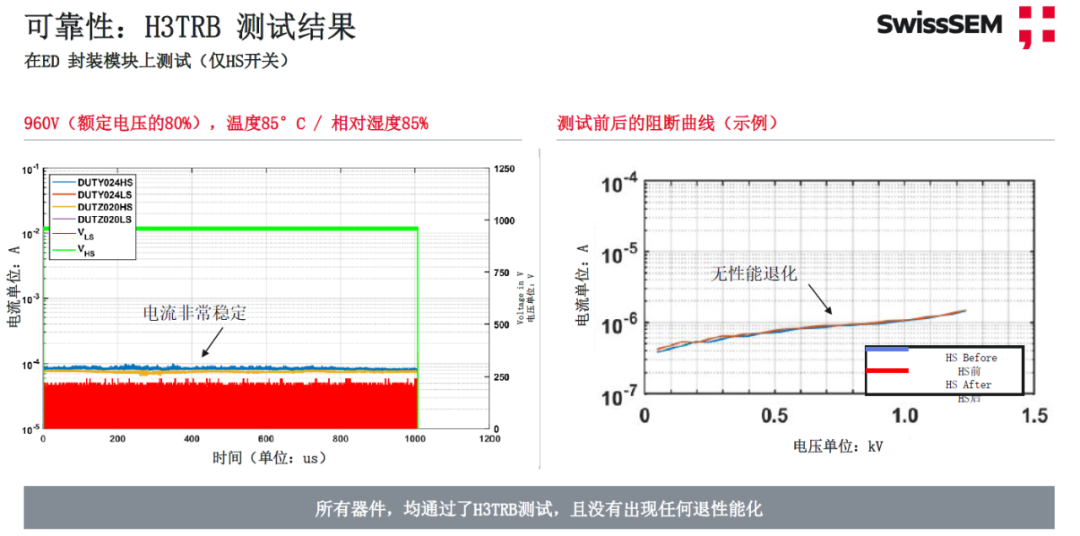

在可靠性方面，i20 ED封装模块通过了车规级AQG 324标准中极其重要的高温高湿反偏试验（H3TRB）等测试。。且在经过1500小时后，仍然没有出现性能退化。

自2011年CREE公司推出第一代SiC MOSFET后，很多研究人员对SiC MOSFET的特性进行了深入研究。据研究，SiC MOSFET器件可以显著减小硬开关电路的开关损耗，提高变换器效率。不过在650V低压场合，现有的SiC器件与硅基功率器件相比开关速度并不占优势，但在900V以上的场合，SiC的优势就显现出来了。

比如说，1200V器件的开关损耗与开关时间相比于硅基功率器件均大大减小。因此，SiC功率器件非常适合于高频、高压应用场景。而开关频率提升后，可以减小系统中无源元件的体积和重量，从而减小整个系统的体积，增加系统的功率密度。

目前，SiC MOSFET技术遇到的主要难点是原材料成本和加工技术，业界均处于着手解决SiC器件在制造、切割、互连和封装等工艺痛点阶段。比如说目前主要的SiC晶圆还是4英寸，6英寸和8英寸的产线还比较少，良率目前也不是很高，因此产量提升还有难度；次要的难点是改进器件理论并积累更多可靠性数据。

随着特斯拉Model3率先采用ST的SiC MOSFET器件后，SiC MOSFET的需求一路高涨，目前处于供不应求的状态。而随着蔚来ET5\ET7、小鹏G9等搭载SIC MOSFET车型的交付及放量，而衬底和晶圆厂技术壁垒较高，产能扩张慢等因素影响，再加上电动汽车800V平台的车型越来越多，对SiC MOSFET的需求将进一步放大，未来供给缺口恐更大。

结语

可以明显地看到，SiC MOSFET的技术性能优于硅基IGBT，但SiC的总体成本仍然很高，这主要是由于原材料、加工和产量决定的，目前难以充分利用其全部特性。反观硅基IGBT，目前技术已经非常成熟，经过40多年的持续奋斗，不断探索与创新，硅基IGBT的参数折中已经达到了极高的水平，可以满足不同的应用市场需求，而且成本可控。

因此，可以预见的是未来相当长一段时间，硅基IGBT和SiC器件将会共存于市场。即便是电动汽车市场，会极大推动IGBT和SiC器件的发展，由于成本和性能的考量，这两者也仍然会是共存状态。

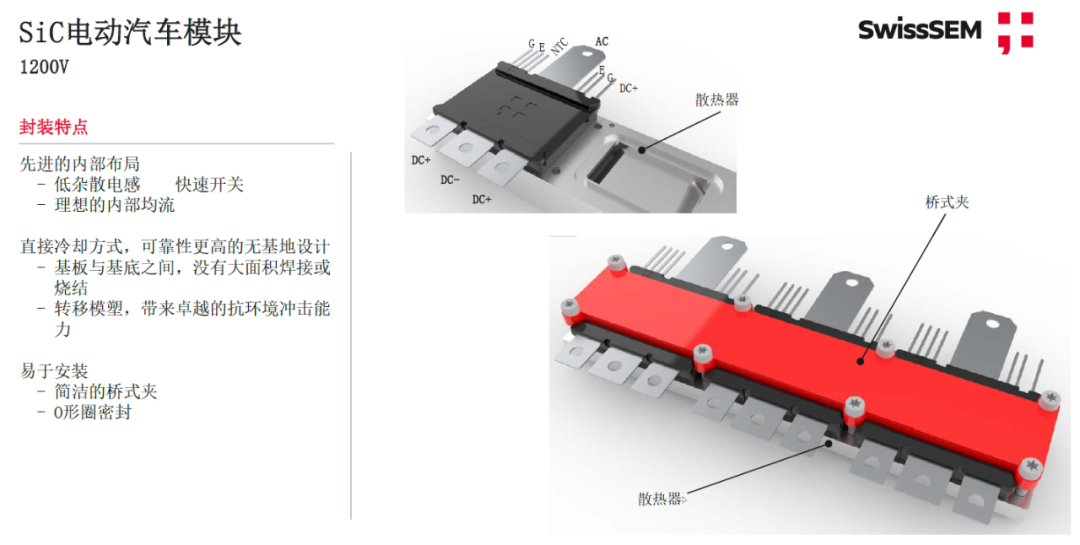

节能减排和低碳经济必然会推动功率半导体市场的蓬勃发展，IGBT和SiC器件是功率半导体的技术前沿。目前主要的供应商还集中在国外，好在国内企业的发展势头也非常好，比如赛晶亚太半导体在2021年6月就完成了其第一条IGBT模块生产线，并实现了量产，该生产线制造的ED封装IGBT模块系列产品已经在数家电动汽车、风电、光伏及工业电控领域企业开展测试，去年年底完成了以晶圆形式向新能源乘用车市场客户的批量交付。今年年中完成了IGBT模块批量交付新能源乘用车客户。此外，该公司SiC MOSFET产品也在布局当中，预计今年推出第一代碳化硅模块。
