光伏逆变器电流传感器的应用分析：

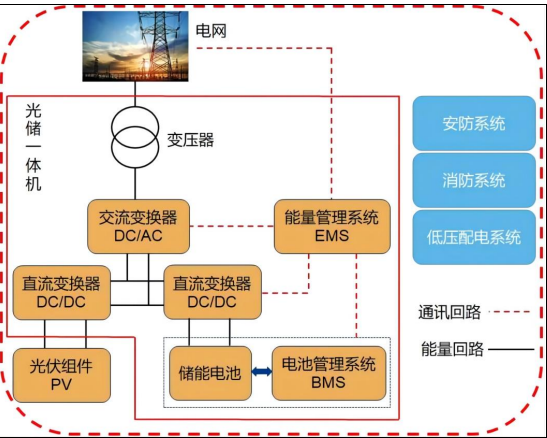

光伏逆变器一般分为: 组串式逆变器; 微型逆变器; 集中式逆变器. 目前组串式逆变器是主流。
电流检测在光伏中的应用： 电流检测广泛被应用于三类光伏逆变器产品中，包括集中型逆变器、组串 型逆变器、微型逆变器。
微型逆变器指的是光伏发电系统中的功率小于等于1000瓦、具组件级MPPT的逆变 器，全称是微型光伏并网逆变器。一般采用一拖一，一拖二，一拖四连接，每块组件都 分别配有独立MPPT的逆变器。
组串式逆变器采用多个组串接入，并具备多路MPPT，每个MPPT接入单个或 多个组串的逆变器。

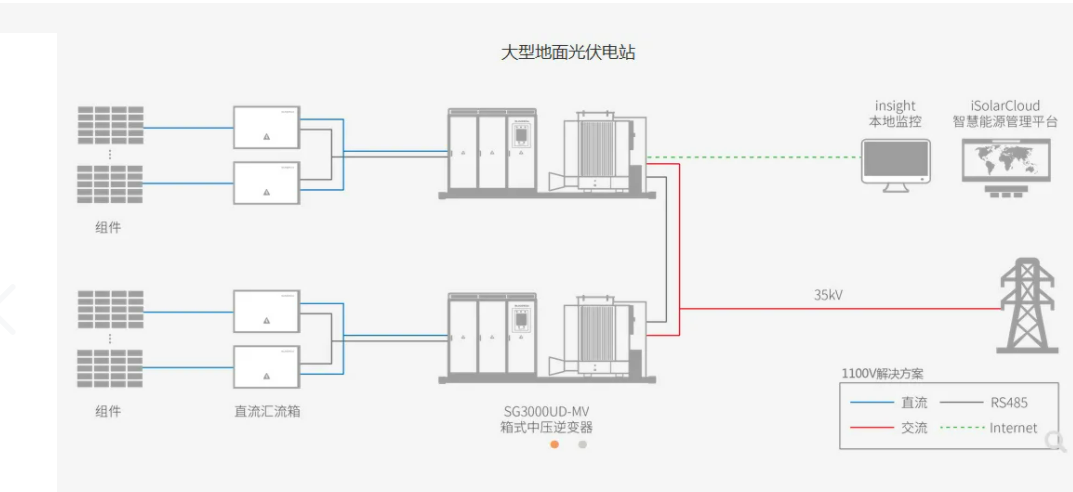

集中式逆变器采用多个组串集中汇流接入，只有1至2路MPPT的大功率逆 变器，经MPPT ⑤后再逆变接入电网。一般会直接做成集装箱式。
Magntek麦歌恩电流传感器模组在光伏逆变器上的应用：

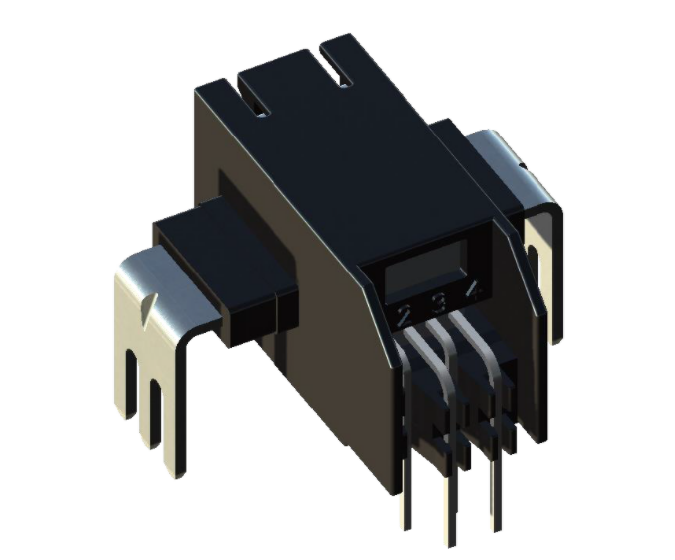

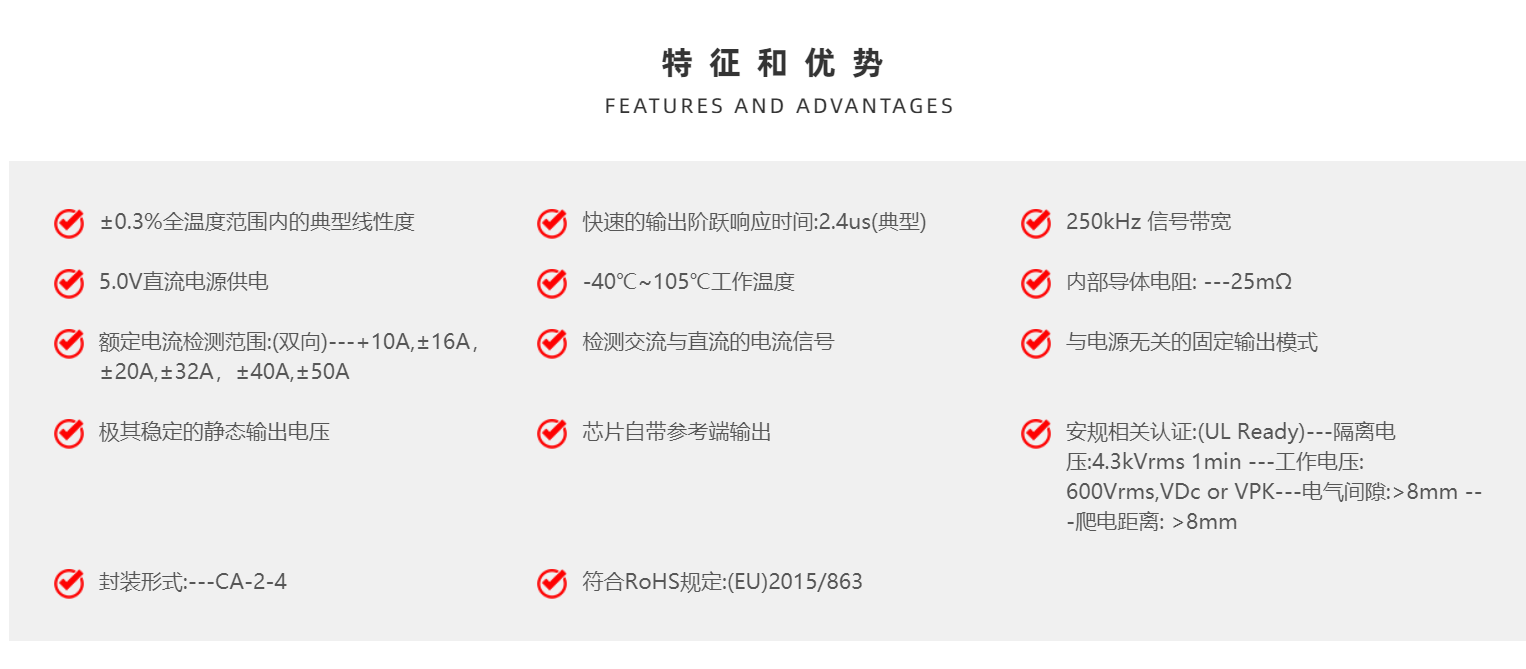

MTC952产品系列是一款基于霍尔效应原理的开环式电流传感器模组，该产品可以广泛用于工业，商业和通信系统中的交流或直流电流检测。每个MTC952都由一个高精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为与输入电流成比例的电压信号输出。由于模组内部使用了磁芯，可以有效抑制外部共模磁场对模组的干扰，改善了在磁噪声环境中的精度。
MTC952产品系列是一款基于霍尔效应原理的开环式电流传感器模组，该产品可以广泛用于工业，商业和通信系统中的交流或直流电流检测。每个MTC952都由一个高精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为与输入电流成比例的电压信号输出。由于模组内部使用了磁芯，可以有效抑制外部共模磁场对模组的干扰，改善了在磁噪声环境中的精度。
电流四大检测技术优缺点：MTC952会根据电流量程的不同要求，在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径(从引脚5,6和7到引脚8,9和10)时，芯片的输出具有正斜率(>voQ)。该导电路径的内部电阻典型值为0.21mQ,可实现低耗能。导电路径的端子（引脚5至10)与信号线(引脚1至4)电气隔离。这使得MTC952电流传感器模组可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。
Magntek麦歌恩MTC952CA电流检测技术&电流传感IC工作原理：
1.分流器+普通运放
优点:电路结构简单，成本低.交直流测量缺点:温漂较大．非隔离澜量
2.分流器+隔离运放
优点:隔离测量．交直流测量
缺点:成本高，外围电路复杂〔需要双电源)PCB布局麻烦
3.电流互感器
优点:结构简单．隔离测量，没有功耗缺点:只能交流测量，体积大
4.霍尔式开环电流传感器
优点:交直流检测，隔离测量
缺点:体积大，成本高，磁添较大
