Wayon维安一级代理商|维安碳化硅肖特基二极管优势及应用
时间：2022-09-24 发布人：京柏微 点击量：
维安Wayon代理SiC肖特基二极管主要应用于混合动力、光伏逆变器、矿机电源、电焊机和充电桩。
碳化硅肖特基二极管（SiCSBD）是一种单极型器件，采用结势垒肖特基二极管结构（JBS），因此相比于传统的硅快恢复二极管（SiFRD），碳化硅肖特基二极管具有理想的反向恢复特性。可以有效降低反向漏电流，具备更好的耐高压能力。另一个重要的特点是碳化硅肖特基二极管具有正的温度系数，随着温度的上升电阻也逐渐上升，这与硅FRD正好相反。这使得碳化硅肖特基二极管非常适合并联实用，增加了系统的安全性和可靠性。在器件从正向导通向反向阻断转换时，几乎没有反向恢复电流，反向恢复时间小于20ns，甚至600V10A的碳化硅肖特基二极管的反向恢复时间在10ns以内。因此碳化硅肖特基二极管可以工作在更高的频率，在相同频率下具有更高的效率。

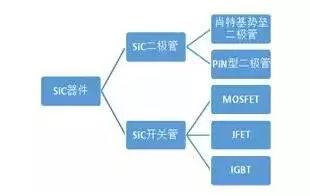

一、维安WAYON SiC碳化硅肖特基二极管器件分类和优点：
（1）碳化硅单载流子器件漂移区薄，开关电阻小。比硅器件小100-300倍。由于有小的导通电阻，碳化硅功率器件的正向损耗小。（2）碳化硅功率器件由于具有高的击穿电场而具有高的击穿电压。例如，商用的硅肖特基的电压小于300V，而第一个商用的碳化硅肖特基二极管的击穿电压已达到600V。（3）碳化硅有高的热导率，因此碳化硅功率器件有低的结到环境的热阻。（4）碳化硅器件可工作在高温，碳化硅器件已有工作在600ºC的报道，而硅器件的最大工作温度仅为150ºC.（5）碳化硅具有很高的抗辐照能力。（6）碳化硅功率器件的正反向特性随温度和时间的变化很小，可靠性好。（7）碳化硅器件具有很好的反向恢复特性，反向恢复电流小，开关损耗小。碳化硅功率器件可工作在高频（》20KHz）。（8）碳化硅器件为减少功率器件体积和降低电路损耗作出了重要贡献。

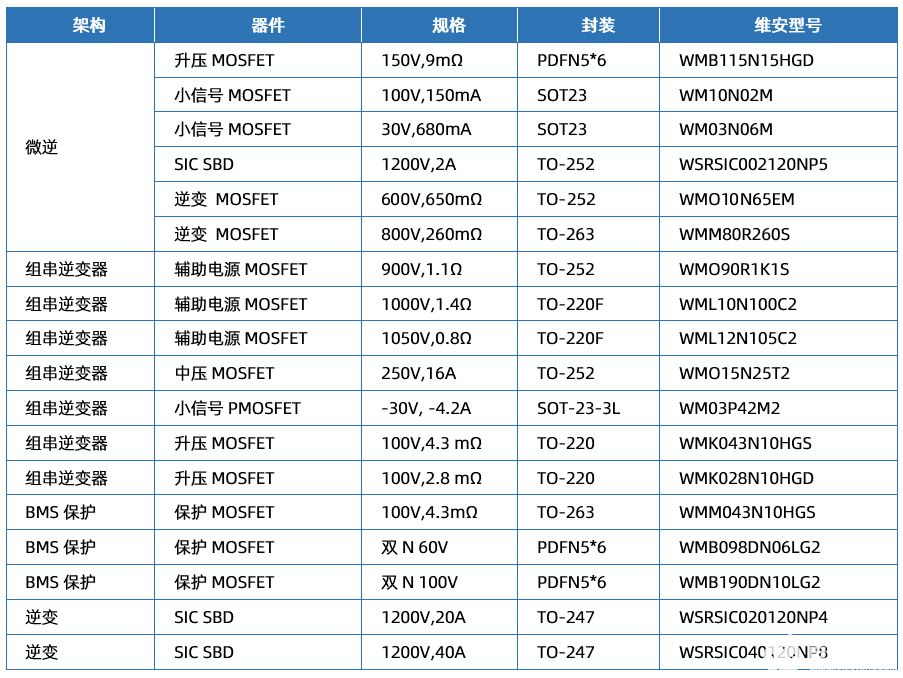

针对光伏市场应用，维安产品组合包括全系列的功率器件，具体包括高压SJ-MOSFET、中压SGT MOSFET和IGBT模组和第三代半导体碳化硅肖特基二极管SiC SBD，此外，维安还可以提供AC/DC、DC/DC、LDO、保护器件等产品来实现完整的系统级方案。
| Part No. | VRRM(V) | IF(A) | IFSM(A) | VF(V) typ. | IR(μA)typ. | Package | Data sheet |
|---|
| WSRSIC020120NP4 | 1200 | 20 | 150 | 1.5 | 5.0 | TO247-2L |  |
| WSRSIC010120NP4 | 1200 | 10 | 90 | 1.45 | 2.5 | TO247-2L | |
| WSRSIC040120NP8 | 1200 | 40(20*2) | 150 | 1.5 | 10 | TO247-3L | |
| WSRSIC020120NP8 | 1200 | 20(10*2) | 90 | 1.45 | 5.0 | TO247-3L | |
| WSRSIC010065NPD | 650 | 10 | 70 | 1.43 | 1.5 | DFN5*6 | |
| WSRSIC008065NPD | 650 | 8.0 | 50 | 1.43 | 1.2 | DFN5*6 | |
| WSRSIC006065NPD | 650 | 6.0 | 40 | 1.43 | 1.0 | DFN5*6 | |
| WSRSIC004065NPD | 650 | 4.0 | 30 | 1.43 | 0.8 | DFN5*6 | |
| WSRSIC010065NNI | 650 | 10 | 70 | 1.43 | 1.5 | TO-220ISO-2L | |
| WSRSIC008065NNI | 650 | 8.0 | 50 | 1.43 | 1.2 | TO-220ISO-2L | |
| WSRSIC006065NNI | 650 | 6.0 | 40 | 1.43 | 1.0 | TO-220ISO-2L | |
| WSRSIC004065NNI | 650 | 4.0 | 30 | 1.43 | 0.8 | TO-220ISO-2L | |
| WSRSIC010065NPF | 650 | 10 | 70 | 1.43 | 1.5 | TO-220F-2L | |
| WSRSIC008065NPF | 650 | 8.0 | 50 | 1.43 | 1.2 | TO-220F-2L | |
| WSRSIC006065NPF | 650 | 6.0 | 40 | 1.43 | 1.0 | TO-220F-2L | |
| WSRSIC004065NPF | 650 | 4.0 | 30 | 1.43 | 0.8 | TO-220F-2L |
