维安Wayon电路保护器件介绍-电路保护产品- GDT
时间：2022-09-12 发布人：京柏微 点击量：
维安公司电路保护器件介绍:
气体放电管（GDT, Gas Discharge Tube）是利用气 体放电机制来实现对雷击浪涌过电压的抑制。

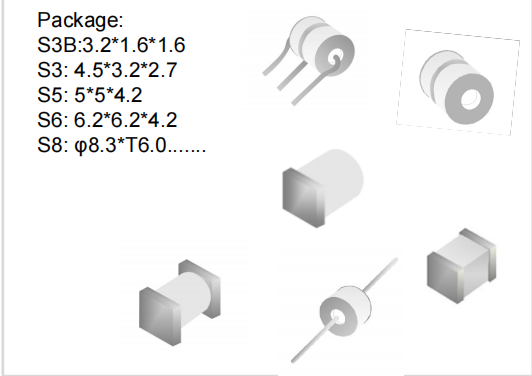

SURGE Package:
S3B:3.2*1.6*1.6
S3: 4.5*3.2*2.7
S5: 5*5*4.2
S6: 6.2*6.2*4.2
S8: φ8.3*T6.0.......
特点：
« 动作电压: 75V-3600V
« 峰值电流: 0.5-20KA(8/20us)
« 低漏电流
« 低电容
应用:
• 调整解调器
• 分流器
• 可应用在极小空间

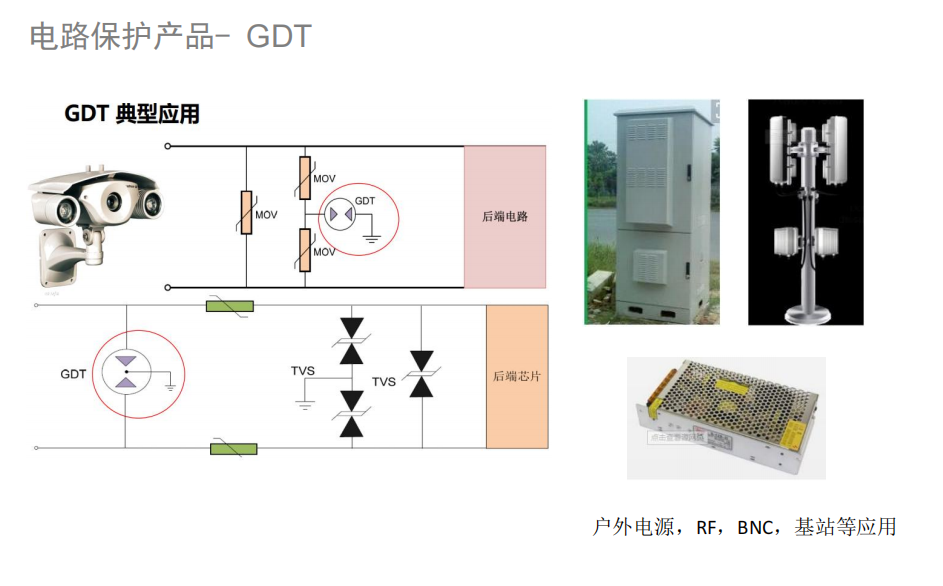

• 通讯基站
• PCI 卡
电路保护产品- GDT优缺点：
优点：
•电流通容量大；寄生电容小；绝缘阻抗高。
缺点：
•动态击穿电压高（脉冲电压），动作电压 精度较低，响应时间较慢。
•有跟随电流（续流）现象。
电路保护产品- GDT主要参数：
1．直流放电电压 在上升陡度低于100V/s的电压作用下，放电管开始放电的电压值称为其 直流放电电压。
2．冲击放电电压 (1KV/us) 在具有规定上升陡度的暂态电压脉冲作用下，放电管开始放电的电压值称 其为冲击放电电压(脉冲电压)。 对于不同的上升陡度，放电管的冲击放电电压 是不同的。
3．冲击耐受电流 将放电管通过规定波形和规定次数的脉冲电流，使其直流放电电压和绝缘 电阻不会发生明显变化的最大电流峰值称为管子的冲击耐受电流。通常给出在 8/20us波形下通流10次的冲击耐受电流。
4．绝缘电阻和极间电容 绝缘电阻约为数千兆欧。绝缘电阻值的降低会导致漏流的增大，有可能产 生噪音干扰。 放电管的金属电极间存在寄生电容，极间电容一般范围0.6~3pF，极间电容 在很宽的频率范围内可以保持近似不变。
