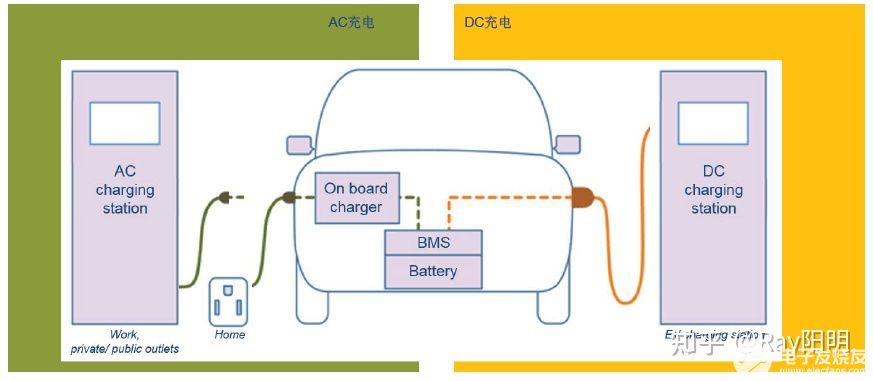

车载OBC充电机主要功能是：电网电压经由地面交流充电桩、交流充电口，连接至车载充电机，给车载动力电池进行慢速充电。

   电动汽车的车载OBC主要由功率电路（PFC+LLC/移相全桥）和控制电路组成，车载OBC充电机可分为单相车载OBC和双向车载OBC。单向车载OBC充电机只能给动力电池充电，双向车载OBC可以把动力电池的直流电逆变成为家用220V交流电，供其他外接电器使用。

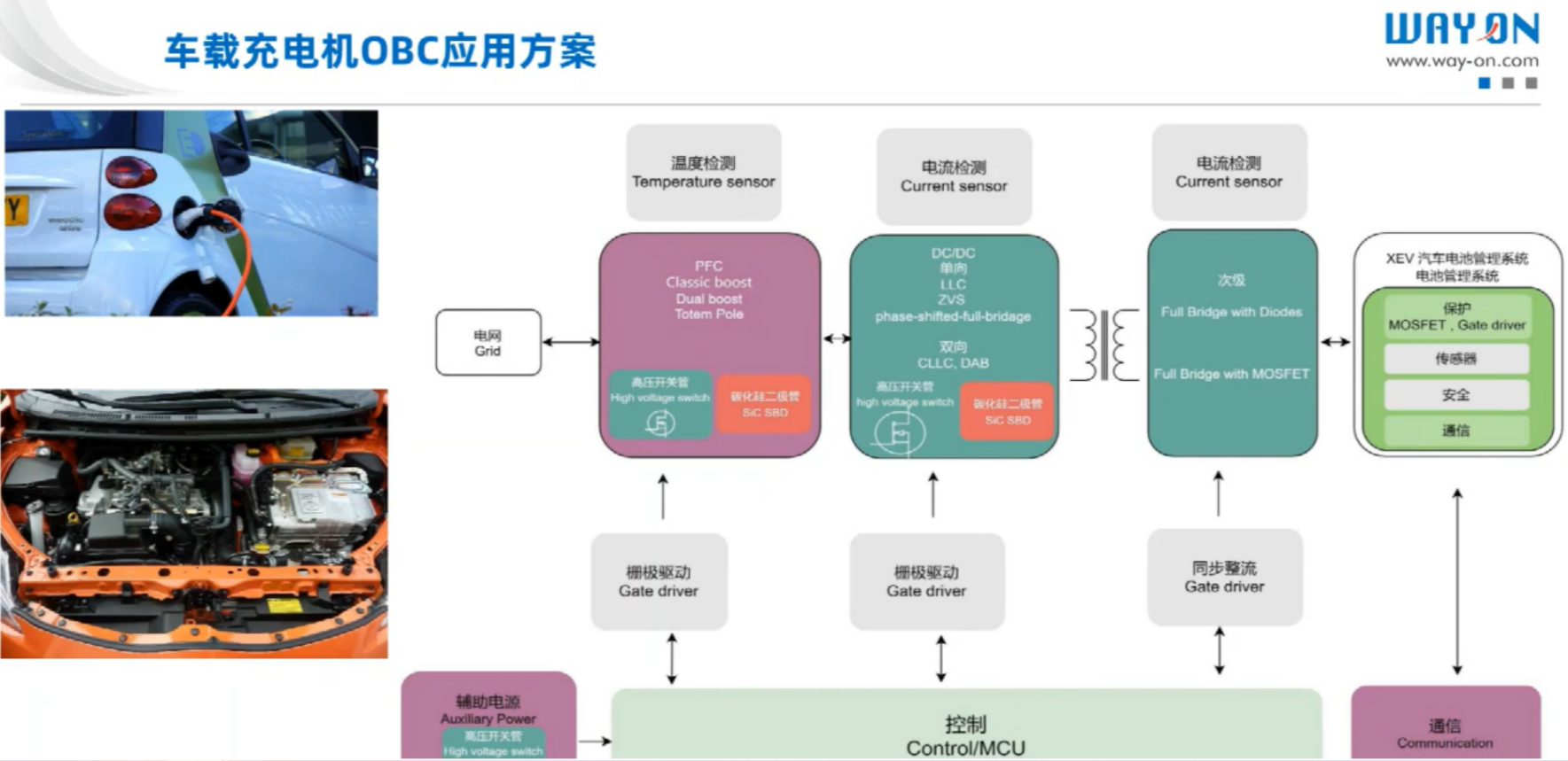

   维安WAYON车载充电机OBC应用方案：

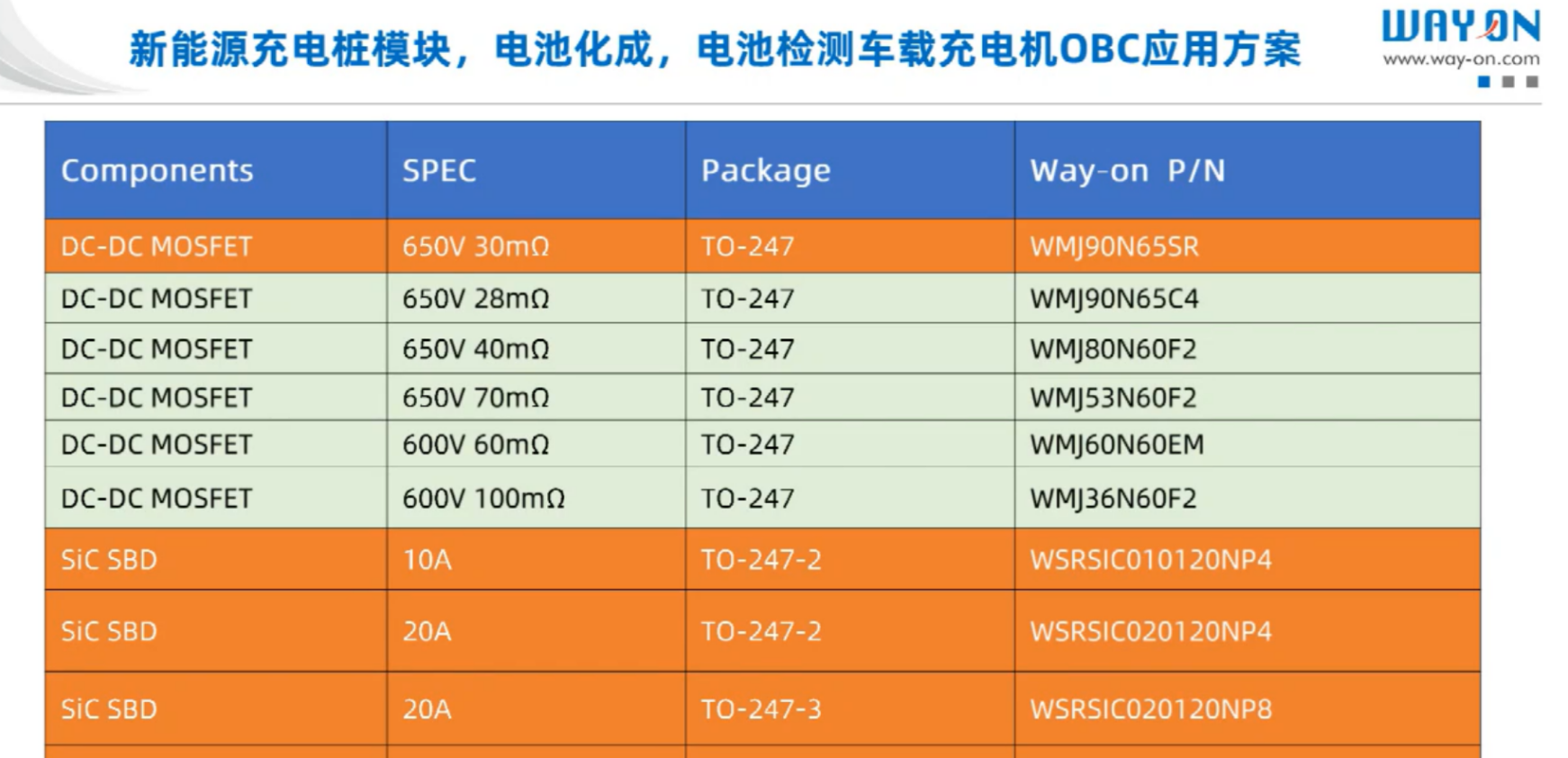

     维安Wayon充电桩模块，电池化成，电池检测车载充电机OBC应用方案：

      维安WAYON DC-DC MOS管主要用到650V TO-247封装，型号有：WMJ90N65SR/WMJ90N65C4/WMJ80N60F2/WMJ53N60F2/MWJ60N60EM/WMJ36N60F2

维安Wayon Super Junction MOSFET 650V

1.Part No.：WMJ90N65SR

2.Description：N-Channel SJ-MOS SR

3.Package：TO-247

4.VDS (V)：650

5.RDS(on) (Ω) @VGS=10V(max.)：0.03

6.ID (A) @TA=25℃：90

7.PD (W) @TA=25℃：430

8.VGS (V)：30

9.VGS(th) (V) (Typ.)：3.5

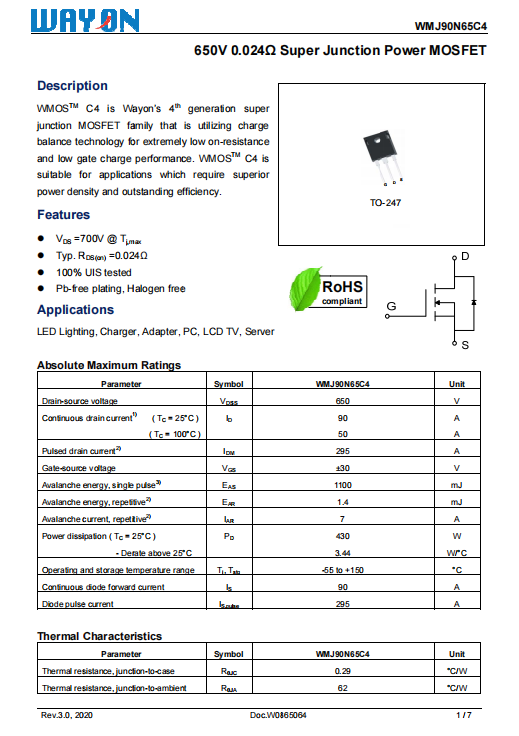

维安Wayon Super Junction MOSFET 650V

1.Part No.：WMJ90N65C4

2.Description：N-Channel SJ-MOS C4

3.Package：TO-247

4.VDS (V)：650

5.RDS(on) (Ω) @VGS=10V(max.)：0.029

6.ID (A) @TA=25℃：90

7.PD (W) @TA=25℃：430

8.VGS (V)：30

9.VGS(th) (V) (Typ.)：3

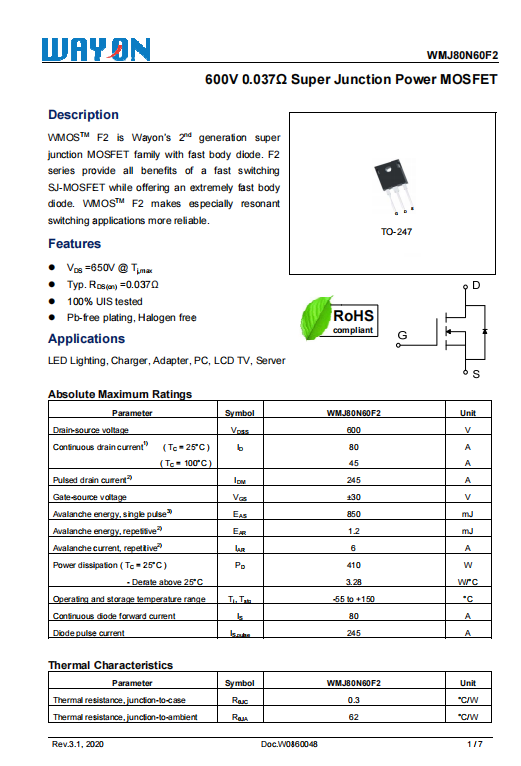

维安Wayon Super Junction MOSFET 600V

1.Part No.：WMJ80N60F2

2.Description：N-Channel SJ-MOS F2

3.Package：TO-247

4.VDS (V)：600

5.RDS(on) (Ω) @VGS=10V(max.)：0.044

6.ID (A) @TA=25℃：80

7.PD (W) @TA=25℃：410

8.VGS (V)：30

9.VGS(th) (V) (Typ.)：3

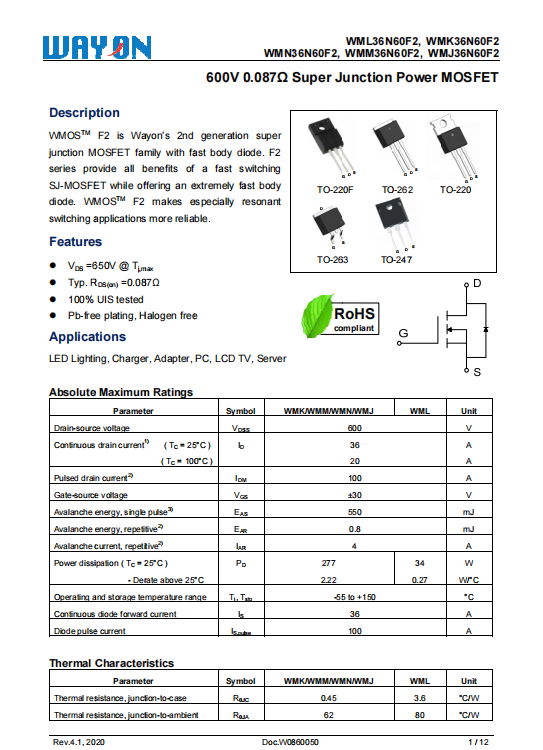

Wayon Super Junction MOSFET 600V

1.Part No.：WMJ36N60F2

2.Description：N-Channel SJ-MOS F2

3.Package：TO-247

4.VDS (V)：600

5.RDS(on) (Ω) @VGS=10V(max.)：0.102

6.ID (A) @TA=25℃：36

7.PD (W) @TA=25℃：277

8.VGS (V)：30

9.VGS(th) (V) (Typ.)：3
