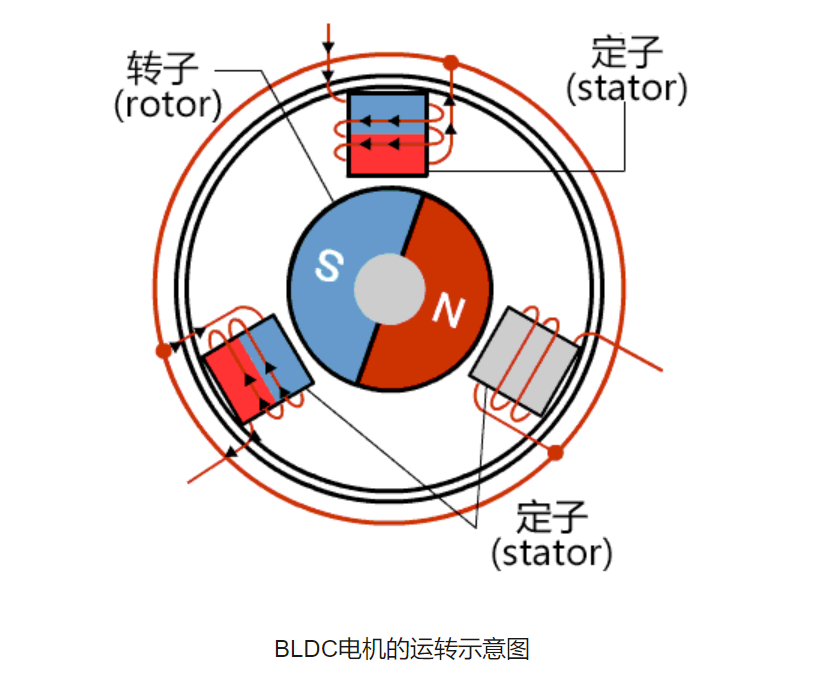

电机主要由永磁材料制造的定子、绕有线圈绕组的转子（电枢） 、换向器和电刷等构成。只要在电刷的A和B两端通入一定的直流电流， 电机的换向器就会自动改变电机转子的磁场方向，这样，直流电机的转子就会持续运转下去。
无刷直流电机(BLDC)以电子换向器取代了机械换向器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。

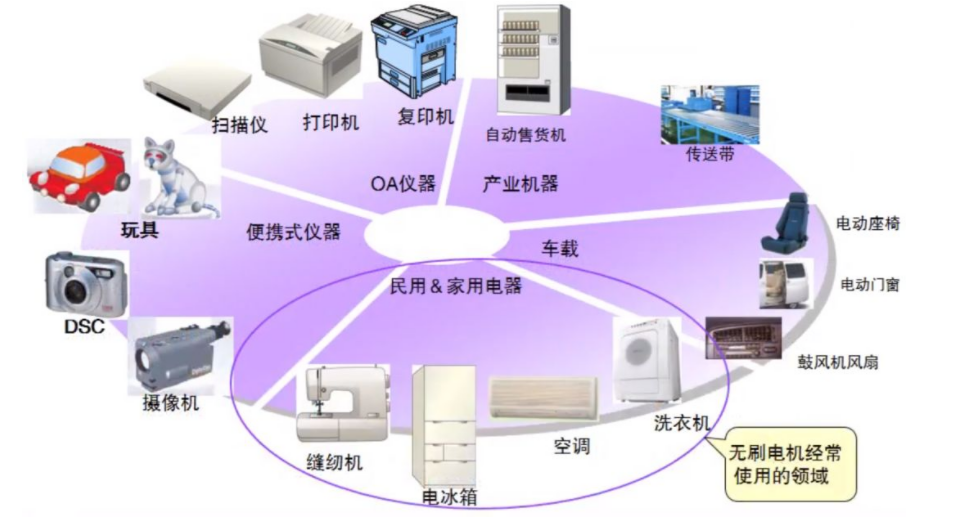

无刷电机BLDC方案主要应用于几大市场：
1.电动工具：国内电扳手基本上已经实现了无刷化，电钻类、高压型，以及园林类工具还没有完全无刷化，不过也转换过程中。这主要是由于无刷电机的节能和高效率，让手持式电动工具可以运行更长时间。比如 Bosch、Dewalt、Milwaukee、Ryobi、Makita 等。
2.设备散热风扇:这个行业很早就向BLDC 电机方向转换，依必安派特（EBM）风机和电机产品广泛应用在了通风、空调、制冷、家电、供暖、汽车等多个行业。
3.冰柜冷却风机：BLDC 电机有三相的，也有单相的；电压也有高压和低压的区分，一般来说功率大于 30W 的 BLDC 电机会采用高压方案。
4.空气净化器：小型的一般采用 NMB 和 Nedic 的外转子电机，大型的空气净化器一般都使用 EBM 的风机。空气净化器使用的国产电机，大多是仿制 Nedic 的产品。
5.落地扇：目前国内主流的小家电厂商，比如美的，先锋、日彩、艾美特等，基本上都有采用无刷电机的产品面市。

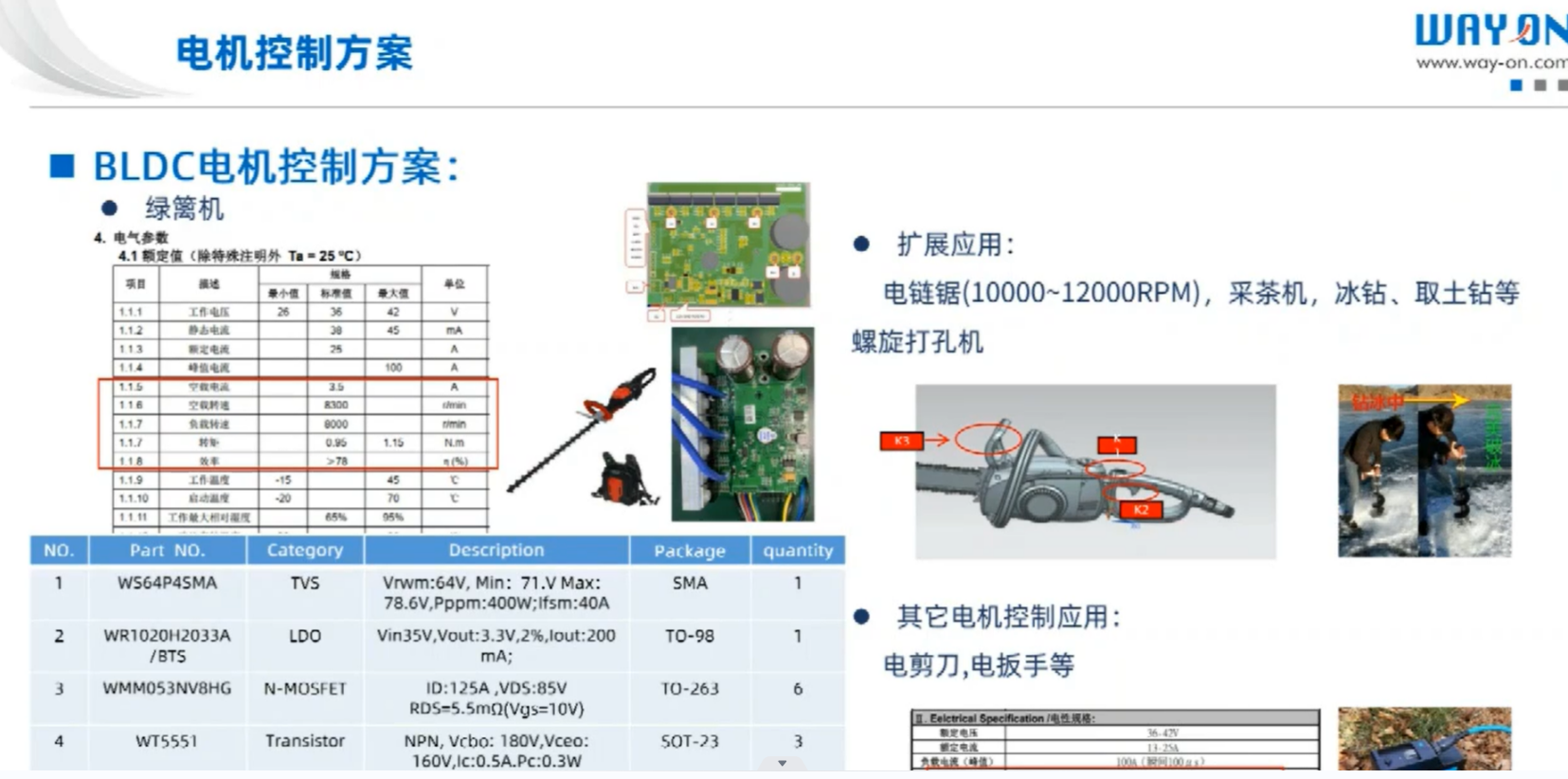

Wayon维安BLDC电机控制方案 应用于电动工具 电剪刀 电扳手 电锯

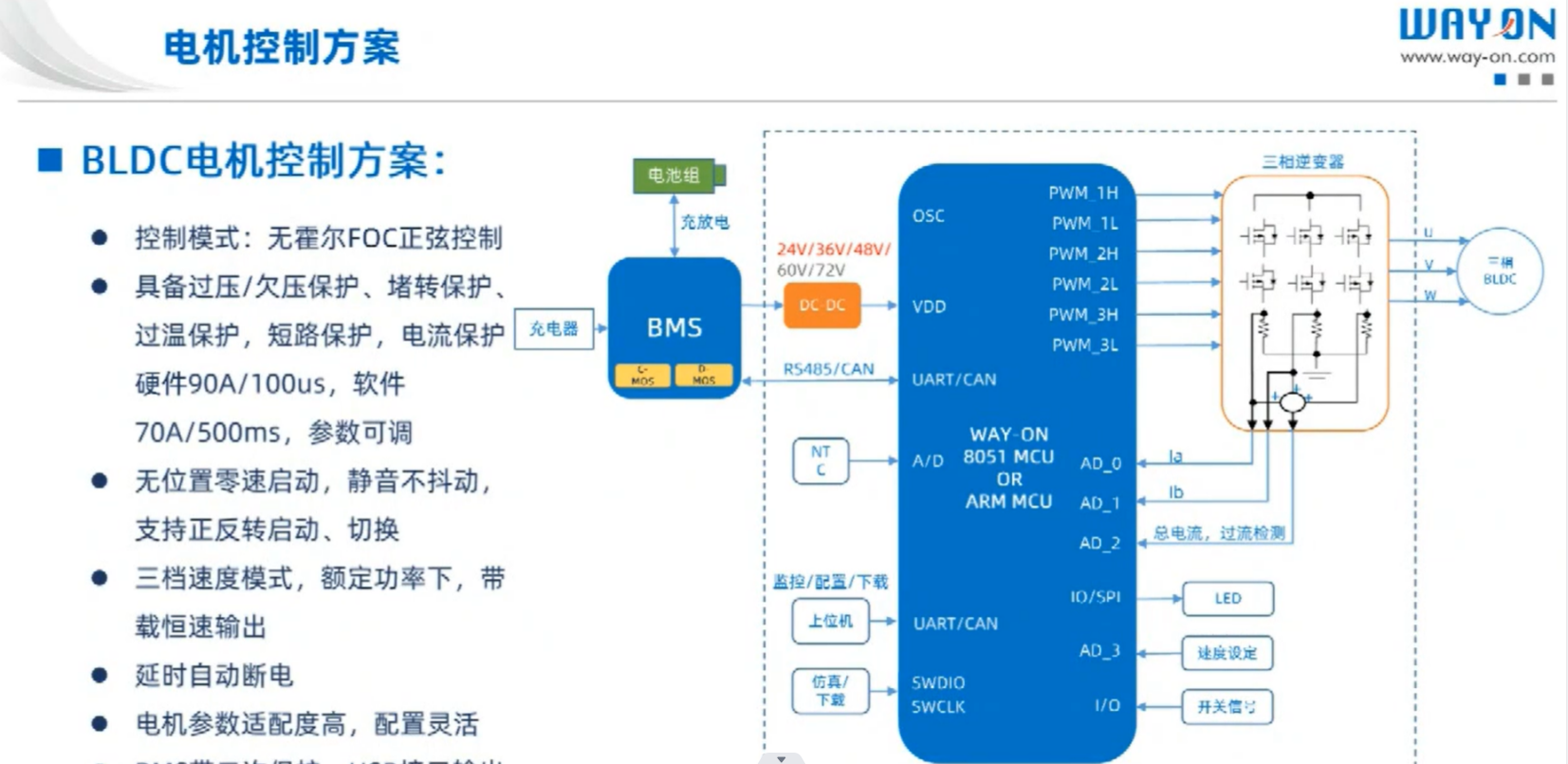

Wayon维安BLDC电机控制方案:
1)控制模式:无霍尔FOC正弦控制
2)具备过压/欠压保护、堵转保护、过温保护，短路保护，电流保护硬件90A/100us，软件70A/500ms，参数可调
3)无位置零速启动，静音不抖动，支持正反转启动、切换
4)三档速度模式，额定功率下，带载恒速输出
5)延时自动断电
6)电机参数适配度高，配置灵活
Wayon维安在BLDC控制方案MOS管、TVS、Transistor应用：
400W SMD SMAJ Power TVS
1.Type：SMD
2.UNI-POLAR Part No.：WS64P4SMA
3.BI-POLAR Part No.：WS64P4SMA-B
4.P a c k a g e：SMA
5.Peak Pulse Power Ppp(W)：400
6.Reverse Stand off Voltage VRWM(V)：64
7.MIN VBR (Volts)@IT：71.1
8.MAX VBR (Volts)@IT：78.6
9.Test Current IT(mA)：1
10.Maximum Clamping Voltage Vc@Ipp(V)：103
11.Maximum Peak Pulse Current Ipp(A)：3.9
12.Maximum Reverse Leakage IR @VRWM(μA)：1
30V-250V SGT N Channel Power MOSFET
1.Part No.：WMM053NV8HGS
2.Package：TO-263
3.VDS(V)：85
4.Vgs Max(V)：±20
5.ID(A)@TA=25℃(Max.)：125
6.VGS(th)(V)(Typ.)：3
7.Rds(on)(mΩ)@Vgs=10V(Max.)：5.5
8.Rds(on)(mΩ)@Vgs=4.5V(Max.)：/
Transistor
1.Part No.：WT5551
2.Package：SOT-23
3.Type：NPN
4.PC(W)：0.3
5.IC(A)：0.6
6.BVCBO(V)：180
7.BVCEO(V)：160
8.BVEBO(V)：6
9.Hfe(Min.)：100
10.Hfe(Max.)：200
11.Hfe(Condition)：1mA / 5V
12.VCE(sat)(V)：0.15
13.VCE(sat)(Condition)：10mA / 1mA
