Magntek麦歌恩一级代理商液位计专用芯片MT6133采用单芯片集成工艺，具有高性能以及高可靠性。芯片内集成了AMR桥阻与ASIC芯片。1.65V~5.5V工作电压，并且具有优良的温度补偿能力，使得芯片能工作在-40~125C环境中，并保持优良的性能以及—致性。

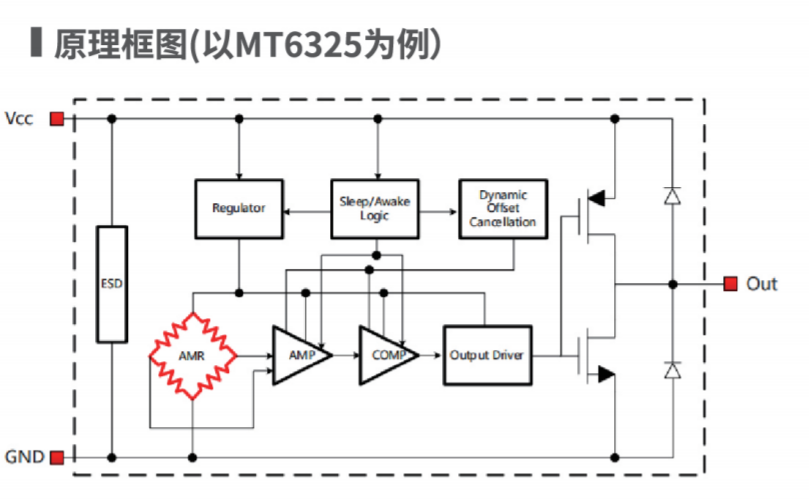

根据平行穿过磁场的强弱和角度不同,阻抗值发生变化的AMR桥阻与ASIC集成在单芯片中。通过与磁铁配合,进行非接触式位置检测。相比于霍尔传感器具有更高的精度(回差可以小于3高斯),对磁场平行感应,和不同方向的AMR桥阻配合实现360°两维感应的特点。主要应用于不同感应角度与低功耗高频感应的应用场合,现有两个产品线,磁阻一维感应开关与磁阻二维感应开关。

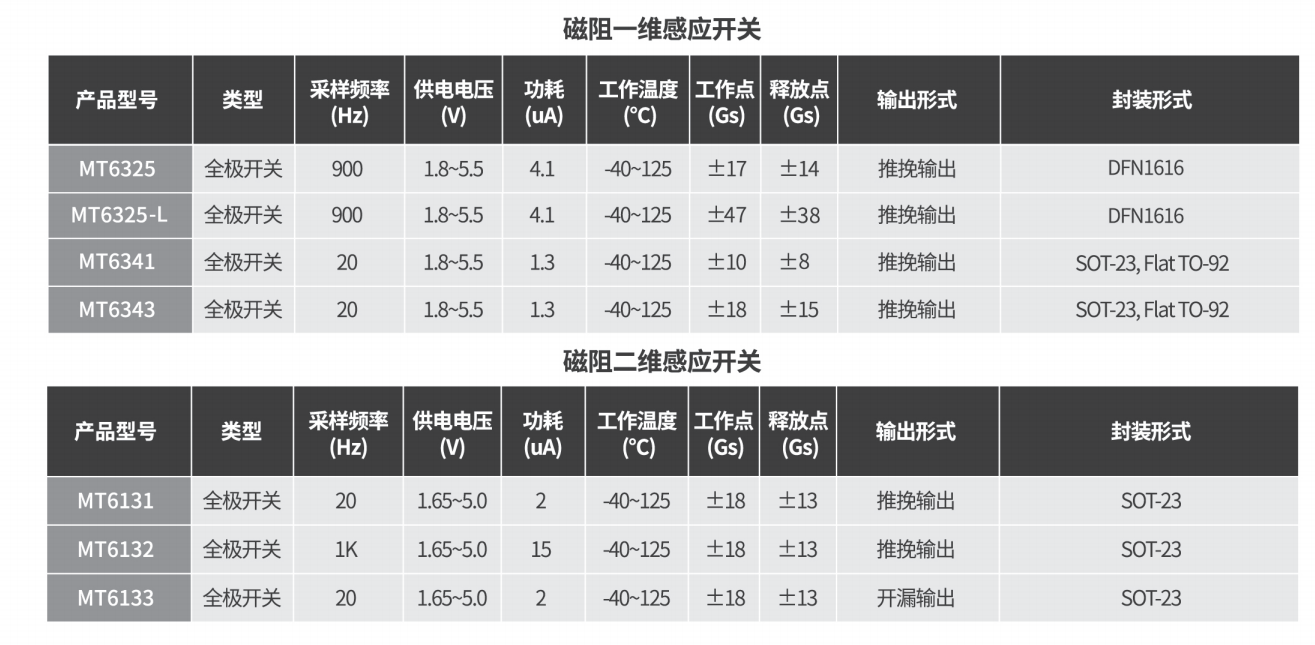

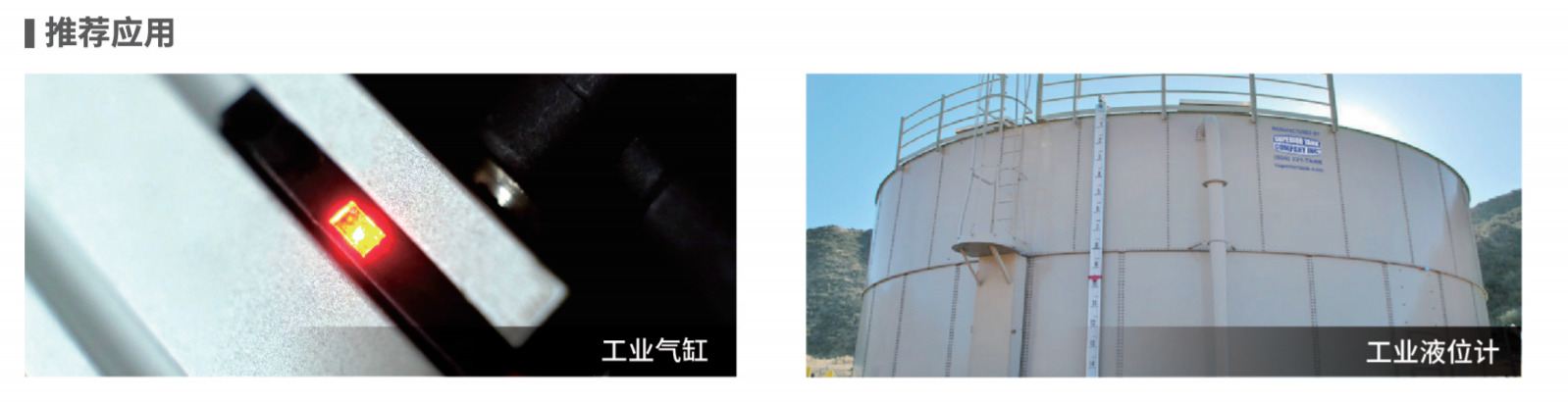

磁阻一维感应开关:内置单路AMR桥阻,实现±25°夹角内磁场的检测。典型应用于需要防止剩磁干扰的精确位置检测。推荐应用:工业气缸行程位置检测、智能水表与气表的流量计数与防磁攻击检测等。磁阻二维感应开关:内置多路AMR桥阻,通过不同角度的摆放,实现360°平面内磁场的检测,典型应用于需要大感应角度的磁场的位置检测。推荐应用:工业液位位置检测、智能电表防磁攻击检测等。
磁翻板液位计
推荐型号
MT6133
产品特点
1. 平面360度感应
2. 20Hz采样频率
3. 具有优良的温度补偿能力，环境工作温度 -40~125℃
工作原理
磁翻板液位计（又称磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示；同时对应液位点的磁传感器通断，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成0~50mA标准电流信号并叠加数字信号输出。
磁阻芯片和霍尔芯片相对于干簧管不仅具有寿命长、频率高等优点，还可用于PCB板贴片，更加利于生产。
