麦歌恩Magntek代理商推出的MT9511/MT9512系列是Magntek最新推出的基于霍尔感应技术的专门用于电流传感器模组应用的电流传感器IC。是—款单片集成式的可编程霍尔效应线性传感器芯片。可以被用在广泛应用中的精确电流或者位置检测。
符合AEC-Q100的开环电流传感器芯片MT951X，助推汽车电流传感器模组应用和设计
MT9511提供与电源相关的比例输出;
MT9512提供与电源无关的固定输出，自带参考信号输出端,既可以使用单端输出，也可以使用差分输出方式与ADC 或者差分运放交互。
麦歌恩Magntek每颗MT9511/MT9512都由一个高灵敏度的霍尔元件，一个低噪声小信号高增益放大器，钳位和过流保护输出级以及高带宽动态补偿技术组成。
麦歌恩Magntek MT9511/MT9512输出一个与施加磁通密度成比例的模拟电压信号。客户可以通过在输出引脚上编程来配置灵敏度和静态（零场）输出电压，以优化最终应用的性能。芯片内部集成高精度的带息基准电源，其静态输出电压与灵敏度不随电源的变化而变化，灵敏度可在0.6~22.4mV/Gs的范围内通过编程调节。芯片同时自带参考端输出，用户可轻松使用差分输出方式与ADC交互。

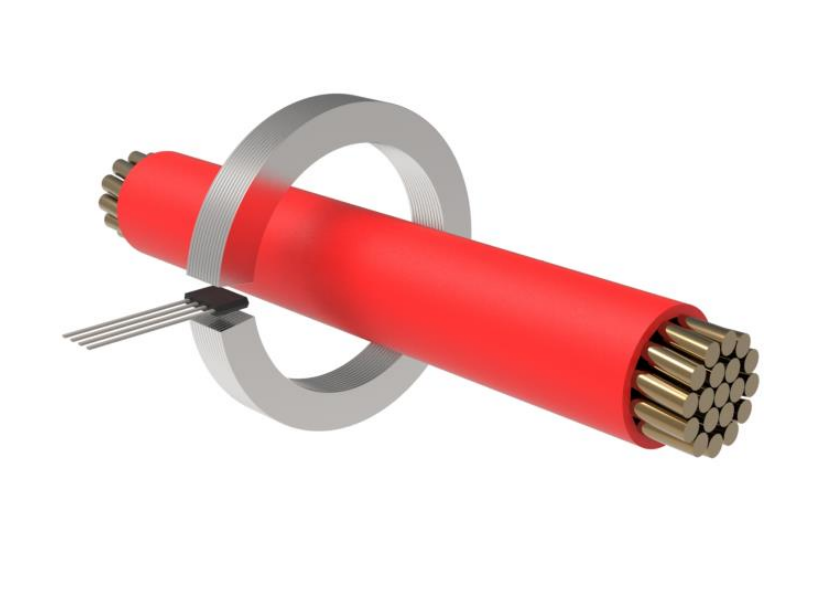

MT9511/MT9512配合外置磁芯(铁氧体、硅钢、镍铁)，可设计用于感应0~土1500A及以上电流的应用中。
1）逆变器电流检测
2）电机相位和轨电流检测
3）光伏串式逆变器
4）电池管理
5）开关电源
6）过流保护

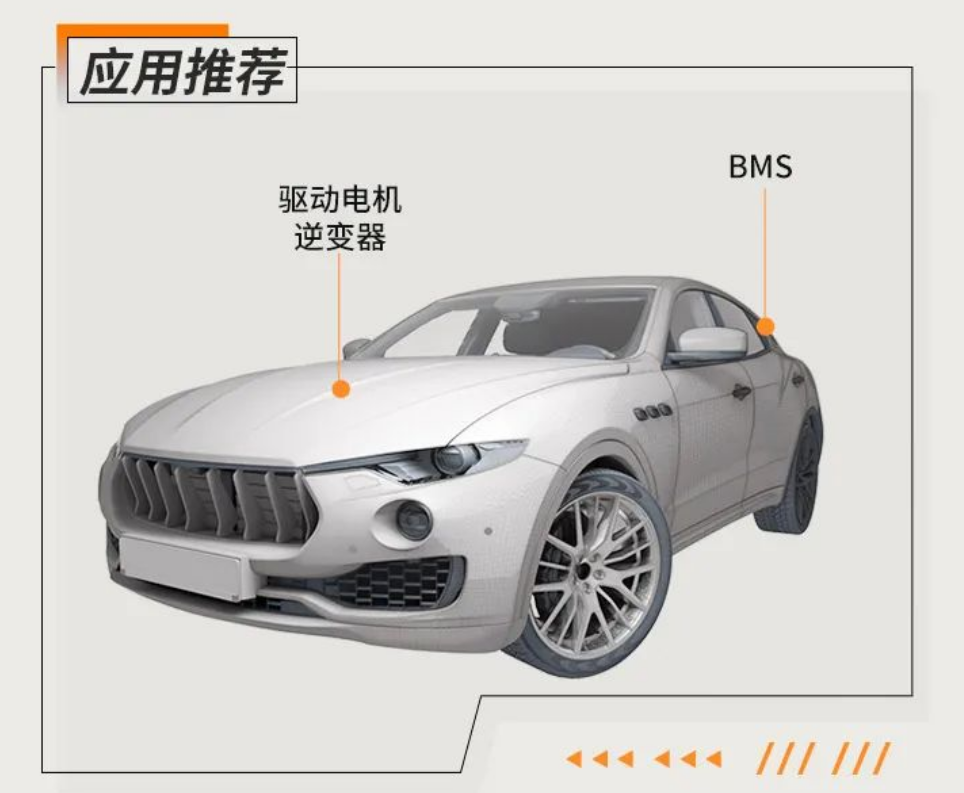

7）车载驱动电机逆变器电流检测

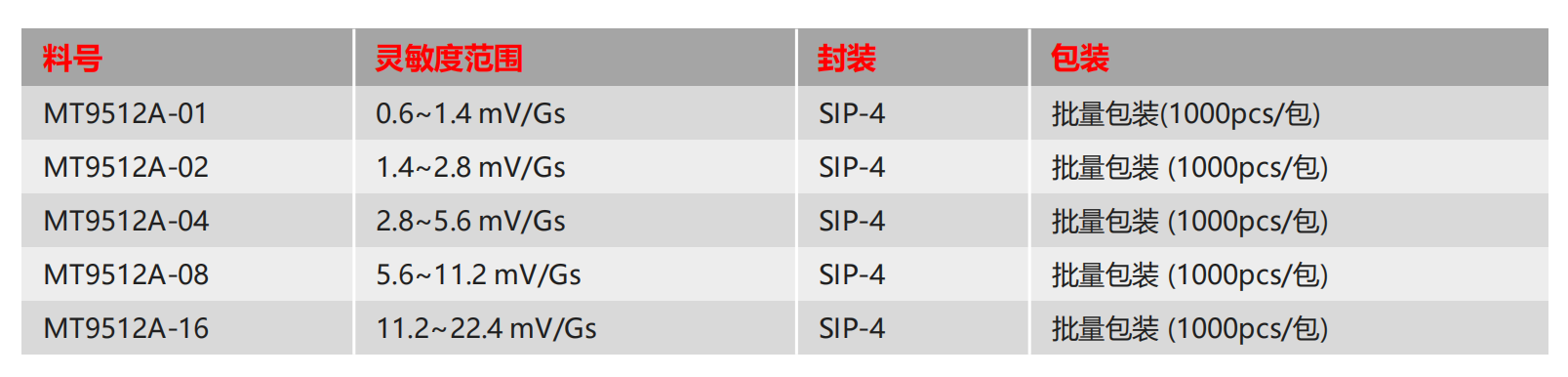

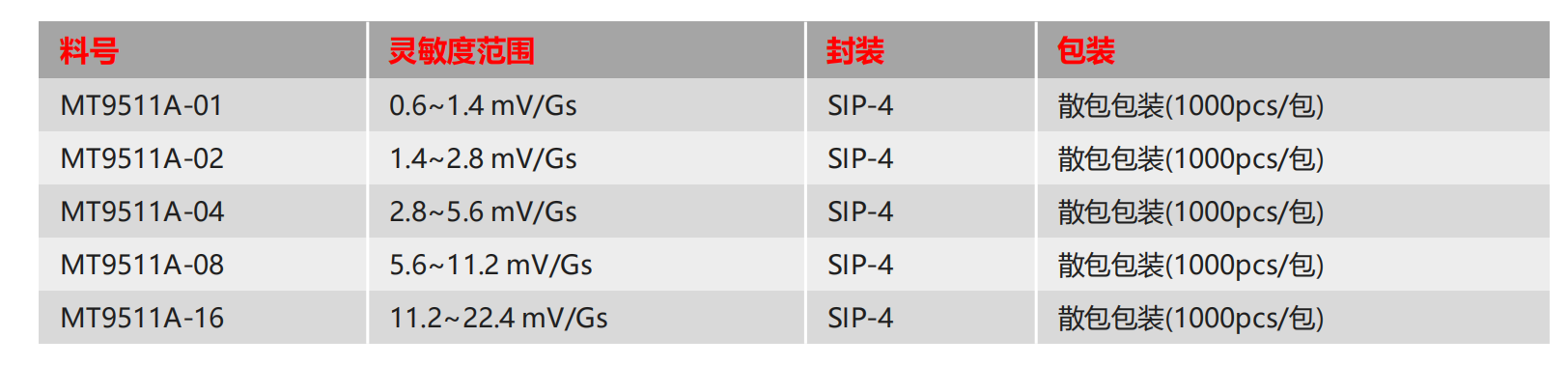

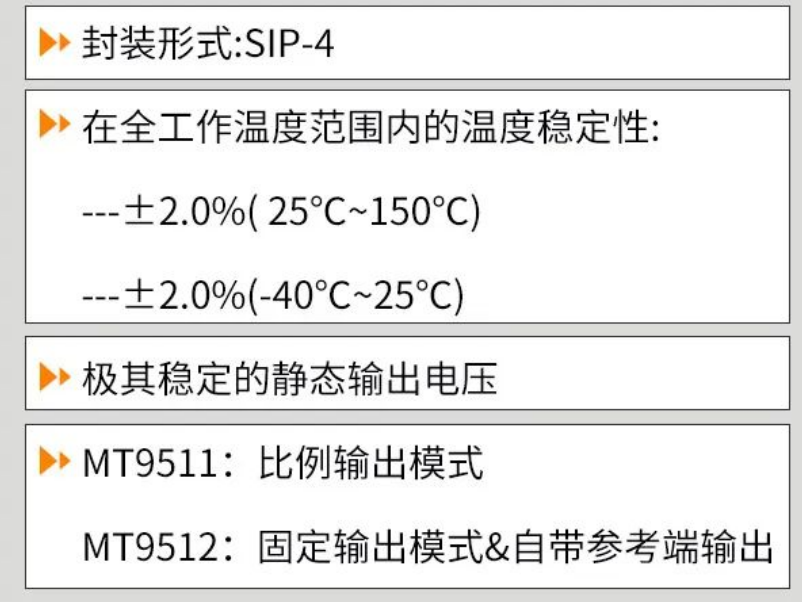

MT9511/MT9512产品概况：

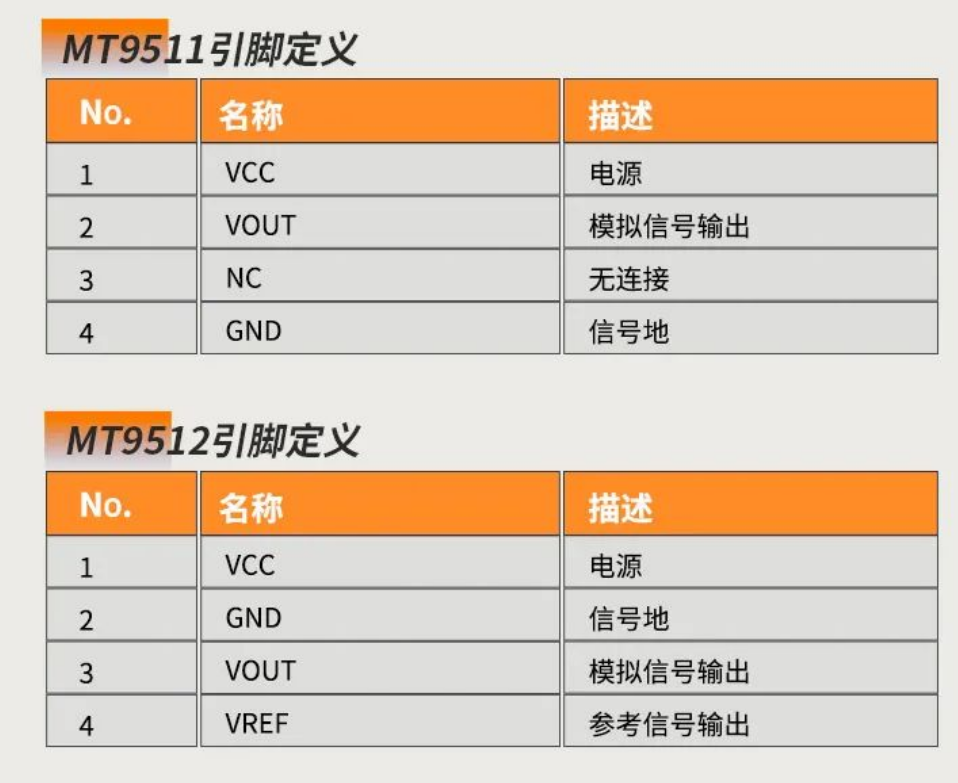

MT9511/MT9512引脚定义：

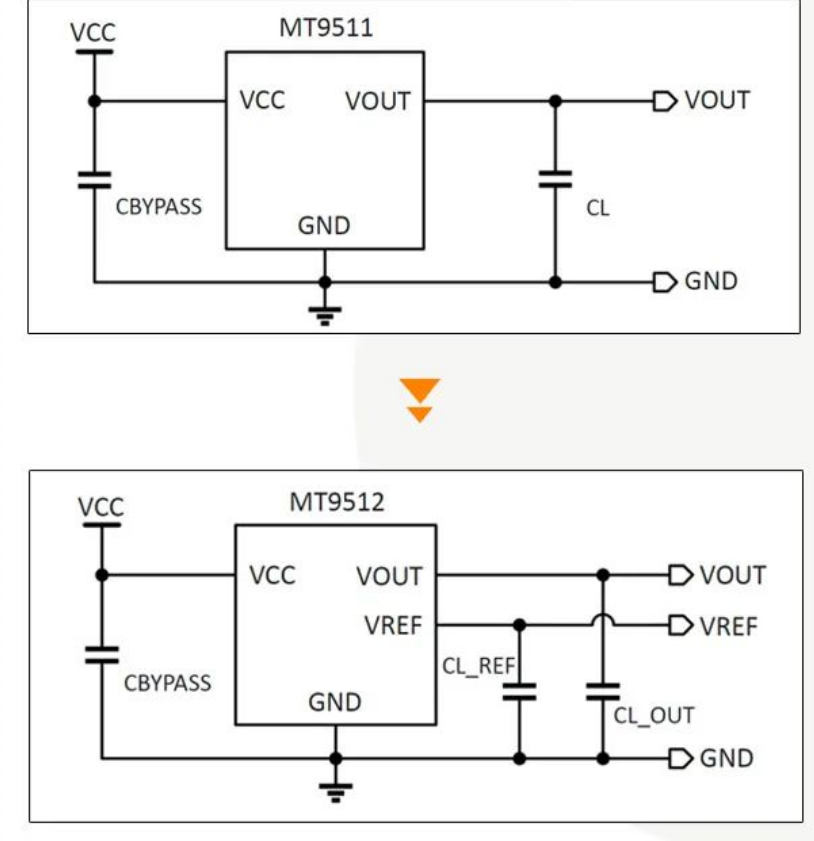

MT9511/MT9512应用电路图：
MT9511系列产品的典型应用电路包括1个输入旁路电容和1个输出滤波电容，作为附加的外部元件。VCC和GND之 间必须有旁路电容。磁场垂直施加在芯片表面，模拟输出信号通过VOUT引脚直接测量。
MT9512系列产品的典型应用电路包括一个输入旁路电容和一个输出滤波电容，作为附加的外部元件。VCC和GND之间必须有旁路电容。磁场垂直施加在芯片表面，模拟输出信号通过VOUT引脚直接测量。
