Magntek麦歌恩MT9222/MT9223电流检测技术&电流传感IC工作原理：
电流四大检测技术优缺点：
1.分流器+普通运放
优点:电路结构简单，成本低.交直流测量
缺点:温漂较大．非隔离澜量
2.分流器+隔离运放
优点:隔离测量．交直流测量
缺点:成本高，外围电路复杂〔需要双电源)PCB布局麻烦
3.电流互感器
优点:结构简单．隔离测量，没有功耗
缺点:只能交流测量，体积大
4.霍尔式开环电流传感器
优点:交直流检测，隔离测量
缺点:体积大，成本高，磁添较大

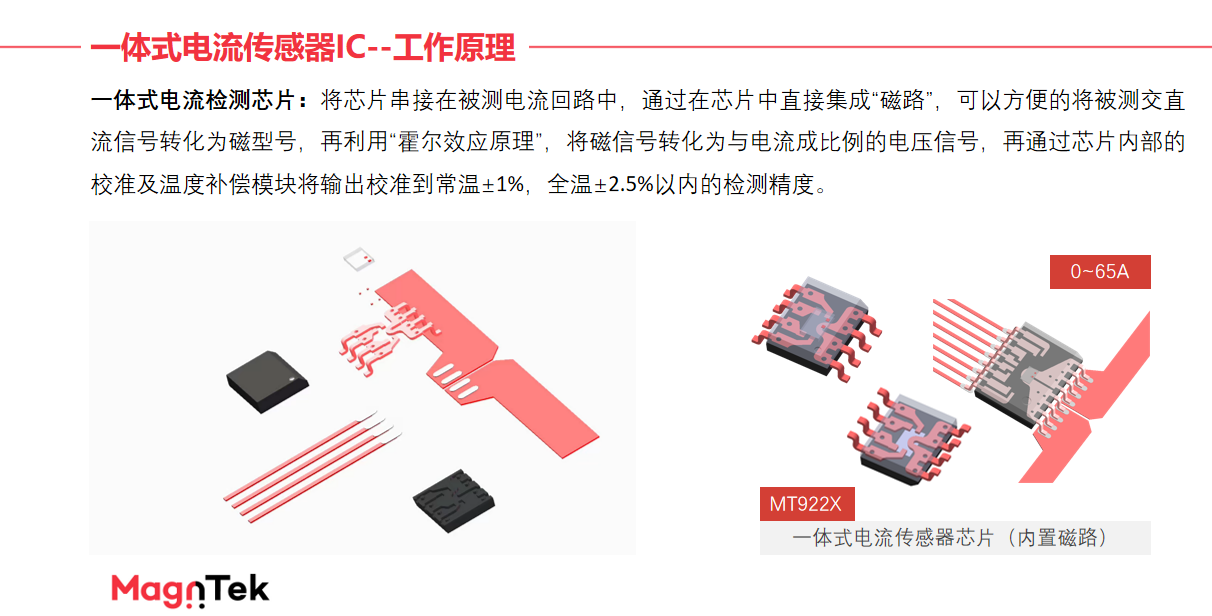

一体式电流传感器IC--特点介绍：

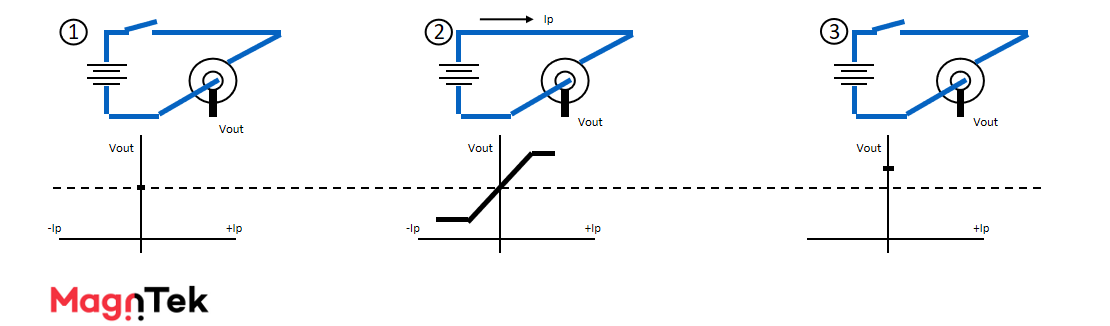

“零”磁滞：所谓“磁滞”是指：框架上流过DC电流，电流会产生磁场，此时如果框架中带有铁、镍、钴成分，将导致当DC电流消失之后，框架上会存在残留磁场，该残留磁场最终会变成电信号，最终影响产品的测试精度。MT922X系列电流传感器使用“无磁”框架，相比于“开环电流传感器”，几乎不存在磁滞效应。
一体式电流传感器IC--特点介绍

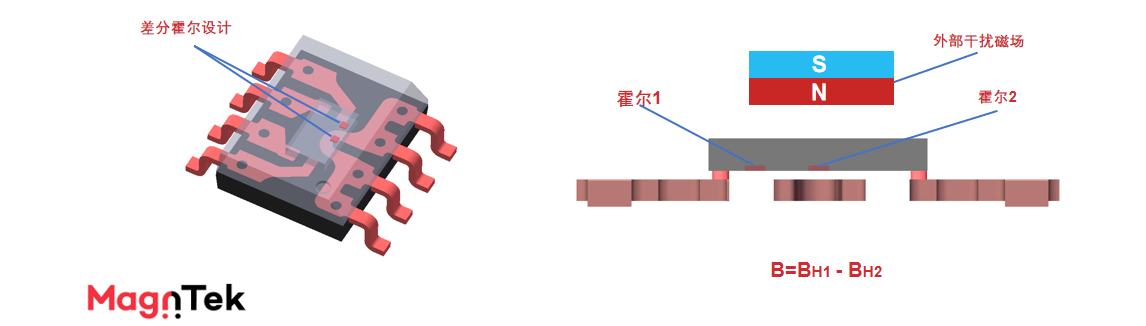

外部共模磁场抑制：
为获得“零磁滞”，芯片内部没有使用用于集中磁场的磁芯，所以芯片容易受到外部杂散磁场的影响，所以为了解决这个问题的方法是使用差分电流检测技术，其原理是在芯片内设置两个增益相同的霍尔器件，这两个霍尔器件分别设置在内部电流导体的内部和外部，当正常电流流过，这个两个霍尔器件会检测到极性相反的磁场。而当芯片外部存在一个干扰磁场时，两个霍尔器件将看到相同的磁场，通过差分消除外部磁场干扰对测量精度的影响。

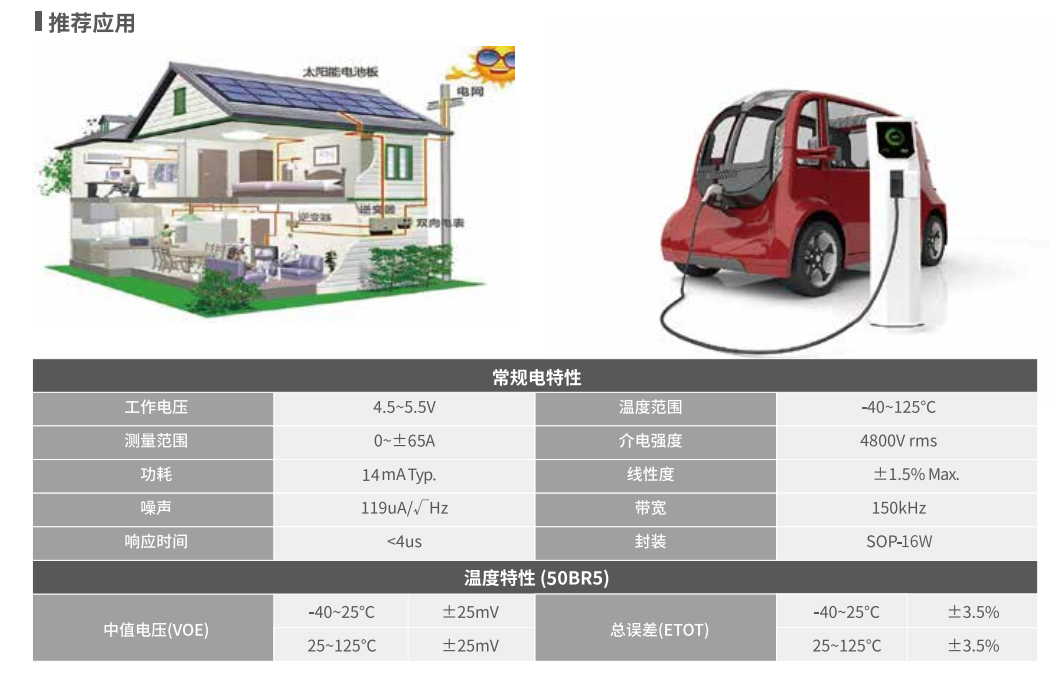

Magntek麦歌恩代理商MT9222/MT9223系列是MagnTek最新推出的电流传感器芯片。将“电流-磁”转换模块集成在芯片中,利用霍尔效应原理,再将磁转换成和输入电流成比例的电压输出信号。该系列拥有4800Vrms的介电强度、“零”迟滞以及超高速us级响应时间的这些特性非常适合用于各种“分布式光伏逆变器”。
Magntek麦歌恩代理商MT9222/MT9223系列内部集成温度补偿电路,可将芯片的中值电压以及灵敏度的温漂控制在非常小的误差范围内。配合内置的电流回路，可以轻松的实现0~土65A的电流检测应用中。
磁性电流/线性霍尔芯片

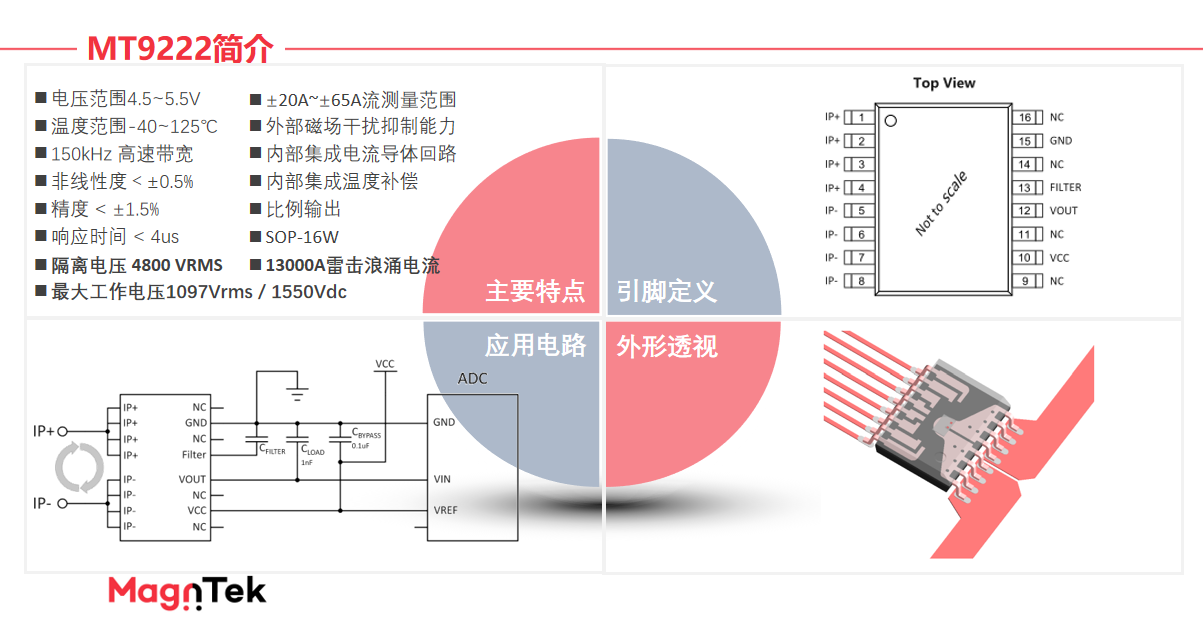

MT9222
产品特点：
-电压范围4.5~5.5V
-温度范围-40~125℃
-150kHz 高速带宽
-非线性度＜±0.5%
-精度 < ±1.5%
-响应时间 < 4us
-隔离电压 4800 VRMS
-±20~±65A测量范围
-外部磁场干扰抑制能力
-内部集成电流导体回路
-内部集成温度补偿
-比例输出
-SOP-16W

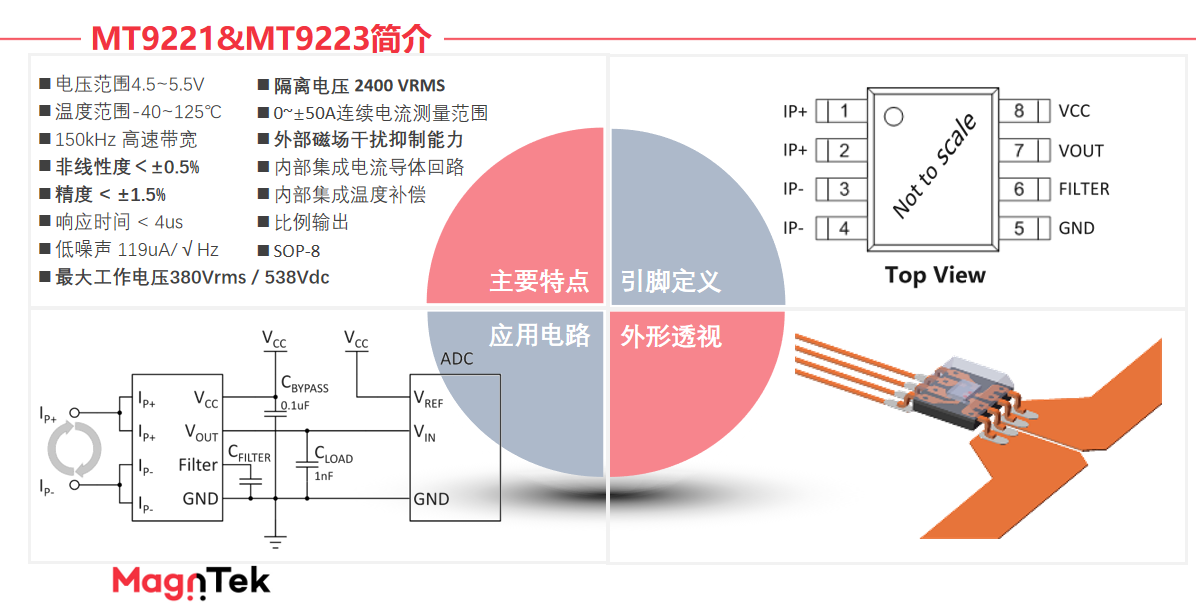

MT9223
产品特点：
-电压范围4.5~5.5V
-温度范围-40~125℃
-150kHz 高速带宽
-非线性度＜±0.5%
-精度 < ±1.5%
-响应时间 < 4us
-隔离电压 4800 VRMS
-0~±50A测量范围
-外部磁场干扰抑制能力
-内部集成电流导体回路
-内部集成温度补偿
-比例输出
-SOP-8

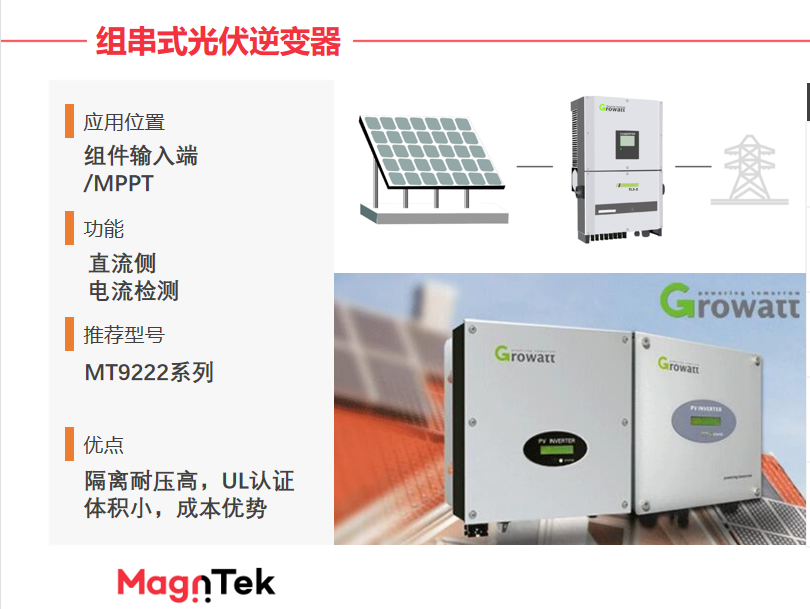

“光伏逆变器”可以将光伏（PV)太阳能板产生的可变直流电压转换为市电频率交流电(AC)的逆变器,可以反馈回商用输电系统,或是供离网的电网使用。
Magntek麦歌恩MT9222/MT9223集成式电流传感器IC，主要用于直流侧的组串电流检测和DC/DCBOOST电路的输入电流检测。
工作原理:被检测电流流过电流传感器IC内部．IC提供与输入电流成比例的电压信号，经过MCU或者DSP对光伏组串进行监控,以及MTTP的输入电流检测。
推荐型号:MT9222WT/MT9223
产品优势:0~75A宽电流检测、4800Vrms隔离电压、7.5mm空气间隙、8.2mm爬电距离、13kA的雷击浪涌电流、10kV的雷击浪涌电压。
