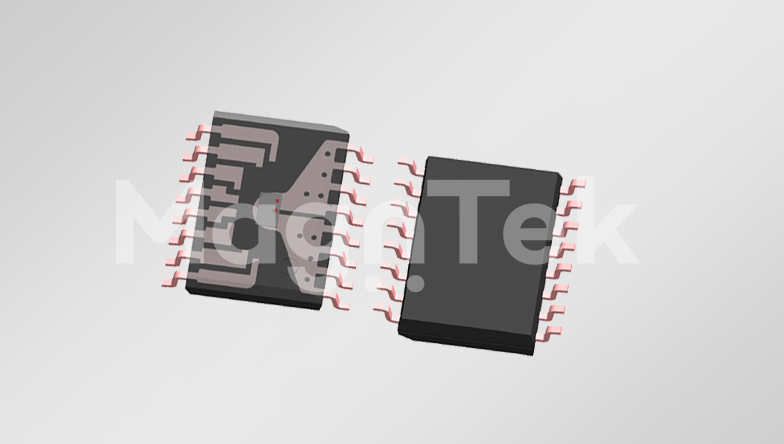

Magntek麦歌恩代理商推出MT9523低成本，高精度电流检测方案，该方案结构简单，由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现一个具有2400Vrms介电强度的交直电流（0~±50A）隔离检测方案。该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.5% 的典型准确性。推荐应用：光伏，不间断电源，变频器，伺服系统等。
Magntek麦歌恩代理商推出MT9523由一个精密的,低漂移的线性霍尔电路以及内置的低插入电阻的电流导体组成，流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换位成与输入电流成比例的电压信号输出,为了有效抑制外部共模磁场,设计中使用差分电流检测技术，从而改善了在磁噪声环境中的精度,通过优化次信噪比来提升芯片的精度。基于CMOS工艺的低漂移，斩波稳定的霍尔芯片可提供精确的比例电压,该电压在制造时也会被精确校准。导电路径的内部电阻典型值位1mQ，可实现低耗能。导电路径的端子和信号线电气隔离，满足高端电流检测应用中使用，从而无需使用其他昂贵的隔离技术。

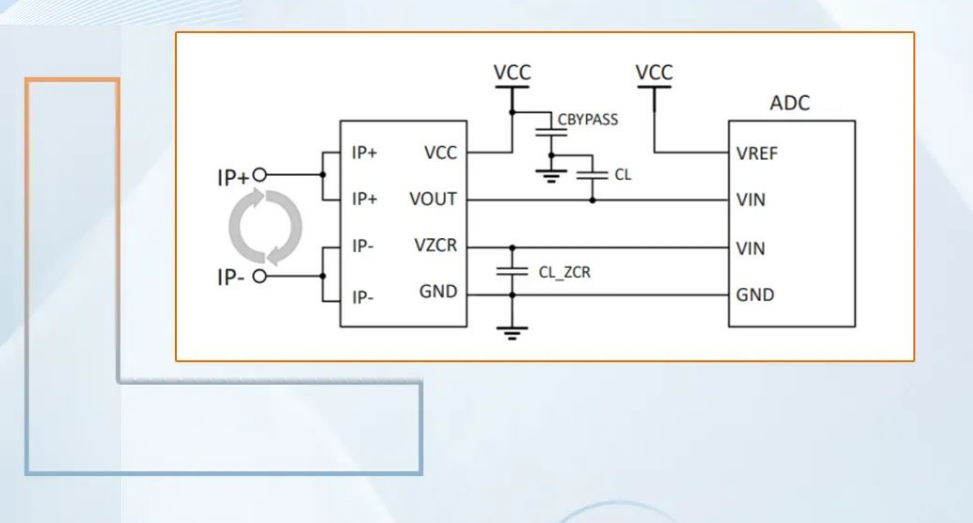

Magntek麦歌恩MT9523系列应用电路：
1、客户可选择:3.3V和5V两种电源版本
2、客户可选择:固定输出模式和比例输出模式两种输出模式
Magntek麦歌恩MT9523特征：

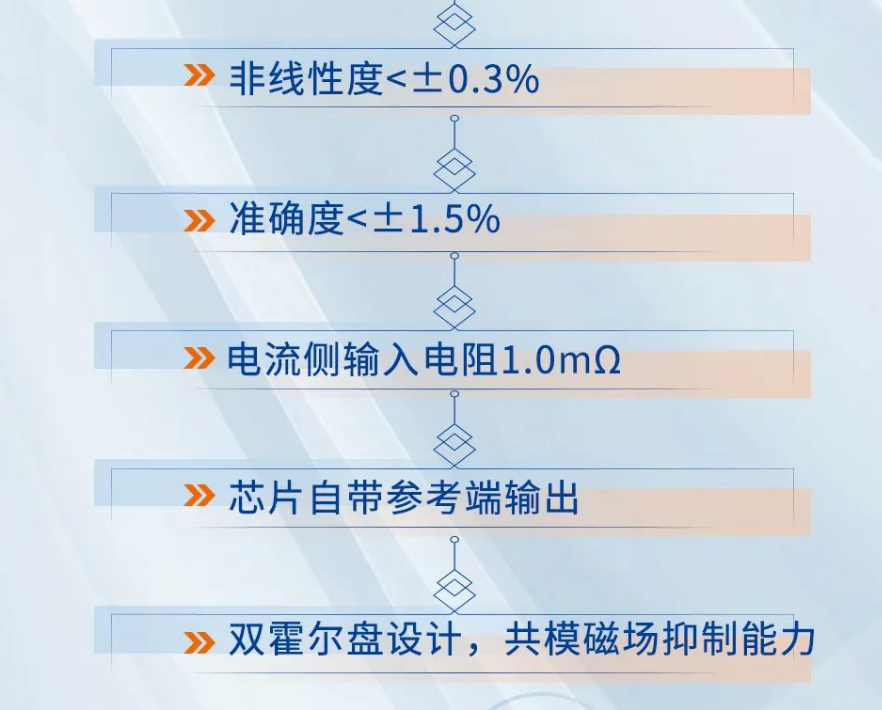

-士0.3%全温度范围内的典型线性度
-快速的输出阶跃响应时间:2.2us(典型)
-250kHz信号带宽
-5.0V/3.3V直流电源供电.
2种输出模式可选:
--与电源成比例的输出
--与电源无关的固定输出
-40°℃~125℃工作温度内部导体电阻:
---1.0mQ
电流检测范围: (双向或者单向)
--士5A,±10A,±20A,±25A,土30A,±40A,+50A
--+10A,+20A,+ 30A
检测交流与直流的电流信号极其稳定的静态输出电压
--芯片自带参考端输出接近零磁滞
安规相关认证:(UL Ready)
--隔离电压:2.5kVrms 1min
--工作电压:450Vrms，636VDc or VPK
--电气间隙:4mm
--爬电距离:4mm
封装形式:

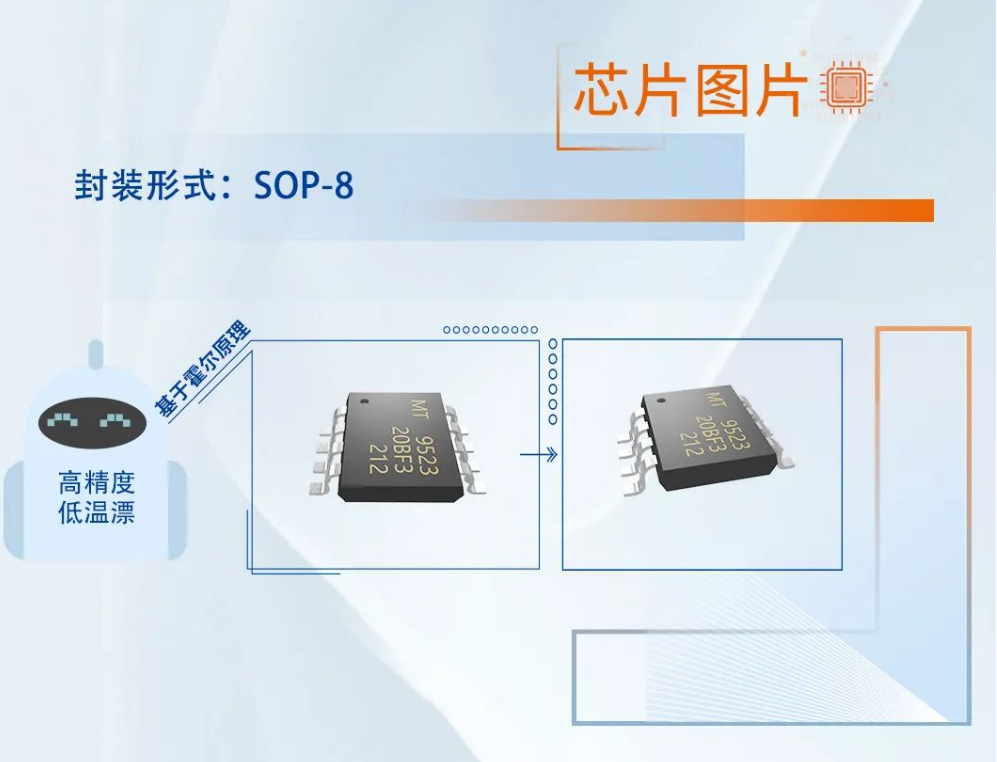

--SOP-8
.符合RoHS规定:(EU)2015/863
Magntek麦歌恩MT9523应用：
中低功率变频器电流检测
电机相位和轨电流检测
微型光伏逆变器电流检测
充电器和转换器
直流电源
过流保护

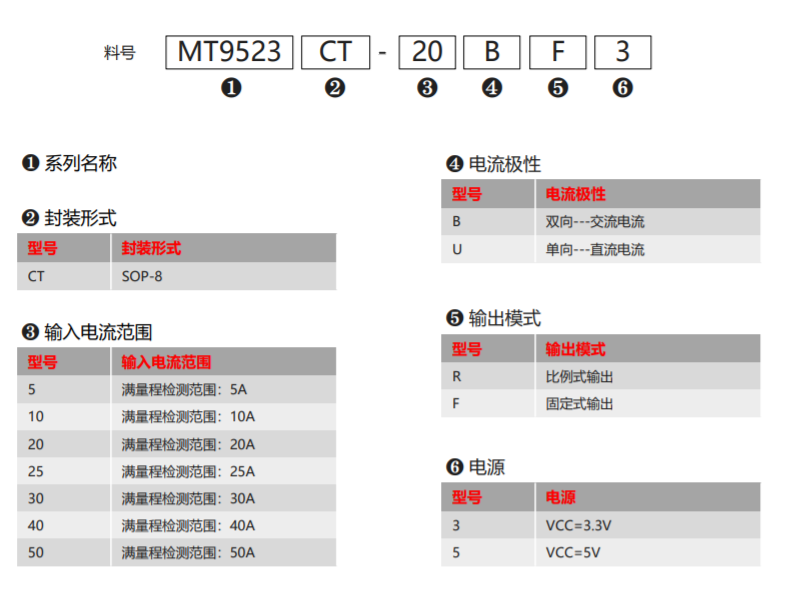

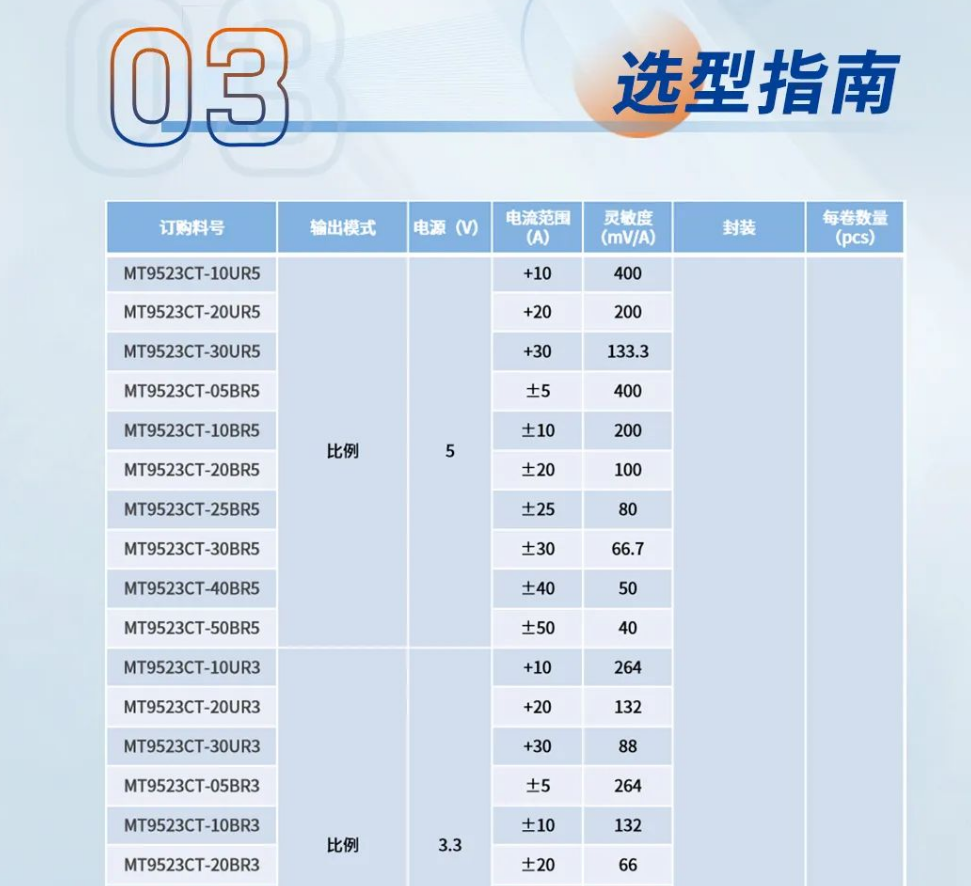

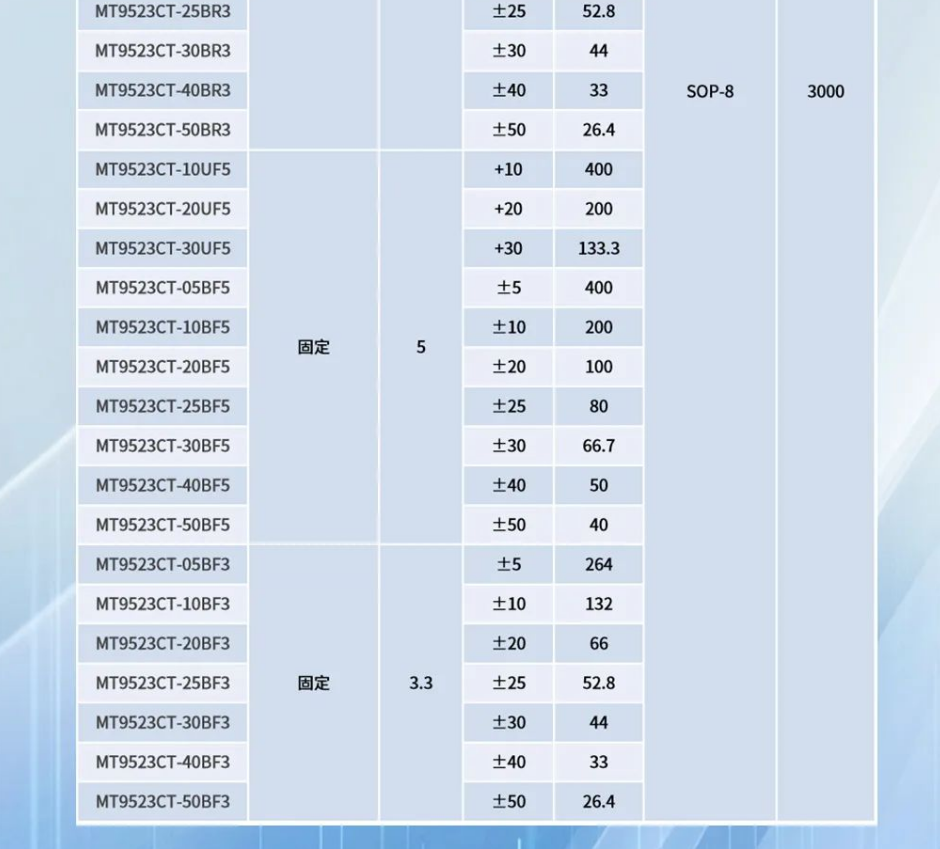

MT9523CT系列型号选型：
输出模式：比例，5V
MT9523CT-10UR5
MT9523CT-20UR5
MT9523CT-30UR5
MT9523CT-05BR5
MT9523CT-10BR5
MT9523CT-20BR5
MT9523CT-25BR5
MT9523CT-30BR5
MT9523CT-40BR5
MT9523CT-50BR5
MT9523CT-10BR5
输出模式：比例，3.3V
MT9523CT-10UR3
MT9523CT-20UR3
MT9523CT-30UR3
MT9523CT-05BR3
MT9523CT-10BR3
MT9523CT-20BR3
MT9523CT-25BR3
MT9523CT-30BR3
MT9523CT-40BR3
MT9523CT-50BR3
输出模式：固定，5V
MT9523CT-10UF5
MT9523CT-20UF5
MT9523CT-30UF5
MT9523CT-05BF5
MT9523CT-10BF5
MT9523CT-20BF5
MT9523CT-25BF5
MT9523CT-30BF5
MT9523CT-40BF5
MT9523CT-50BF5
MT9523CT-10BF5
输出模式：固定，3.3V
MT9523CT-05BF3
MT9523CT-10BF3
MT9523CT-20BF3
MT9523CT-25BF3
MT9523CT-30BF3
MT9523CT-40BF3
MT9523CT-50BF3
