Magntek麦歌恩代理商推出MT9222系列是—款专为电流检测应用开发的内置磁路的集成式电流检测芯片，采用SOP-16W的宽体封装，该分装形式可以提供7.5mm的电气间隙、8.2mm爬电距离以及4800Vrms的介电强度。
Magntek麦歌恩代理商推出MT9222系列芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性，芯片在出厂时已对灵敏度以及静态（零电流)输出电压进行校准，在全温度范围内提供低于±1.5%的典型准确性。

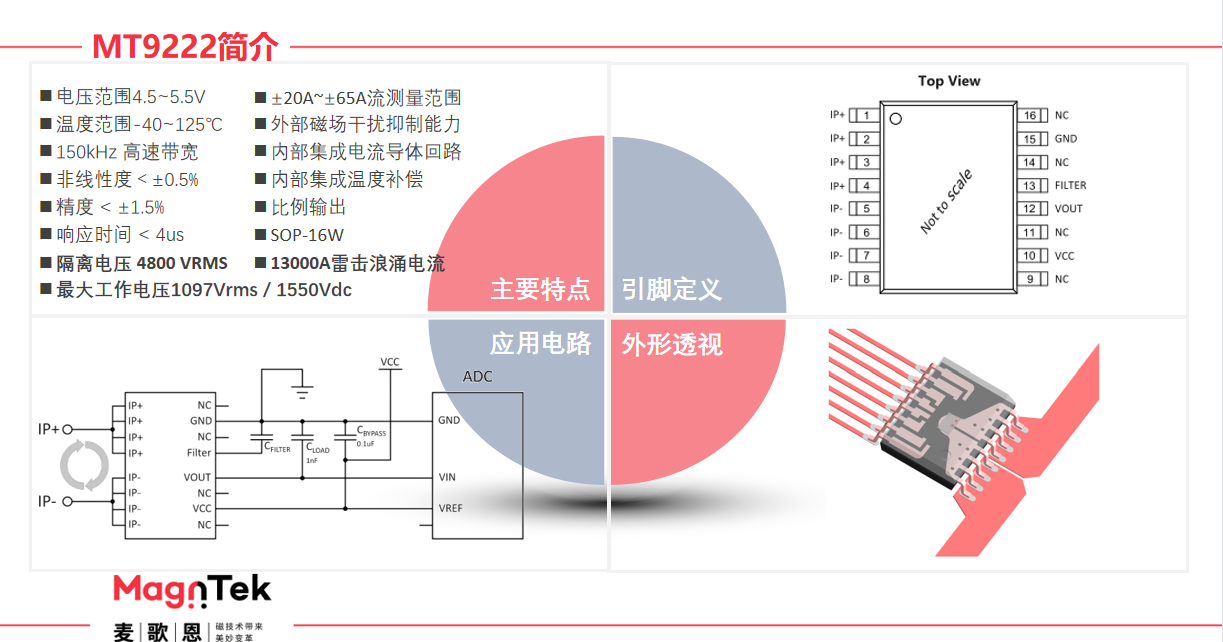

特征和优势 FEATURES AND ADVANTAGES
-电压范围 4.5~5.5V
-温度范围 -40~125℃
-150kHz 高速带宽
-非线性度＜±0.5% -精度 < ±1.5%
-响应时间 < 4us -电气间隙 7.5mm
-爬电距离 8.2mm
-隔离电压 4800 VRMS
-最大±65A测量范围
-外部磁场干扰抑制能力
-内部集成电流导体回路
-内部集成温度补偿
-比例输出
- SOP-16W宽体封装

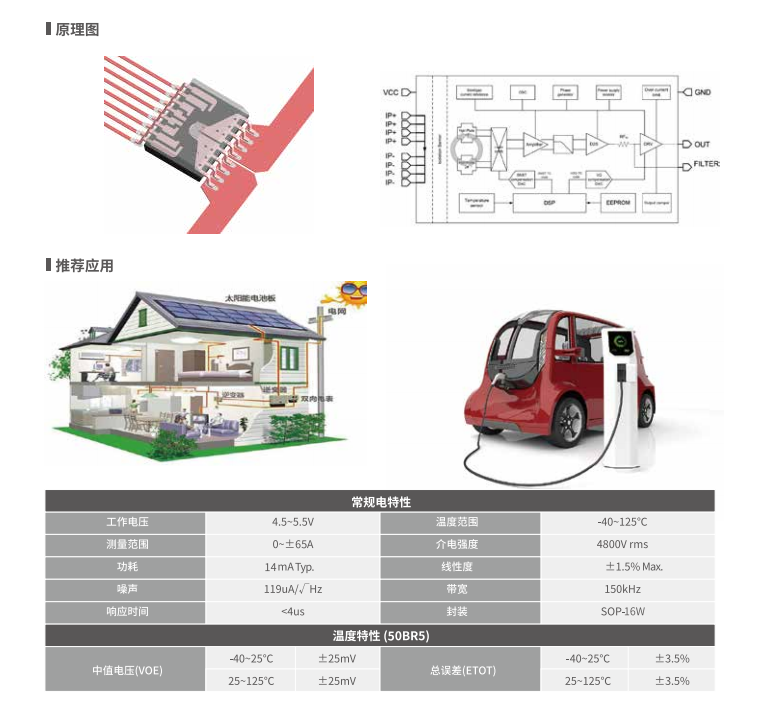

MT9222系列是MagnTek最新推出的电流传感器芯片。将“电流-石磁”转换模块集成在芯片中,利用霍尔效应原理,再将磁转换成和输入电流成比例的电压输出信号。该系列拥有4800vrms的介电强度、“零”迟滞以及超高速us级响应时间的这些特性非常适合用于各种“分布式光伏逆变器”。该系列内部集成温度补偿电路,可将芯片的中值电压以及灵敏度的温漂控制在非常小的误差范围内。配合内置的电流回路,可以轻松的实现0~士65A的电流检测应用中。
MT电流IC应用介绍
通用变频器 · 伺服驱动器 · 光伏逆变器 · 便携储能电源

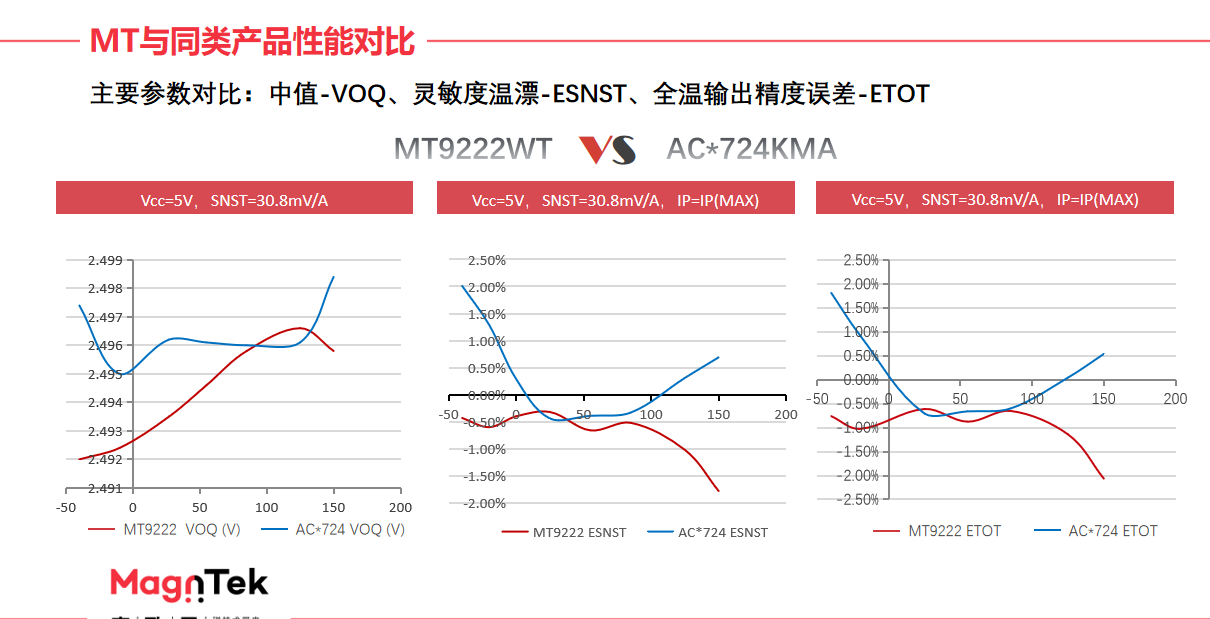

MT与同类产品型号对比
MT9222WT-05BR5兼容替换ACS724KMATR-05AB-T
MT9222WT-20BR5兼容替换ACS724KMATR-20AB-T
MT9222WT-25BR5兼容替换ACS724KMATR-25AB-T
MT9222WT-30BR5兼容替换ACS724KMATR-30AB-T
MT9222WT-40BR5兼容替换ACS724KMATR-40AB-T
MT9222WT-50BR5兼容替换ACS724KMATR-50AB-T
MT9222WT-65BR5兼容替换ACS724KMATR-65AB-T
