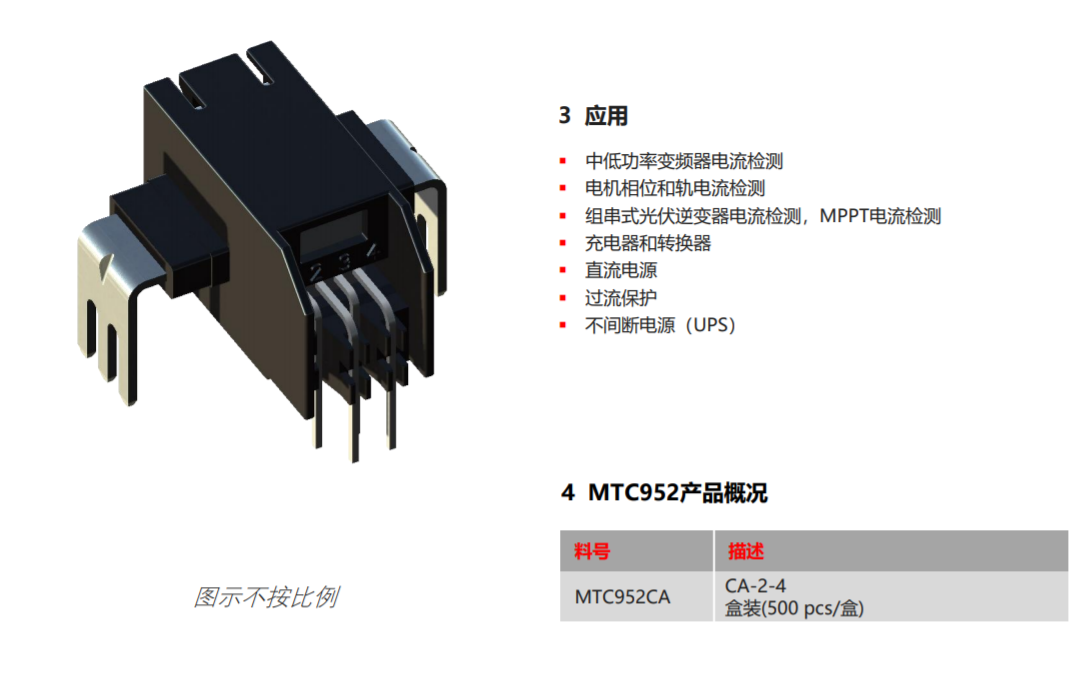

MagnTek 麦歌恩代理商MTC952产品系列是一款基于霍尔效应原理的开
环式电流传感器模组，该产品可以广泛用于工业，商业和通
信系统中的交流或直流电流检测。每个MTC952都由一个高
精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低
插入电阻的电流导体路径组成。流经此低电阻电流导体路径
的外加电流会产生一个磁场，芯片将其转换为与输入电流成
比例的电压信号输出。由于模组内部使用了磁芯，可以有效
抑制外部共模磁场对模组的干扰，改善了在磁噪声环境中的
精度。
MTC952会根据电流量程的不同要求，在工厂内部会对输出
电压进行精确校准。当施加的电流流过内部电流传导路径
（从引脚5,6和7到引脚8,9和10）时，芯片的输出具有正斜
率（>VOQ）。该导电路径的内部电阻典型值为0.21mΩ，
可实现低耗能。导电路径的端子（引脚5至10）与信号线
（引脚1至4）电气隔离。这使得MTC952电流传感器模组可
以在高端电流检测应用中使用，而无需使用其他昂贵的隔离
技术。
MTC952系列，该系列封装符合RoHS要求。

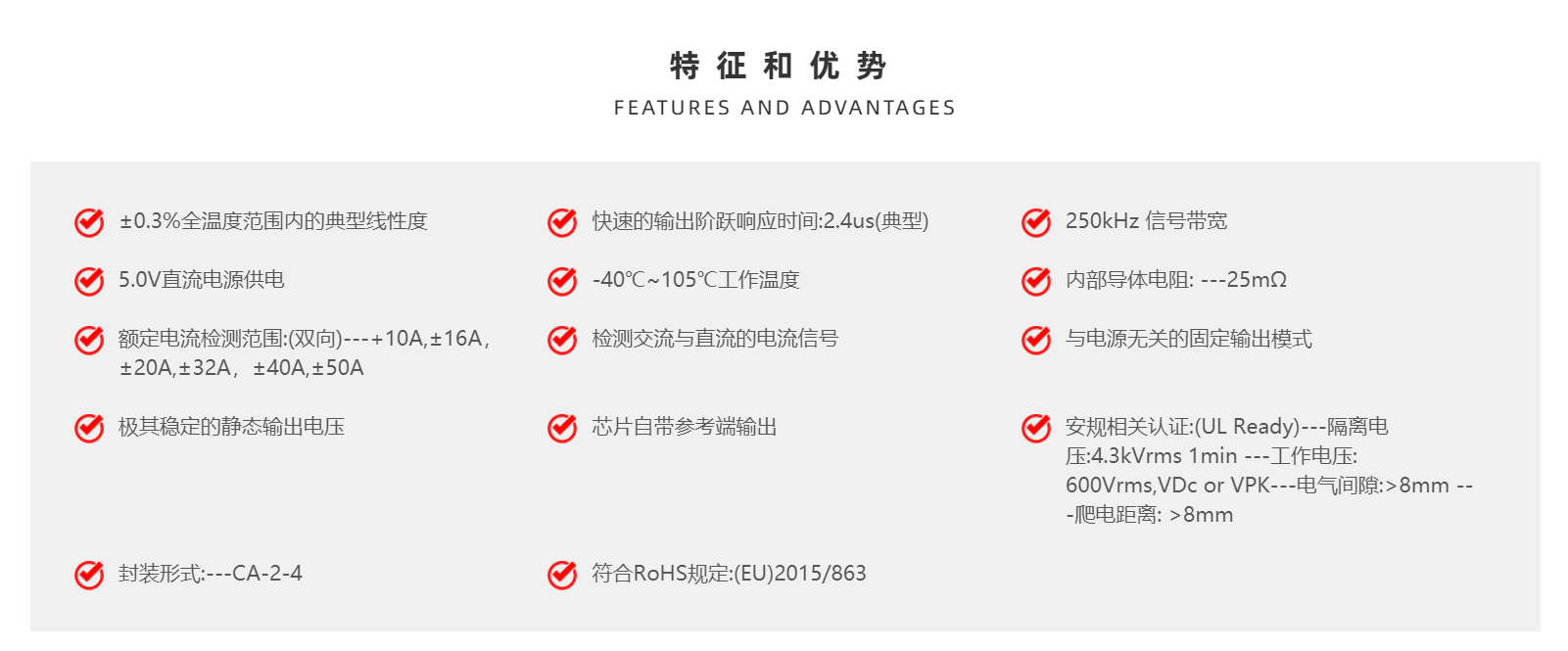

MagnTek 麦歌恩代理商MTC952特点 ：
￭ ±0.3%全温度范围内的典型线性度
￭ 快速的输出阶跃响应时间：2.4μs (典型)
￭ 250kHz 信号带宽
￭ 5.0V 直流电源供电
￭ -40℃~105℃ 工作温度
￭ 内部导体电阻：
---0.21mΩ

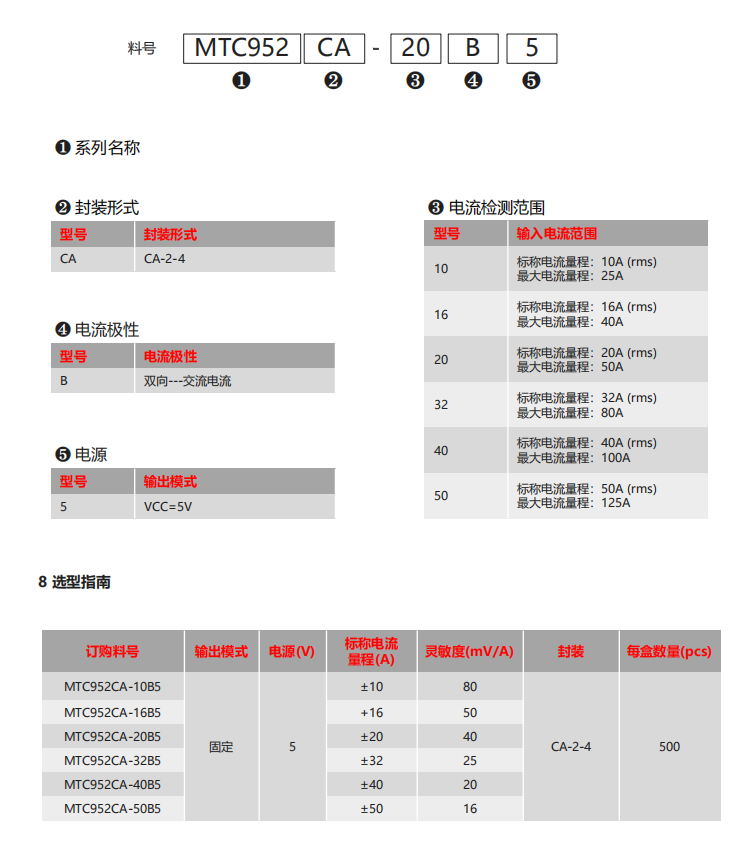

￭ 额定电流检测范围: (双向)
---±10A, ±16A, ±20A, ±32A, ±40A, ±50A
￭ 检测交流与直流的电流信号
￭ 与电源无关的固定输出模式
￭ 极其稳定的静态输出电压
￭ 芯片自带参考端输出
￭ 安规相关认证：(UL Ready)
---隔离电压：4.3kVrms 1min
---工作电压：600Vrms，VDC or VPK
---电气间隙：>8mm
---爬电距离：>8mm
￭ 封装形式:
---CA-2-4
￭ 符合RoHS规定: (EU)2015/863
