TOREX代理16V输入电压，降压DC/DC控制器XC9220/XC9221系列 降压DC/DC控制器XC9221C093MR-G 应用于打猎相机 LED手电筒。

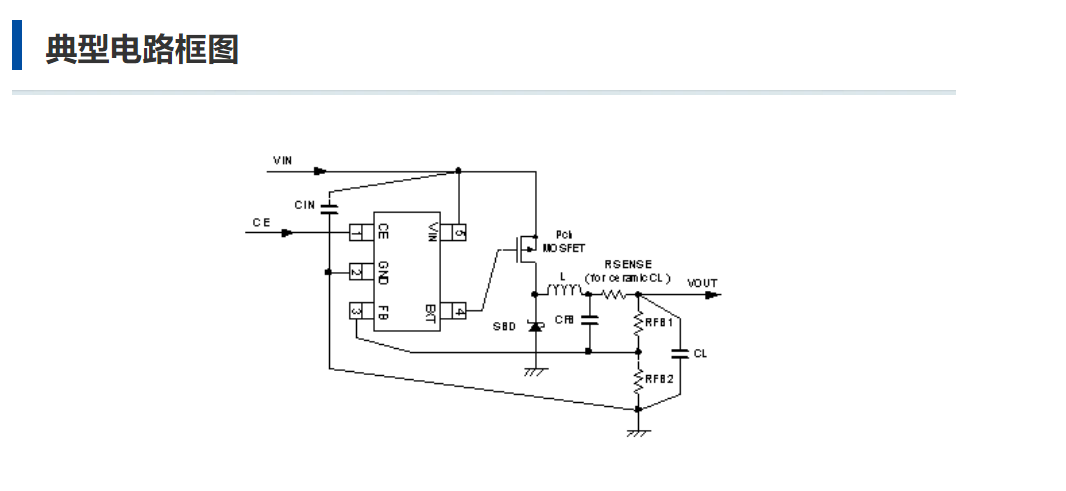

XC9221系列是多用途,降压DC/DC控制器IC。给该芯片外围配置一个开关管，一个电感，一个二级管和两个电容就可获得一个高效,稳定的，输出电流高达3A的电源。 可使用低ESR电容比如陶瓷电容作为它的输出电容。
XC9221系列有一个0.9V (±1.5%)参考电压，使用外接分压电阻就可以自由设定输出电压。开关频率为300kHz,500kHz和1MHz，
可使用小型外围器件。关于软启动时间，XC9221A和C系列都是内部设定为4毫秒，XC9221B和D系列可在外部设定。具有内置的UVLO （欠压锁闭）功能，当输入电压低至2.3V 或更低的时候，外部的P沟道开关管会被强制关断。

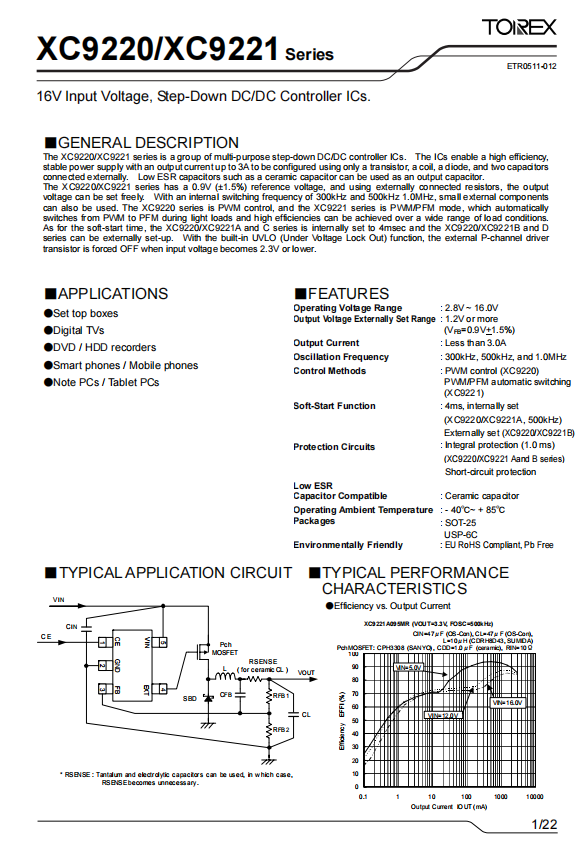

降压DC/DC控制器XC9220/XC9221系列规格书资料：
TOREX XC9220/XC9221系列特点
| 工作电压范围 | 2.8V～16.0V |
|---|---|
| 输出电压外部设定 | 0.9V(精度±1.5V) |
| 工作频率 | 300k,500k,1.0MHz |
| 控制方式 | PWM/PFM自动切换控制 |
| 带软启动功能 | 内部设定4ms(Type A 500kHz),外部设定(Type B) |
| 保护电路 | 积分保护1.0ms(A,B类型),短路保护 |
| 低ESR电容 | 陶瓷电容 |
什么是DC/DC转换器？
DC/DC转换器电路的各种特性（效率、纹波、负载瞬态响应等）可根据外设元件的变更而变更，一般最佳外设元件因使用条件（输入输出规格）不同而不同，例如，当您问“怎样才能提高效率？”，回答“视使用条件而不同”或者“那要看具体情况啦”，感觉好像被巧妙地塘塞过去了，估计您也遇到过这样的情况吧。那么，为什么会出现这样的回答呢？其理由就是因为电源电路大多使用市售的商品作为电路的一部分，所以必须既要考虑大小、成本等的制约又要考虑电气要求规格来设计。
通常产品目录中的标准电路选定的元件大多是在标准使用条件下能发挥一般特性的元件，因而，并不一定能说在各种使用条件下都是最佳的元件选定。所以在各个设计中，必须根据各自的要求规格（效率、成本、贴装空间等）从标准电路进行设计变更。但要能设计出符合要求规格的电路，需要足够的知识和经验。

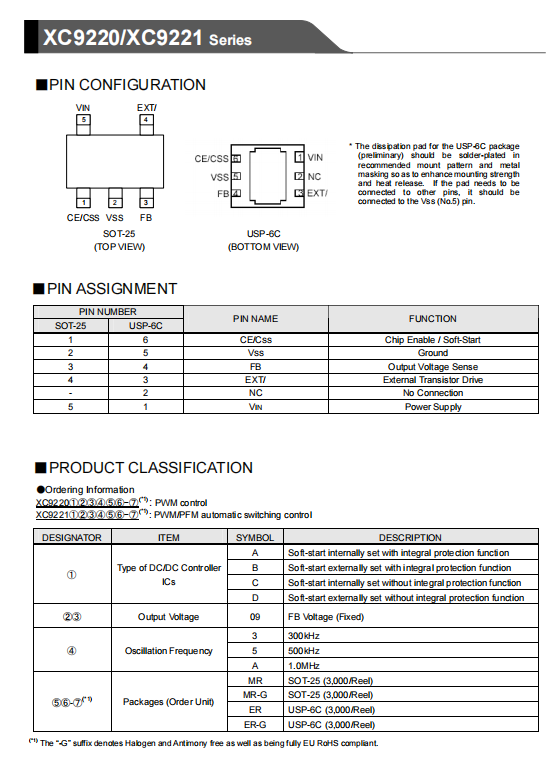

TOREX代理商XC9221A093ER-G Soft-start internally set with integral protection function FB type 300kHz USP-6C
TOREX代理商XC9221A093MR-G Soft-start internally set with integral protection function FB type 300kHz SOT-25
TOREX代理商XC9221A095ER-G Soft-start internally set with integral protection function FB type 500kHz USP-6C
TOREX代理商XC9221A095MR-G Soft-start internally set with integral protection function FB type 500kHz SOT-25
TOREX代理商XC9221A09AER-G Soft-start internally set with integral protection function FB type 1.0MHz USP-6C
TOREX代理商XC9221A09AMR-G Soft-start internally set with integral protection function FB type 1.0MHz SOT-25
TOREX代理商XC9221B093ER-G Soft-start externally set with integral protection function FB type 300kHz USP-6C
TOREX代理商XC9221B093MR-G Soft-start externally set with integral protection function FB type 300kHz SOT-25
TOREX代理商XC9221B095ER-G Soft-start externally set with integral protection function FB type 500kHz USP-6C
TOREX代理商XC9221B095MR-G Soft-start externally set with integral protection function FB type 500kHz SOT-25
TOREX代理商XC9221B09AER-G Soft-start externally set with integral protection function FB type 1.0MHz USP-6C
TOREX代理商XC9221B09AMR-G Soft-start externally set with integral protection function FB type 1.0MHz SOT-25
TOREX代理商XC9221C093ER-G Soft-start internally set without integral protection function FB type 300kHz USP-6C
TOREX代理商XC9221C093MR-G Soft-start internally set without integral protection function FB type 300kHz SOT-25
TOREX代理商XC9221C095ER-G Soft-start internally set without integral protection function FB type 500kHz USP-6C
TOREX代理商XC9221C095MR-G Soft-start internally set without integral protection function FB type 500kHz SOT-25
TOREX代理商XC9221C09AER-G Soft-start internally set without integral protection function FB type 1.0MHz USP-6C
TOREX代理商XC9221C09AMR-G Soft-start internally set without integral protection function FB type 1.0MHz SOT-25
TOREX代理商XC9221D093ER-G Soft-start externally set without integral protection function FB type 300kHz USP-6C
TOREX代理商XC9221D093MR-G Soft-start externally set without integral protection function FB type 300kHz SOT-25
TOREX代理商XC9221D095ER-G Soft-start externally set without integral protection function FB type 500kHz USP-6C
TOREX代理商XC9221D095MR-G Soft-start externally set without integral protection function FB type 500kHz SOT-25
TOREX代理商XC9221D09AER-G Soft-start externally set without integral protection function FB type 1.0MHz USP-6C
TOREX代理商XC9221D09AMR-G Soft-start externally set without integral protection function FB type 1.0MHz SOT-25
