特瑞仕TOREX代理商推荐的XCL232系列是采用了超低消耗电流电路以及PFM控制方式的线圈一体型降压同步整流DC/DC转换器。

特瑞仕TOREX代理 XCL232系列超低消耗电流电路将电流消耗降低至200nA，同时采用PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA～10μA时，与传统DC/DC转换器相比，效率提高到了70％以上 （图1）。该产品可对应低功耗的MCU和SoC。此外，可选择0.5V的低输出电压，适用于低电压化的 SoC。

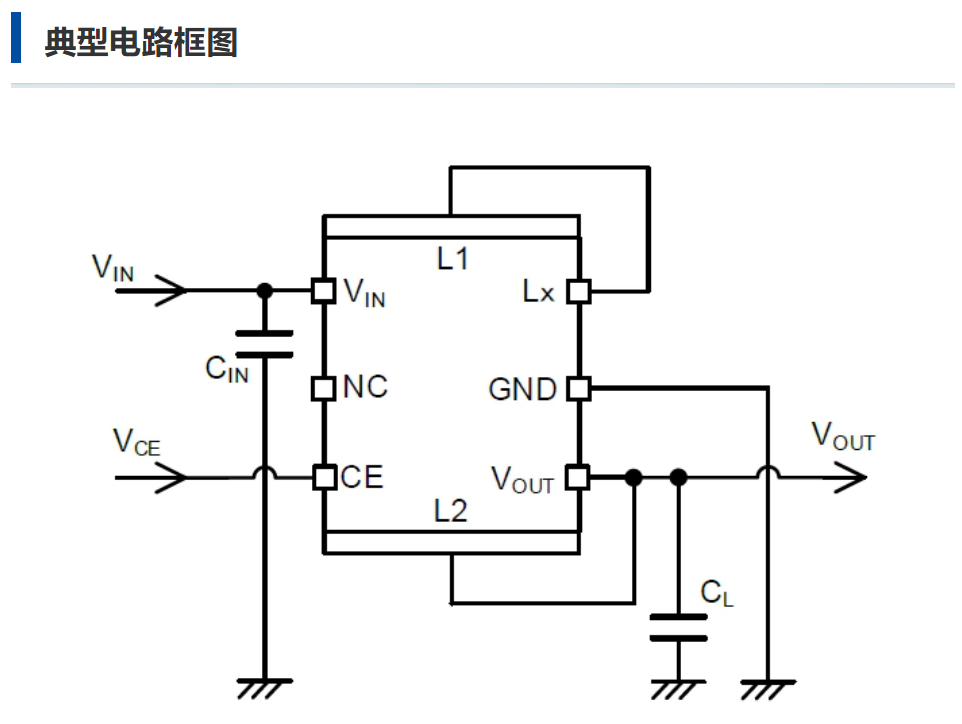

通过控制IC和线圈的一体化，外接两个小型陶瓷电容（图2），即可实现超小型、轻负载下的高效率以及低EMI。该产品的设计简便性为客户后续设计工程提供强有力的支持。
      特瑞仕TOREX代理 XCL232系列适用于安装面积有限以及轻负载状态下重视高效率的物联网/移动/可穿戴设备，也适用于所有重视电池驱动时间的设备。

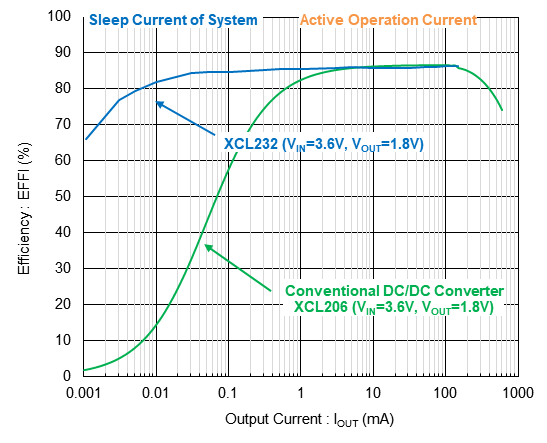

                              图1. XCL232 vs XCL206效率图

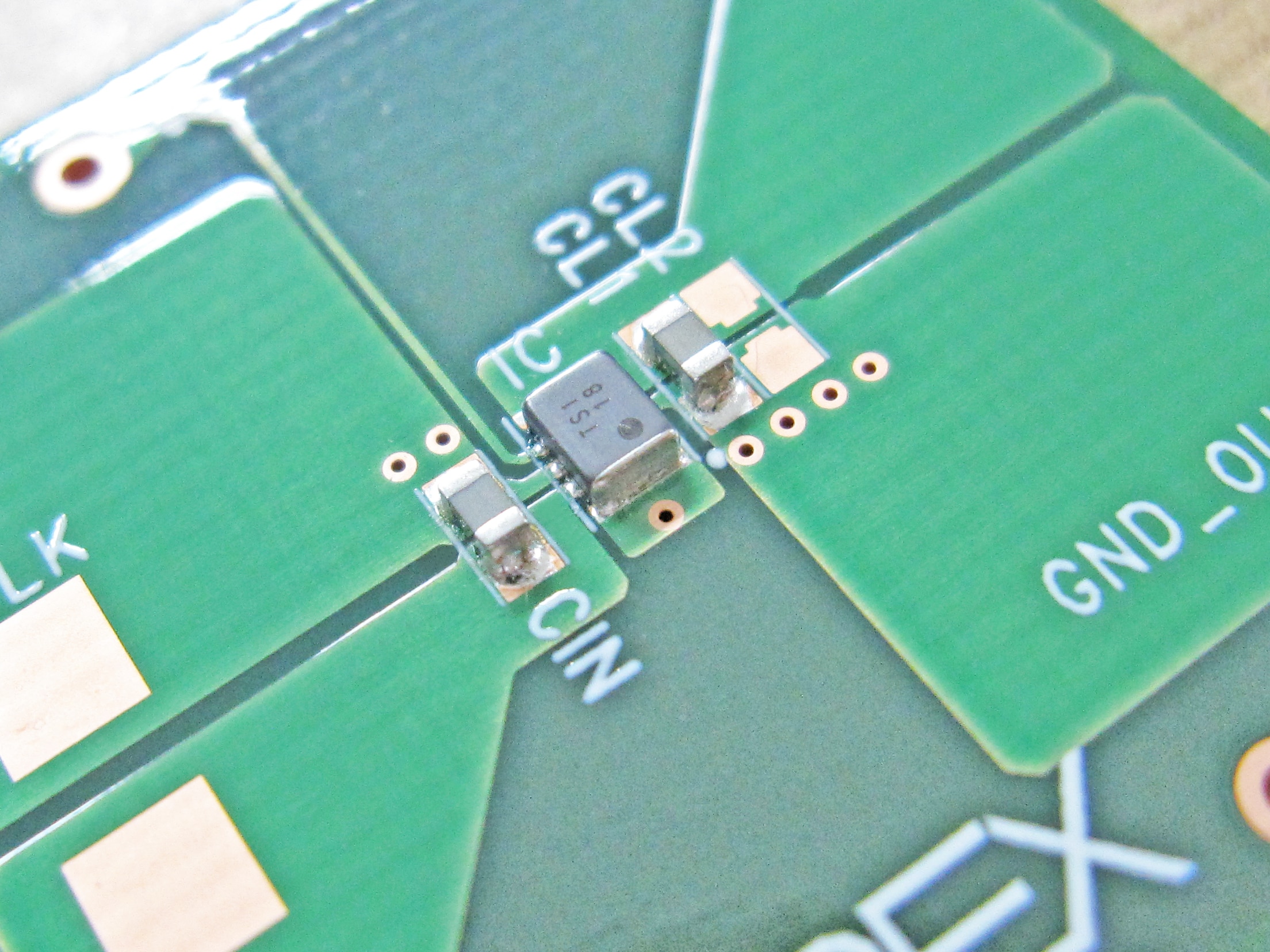

                                                               图2. XCL232实装电路板

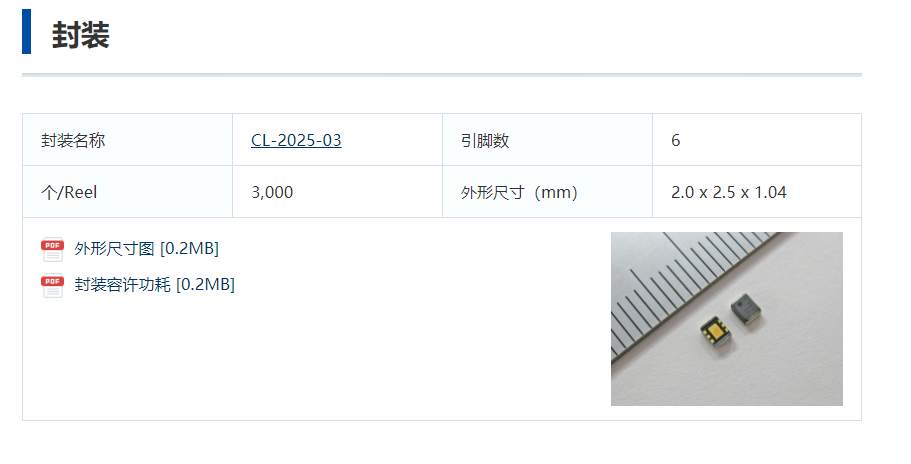

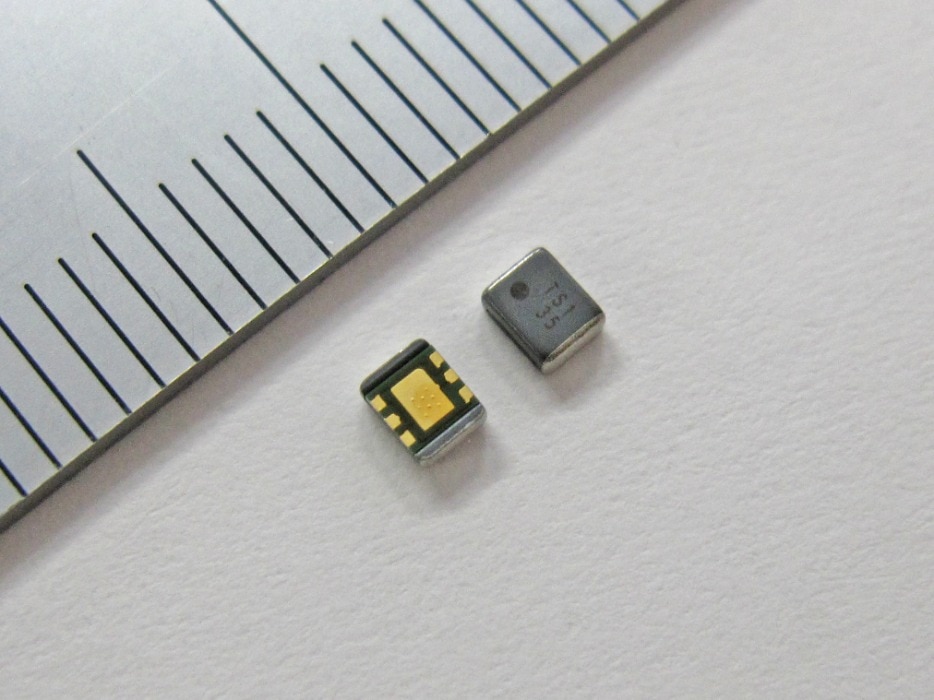

                                              图3. 封装「CL-2025-03」 (2.0 x 2.5 x h1.04mm)

        特瑞仕TOREX 代理商 XCL232系列是采用超低电流消耗电路和PFM控制的线圈一体式降压同步整流DC/DC转换器。 控制IC和线圈一体化实现小型化，只需添加两个外部电容器即可配置节省空间的电源。此外，通过超低电流消耗电路和PFM控制实现了轻负载区域的高效率。

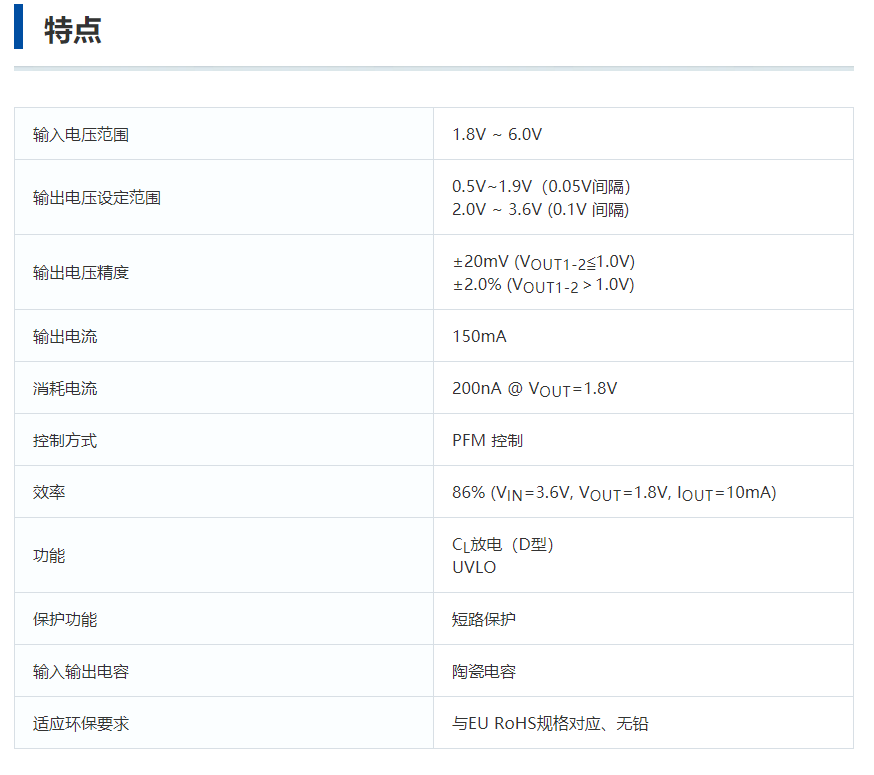

       特瑞仕TOREX 代理商 XCL232系列工作电压可设置为1.8V至6.0V，输出电压可通过内部设置设置为0.5V至3.6V。具有内置 UVLO 功能，并在 VIN 电压低于 UVLO 检测电压时关闭内部 Pch 驱动 FET 和 Nch 驱动 FET。 D 型搭载 CL 放电功能，在待机期间打开 VOUT 和 GND 之间的开关，通过内部电阻将 CL 电荷放电。使用此功能，可以将输出电压高速返回到 GND 电平。

    深圳市京柏微科技有限公司是特瑞仕TOREX代理商,代理的产品有特瑞仕TOREX电源管理 IC,特瑞仕TOREX LDO,特瑞仕TOREX PPTC，特瑞仕TOREX 保险丝，特瑞仕TOREX ESD，特瑞仕TOREX IGBT，特瑞仕TOREX二三极管，特瑞仕TOREX TVS,特瑞仕TOREX MOS，特瑞仕TOREX充电IC，特瑞仕TOREX负载开关等产品。
