Wayon维安代理商分享能效标准 内置GaN高功率密度65W PD快充解决方案
更大容量电池需具备相同或更快充电时间的趋势正在加速USB-C PD的采用。在设计USB PD适配器和充电器时，要满足COC V5 Tier2等最新的能效标准，并考虑小型化设计以配合移动便携式设备等轻薄短小但功能丰富多样的趋势。

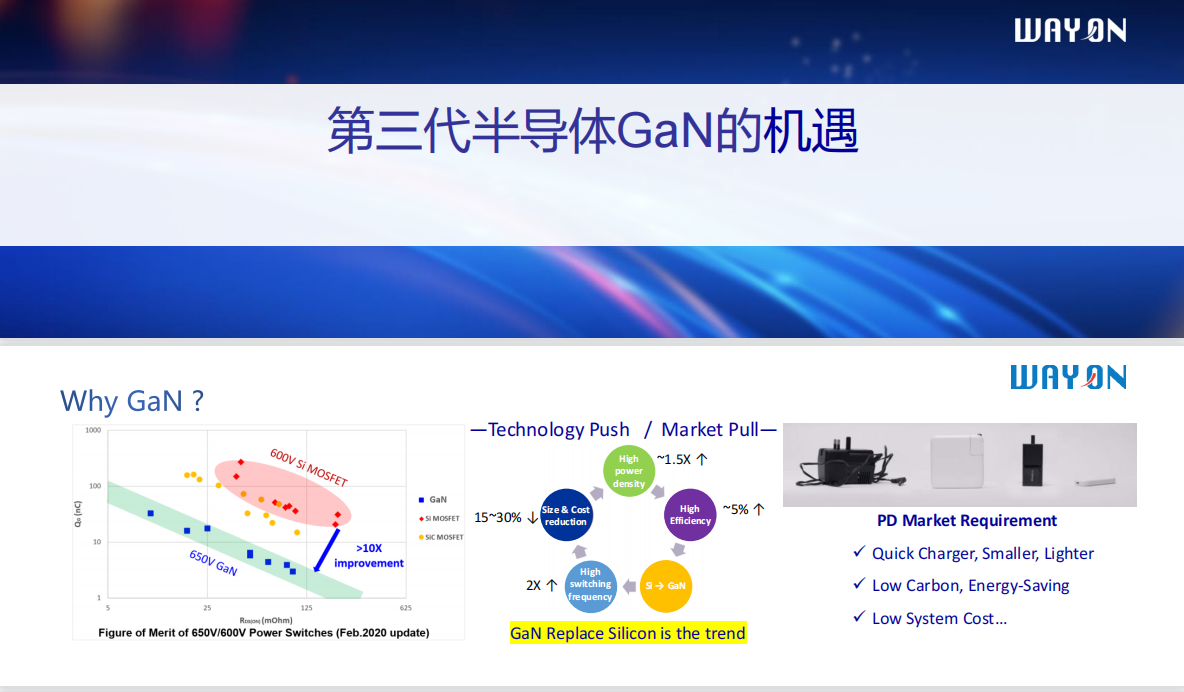

毫无疑问，GaN是实现电源小型化和高功率密度的关键器件。在一个65W手机快充的典型应用中，用氮化镓功率器件替代传统硅器件，把开关频率提高到原先的2倍，可以实现近5%的效率提升，节省15%~30%的系统体积和成本。目前移动类消费电子产品的电池续航能力依然没有实质性突破，所以USB-PD快充仍然是目前解决移动电子设备电池续航焦虑的重要手段。
应用在消费类电子充电器电源场合的65W USB-PD，需要采用隔离AC-DC电源，以便满足安规要求，在系统层面亦有很多应用要求和指标。
AC输入电压范围：
适配全球电压90Vac~264Vac，50/60Hz
DC输出：
USB-type C， 3V/9V/12V/20V 3A，20V 3.25A，65W Max
待机功耗：
<75mW，30~50mW
电磁兼容性:
EN55032 Class B (>6dB margin)
电源效率：
Ave Efficiency >91%
器件温升：
Tc <95C@25C
功率密度：
1.5+ W/cc (Size≤35cc) for PCBA
系统异常状况的保护功能:
OVP, OCP, SCP, OTP
WAYON维安提供各类功率半导体产品，包括500V/ 600V/ 650V/ 700V/ 800V/ 900V/ 950V/ 1050V/ 1200V高压超级结MOSFET（SJ-MOS）系列产品、 600V/ 650V/ 700V高压VDMOS（HV-VDMOS）系列产品、低压功率MOSFET （LV-MOS）系列产品、肖特基二极管（Schottky Diode）等。维安功率半导体 产品采用先进的制造工艺、全球领先的专利封装技术，具有低功耗和高可靠性， 已在充电器、TV、适配器、LED照明、PC、服务器及汽车充电桩等领域得到广泛 应用。
WAYON维安提供应对过电流、过电压、过温及抗电磁干扰的广泛的电路保护产品。包 括自恢复保险丝（PPTC）、瞬态电压抑制器（TVS、SESD Arrays）、多功能集 成保护IC（ESD/EMI）、静电抑制器（ESD）、晶闸管浪涌保护器（TSS）、气 体放电管（GDT）、玻璃放电管（SPG）、片式独石熔断器（Chip Fuse）、温 度保险丝（Thermal Fuse）、陶瓷热敏电阻（CPTC）、防雷模块（SPD）、压 敏电阻（MOV）、PCM保护模块等，应用领域涵盖移动通信、计算机系统、汽 车电子、数字消费类电子、电池、安防监控、仪器仪表、家用、工控设备等。
WAYON维安提供各类功率半导体产品，包括500V/ 600V/ 650V/ 700V/ 800V/ 900V/ 950V/ 1050V/ 1200V高压超级结MOSFET（SJ-MOS）系列产品、 600V/ 650V/ 700V高压VDMOS（HV-VDMOS）系列产品、低压功率MOSFET （LV-MOS）系列产品、肖特基二极管（Schottky Diode）等。维安功率半导体 产品采用先进的制造工艺、全球领先的专利封装技术，具有低功耗和高可靠性， 已在充电器、TV、适配器、LED照明、PC、服务器及汽车充电桩等领域得到广泛 应用。
WAYON维安提供应对过电流、过电压、过温及抗电磁干扰的广泛的电路保护产品。包 括自恢复保险丝（PPTC）、瞬态电压抑制器（TVS、SESD Arrays）、多功能集 成保护IC（ESD/EMI）、静电抑制器（ESD）、晶闸管浪涌保护器（TSS）、气 体放电管（GDT）、玻璃放电管（SPG）、片式独石熔断器（Chip Fuse）、温 度保险丝（Thermal Fuse）、陶瓷热敏电阻（CPTC）、防雷模块（SPD）、压 敏电阻（MOV）、PCM保护模块等，应用领域涵盖移动通信、计算机系统、汽 车电子、数字消费类电子、电池、安防监控、仪器仪表、家用、工控设备等。
Part No. Package
12V-100V Trench P Channel Power MOSFET
WM01P75R DFN2*2-6L
WM02P160R DFN2*2-6L
WMQ55P02T1 PDFN3*3-8L
WMS15P02T1 SOP-8L
WMQ55P03T1 PDFN3*3-8L
WMB60P03T1 PDFN5*6-8L
WMS16P03T1 SOP-8L
WMQ50P03T1 PDFN3*3-8L
WMS14P03T1 SOP-8L
WMQ42P03T1 PDFN3*3-8L
WMS09DP03T1 SOP-8L
WMO50P03T1 TO-252
WMS12P03T1 SOP-8L
WM03P115R DFN2*2-6L
WMQ30P03T1 PDFN3*3-8L
WMQ30P04T1 PDFN3*3-8L
WMS13P04T1 SOP-8L
WMO50P04T1 TO-252
WMQ25P06T1 PDFN3*3-8L
WMO35P06T1 TO-252
WMO25P06T1 TO-252
WMO13P06T1 TO-252
WMS05P06T1 SOP-8L
WMQ05P06T1 PDFN3*3-8L
WMQ12P10T1 PDFN3*3-8L
WMO18P10T1 TO-252
20V-250V Trench N Channel Power MOSFET
WMR15N02T1 DFN2*2-6L
WMR09N02T1 DFN2*2-6L
WMQ30N02T1 PDFN3*3-8L
WMO90N02T1 TO-252
WMO60N02T1 TO-252
WM02DN080C DFN2*3-6L
WM02DN085C DFN2*3-6L
WM02DN095C DFN2*3-6L
WM02DN110C DFN2*3-6L
WM02DN560Q DFN3*3-8L
WMB90N03T1 PDFN5*6-8L
WMK180N03T1 TO-220
WMO150N03T1 TO-252
WMM180N03T1 TO-263
WMQ45N03T1 PDFN3*3-8L
WMQ80N03T1 PDFN3*3-8L
WMB108N03T1 PDFN5*6-8L
WMS15N03T1 SOP-8L
WMO96N03T1 TO-252
WMR16N03T1 DFN2*2-6L
WMR15N03T1 DFN2*2-6L
WMQ40N03T1 PDFN3*3-8L
WMB81N03T1 PDFN5*6-8L
WMO80N03T1 TO-252
WMS13N03T1 SOP-8L
WMK75N03T1 TO-220
WMR14N03T1 DFN2*2-6L
WMR13N03T1 DFN2*2-6L
WMR12N03T1 DFN2*2-6L
WMQ46N03T1 PDFN3*3-8L
WMB58N03T1 PDFN5*6-8L
WMO55N03T1 TO-252
WMR10N03T1 DFN2*2-6L
WMQ37N03T1 PDFN3*3-8L
WMQ36DN03T1 PDFN3*3-8L
WMB46N03T1 PDFN5*6-8L
WMS11N03T1 SOP-8L
WM03N115A SOP-8L
WMR07N03T1 DFN2*2-6L
WMQ28N03T1 PDFN3*3-8L
WMS10DN03T1 SOP-8L
WM03N105A SOP-8L
WMR06N03T1 DFN2*2-6L
WMB116N04T1 PDFN5*6-8L
WMO150N04T1 TO-252
WMK188N04T1 TO-220
WMQ55N04T1 PDFN3*3-8L
WMB70N04T1 PDFN5*6-8L
WMK80N04T1 TO-220
WMO75N04T1 TO-252
WMQ50N04T1 PDFN3*3-8L
WMB56N04T1 PDFN5*6-8L
WMO60N04T1 TO-252
WMQ30N04T1 PDFN3*3-8L
WMB116N06T1 PDFN5*6-8L
WMS18N06T1 SOP-8L
WMO105N06T1 TO-252
WMO70N06T1 TO-252
WMB75N06T1 PDFN5*6-8L
WMS13N06T1 SOP-8L
WMO80N06T1 TO-252
WMK80N06T1 TO-220
WMQ44N06T1 PDFN3*3-8L
WMB52N06T1 PDFN5*6-8L
WMS10N06T1 SOP-8L
WMO40N06T1 TO-252
WMO20N06T1 TO-252
WMS05N06T1 SOP-8L
WMO17N06T1 TO-252
WMQ35N07T1 PDFN3*3-8L
WMB64N10T1 PDFN5*6-8L
WMS11N10T1 SOP-8L
WMS08N10T1 SOP-8L
WMK28N10T1 TO-220
WMO28N10T1 TO-252
WMQ12N10T1 PDFN3*3-8L
WMO14N10T1 TO-252
WMT05N10T1 SOT-223
WMK16N10T1 TO-220
WMO15N10T1 TO-252
WMO09N10T1 TO-252
WMT04N15T1 SOT-223
WMO15N15T1 TO-252
WMO09N15T1 TO-252
WMO18N20T1 TO-252
30V-250V SGT N Channel Power MOSFET
WMB017N03LG2 PDFN5*6-8L
WMQ023N03LG2 PDFN3*3-8L
WMB023N03LG2 PDFN5*6-8L
WMQ040N03LG2 PDFN3*3-8L
WMB040N03LG2 PDFN5*6-8L
WMB042DN03LG2 PDFN5*6-8L
WMQ052N03LG2 PDFN3*3-8L
WMB052N03LG2 PDFN5*6-8L
WMQ30N03T2 PDFN3*3-8L
WMB52N03T2 PDFN5*6-8L
WMQ080N03LG2 PDFN3*3-8L
WMB080N03LG2 PDFN5*6-8L
WMQ098N03LG2 PDFN3*3-8L
WMB098N03LG2 PDFN5*6-8L
WMB018N04LG2 PDFN5*6-8L
WMS032N04LG2 SOP-8L
WMQ032N04LG2 PDFN3*3-8L
WMB032N04LG2 PDFN5*6-8L
WMQ050N04LG2 PDFN3*3-8L
WMQ090N04LG2 PDFN3*3-8L
WMB090N04LG2 PDFN5*6-8L
WMS090N04LG2 SOP-8L
WMB025N06LG2 PDFN5*6-8L
WMK025N06LG2 TO-220
WMB025N06HG2 PDFN5*6-8L
WML025N06HG2 TO-220F
WMK025N06HG2 TO-220
WMB85N06T2 PDFN5*6-8L
WMO036N06LG2 TO-252
WMS082N06LG2 SOP-8L
WMB082N06LG2 PDFN5*6-8L
WMS091N06LG2 SOP-8L
WMQ091N06LG2 PDFN3*3-8L
WMB091N06LG2 PDFN5*6-8L
WMS098N06LG2 SOP-8L
WMQ098N06LG2 PDFN3*3-8L
WMB098N06LG2 PDFN5*6-8L
WMS098DN06LG2 SOP-8L
WMS048NV6LG2 SOP-8L
WMQ048NV6LG2 PDFN3*3-8L
WMB048NV6LG2 PDFN5*6-8L
WMQ048NV6HG2 PDFN3*3-8L
WMS048NV6HG2 SOP-8L
WMB048NV6HG2 PDFN5*6-8L
WMM050NV6HG2 TO-263
WMS090NV6LG2 SOP-8L
WMQ090NV6LG2 PDFN3*3-8L
WMB090NV6LG2 PDFN5*6-8L
WMB036N08HG3 PDFN5*6-8L
WMB037N08HG2 PDFN5*6-8L
WMM037N08HG2 TO-263
WMK037N08HG2 TO-220
WMQ060N08LG2 PDFN3*3-8L
WMB060N08LG2 PDFN5*6-8L
WMB060N08HG2 PDFN5*6-8L
WMK060N08HG2 TO-220
WMO060N08HG2 TO-252
WMM060N08HG2 TO-263
WMS18N08T2 SOP-8L
WMB48N08T2 PDFN5*6-8L
WMK053NV8HGS TO-220
WMM053NV8HGS TO-263
WMK028N10HG2 TO-220
WMM028N10HG2 TO-263
WMB129N10T2 PDFN5*6-8L
WMB128N10T2 PDFN5*6-8L
WMM166N10T2 TO-263
WMK043N10LG2 TO-220
WMK166N10T2 TO-220
WMB055N10HG2 PDFN5*6-8L
WMK055N10HG2 TO-220
WMM055N10HG2 TO-263
WMB060N10LG2 PDFN5*6-8L
WMK060N10LG2 TO-220
WMB080N10LG2 PDFN5*6-8L
WMK080N10LG2 TO-220
WMS080N10LG2 SOP-8L
WMB080N10HG2 PDFN5*6-8L
WMO080N10HG2 TO-252
WML080N10HG2 TO-220F
WMP73N10T2 TO-251
WMO73N10T2 TO-252
WMS099N10LG2 SOP-8L
WMQ099N10LG2 PDFN3*3-8L
WMB099N10LG2 PDFN5*6-8L
WMK099N10LG2 TO-220
WMP099N10LG2 TO-251
WMB34N10T2 PDFN5*6-8L
WMK75N10T2 TO-220
WMO60N10T2 TO-252
WMS12N10T2 SOP-8L
WMS119N10LG2 SOP-8L
WMQ119N10LG2 PDFN3*3-8L
WMB119N10LG2 PDFN5*6-8L
WMP119N10LG2 TO-251
WMS175N10LG2 SOP-8L
WMK175N10LG2 TO-220
WMQ175N10LG2 PDFN3*3-8L
WMB175N10LG2 PDFN5*6-8L
WMK049N12HG2 TO-220
WMM049N12HG2 TO-263
WMK058N12HG2 TO-220
WMM058N12HG2 TO-263
WMB072N12LG2 PDFN5*6-8L
WMK072N12LG2 TO-220
WMB072N12HG2 PDFN5*6-8L
WMK072N12HG2 TO-220
WMB125N12LG2 PDFN5*6-8L
WMK125N12LG2 TO-220
WMK161N15T2 TO-220
WMM161N15T2 TO-263
WML071N15HG2 TO-220F
WMK071N15HG2 TO-220
WMM071N15HG2 TO-263
WMB115N15HG2 PDFN5*6-8L
WMK115N15HG2 TO-220
WMM115N15HG2 TO-263
WMB198N15HG2 PDFN5*6-8L
WMK198N15HG2 TO-220
WMO28N15T2 TO-252
WMS06N15T2 SOP-8L
WMO20N15T2 TO-252
WMS05N15T2 SOP-8L
WMB340N20HG2 PDFN5*6-8L
WMK340N20HG2 TO-220
WMM340N20HG2 TO-263
WMO18N20T2 TO-252
WML15N25T2 TO-220F
WMO15N25T2 TO-252
