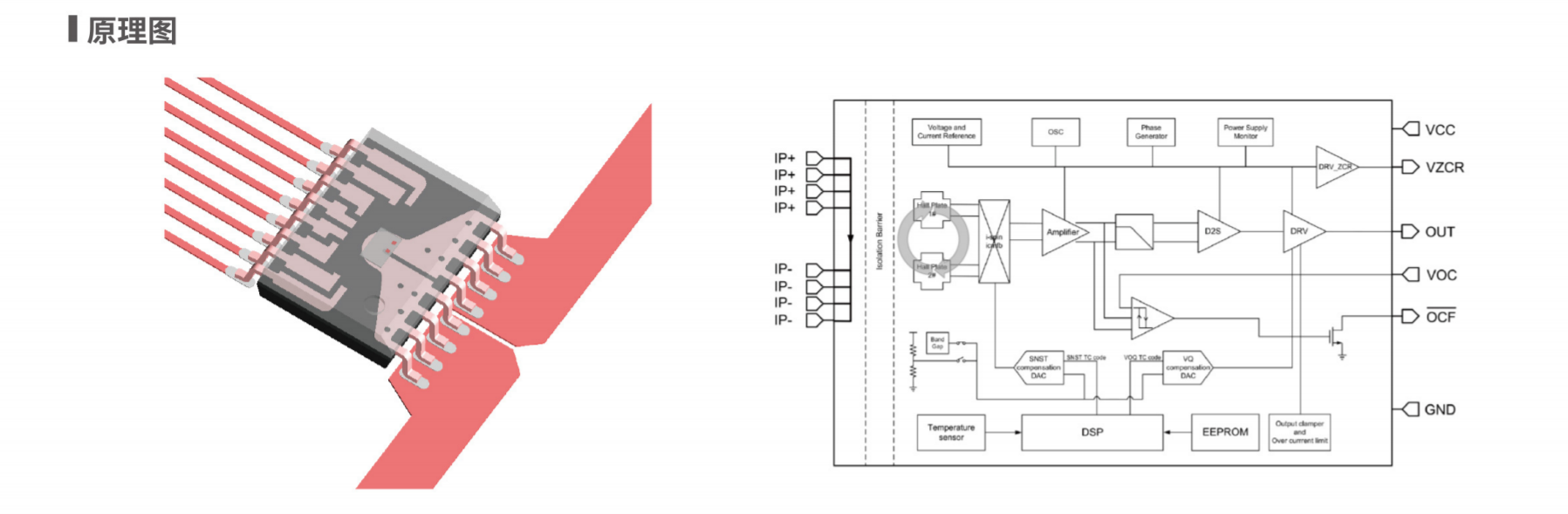

MagnTek麦歌恩代理商MT9522产品系列是完全集成化设计的基于霍尔 效应的隔离式线性电流传感器芯片，产品用于工业，商业和 通信系统中的交流或直流电流检测。每颗MT9522都由一个 精密的，低偏移的线性霍尔电路以及内置的低插入电阻的电 流导体路径组成。流经此低电阻电流导体路径的外加电流会 产生一个磁场，芯片将其转换为成与输入电流成比例的电压 信号输出。为了有效抑制外部共模磁场，设计中使用差分电 流检测技术，从而改善了在磁噪声环境中的精度。通过优化 磁信噪比来提升芯片的精度。 基于BCD工艺的低偏移，斩波稳定的霍尔芯片可提供精确的 比例电压，该电压在制造时会被精确校准。当施加的电流流 过内部电流传导路径（从引脚1,2,3和4到引脚5,6,7和8）时， 芯片的输出具有正斜率（>VOQ）。
MagnTek麦歌恩代理商MT9522该导电路径的内部电阻 典型值为0.75mΩ，可实现低耗能。导电路径的端子（引脚1 至8）与信号线（引脚9至16）电气隔离。这使得MT9522电 流传感器IC可以在高端电流检测应用中使用，而无需使用其 他昂贵的隔离技术。 MT9522系列向客户提供SOP-16W封装，该封装符合RoHS 要求。

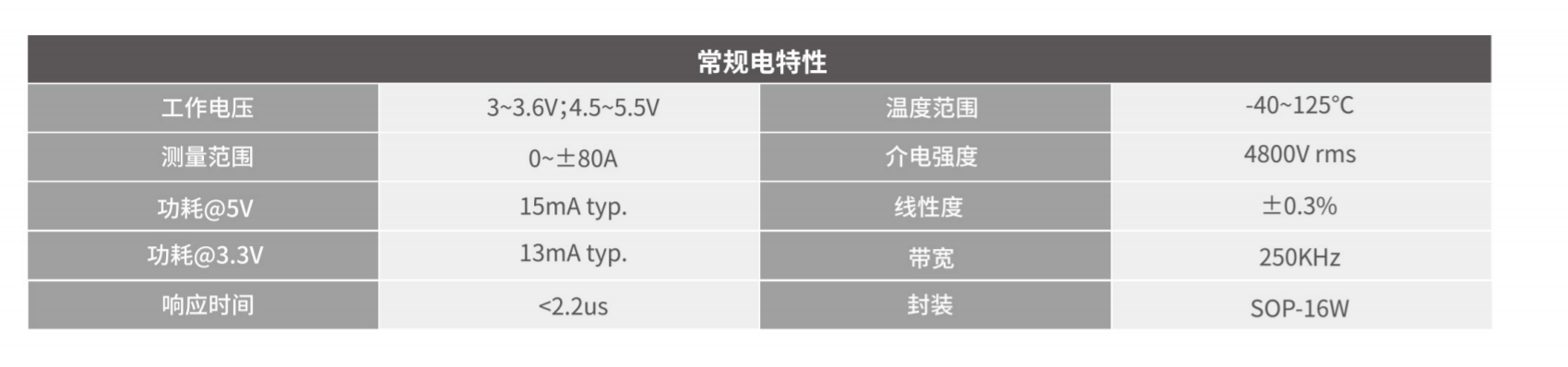

MagnTek麦歌恩代理商MT9522特点：
￭ ±0.3%全温度范围内的典型线性度
￭ 快速的输出阶跃响应时间：2.2μs (典型)
￭ 250kHz 信号带宽 ￭ 5.0V/3.3V 直流电源供电
￭ 2种输出模式可选： ---与电源成比例的输出 ---与电源无关的固定输出
￭ -40℃~125℃ 工作温度 ￭ 内部导体电阻： ---0.75mΩ
￭ 电流检测范围: (双向 或者 单向) ---±20A, ±30A, ±40A, ±50A, ±65A, ±80A ---+30A, +50A
￭ 检测交流与直流的电流信号 ￭ 极其稳定的静态输出电压
￭ 芯片具有输出报警功能以及灵活的外部报警阈值设定
￭ 芯片自带参考端输出
￭ 接近零磁滞
￭ 安规相关认证：(UL Ready) ---隔离电压：4.8kVrms 1min ---工作电压：1097Vrms，1550VDC or VPK ---电气间隙：7.5mm ---爬电距离：8.2mm
￭ 封装形式: ---SOP-16W
￭ 符合RoHS规定: (EU)2015/863

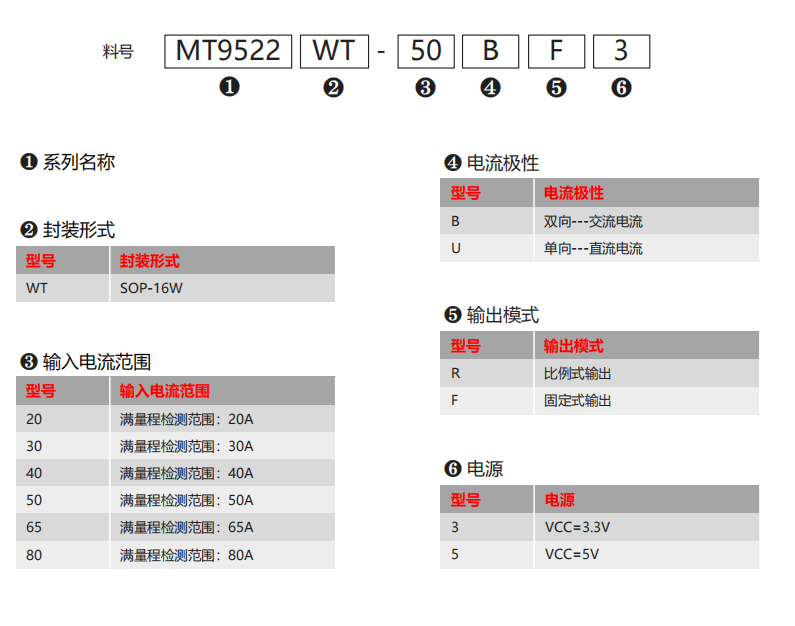

MagnTek麦歌恩代理商MT9522命名规则：
MagnTek麦歌恩代理商MT9522 封装SOP-16W 选型指南：
MT9522WT-30UR5
MT9522WT-50UR5
MT9522WT-20BR5
MT9522WT-30BR5
MT9522WT-40BR5
MT9522WT-50BR5
MT9522WT-65BR5
MT9522WT-80BR5
MT9522WT-30UR3
MT9522WT-50UR3
MT9522WT-20BR3
MT9522WT-30BR3
MT9522WT-40BR3
MT9522WT-50BR3
MT9522WT-65BR3
MT9522WT-80BR3
MT9522WT-30UF5
MT9522WT-50UF5
MT9522WT-20BF5
MT9522WT-30BF5
MT9522WT-40BF5
MT9522WT-50BF5
MT9522WT-65BF5
MT9522WT-80BF5
MT9522WT-20BF3
MT9522WT-30BF3
MT9522WT-40BF3
MT9522WT-50BF3
MT9522WT-65BF3
MT9522WT-80BF3
