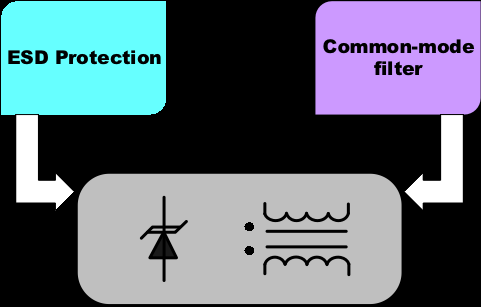

随着家庭娱乐设备高速率互联通信和不断小型化的需求趋势，不同通信接口之间的干扰愈发严重。例如USB3.0和WIFI之间就经常会出现同频干扰问题。而Wayon的集成硅基共模滤波和静电防护的产品专门用于移动设备高速数据传输端口的EMI噪声滤除和ESD静电保护，不仅满足了设备小型化的需求，同时也有效避免了信号干扰。

该产品采用行业领先的半导体硅材料共模电感技术，集成多路超低电容的TVS阵列，结合超小型化的DFN封装，具有高共模抑制比，超宽的差模频带，以及超低的ESD钳位电压等特点，为诸如USB、HDMI、MHL、MIPI、LVDS等高速数据传输系统的EMC能力改善和静电防护提供保障。该技术产品已经在国际客户批量交付使用，累计出货超过1000万片。

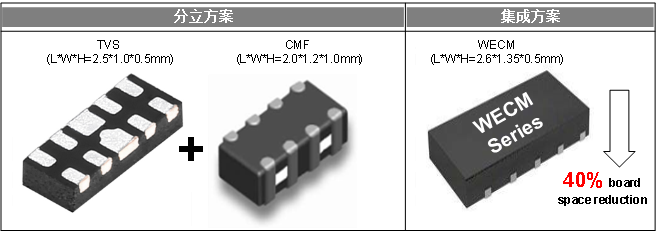

       采用硅基共模电感和静电防护集成的方案，不仅可以提高器件参数的一致性，更为分立方案的用户节省40%的PCB空间。

                                                 *CMF=common mode filter

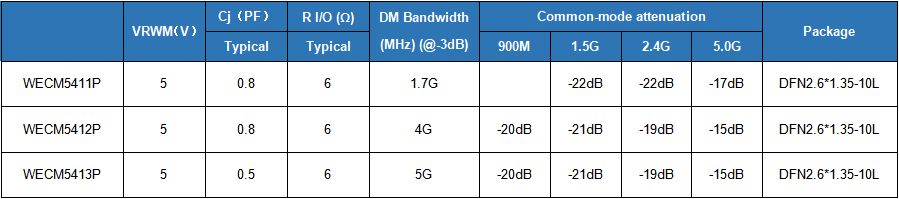

                                                  Wayon WECM量产产品系列

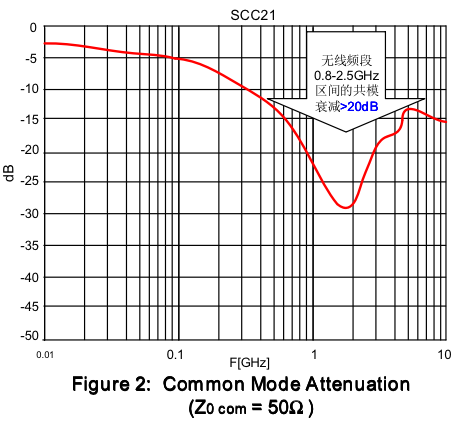

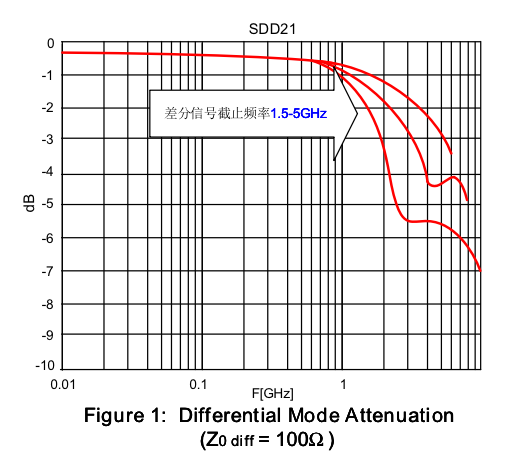

· 插入损耗 - Insertion loss

· 信号完整性- Eye Diagram Temp

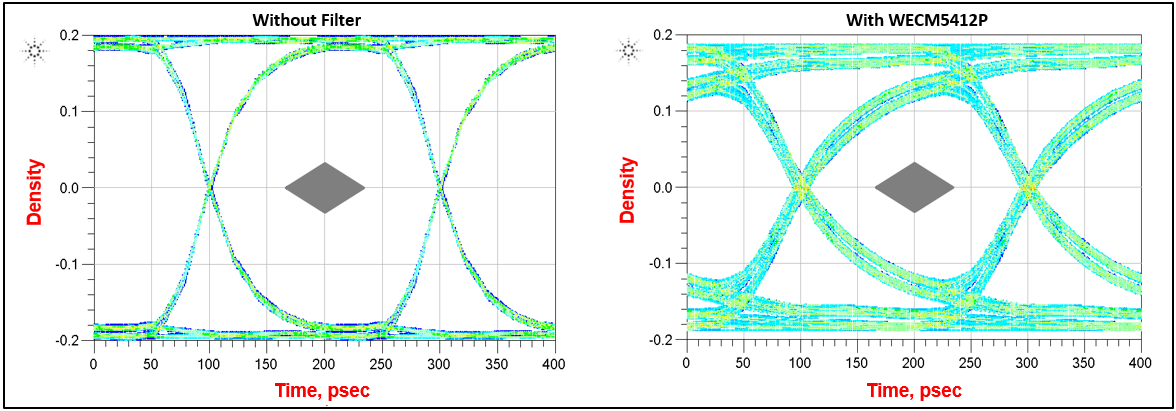

                                    Figure 3:  USB 3.0 Eye Diagram Test for 5Gbps Data Rat
    深圳市京柏微科技有限公司是ST代理分销商，Cypress赛普拉斯代理分销商，TOREX代理商，Magntek麦歌恩代理商，Silery矽力杰代理商，松木代理商，冠禹代理商，维安WAYON代理商,代理的产品有维安电源管理 IC,维安MCU，维安E-FUSE，维安LDO,维安PPTC，维安保险丝，维安PPTC，维安ESD，维安IGBT，维安二三极管，维安TVS，维安MOS，维安充电IC，维安负载开关等产品。

PartNumber VRWM（V） VBR（V）Min Cj（PF） Ipp（A）

 WE10215W 5 5.5 17(TYP) 22(MAX) 15

 WE2.5DMS 2.5 2.7 15(TYP) 20(MAX) 10

 WE2.5DMS-B 2.5 3 25 8

 WS03DTRMS-B 3.3 3.7 0.35(TYP) 0.45(MAX) 3

 WE03DUCMS-B 3.3 5 0.25(TYP) 0.35(MAX) 4

 WE03DMS-BH 3.3 3.5 22(TYP) 30(MAX) 12

 WE03DUCSOC 3.3 5.5 0.6(TYP) 0.8(MAX) 4

 WE03DMS-B 3.3 3.5 20 10

 WE03DUCS 3.3 3.7 0.5 3

 WS03DTUMS-B 3.3 3.7 0.6(TYP) 0.7(MAX) 5.5

 WS03DTUMS-BL 3.3 3.7 0.6 4.5

 WE05DMSD 5 6.0-9.0 28(TYP) 4

 WE05DUCMS-BA 5 6.0-10.0 0.3(TYP) 0.6(MAX) 3

 WS05DTUMS-BL 5 6 0.6(TYP) 0.7(MAX) 4.5

 WE05DUCMS 5 6.5 0.35(TYP) 0.6(MAX) 3

 WS05DTRMS-B 5 5.5 0.3(TYP) 0.45(MAX) 2

 WS05DMS-B 5 5.5 17(TYP) 30(MAX) 13

 WE05DGCMS-BH 5 6 0.23 3

 WE05DUCMS-B 5 6 0.5 4

 WE05DLCMS-B 5 6 3.5 2

 WE05DMS-BH 5 5.6 20 10

 WS05DTUMS-B 5 6 0.6 4.5

 WE07DMS-B 7 8 10（TYP） 5

 WE08DMS-B 8 8.5 10(TYP) 15(MAX) 5

 WE12DMS-BH 12 13.3 20(MAX) 8

 WE12DMS-B 12 13.3 12 4

 WS61418S 18 19 0.5(TYP) 0.7(MAX) 4

 WS61419S 24 27 0.5(TYP) 0.7(MAX) 4

 WE2.5DF-B 2.5 3 18 8

 WS03DPMFV 3.3 3.7-7 140(TYP) 180(MAX) 60

 WS03DUCMFH-B 3.3 3.7 1.0(TYP) 1.5(MAX) 19

 WE3.3DF-BS 3.3 3.7 20（MAX) 7

 WS03DTRF-B 3.3 3.7 0.4(TYP) 0.6(MAX) 2.5

 WE3.3DF-B 3.3 3.7 20 7

 WE3.3DF-BH 3.3 3.7 20 11

 WS03DPF-B 3.3 4 70 30

 WS03DPMF-BHM 3.3 3.7 240 100

 WS03DTUF-B 3.3 3.7 0.6 5.5

 WS03DTF-B 3.3 3.7 0.9 4

 WS4.5DPF-B 4.5 4.6 45 30

 WS4.5DPF-BH 4.5 4.6 150 45

 WS4.5DPMF-BH 4.5 4.6 150 60

 WS4.5DPMF-BHM 4.5 4.6 200 100

 WS4.5DFVH 4.85 5 200 55

 WS4.5DFVXM 4.85 5 300 95

 WS05DTUF-B 5 6 0.6(TYP) 0.7(MAX) 5.5

 WS05DUCMFH-B 5 6 1.0(TYP) 1.5(MAX) 19

 WE40115F 5 6 0.3(TYP) 0.5(MAX) 4

 WE05DRF-B 5 6 0.5 4

 WE05DGCF-B 5 6 0.3 3

 WE05DUCF-B 5 6 0.8 3

 WE05DUCF-BF 5 6 0.6 1

 WE05DLCF-B 5 5.6 3.5 3

 WE05DLVF-B 5 5.8 7 4

 WE05DF-BS 5 6 15 7

 WE05DF-BH 5 5.6 18 9

 WS05DPF-B 5 6 40 20

 WS05DPF-BH 5 6 100 26

 WE05DUCF 5 5.6 0.8 1

 WS05DUCFM 5 6 1.3 8

 WE05DLCF 5 6 2.5 3

 WE05DFD 5 6 20 2.5

 WE05DF 5 6 95 15

 WS05DF 5 5.6 260 30

 WS05DPMF-BHM 5 6 240 90

 WS05DTUF-BL 5 6 0.6 5.5

 WS05DTF-BL 5 6 0.9 4

 WS5.5DFVH 5.5 5.7 160(TYP) 200(MAX) 50

 WS6.3DFD 6.3 6.8 184(TYP) 220(MAX) 32

 WS6V3DF 6.3 6.8 260 35

 WE07DF-BH 7 8.0-13.0 19(TYP) 25(MAX) 9

 WE07DF-B 7 8.5 25 9

 WS07DF-B 7 8 50 20

 WE07DF 7 7.8 55 9

 WS07DF 7 8 200 22

 WS09DFVXM 9 9.5 240(TYP) 300(MAX) 28

 WE09DUCF-B 9 9.5 0.8(TYP) 1.2(MAX) 2.5

 WS10DFVXM 10 11 300 36

 WE12DF-BH 12 13.3 15(TYP) 20(MAX) 6

 WE12DUCF-B 12 13 0.7(TYP) 1.2(MAX) 2.5

 WE12DF-B 12 13.3 12 4

 WS12DF-B 12 13.3 35 14

 WE12DF 12 13.3 36 7

 WS12DF 12 13.3 120 16

 WS12DFVXM 12 13.3 220 32

 WS12DTF-B 12 13.3 0.9 4

 WE15DUCF-B 15 16.5 0.7(TYP) 1.2(MAX) 2.5

 WE15DF 15 16.7 50 7

 WS15DF-B 15 16.7 40(TYP) 50(MAX) 12

 WS15DFVXM 15 16 220 30

 WS61418F 18 18.5 0.5(TYP) 0.7(MAX) 4

 WS18DFVXMA 18 20 95(TYP) 120(MAX) 45

 WE18DUCF-B 18 19.5 0.7(TYP) 1.2(MAX) 2.5

 WS18DF-B 18 19.5 35(TYP) 40(MAX) 10

 WS18DFVXM 18 19 180 26

 WS20DFVXMA 20 22 110 30

 WS24DF-B 24 26.7 26 9

 WS61419F 24 27 0.5(TYP) 0.7(MAX) 4

 WS24DF 24 26.7 55 9

 WS26DFVXM 26 28 100 17

 WS30DF 30 32 40 7

 WS36DF 36 37 19(TYP) 30(MAX) 5

 WS36DF-BH 36 38 21(TYP) 30(MAX) 7

 WS7116EQFL 3.3/15 3.5/16 1.2(TYP) 1.5(MAX) 8

 WS12DFVXM 12 13.3 220 32

 WE3.3MF-BH 3.3 3.7 20(TYP) 25(MAX) 11

 WE05MUCA 5 6 0.7(TYP) 1.0(MAX) 5.5

 WE05MF-BH 5 5.6 20 8

 WE05MUC 5 6 0.8 5

 WS4.5DPHLXM 4.5 4.7-7 580(TYP) 700(MAX) 220

 WS4.5DPX 4.5 4.8 700 170

 WS4.5DPXL 4.5 5 335(TYP) 400(MAX) 105

 WS4.5DPHXM 4.85 5.0-7.0 600(TYP) 700(MAX) 205

 WS4.85DPH 4.85 4 540(TYP) 700(MAX) 170

 WS05DP 5 5.7 850 100

 WS07DP 7 7.7 1000 100

 WS08DLCP-B 8 8.5 0.4(TYP) 0.6(MAX) 8

 WS10DP 10 11.5 537(TYP) 640(MAX) 80

 WS10DPXM 10 10.4 980 160

 WS12DP 12 13 420 70

 WS15DP 15 16.7 400 60

 WS15DCP-B 15 16.7 100 24

 WS18DP 18 20 350 45

 WS20DP 20 22 300 45

 WS03-2RUCB 3.3 4 0.35 8

 WS05-2R2P 5 5.6 0.8 5

 WS05-2R2PL 5 6 0.5 4

 WS24P4M 24 25 347(TYP) 400(MAX) 110

 WS26P4M 26 28 450 100

 WS2.5-4R1PA 2.5 3 1.2 9

 WS26P4N 26 28.5 800 120

 WS26P4NK 26 28 600 140

 WS4.5P4N3 4.5 5 3000 260

 WS4.5P4N3-B 4.5 4.6 600 220

 WS05P4N3P 5 5.6 3500 300

 WS07P4N3 7 7.7 1500 240

 WS10P4N3 10 11 1700(TYP) 2000(MAX) 260

 WS12P4N3 12 13.3 800 130

 WS12P4N3A 12 13.4 2000 240

 WS12P4N3U 12 13.3 1000 200

 WS15P4N3A 15 16.7 1700 200

 WS15P4N3U 15 16.7 1500 170

 WS18P4N3A 18 20 1500 160

 WS18P4N3U 18 20 800 150

 WS20P4N3 20 21 890(TYP) 1200(MAX) 150

 WS22P4N3P 22 23.5 1000 200

 WS24P4N3 24 26 560 150

 WS24P4N3H 24 25 700(MAX) 200

 WS30P4N3H 30 30.5 600(TYP) 720(MAX) 200

 WS2.5-4R7NS 2.5 2.7 3.6(TYP) 5(MAX) 40

 WS3.3-4R2P 3.3 3.7 0.8 5.5

 WS5414KC 5 6 0.65(TYP) 0.85(MAX) 4

 WS05-4TP 5 6 1 6

 WS05-4R2P 5 6 0.8 5

 WS05-4R2PJ 5 6 0.45 3

 WS05-4R3P 5 6 0.8 4.5

 WE14001C 60 72 6.6(TYP) 10(MAX) 4.5

 WS3.3-2R1N 3.3 3.5 10 80

 WS2.5-4R1N 2.5 3 2.7(TYP) 4(MAX) 28

 WS3.3-2RS1N 3.3 4 14(TYP) 20(MAX) 120

 WS3.3-4R1N 3.3 3.5 5 25

 WS06-2R1N 6 6.5 14(TYP) 20(MAX) 120

 WS3.3-4R7NS 3.3 3.5 3.6(TYP) 5(MAX) 40

 WE3.3-8R2P 3.3 3.7 0.8 6

 WE03-6R1N 3.3/5 3.7/5.5 0.56(TYP) 0.8(MAX) 5

 WE05-6R1N 5 6 1 4

 WS05-4RM 5 6 3 8

 WS05MDAC 5 6 15(TYP) 20(MAX) 9

 WS03DLCX-B 3 4 2 13

 WS03DUC-B 3.3 4.0-7.0 0.35(TYP) 0.6(MAX) 8.5

 WS03DLCX-BH 3.3 4 1.8(TYP) 2.5(MAX) 20

 WS03DLC 3.3 3.7 1(TYP) 1.5(MAX) 25

 WS03D-B 3.3 4 40 30

 WS03D 3.3 4 240 27

 WS03DLC-B 3.3 4 2 20

 WS7195ED 3.3 4 0.8 24

 WS4.5D3HP3K-B 4.5 4.6 250 135

 WS05DUC-B 5 6 0.35(TYP) 0.6(MAX) 5.5

 WS05DLV 5 6 170 28

 WS05D-B 5 6 33 22

 WS05D-BH 5 6 100 26

 WS05DLC-B 5 6 1.35 17

 WS07D-B 7 7.8 40 18

 WS08D 8 9 140 20

 WS08DLV 8 8.7 183(TYP) 220(MAX) 30

 WS08DLC-B 8 8.5 1.35 20

 WS12D-B 12 13.3 30 12

 WS12DLC 12 13.3 1.35 15

 WS12DLC-B 12 13.3 1.35 11

 WE15D3BC-B 15 16.7 20(TYP) 30(MAX) 7

 WS15DUC-B 15 16.7 0.7(TYP) 1(MAX) 15

 WS15D-B 15 16.7 35 10

 WS15D 15 16.7 85 12

 WS15DLC-B 15 16.7 1.35 10

 WS18DLC-B 18 20 1.35 12

 WS24D-BH 24 26.7 28(TYP) 40(MAX) 9

 WS24D-B 24 26.7 30 8

 WS24D 24 26.7 50 9

 WS24DLC-B 24 26.7 1.35 9

 WS30D 30 32 34 6.5

 WS36D-BH 36 38 20 5.5

 WS7139ZD 36 38 21 7

 WS36D 36 40 30 6

 WS4.5D3HP 4.5 5 720 100

 WS4.5D3HV 4.7 4.8 485(TYP) 600(MAX) 170

 WS07D3HP 7 8 600 80

 WS12D3HP 12 13 280 50

 WS15D3HP 15 16 380 50

 WS03D5-B 3.3 4 100 30

 WE03D5-B 3.3 3.7 20 7

 WS03D5 3.3 4 150 15

 WE05D5GC-B 5 6 0.5 3

 WE05D5UC-B 5 6 1 1

 WE05D5LC-B 5 5.5 3.5 2.5

 WE05D5LV-B 5 5.8 8 4

 WE05D5LV-BH 5 5.6 8.5(TYP) 9.5(MAX) 5

 WE05D5BC-B 5 5.6 13 5

 WS05D5-B 5 6 50 20

 WE05D5UC 5 6 0.8 4

 WE05D5BC 5 6 100 14

 WS05D5 5 6 90 12

 WE7239K5 5 5.6 15 8

 WE07D5-B 7 8 10(TYP) 20(MAX) 4.5

 WE07D5 7 7.8 55 9

 WS07D5H 7 8 200 27

 WE12D5 12 13.3 50 6

 WS12D5-B 12 13.3 40 12

 WE24D5 24 26.7 50 9

 WE24D5-B 24 26.7 15 5.5

 WS36D5-B 36 39 21(TYP) 35(MAX) 7

 WE36D5 36 40 30 6

 WS36D5 36 38 40 5

 WS05-8LCDA 5 5.5 20(TYP) 40(MAX) 8

 WS2.8-4LVUB 2.8 3 2 22

 WS3.3-2PLC 3.3 3.7 15 100

 WS06-2PLC 6 6.7 20 100

 WS15MDAC 15 16.7 40 12

 WS15MDAC 15 16.7 40 12

 WE05R 5 6 1 6.5

 WS05RXLC 5 6 3.5 23

 WS70RH 70 80 10 25

 WS03M2T-B 3.3 4 120 20

 WS03M2T 3.3 4 240 25

 WE05M2UC 5 6 0.8 5

 WE05MLC 5 6 1 /

 WE05MLC-B 5 6 3.5 2

 WS05M2T-B 5 6 90 18

 WS05M2T-BH 5 5.6 100 43

 WS05M2T 5 6 180 18

 WS08M2T-BH 8 8.5 50 35

 WS12M2TH 12 13.3 110(TYP) 150(MAX) 20

 WS12M2T-B 12 13.3 36 12

 WS12M2T-BA 12 13.3 56(TYP) 70(MAX) 20

 WS12M2T 12 13.3 60 12

 WS15M2T-B 15 16.7 30 10

 WS15M2T 15 16.7 55 10

 WS24M2T-B 24 26.7 18 6

 WS24M2T 24 26.7 36 5

 WS36M2T-BH 36 39 20 4

 WS1236M 36 / 12 39 / 13.3 25 13

 WS712M 7.0/12.0 7.5/13.3 75 5.0/12.0

 WS03-4RULT5 3.3 3.5 3(TYP) 5(MAX) 28

 WE05-4HT5 5 5.5 15(TYP) 20(MAX) 10

 WS03-4R2S 3.3 3.7 2 14

 WS05MS 5 6 100 14

 WE05-4RVLC 5 6 1.5 4

 WE05-4RVLCH 5 6 2 7

 WS05-4R 5 6 2 15

 WS05-4RUL 5 6 5 24

 WS05-4R5S 5 6 5 35

 WE05-5RVA 5 6 0.65(TYP) 1(MAX) 3

 WS05MF-B 5 6 7(TYP) 10(MAX) 4

 WS05MF 5 6 70 8

 WE05-2RT35 5 6 0.9 5

 WS05MFC 5 6 80 9

 WE05-4RT3 5 6 1.5 6

 WE05M5LC 5 6 2 /　

 WE05M5LC-B 5 6 3.5 2

 WE05MF 5 6 16.5(TYP) 20(MAX) 2.5

 WE05MF5H 5 6 80 9

 WE05MFC 5 6 20 2

 WE05-2RT5 5 6 0.6 4

 WE05-4RT5 5 6 1.0 4

 WE05MFCH 5 6 28（TYP） 4.5

Automotive Products

 WE05DF-BH-AT 5 5.6 18 8

 WE05DF-BN-AT 5 6 7(TYP) 15(MAX) 4

 WE05DLCF-B-AT 5 5.6 3.5 2

 WE05DRF-B-AT 5 6 0.5 4

 WE05DUCF-AT 5 6 0.7 4

 WE05DUCF-BF-AT 5 6 0.6 3

 WE12DF-B-AT 12 13.3 15 5

 WS24DF-AT 24 26.7 55 9

 WS4.5DPV-AT 4.5 4.8 600 130

 WS4.5DPVL-AT 4.5 4.6 500(TYP) 600(MAX) 180

 WS12P4N3-AT 12 13.3 800(TYP) 1000(MAX) 130

 WS05-4R2P-AT 5 6 0.8 4

 WE3.3-8R2P-AT 3.3 3.7 0.8 4.5

 WS03DLC-B-AT 3.3 4 1(TYP) 1.5(MAX) 20

 WS05D-B-AT 5 6 50 20

 WS05DLC-B-AT 5 6 1.35 17

 WS12D-B-AT 12 13.3 40 12

 WS15D-B-AT 15 16.7 40 12

 WS15DLC-B-AT 15 16.7 1.35 14

 WS24D-B-AT 24 26.7 30 8

 WS24DLC-B-AT 24 26.7 1.5 9

 WS36D-AT 36 40 40 5

 WS36D-BH-AT 36 38 20 6

 WS36DLC-B-AT 36 40 1.2(TYP) 1.5(MAX) 6

 WE03D5-B-AT 3.3 3.7 20 7

 WE05D5BC-B-AT 5 5.6 7(TYP) 10(MAX) 4

 WE05D5LC-B-AT 5 5.5 3.5 2.5

 WE24D5-AT 24 26.7 50 9

 WE24D5-B-AT 24 26.7 15 5.5

 WE36D5-AT 36 40 35 5

 WS36D5-B-AT 36 39 21(TYP) 35(MAX) 7

 WS05M2T-B-AT 5 6 40(TYP) 50(MAX) 18

 WS24M2T-B-AT 24 26.7 30 8

 WS36M2T-B-AT 36 40 20 6

 WS05-4R-AT 5 6 1.5(TYP) 2(MAX) 12
