特瑞仕TOREX代理商京柏微代理400nA PWM/PFM 超低消耗电流升压型DC/DC转换器XC9145系列。
XC9145系列的超低消耗电流电路将电流消耗降低至400nA，同时采用PWM/PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA时，与传统DC/DC转换器相比，效率得到大幅提高（图1）。VIN=2.4V、VOUT=3.3V、IOUT=10μA时的效率达到 89.9%，兼容低功耗的MCU和SoC。 无需复杂控制，也可以显著降低恒定升压工作有较大的系统待机时间的 IoT和便携式设备的功耗，贡献于延长电池使用时间。

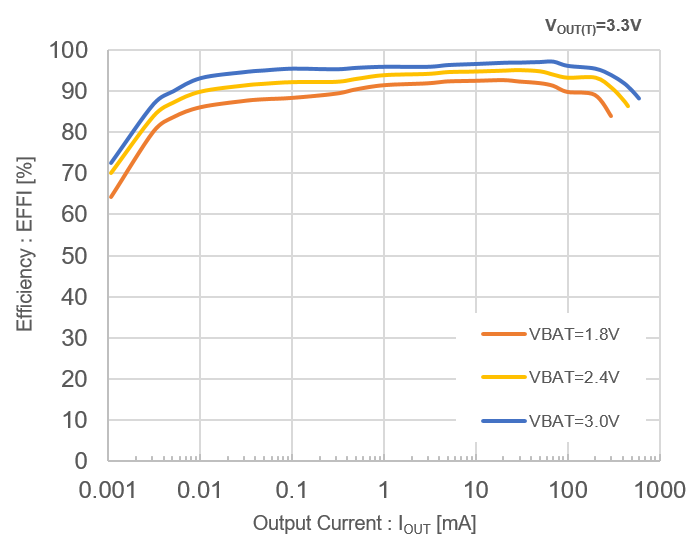

图1. XC9145 效率图
采用超小型封装 WLP-6-05 (1.08 x 1.28 x 0.4 mm)（图2），即使在外部安装小型线圈和陶瓷电容，也可实现 5.4 x 6.7 mm 的超小实装面积（图3）。高待机效率可减小电池的尺寸和容量，有助于整个设备的小型化。

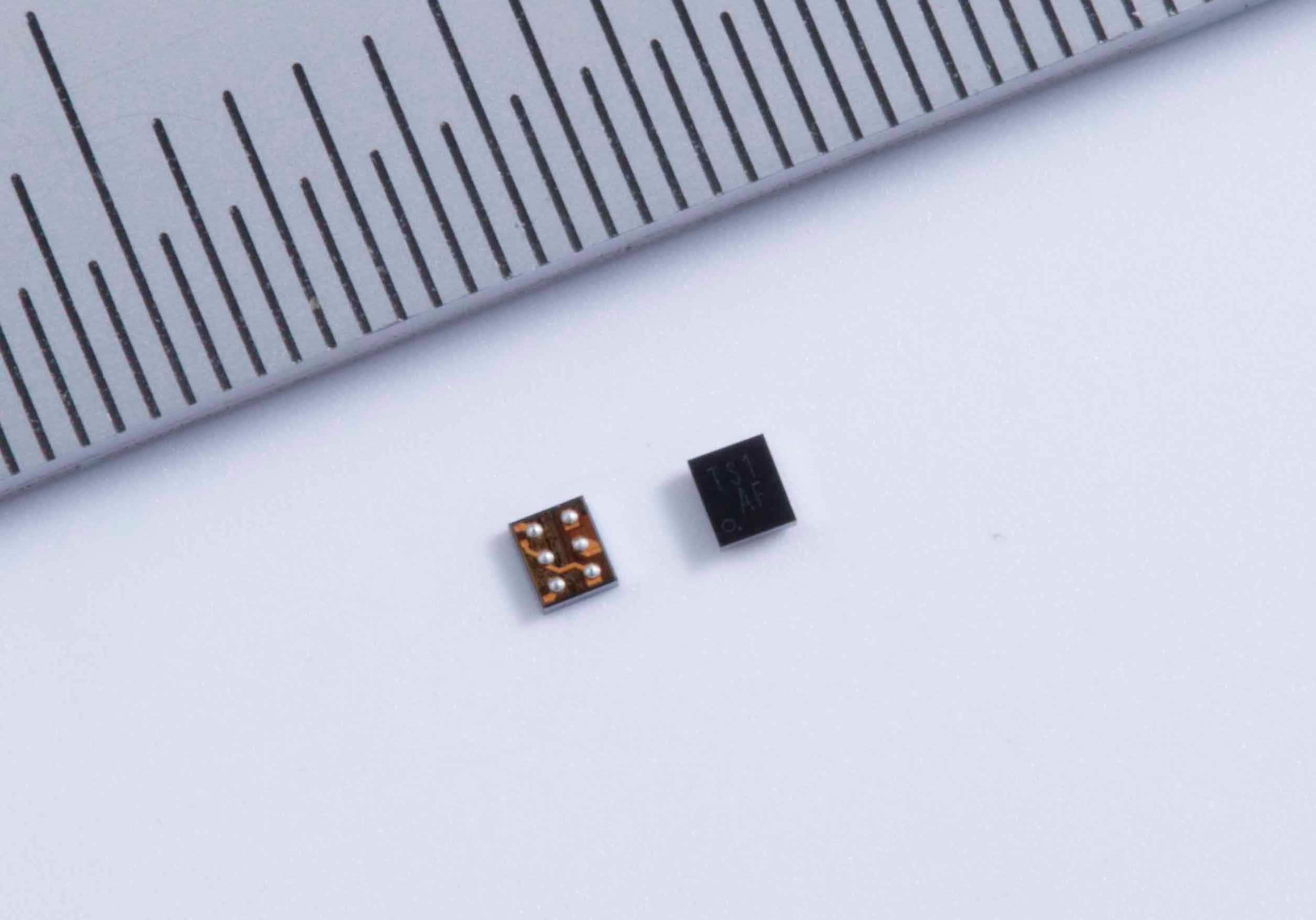

图2. 封装 WLP-6-05 (1.28 x 1.08 x h0.4mm)
此外，XC9145系列的工作环境温度可达+105°C，适用于要求电池寿命长的物联网/移动/可穿戴设备，也适用于要求小型及轻负载高效率要求工业设备
图3. XC9145实装电路板
特瑞仕TOREX代理商XC9145系列是同步升压DC/DC转换器，内置一个200mΩN沟道驱动FET和一个270mΩ同步P沟道开关FET。400nA的超低电流消耗和PWM/PFM自动开关控制极大地提高了系统的效率输出电流小于等于10μA，这在过去很难实现。（89.9%@VIN=2.4V，VOUT=3.3V，IOUT=10μA），XC9145系列可以显著降低电池供电设备的功耗，而电池供电设备消耗了大量的电力，当系统处于待机模式时。它有助于延长电池寿命，缩小电池尺寸。
■FEATURES：
Input Voltage Range : 0.65V ~ 5.5V
(Operation Start Voltage 1.6V)
Fixed Output Voltage : 3.0V ~ 5.5V (0.1V increments)
Output Current : 430mA @VOUT=5.0V, VBAT=3.3V
300mA @VOUT=3.3V, VBAT =1.8V
Oscillation Frequency : 1.2MHz
Quiescent Current : 400nA
Efficiency : 89.9% @VIN=2.4V, VOUT=3.3V, IOUT=10μA
93.2% @VIN=2.4V, VOUT=3.3V, IOUT=100mA
Control Mode : Auto PWM/PFM
Load transient response : 300mV
@VOUT=3.3V, VBAT=1.8V, IOUT=1mA→200mA
Protection function : Current Limit
Functions : Soft start
Load Disconnection
Operating Ambient Temperature : -40℃ ~ 105℃

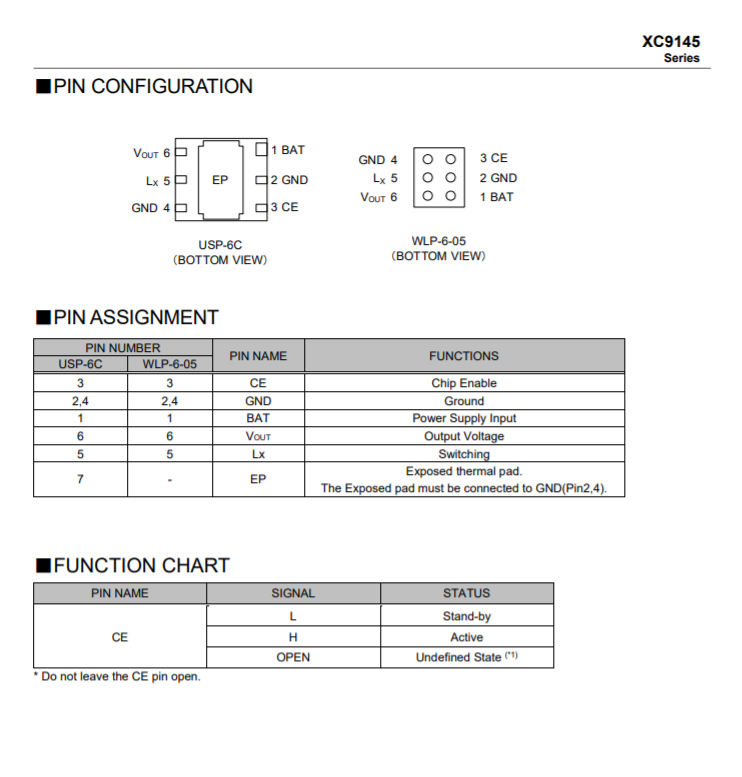

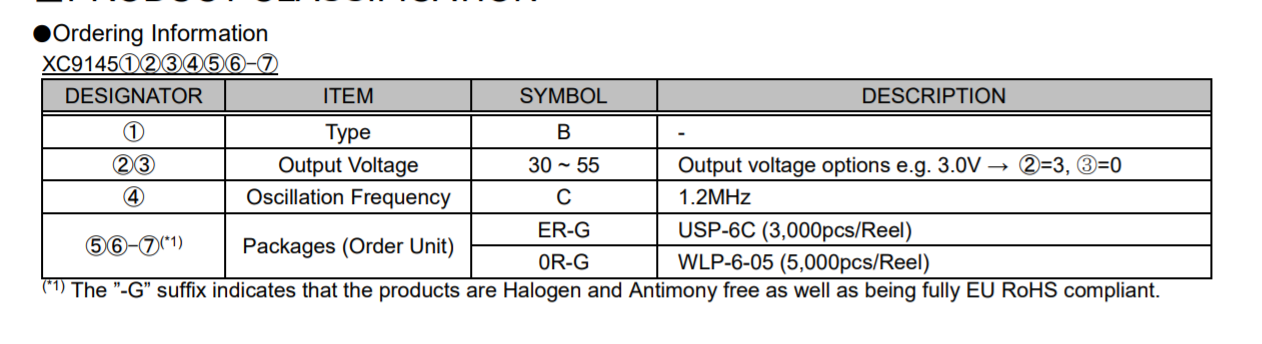

Package : USP-6C (1.8x2.0x0.6mm)
WLP-6-05 (1.08x1.28x0.4mm)
Environmentally Friendly : EU RoHS Compliant, Pb Free
