电源芯片设计选型注意事项
时间：2022-02-01 发布人：京柏微 点击量：
1.低压电源一般分为性线调整器（LDO）及开关电源转换器（DC/DC)两种也是便携式产品里面最常用到的器件。
2.在此讲一下两种产品的优劣势：
1、LDO：有纹波抑制功能、且自身不会产生干扰源、外围元件少使用方便、相对成本低。劣势：压差大时效率低、发热量大、实现大电流时器件体积大，只适合低压差小电流产品使用。
2、DC/DC：转换效率高基本不受压差限制，发热量小、容易实现大电流输出。劣势：外围器件多、开关切换时会产生噪声、相对成本高。

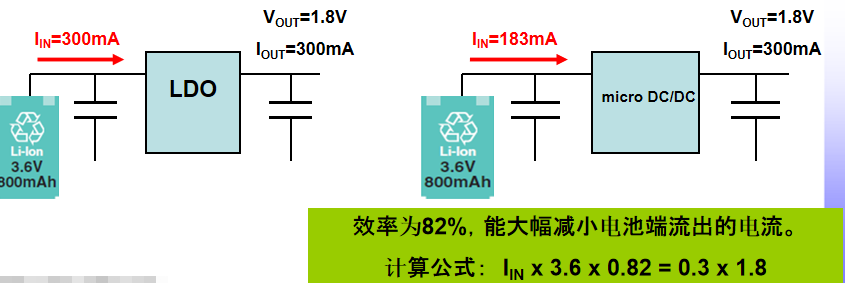

3.效率转换实例：左边LDO、右边DC/DC

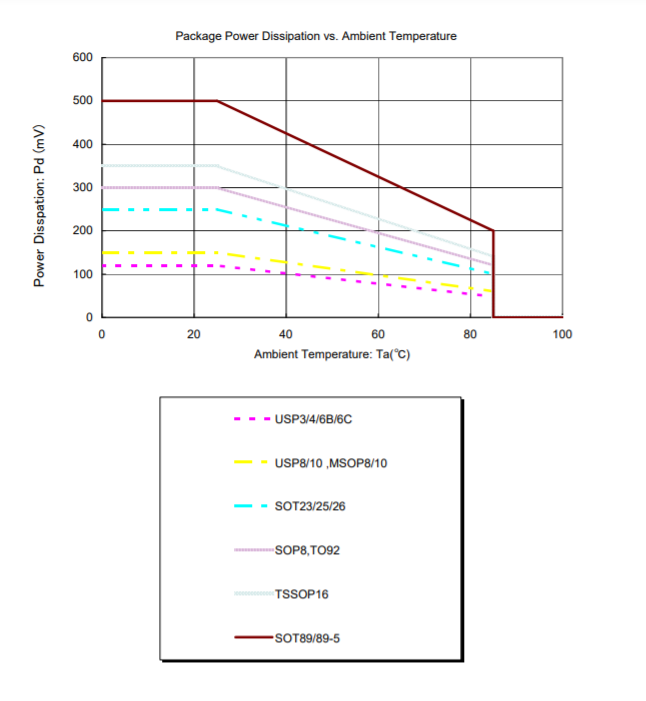

4.LDO封装功率对照表：
5.LDO与DC/DC的选取从性能，成本 ，性能满足情况下优先LDO。基本性能判断可从公式得知： (VIN – VOUT)* IOUT <= Pd
Pd可从封装功率对照表中查到。
6.例如：输入5V、输出2.5V、输出电流300mA Pd=750mW 从对照表查到封装最大功率(SOT-89)是500mW。从计算得知LDO满足不了目前的应用状态所以改用DC/DC。
7.DC/DC的输出电流在规格书里有介绍，例如DCDC系列输出电流600mA也就是最大输出电流，功率MOS集成的DC/DC对封装功率可以不关注。只需了解输出电流即可。
