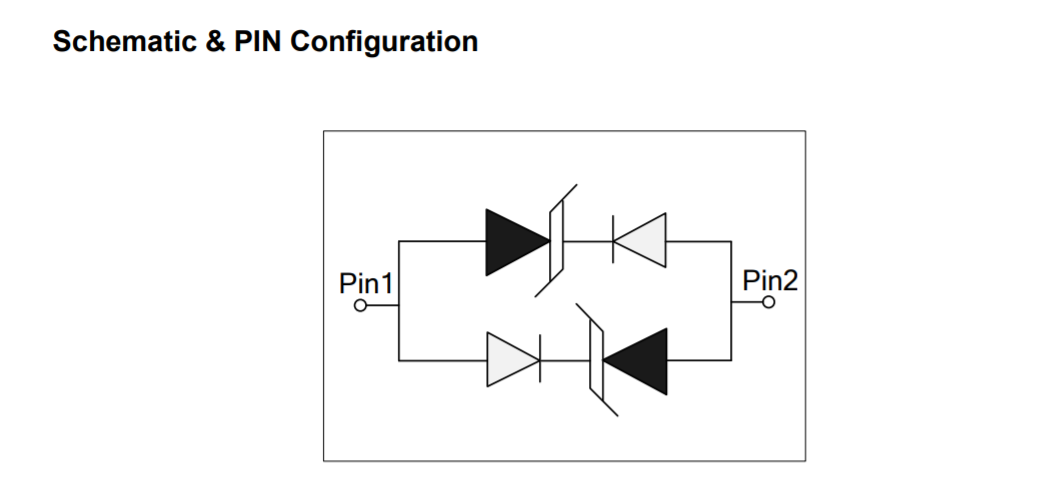

Wayon维安TVS WE05DUCF-BF参数：
1.Part No.：WE05DUCF-BF
2.VRWM（V）：5
3.VBR（V）Min：6
4.C j （ P F ）：0.6
5.Ipp（A）：1
6.Vc（V）@Ipp：10
7.IR （μA）Max：1
8.PPP（W）：15
9.MPQ(pcs)：10000
10.Package：DFN1006-2L
WE05DUCF-BF IEC COMPATIBILITY (EN61000-4)
IEC 61000-4-2 (ESD) ±30kV (air), ±30kV (contact)
IEC 61000-4-4 (EFT) 40A (5/50ns)
IEC 61000-4-5 (Lightning)3A (8/20μs)
Single Channel ESD&EOS
1.Part No.：WE05DUCF-B
2.VRWM（V）：5
3.VBR（V）Min：6
4.C j （ P F ）：0.8
5.Ipp（A）：3
6.Vc（V）@Ipp：20
7.IR （μA）Max：0.15
8.PPP（W）：60
9.MPQ(pcs)：10000
10.Package：DFN1006-2L
Wayon维安代理TVS选型表：
Part Number VRWM(V) VBR(V) Cj(pF) IO-GND Ipp(A) Vc@Ipp RDYN(ohm) RDYN(ohm) Ppp(W) Package
Max Min Typ 8/20us 8/20us Typ contact
WS15D 15 16.7 70 12 40 0.24 30 500 SOD323
WS12DLV 12 13.3 140 15 25 0.2 30 380 SOD323
WS15D-B 15 16.7 25 10 33 0.35 30 350 SOD323
WS12D-B 12 13.3 25 12 35 0.42 30 500 SOD323
WS08D-B 8 8.8 65 16 24 0.4 25 300 SOD323
WS05D-B 5 6 30 22 20 0.2 30 450 SOD323
WS03D-B 3.3 4 37 30 15 0.3 30 450 SOD323
WS24DLC-B 24 26.7 1 9 54 0.6 30 500 SOD323
WS15DLC-B 15 16.7 1 10 40 0.6 30 400 SOD323
WS12DLC-B 12 13.3 1 11 28.6 0.6 30 350 SOD323
WS08DLC-B 8 8.5 1 20 26.8 0.4 30 500 SOD323
WS05DLC-B 5 6 1 17 18.3 0.4 30 350 SOD323
WS03DLCX-B 3 4 1.5 13 25 0.7 30 260 SOD323
WS03DLC-B 3.3 4 1 20 19 0.3 30 350 SOD323
WE36D5 36 40 25 6 100 / 8 600 SOD523
WE24D5 24 26.7 45 9 52 0.34 30 500 SOD523
WS12D5 12 13.3 56 12 26 0.3 30 350 SOD523
WE12D5 12 13.3 40 6 31 0.5 30 200 SOD523
WE07D5 7 7.5 63 13 17 0.14 30 220 SOD523
WS05D5 5 6 80 12 17 0.45 30 200 SOD523
WS03D5 3.3 4 110 15 17 0.2 15 250 SOD523
WE05D5BC 5 6 90 14 17 0,36 30 250 SOD523
WE05D5UC 5 6 0.5 5 13.6 0.77 12 100 SOD523
WE03D5-B 3.3 37 15 7 16.8 0.32 30 120 SOD523
WS05D5-B 5 6 30 25 18 0.2 20 400 SOD523
WE05D5BC-B 5 5.6 11 5 15 0.35 30 100 SOD523
WE05D5LV-B 5 5.8 5.5 4 11 0.24 20 50 SOD523
WE05D5LC-B 5 6 2.5 2 13 0.6 20 40 SOD523
WE05D5UC-B 5 6 0.5 / / 0.9 10 50 SOD523
WE05D7LC-B 5 6 2.5 2.5 14 0.58 18 40 SOD723
WE03D9-B 3.3 5 25 11 17 0.2 30 150 SOD923
WE05D9-B 5 6 7 4 13 0.3 30 60 SOD923
WE05MUC 5 6 1 5 12 0.8 30 60 DFN1006-3L
WE05MF-B 5 5.6 7 5 15 0.3 30 90 DFN1006-3L
WE15DF 15 16.7 28 5 40 0.5 15 200 DFN1006-2L
WE12DF 12 13.3 34 7 25 0.5 30 200 DFN1006-2L
WE07DF 7 7.8 63 13 17 0.14 30 220 DFN1006-2L
WE05DF 5 6 92 15 17 0.36 30 300 DFN1006-2L
WE05DUCFC 5 5.6 0,7 3.5 11 0.32 30 50 DFN1006-2L
WE05DUCF 5 6 0.5 4 15 0.7 12 60 DFN1006-2L
WS05DPF-B 5 6 30 20 15 0.2 30 300 DFN1006-2L
WS4.5DPF-B 4.5 4.7 65 30 14 0.16 30 450 DFN1006-2L
WS03DPF-B 3.3 4 37 30 15 2 30 450 DFN1006-2L
WE36DF-B 36 40 10 2 75 / 8 200 DFN1006-2L
WE24DF-B 24 26.7 15 3 55 / 15 200 DFN1006-2L
WE18DF-B 18 19.8 15 4 47 7 20 200 DFN1006-2L
WE15DF-B 15 16.7 15 5 40 0.65 25 200 DFN1006-2L
WE12DF-B 12 13.3 11 5 26 0.56 30 150 DFN1006-2L
WE08DF-B 8 8.5 30 10 20 0.5 30 200 DFN1006-2L
WE05DF-BN 5 6 7 5 15 0.42 30 100 DFN1006-2L
WE3.3DF-B 3.3 3.7 10 7 11 0.28 30 100 DFN1006-2L
WE05DLVF-B 5 5.8 5.5 4 11 0.25 20 50 DFN1006-2L
WE05DLCF-B 5 5.6 2.5 2 13 0.58 18 40 DFN1006-2L
WE18DRF-B 18 19.8 0.5 3 40 0.95 10 150 DFN1006-2L
WE15DRF-B 15 16.7 0.45 3 34 0.95 15 100 DFN1006-2L
WE12DRF-B 12 13.3 0.6 4 35 0.95 10 150 DFN1006-2L
WE08DRF-B 8 8.5 0.5 3 30 0.95 12 90 DFN1006-2L
WE05DRF-B 5 6 0.3 4 20 0.95 12 80 DFN1006-2L
WE03DRF-B 3.3 3.7 0.35 3.5 16 0.5 30 60 DFN1006-2L
WE05DUCF-BF 5 6 0.4 3 12 0.5 30 40 DFN1006-2L
WE05DUCF-B 5 6 0.5 3 20 1 10 60 DFN1006-2L
WS05DTF-B 5 6 0.5 20 8.5 0.1 30 180 DFN1006-2L
WE05DGCF-B 5 6 0.2 2 15 0.98 12 30 DFN1006-2L
WE05DLVZ-B 5 5.8 5.5 4 11 0.25 20 50 CSP0603-2L
WE05DLCZ-B 5 5.5 3 3.5 13.5 0.3 10 50 CSP0603-2L
WE12DS-B 12 13.4 3.5 5.5 26 0.95 30 150 DFN0603-2L
WE05DS-BA 5 6 6 5 15 0.3 30 90 DFN0603-2L
WE03DS-B 3.3 3.7 7.5 7 10 0.3 30 100 DFN0603-2L
WE05DLCS-B 5 5.5 2.5 2 13 0.58 18 40 DFN0603-2L
WS05DTS-B 5 6 0.5 5 6.5 0.2 15 40 DFN0603-2L
WE05DUCS-B 5 5.5 0.5 5 26 1 18 150 DFN0603-2L
