Wayon维安代理商电路保护器件芯方案-维安TVS选型新应用

针对不同客户测试条件，用保护器件和保护IC做整体化打包方案

在线咨询 QQ咨询

产品概述

Wayon维安代理商京柏微主要电路保护器件“芯”方案。

TVS器件特性几何？TVS器件是专门用来保护敏感电子元件免受高压瞬变的电子元件。它是由专门设计的p-n半导体结构成的，用于浪涌保护。p-n结通常涂有涂层，以防止在非导电状态下过早产生电压电弧。当发生瞬态电压事件时，TVS器件利用雪崩效应对瞬态电压（高达数百伏）进行箝位，同时吸收高达数千瓦的浪涌功率。TVS器件广泛应用于汽车、电信、通用电子和数字消费市场的过电压电路保护装置，用于雷电、ESD和其他电压瞬变保护。

TVS器件通常主要用于防止因电感负载切换、雷击和与数据线及电子电路传输相关的静电放电引起的电应力过大。TVS器件的特性包括：

低增量浪涌阻力；

提供单向和双向极性；

反向隔离电压范围为5至600V；

符合RoHS标准，采用无铅镀亚光锡；

表面安装器件额定功率从400W到5000W；

轴向引线器件额定功率从400W到30000W（30kW）；

提供6kA和10kA的大电流保护。

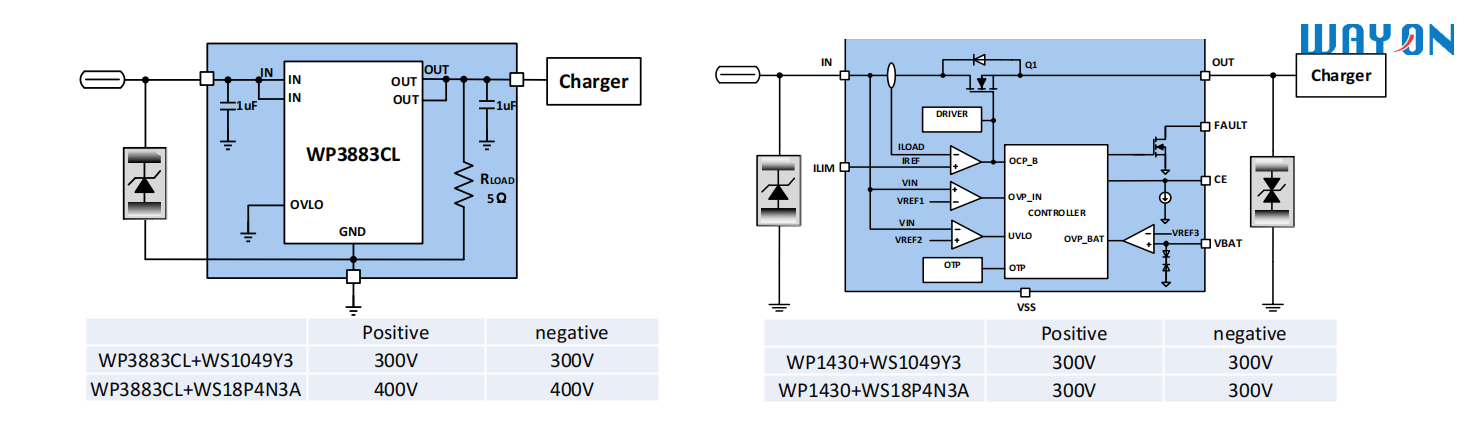

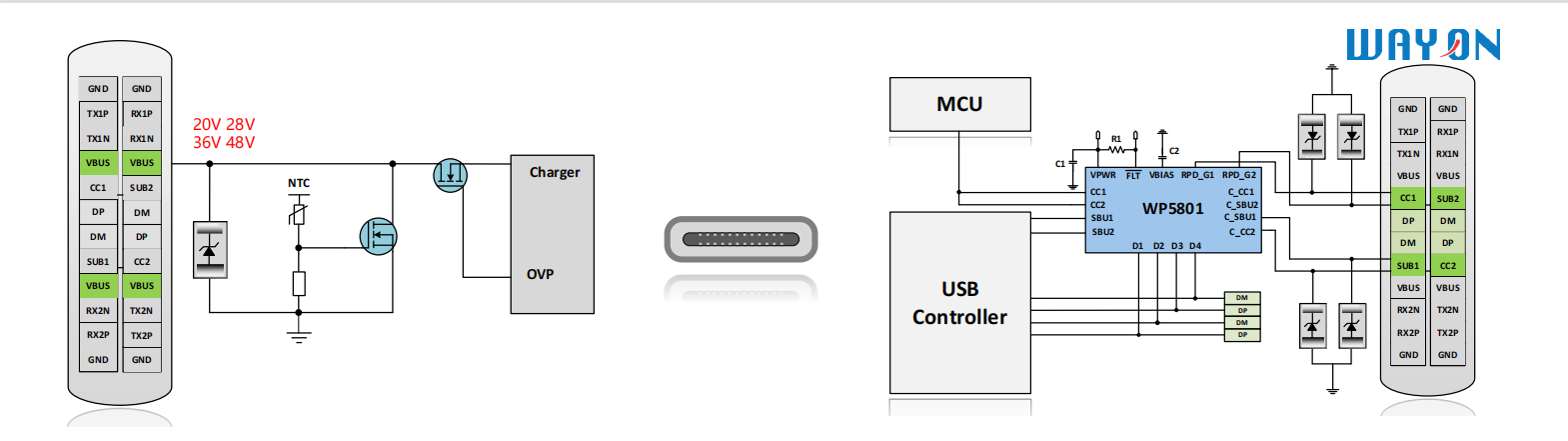

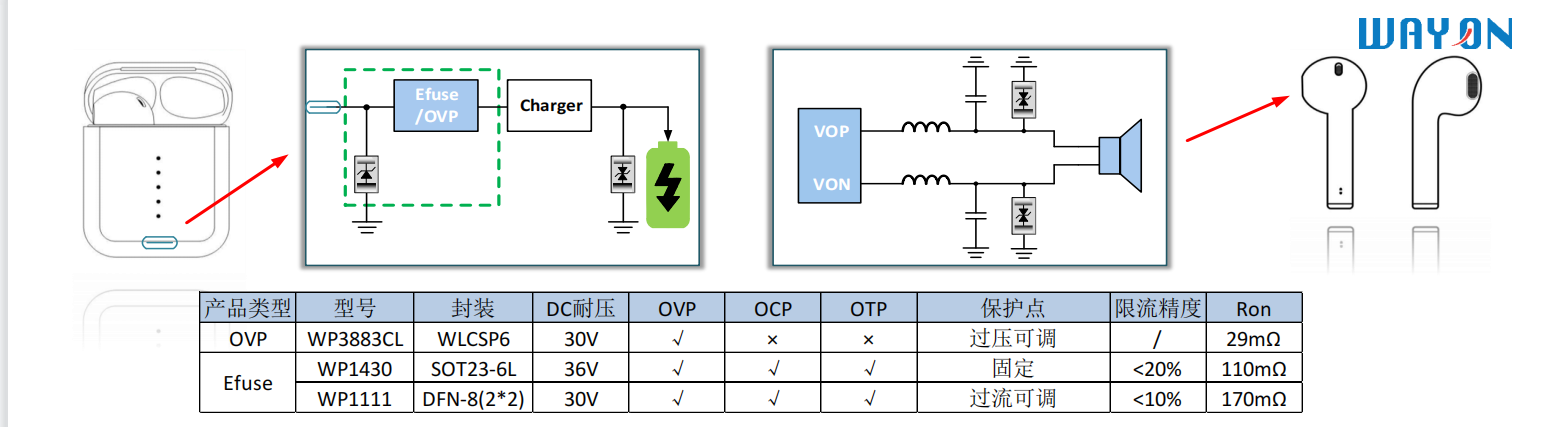

WAYON维安代理商在消费类，笔电，可穿戴，工控消防，IOT的应用：

维安(WAYON) 代理WSxxP30SMC(-B)-AT系列产品是一款高可靠性的车规级TVS产品，作为一种钳位型的过电压保护器件，使用时可并联在被保护电路两端，具有精确导通、快速响应、浪涌吸收能力强、可靠性高等特点。适用于车身电源、导航仪表、车灯等端口的瞬时过电压防护。WSxxP30SMC(-B)-AT系列产品封装形式为常规SMC（8.0×6.0×2.5mm）封装，其较小尺寸可以满足汽车多部位的瞬时过压防护。 Wayon代理，维安代理商，电路保护器件，维安TVS，WAYON代理商.png

深圳市京柏微科技有限公司是维安WAYON代理商,代理的产品有维安电源管理 IC,维安MCU，维安LDO,维安PPTC，维安保险丝，维安PPTC,维安ESD，维安IGBT，维安二三极管，维安TVS，维安MOS，维安充电IC，维安负载开关等产品，Wayon电源管理 IC,Wayon MCU，Wayon LDO,Wayon PPTC，Wayon保险丝，Wayon PPTC，Wayon ESD，Wayon IGBT，Wayon 二三极管，Wayon TVS，Wayon MOS，Wayon充电IC，Wayon负载开关等产品。

Part No.	VRWM（V）	VBR（V）Min	C j （ P F ）	Ipp（A）	Vc（V）@Ipp	IR （μA）Max	PPP（W）	MPQ(pcs)	Package	Data sheet

WE3.3MF-BH	3.3	3.7	20(TYP) 25(MAX)	11	8.3(TYP) 11(MAX)	0.5	121	10000	DFN1006-3L
WE05MGC	5	6	0.35(TYP) 0.45(MAX)	3	10.5(TYP) 12(MAX)	0.2	36	10000	DFN1006-3L
WE05MUCA	5	6	0.7(TYP) 1.0(MAX)	5.5	10.5(TYP) 12(MAX)	0.5	66	10000	DFN1006-3L
WE05MUC	5	6	0.8	5	12	1	60	10000	DFN1006-3L
WE05MF-BH	5	5.6	20	8	10	0.1	80	10000	DFN1006-3L
WS03-2RUCB	3.3	4	0.35	8	14(TYP) 18(MAX)	0.2	128	3000	DFN1610-6L
WS05-2R2P	5	5.6	0.8	5	15	0.5	100	3000	DFN1610-6L
WS05-2R2PL	5	6	0.5	4	10.5(TYP) 12(MAX)	0.5	48	3000	DFN1610-6L
WS4.5P4N3-BW	4.5	4.6	430(TYP) 600(MAX)	300	11.5(TYP) 15(MAX)	0.5	4500	3000	DFN2020-3L
WS4.5P4N3	4.5	5	3000	260	15	0.5	3500	3000	DFN2020-3L
WS05P4N3P	5	5.6	3500	300	18	0.5	5400	3000	DFN2020-3L
WS07P4N3	7	7.7	1500	240	15(TYP) 18(MAX)	0.2	3600	3000	DFN2020-3L
WS10P4N3	10	11	1700(TYP) 2000(MAX)	260	19(TYP) 21(MAX)	0.2	5460	3000	DFN2020-3L
WS12P4N3	12	13.3	800	130	22(TYP) 25(MAX)	0.5	3250	3000	DFN2020-3L
WS12P4N3U	12	13.3	1000	200	28	0.5	5600	3000	DFN2020-3L
WS15P4N3A	15	16.7	1700	200	30	0.2	6000	3000	DFN2020-3L
WS15P4N3U	15	16.7	1500	170	33	0.5	5610	3000	DFN2020-3L
WS18P4N3A	18	20	1500	160	36	0.2	5760	3000	DFN2020-3L
WS18P4N3U	18	20	800	150	38	0.5	5700	3000	DFN2020-3L
WS20P4N3	20	21	890(TYP) 1200(MAX)	150	33(TYP) 36(MAX)	0.5	5400	3000	DFN2020-3L
WS22P4N3P	22	23.5	1000	200	33	0.5	6600	3000	DFN2020-3L
WS24P4N3	24	25	1000(MAX)	200	32(TYP) 35(MAX)	0.5	7000	3000	DFN2020-3L
WS30P4N3H	30	30.5	600(TYP) 720(MAX)	200	34.5(TYP) 37(MAX)	0.5	7400	3000	DFN2020-3L
WS3.3-4R2P	3.3	3.7	0.8	5.5	13.5	0.5	75	3000	DFN2510-10L
WS05-4R2PJ	5	6	0.45	3	13	0.2	39	3000	DFN2510-10L
WS5414KC	5	6	0.65(TYP) 0.85(MAX)	4	8(TYP) 10(MAX)	0.5	40	3000	DFN2510-10L
WS05-4R2P	5	6	0.8	5	15	0.5	100	3000	DFN2510-10L
WS05-4R3P	5	6	0.8	4.5	12	0.2	54	3000	DFN2510-10L
WS03-4TP	3.3	3.7	0.55(TYP) 0.65(MAX)	8	3.5(TYP) 4(MAX)	0.5	32	3000	DFN2510-10L
WE14001C	60	72	6.6(TYP) 10(MAX)	4.5	104(TYP) 106(MAX)	0.5	477	3000	DFN2510-10L
WS2.5-4R1N	2.5	3	2.7(TYP) 4(MAX)	28	14(TYP) 18(MAX)	0.5	500	3000	DFN2626-10L
WS3.3-2R1N	3.3	3.5	10	80	25	0.2	2000	3000	DFN2626-10L
WS3.3-4R1N	3.3	3.5	5	25	18	5	450	3000	DFN2626-10L
WS2.5-4R7NS	2.5	2.7	3.6(TYP) 5(MAX)	40	21.5(MAX)	0.5	860	3000	DFN3020-10L
WS3.3-4R7NS	3.3	3.5	3.6(TYP) 5(MAX)	40	21.5(MAX)	0.5	800	3000	DFN3020-10L
WE3.3-8R2P	3.3	3.7	0.8	6	18	0.5	100	3000	DFN3810-9L
WE03-6R1N	3.3/5	3.7/5.5	0.56(TYP) 0.8(MAX)	5	8.5(TYP) 10(MAX)	0.5	50	3000	DFN4120-10L
WE05-6R1N	5	6	1	4	12	0.5	48	3000	DFN4120-10L
WS05-4RM	5	6	3	8	15	0.5	120	3000	MSOP10
WS2.8-4LVUB	2.8	3	2	22	25	1	550	2500	SOP8
WS05RXLC	5	6	3.5	23	15	0.2	300	3000	SOT-143
WE05R	5	6	1	6.5	17.6	1	100	3000	SOT-143
WS70RH	70	80	10	25	14	2	350	3000	SOT-143
WS03M2T-B	3.3	4	120	20	15	1	350	3000	SOT-23
WS03M2T	3.3	4	240	25	14	1	350	3000	SOT-23
WE05M2UC	5	6	0.8	5	15	0.5	75	3000	SOT-23
WE05MLC	5	6	1	/	/	1	100	3000	SOT-23
WE05MLC-B	5	6	3.5	2	13	0.5	30	3000	SOT-23
WS05M2T-B	5	6	90	18	16.7	1	450	3000	SOT-23
WS05M2T-BH	5	5.6	100	43	15	0.5	645	3000	SOT-23
WS05M2T	5	6	180	18	16.7	1	300	3000	SOT-23
WS08M2T-BH	8	8.5	50	35	22	0.5	770	3000	SOT-23
WS1219PT	12	13.3	23(TYP) 40(MAX)	8	23(TYP) 25(MAX)	0.5	200	3000	SOT-23
WS12M2T-B	12	13.3	36	12	25	1	350	3000	SOT-23
WS12M2T-BA	12	13.3	56(TYP) 70(MAX)	20	22.5(TYP) 25(MAX)	0.5	500	3000	SOT-23
WS12M2T	12	13.3	60	12	25	1	300	3000	SOT-23
WS12M2TH	12	13.3	110(TYP) 150(MAX)	20	22.5(TYP) 25(MAX)	0.5	500	3000	SOT-23
WS15M2T-B	15	16.7	30	10	35	1	350	3000	SOT-23
WS15M2T	15	16.7	55	10	35	1	350	3000	SOT-23
WS24M2T-BH	24	26.5	26.5(TYP)35(MAX)	8	42	0.5	336	3000	SOT-23
WS24M2T	24	26.7	36	5	55	1	300	3000	SOT-23
WS36M2T-BH	36	39	20	4	46.3	0.2	420	3000	SOT-23
WS36M2T	36	40	25(TYP) 40(MAX)	5	92(TYP) 95(MAX)	1	475	3000	SOT-23
WS1236M	36 / 12	39 / 13.3	25	13	25	0.5	325	3000	SOT-23
WS712M	7.0/12.0	7.5/13.3	75	5.0/12.0	10.0/26.0	1	400	3000	SOT-23
WS03-4RULT5	3.3	3.5	3(TYP) 5(MAX)	28	11.5(TYP) 13(MAX)	0.2	364	3000	SOT-23-5L
WE05-4HT5	5	5.5	15(TYP) 20(MAX)	10	8(TYP) 10(MAX)	0.2	100	3000	SOT-23-5L
WS03-4R2S	3.3	3.7	2	14	16	0.5	250	3000	SOT-23-6L
WE05-5RVA	5	6	0.65(TYP) 1(MAX)	3	11.5(TYP) 14(MAX)	0.5	42	3000	SOT-23-6L
WE4414K6	5	6	0.55(TYP) 0.7(MAX)	4	11(TYP) 13(MAX)	0.5	52	3000	SOT-23-6L
WE05-4RVLC	5	6	1.5	4	15	0.5	60	3000	SOT-23-6L
WE05-4RVLCH	5	6	2	7	15	0.5	105	3000	SOT-23-6L
WS05-4R	5	6	2	15	23	0.5	350	3000	SOT-23-6L
WS05-4RUL	5	6	5	24	18	5	500	3000	SOT-23-6L
WS05-4R5S	5	6	5	35	25	1	900	3000	SOT-23-6L
WS05MS	5	6	100	14	17	1	250	3000	SOT-23-6L
