由智能手机等消费电子推动，具有更快充电速度、更快数据传输速率、更稳定耐用的Type-C接口迅速走红，很多新发布的手机、笔记本电脑以及平板都采用了此接口。那么 Type-C是什么？为何能成为如今最主流的接口？
Type-C是指USB Type-C，由USB-IF组织发布的接口标准，Type-C是接口物理形式的版本号，相对于Type-A，Type-B而言的升级版，既可以担当HOST，又可以担当SLAVER。
Type-C目前被广泛使用，主要是由于其显著的优势：
1 支持正反插
Type-C最直观的优势就是让人摆脱插线的烦恼，且不会出现错插之后导致的部件受损情况。
2 更快的充电和数据传输
配置USB 3.1版本的Type-C，理论数据传输速度可达10Gbps，比USB 3.0高出1倍。在充电方面，USB-IF近期宣布修订USB PD协议3.1规范，将USB Type-C最大功率从100W（20V/5A）提升至240W（48V/ 5A）。
3 极为丰富的功能扩展性

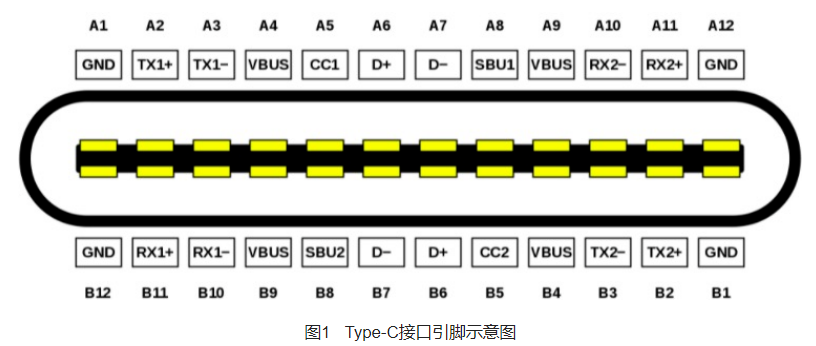

SBU1，SBU2，CC1，CC2是传统的USB接口所没有的信号，通过接入信号电平检测可实现多种功能之间的切换，如耳机附件插入后，接口进入模拟音频耳机附件模式，SBU1和SBU2作为麦克风信号传输通道，D+D-作为左右声道信号传输通道，手机上的3.5mm耳机接口已逐步被Typc-C接口取代。
Type-C具有很多优势，但也有不足，由于Type-C内金手指间距较小，当有异物、液体进入到金手指间会发生短路，其中风险最大的是与VBUS最近的CC和SUB，其次是D+和D-。本文重点介绍D+D-端口的ESD&EOS保护方案。
针对三种应用场景推荐的防护方案如下：
1、低电压充电方案（充电电压5V）
要求ESD&EOS器件正向直流耐压大于6V，通过Surge(8/20μs) ±25V测试，推荐使用WS05DUCFM；当要求通过Surge ±35V测试，推荐使用WS05DUCMFH；
2、高压充电方案（充电电压>5V）
要求ESD&EOS器件正向直流耐压大于15V，通过Surge ±35V测试，推荐使用WS15DUCMF；

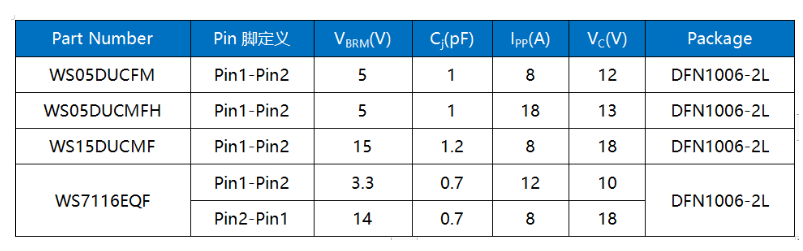

表1 WAYON产品参数
3、高压充电方案(充电电压>5V) 且集成音频功能
要求ESD&EOS器件正向直流耐压大于15V，正向Surge 35V测试；负向直流耐压大于3V，负向Surge -35V测试的应用场景，WAYON高集成度的全新产品WS7116EQF采用了双向电压不对称的设计，能够为D+D-端口提供高直流耐压和足够的浪涌防护能力，又可以为负向提供低的触发电压和低钳位电压，达到近乎理想的保护效果。
WS7116EQF还具有±30kV的静电保护能力，0.3Ω的超低导通阻抗和0.7pF的超低电容。在传统封装方案的基础上进行了技术革新，封装外形仍为DFN1006-2L，极大的节省电路板空间 。
维安为客户提供高性能、高可靠性、满足不同应用要求的ESD&EOS防护器件，除了D+D-的产品应用以外，在VBUS，CC等Type-C接口其它功能pin均有对应的产品解决方案。

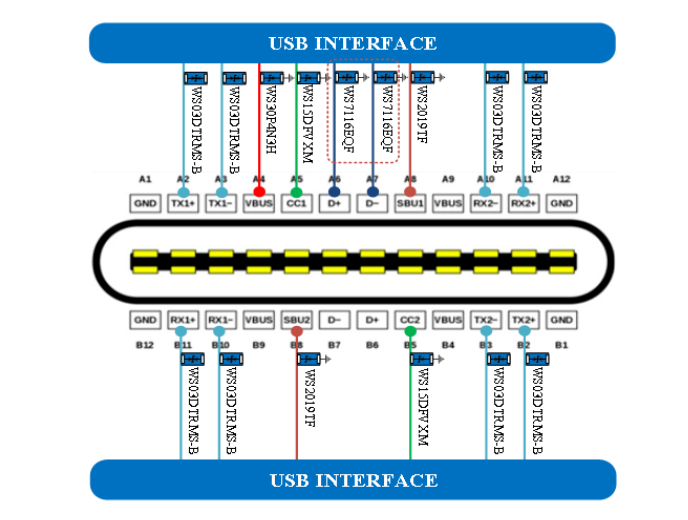

图2 WS7116EQF在Type-C接口的应用示意图

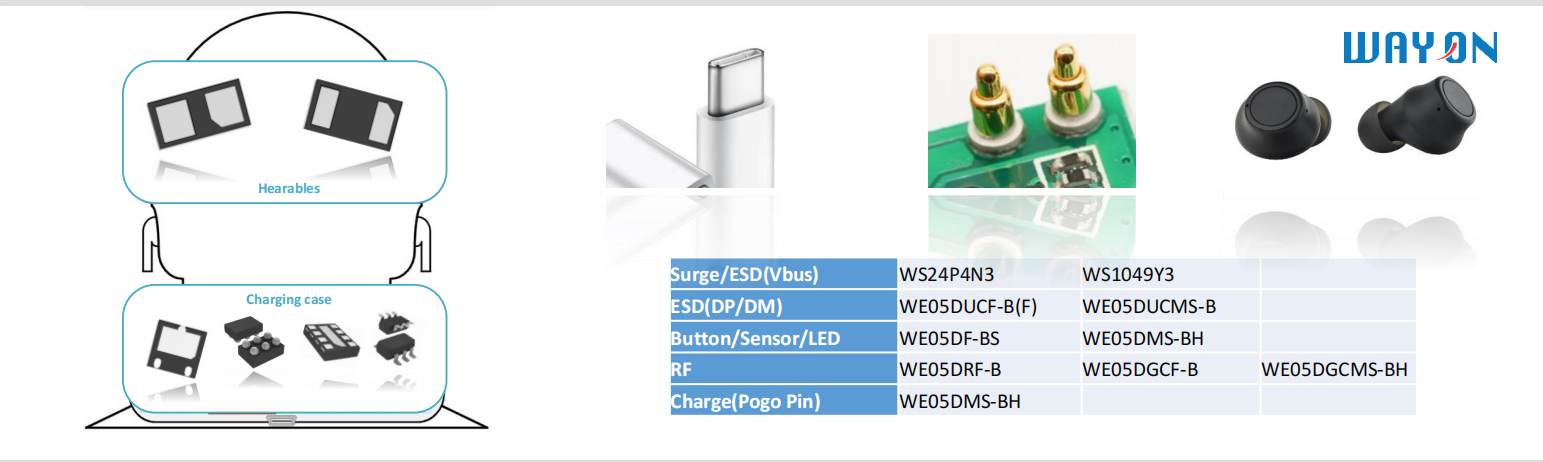

维安WAYON Automotive ESD&EOS 选型表：
| Part No. | VRWM（V） | VBR（V）Min | C j （ P F ） | Ipp（A） | Vc（V）@Ipp | IR （μA）Max | PPP（W） | MPQ(pcs) | Package | Data sheet |
|---|
| WE05DGCF-B-AT | 5 | 6 | 0.18(TYP) 0.3(MAX) | 3 | 20(TYP) 23(MAX) | 0.2 | 70 | 10000 | DFN1006-2L |  |
| WE05DRF-B-AT | 5 | 6 | 0.5 | 4 | 20 | 0.2 | 80 | 10000 | DFN1006-2L | |
| WE05DUCF-BF-AT | 5 | 6 | 0.6 | 3 | 12 | 0.5 | 36 | 10000 | DFN1006-2L | |
| WE05DUCF-AT | 5 | 6 | 0.7 | 4 | 14 | 0.5 | 56 | 10000 | DFN1006-2L | |
| WE05DLCF-B-AT | 5 | 5.6 | 3.5 | 2 | 13 | 0.1 | 26 | 10000 | DFN1006-2L | |
| WE05DF-BN-AT | 5 | 6 | 7(TYP) 15(MAX) | 4 | 15(MAX) | 0.2 | 60 | 10000 | DFN1006-2L | |
| WE05DF-BH-AT | 5 | 5.6 | 18 | 8 | 10 | 0.2 | 80 | 10000 | DFN1006-2L | |
| WE12DF-B-AT | 12 | 13.3 | 15 | 5 | 26 | 0.2 | 130 | 10000 | DFN1006-2L | |
| WS24DF-AT | 24 | 26.7 | 55 | 9 | 55 | 0.5 | 495 | 10000 | DFN1006-2L | |
| WE05MUC-AT | 5 | 6 | 0.5(TYP) 1.0(MAX) | 4 | 10.5(TYP) 12(MAX) | 0.5 | 48 | 10000 | DFN1006-3L | |
| WS4.5DPVL-AT | 4.5 | 4.6 | 500(TYP) 600(MAX) | 180 | 10(TYP) 12(MAX) | 0.5 | 2160 | 3000 | DFN1610-2L | |
| WS4.5DPV-AT | 4.5 | 4.8 | 600 | 130 | 12 | 0.5 | 1560 | 3000 | DFN1610-2L | |
| WS05DPX-AT | 5 | 5.5 | 540(TYP) 700(MAX) | 170 | 10.5(TYP) 12(MAX) | 0.5 | 170 | 3000 | DFN1610-2L | |
| WS07DP-AT | 7 | 7.7 | 720(TYP) 1000(MAX) | 100 | 17(TYP) 20(MAX) | 0.2 | 2000 | 3000 | DFN1610-2L | |
| WS12P4N3-AT | 12 | 13.3 | 800(TYP) 1000(MAX) | 130 | 22(TYP) 25(MAX) | 0.5 | 3250 | 3000 | DFN2020-3L | |
| WS05-4R2P-AT | 5 | 6 | 0.8 | 4 | 15 | 0.5 | 60 | 3000 | DFN2510-10L | |
| WE3.3-8R2P-AT | 3.3 | 3.7 | 0.8 | 4.5 | 14 | 0.5 | 63 | 3000 | DFN3810-9L | |
| WS03DLC-B-AT | 3.3 | 4 | 1(TYP) 1.5(MAX) | 20 | 16(TYP) 19(MAX) | 0.2 | 320 | 3000 | SOD-323 | |
| WS05DLC-B-AT | 5 | 6 | 1.35 | 17 | 18.3 | 0.5 | 310 | 3000 | SOD-323 | |
| WS05D-B-AT | 5 | 6 | 50 | 20 | 15 | 0.2 | 300 | 3000 | SOD-323 | |
| WS12DLC-B-AT | 12 | 13.3 | 1.0(TYP) 1.5(MAX) | 11 | 25(TYP) 30(MAX) | 0.2 | 330 | 3000 | SOD-323 | |
| WS12D-B-AT | 12 | 13.3 | 40 | 12 | 20 | 0.5 | 240 | 3000 | SOD-323 | |
| WS15DLC-B-AT | 15 | 16.7 | 1.35 | 14 | 39 | 0.5 | 546 | 3000 | SOD-323 | |
| WS15D-B-AT | 15 | 16.7 | 40 | 12 | 35 | 0.2 | 420 | 3000 | SOD-323 | |
| WS24DLC-B-AT | 24 | 26.7 | 1.5 | 9 | 54 | 0.5 | 486 | 3000 | SOD-323 | |
| WS24D-B-AT | 24 | 26.7 | 30 | 8 | 50 | 0.2 | 400 | 3000 | SOD-323 | |
| WS36DLC-B-AT | 36 | 40 | 1.2(TYP) 1.5(MAX) | 6 | 65(TYP) 68(MAX) | 0.5 | 408 | 3000 | SOD-323 | |
| WS36D-AT | 36 | 40 | 40 | 5 | 105 | 0.6 | 525 | 3000 | SOD-323 | |
| WS36D-BH-AT | 36 | 38 | 20 | 6 | 70 | 0.5 | 420 | 3000 | SOD-323 | |
| WE03D5-B-AT | 3.3 | 3.7 | 20 | 7 | 9 | 0.5 | 63 | 5000 | SOD-523 | |
| WE05D5LC-B-AT | 5 | 5.5 | 3.5 | 2.5 | 13 | 0.5 | 33 | 5000 | SOD-523 | |
| WE05D5BC-B-AT | 5 | 5.6 | 7(TYP) 10(MAX) | 4 | 11(TYP) 13(MAX) | 0.2 | 52 | 5000 | SOD-523 | |
| WE24D5-B-AT | 24 | 26.7 | 15 | 5.5 | 65 | 0.5 | 358 | 5000 | SOD-523 | |
| WE24D5-AT | 24 | 26.7 | 50 | 9 | 56 | 0.5 | 504 | 5000 | SOD-523 | |
| WS36D5-B-AT | 36 | 39 | 21(TYP) 35(MAX) | 7 | 53(TYP) 56(MAX) | 0.5 | 392 | 5000 | SOD-523 | |
| WE36D5-AT | 36 | 40 | 35 | 5 | 120 | 0.5 | 600 | 5000 | SOD-523 | |
| WS05M2T-B-AT | 5 | 6 | 40(TYP) 50(MAX) | 18 | 11(TYP) 15(MAX) | 0.5 | 270 | 3000 | SOT-23 | |
| WS24M2T-B-AT | 24 | 26.7 | 30 | 8 | 55 | 0.2 | 440 | 3000 | SOT-23 | |
| WS36M2T-B-AT | 36 | 40 | 20 | 6 | 110 | 0.5 | 660 | 3000 | SOT-23 | |
| WS05-4R-AT | 5 | 6 | 1.5(TYP) 2(MAX) | 12 | 20(TYP) 25(MAX) | 0.5 | 300 | 3000 | SOT-23-6L | |
