Wayon维安代理保险丝PPTC 温故而知新,浅析维安Fuse四大应用领域

时间:2022-04-20       发布人:京柏微       点击量:

    近年来,市场对信息技术、移动和消费电子等各类设备的需求急剧上升,且随着产品的功能日趋强大和功能的复杂化,这类电子设备发生意外情况的风险也相应增大,工程师在整体电路设计时的安全意识也需要不断提高。保险丝(Fuse)作为一种简单而有效的电路保护安规器件,需求量也急剧上升。
    保险丝(fuse)也被称为电流保险丝,IEC127标准将它定义为"熔断体(fuse-link)"。其主要是起过载保护作用。电路中正确安置保险丝,保险丝就会在电流异常升高到一定的高度和热度的时候,自身熔断切断电流,保护了电路安全运行

    安规包含了北美UL和欧洲TUV系两大产品认证方向。但是在不同的国家或地区,也有着各自独特的认证流程和体系,而且是带有强制性的。维安保险丝均通过完备的UL、TUV等安规认证。

                               Part 1:Notebook

    保险丝适用于各类电子电器产品电路中,初、次级电路板的过流保护,特别是电源的输入输出端的过流保护,保险丝有其独有的优势。

    笔记本电脑形状扁平、体积小,相对而言,电子元器件的集成度高,其连接缆线、端口等都是容易受到侵扰的地方,所以端口防护尤为重要,特别是USB接口、Type-C,例如当以上端口遭受环境污染、液体流溅或者体液沾染时,往往会造成输出电流超过设计阈值,出现短路问题。此时,保险丝的正确选用可以及时响应切断电路供电,避免主板上元件被发热损坏或者起火,并保证在部分电路功能缺失的情况下,不影响其他功能的运行。

Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse

                               图一 直流输入电路的过流保护

Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse

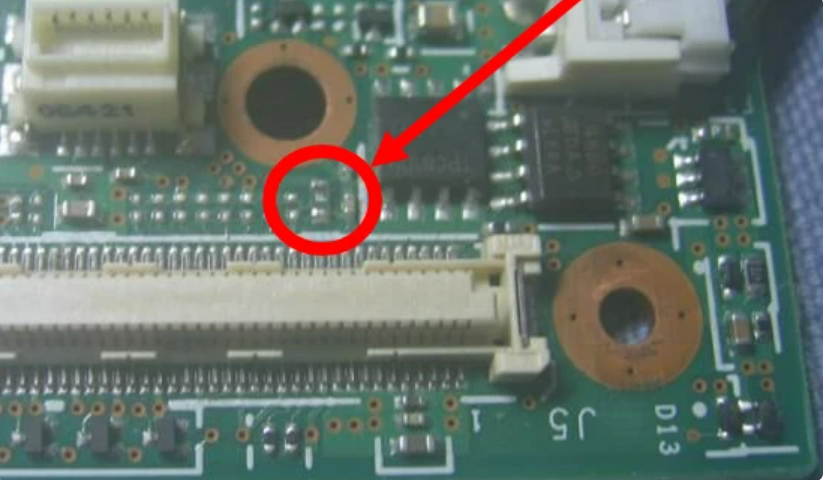

    图二 保险丝在笔记本中的应用

Part 2:LED

高功率LED具有体积小,功耗低,亮度高,使用寿命长等特点,广泛应用于交通信号灯、广告板、机场跑道、铁路道口、家用照明及医疗/手术照明等场景中。

由于LED是具有二极管特性的发光管,只能单方向通电。通常LED亮度输出与电流成正比,白光LED在大电流下会出现饱和现象,发光效率大幅度降低,甚至失效,保险丝能够防止大电流对LED造成损坏;另外,LED亮度输出与所处的温度成反比,维安保险丝内阻小、能耗低的优点也能有效提高发光效率。

图四 保险丝在LED灯板上的应用

Part 3:E-tools

电动工具因为其具有便携、重量小等特点而应用范围十分广泛,如机械工业、建筑装潢、园林绿化、木业加工等都有涉猎,市场容量巨大。

电动工具的动力来源绝大部分为锂离子电池,锂离子电池因外部机械冲击、内部电流或外部充电电压异常过大和温度过高等直接或间接原因可能会导致外部电路短路、内部压力过大等热失控的安全隐患,更有甚者会产生爆炸等现象。因此,锂电池的电池短路、反接以及超温后的保护至关重要,选择合适的保险丝能够有效保护设备不被烧坏,同时避免火灾等安全隐患。

Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse

                          图五 保险丝在电动工具中的应用

Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse

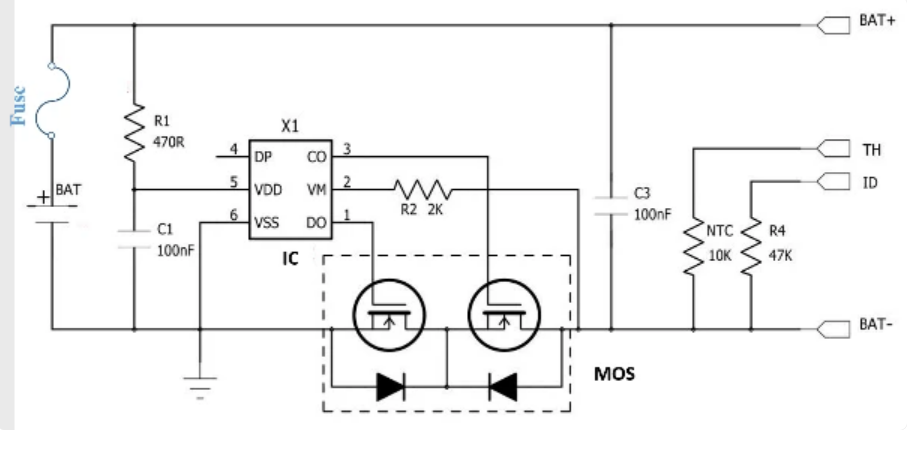

                         图六 保险丝在锂电池保护板中的应用

Part 4:Green Automotive

电动车因其排放低、运行平稳、噪声和振动小、能源效率高、经济便捷等优势,获得了诸多消费者的青睐。电动车动力电池电源电压一般在200VDC到1000VDC,除动力电池外空调系统,暖风系统,DC/DC转换系统等大功率回路均需要保险丝的过流保护,加上保护驱动变流控制器,电子驻车系统,停起传感器,车载仪表、胎压监测等众多中小功率设备,一台电动车用到的保险丝可多达上百颗。

保险丝的使用可以在一定程度上保护电路中其他电子部件的安全,当电路中发生短路产生大电流时,该保险丝可以安全地切断电路,保护设备不受过电流破坏而引起灾难。


Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse

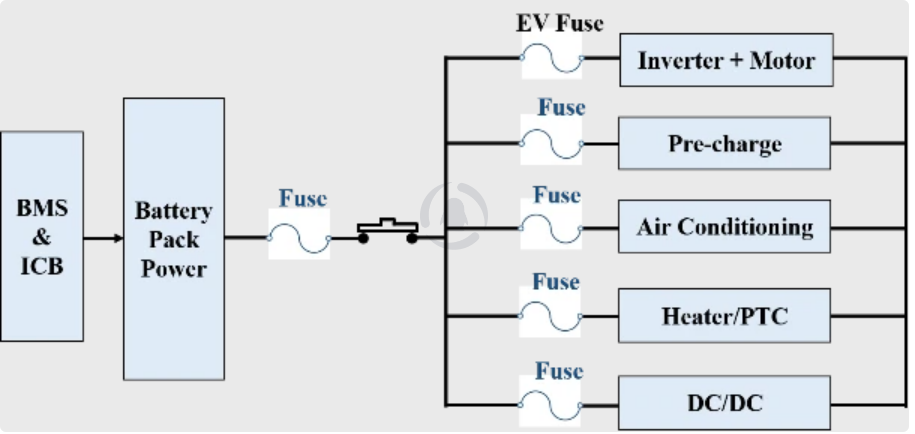

                               图七 汽车中保险丝的应用
Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse
             图八 保险丝在车充面板上的应用

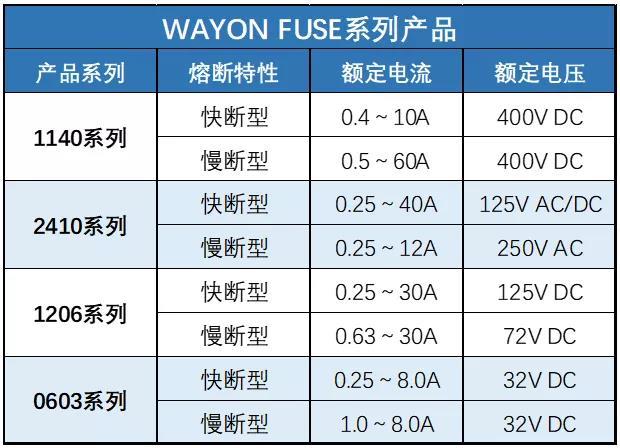

维安SMD Fuse产品优势:
·小体积,高分断能力
·宽泛的额定电流、额定电压
·低DCR,低功耗
·快断、慢断产品可选
·无铅无卤,安规认证
Wayon保险丝,维安保险丝代理,保险丝,PPTC ,维安Fuse

WAYON维安所作的系列产品有:

1、过电流防护类产品主要有贴片PTC, 电流值0.2A 0.3A 0.5A 0.75A 1.1A 1.5A 2A 2.6A 3.5A 4A等。

2、静电防护类产品主要有DFN封装ESD,电容值0.3PF/ 1PF/ 3PF /7PF/ 10PF,电压3.3V/ 5V /7V/ 12V/ 15V /18V /24V/ 36V。产品如WE03DS-B /WE05DLCS-B/WE05DS-BA/WE05DF-BN/WE05DLCF-B/WE05DUCF-B/WE05DRF-B/WE05D5BC-B/WE05D5LC-B/WE05D5UC-B/WE3.3DF-B/WE05D9-B/WE07DF-B/WE12DF-B/WE15DF-B/WE18DF-B/WE24DF-B/WE36D5/WE15DRF-B/WE18DRF-B等

3、USB、RJ45、HDMI端口防护主要有WE05DUCF-B/ WE05DRF-B/ WE05R/ WS05R/ WS03DLC-B/ WE05-4RVLC/ WS05-4R2P/ WS05-4R3P等。

4、浪涌防护类器件主要有DFN1610/SOD323/SOD123/DFN2020-3L封装的器件,WS4.5DP/WS05DPF/WS4.5D3HP/WS4.5D3HP3K-B/WS07D3HP/WS07DP/WS7.0P4S1-B/WS12DP/WS12D3HP/WS12P4S1-B/WS24P4S1-B/WS12P4N3/WS15P4N3/WS26P4N3等。

5、固体放电管主要有半导体器件SMA封装WES806S2MC//WES806S2/WES506S2/WES306S2UC,SMB封装WES806S/WES806***/WES806SUC/WES1006S/WES1006***/WES1006SUC。气体放电管主要有1206封装的GDTN2RS3-90 、GDTN2RS3-400,1812封装的GDTN2RS5-90 、GDTN2RS5-400等。

6、OVP保护IC主要有 WP3881 /WP3881L /WP3882等。

7、ESD&CM filter 主要有 WECM5411P/ WECM5412P/ WECM5413P等。

8.、功率TVS管主要有SMA SMB ***封装系列产品及DO-218AB封装 SM8S33A/ SM8S22A等。

上海长园维安 TVS/ESD产品 快速选型推荐表

型号 封装 电容值 交期 典型应用

0402尺寸

WE05DF-BN FBP0402 10pPF;单路双向ESD 2周手机/ GPS/POS机/PC防静电/侧边按键

WE05DLF FBP0402 1PF;单路单向低容ESD 2周手机、GPS、MID/车载收音机天线/USB2.0

WE05DLCF-B FBP0402 0.5PF;单路双向超低容ESD 手机、GPS、MID/车载收音机天线/USB2.0、3.0

WE05DUCF(-B) FBP0402 0.5PF;单路,单双向超低容ESD 2周手机、GPS、车载天线/USB2.0、3.0

WE05DRF-B 402 0.25PF 2周手机、GPS、车载天线/USB2.0、3.0

0603尺寸

WE05D5BC-B SOD523 10PF/单路双向ESD 2周GPS/POS机/PC,MID车载设备防静电/侧边按键

WE05D5MC SOD523 1.0PF/单路单向低容ESD 2周GPS/POS机,DVR/MID/USB2.0

WE05D5UC SOD523 0.5PF/单路单向超低容ESD 2周HDMI,DVI,USB2.0、3.0防静电

WE05M5LC SOT523 0.6PF(线与线间容值)/双路单向ESD 2周DVR/MID/ USB2.0、3.0/

WEP060RF0603 SMD 0.15PF 2周GPS/POS机,DVR/MID/USB2.0、3.0

0805尺寸

WE05D3LC-B SOD323 1.5PF/单路双向ESD 2周GPS/POS机/PC,MID车载设备防静电,USB2.0

WE05M3LC SOT323 0.6PF(线与线间容值)/双路单向ESD 2周GPS/POS机,DVR/MID/USB2.0

多路TVS阵列

WS05-4R2P DSON-10 0.3PF(线与线间容值)/4路双向ESD 2.5周HDMI,DVI(机顶盒/CVT)

WS05-4R4M MSOP-10L 0.3PF(线与线间容值)/4路单向ESD 2.5周HDMI,DVI(机顶盒/CVT)

WEF04-1002F2 DFN-8L 20PF/4路单向ESD 2.5周手机、GPS/MID视频/音频ESD/EMI

WEF08-1002F2 DFN-16L 20PF/8路单向ESD 2.5周手机、GPS/MID视频/音频ESD/EMI

WE05-4RVLC SOT23-6L 0.7PF(线与线间容值)/4路单向ESD 2.5周

网络交换机/EPON/GPON/路由器 无线AP,保护2个USB2.0

WE05MLC SOT23 0.6PF(线与线间容值)/2路单向ESD 2.5周DVR/MID/ USB2.0

WS12M2T SOT23 100PF/2路单向ESD 2.5周RS485/ 232/



Part Number VRWM(V) VBR(V) Cj(pF) IO-GND Ipp(A) Vc@Ipp RDYN(ohm) RDYN(ohm) Ppp(W) Package

Max Min Typ 8/20us 8/20us Typ contact

WS15D 15 16.7 70 12 40 0.24 30 500 SOD323

WS12DLV 12 13.3 140 15 25 0.2 30 380 SOD323

WS15D-B 15 16.7 25 10 33 0.35 30 350 SOD323

WS12D-B 12 13.3 25 12 35 0.42 30 500 SOD323

WS08D-B 8 8.8 65 16 24 0.4 25 300 SOD323

WS05D-B 5 6 30 22 20 0.2 30 450 SOD323

WS03D-B 3.3 4 37 30 15 0.3 30 450 SOD323

WS24DLC-B 24 26.7 1 9 54 0.6 30 500 SOD323

WS15DLC-B 15 16.7 1 10 40 0.6 30 400 SOD323

WS12DLC-B 12 13.3 1 11 28.6 0.6 30 350 SOD323

WS08DLC-B 8 8.5 1 20 26.8 0.4 30 500 SOD323

WS05DLC-B 5 6 1 17 18.3 0.4 30 350 SOD323

WS03DLCX-B 3 4 1.5 13 25 0.7 30 260 SOD323

WS03DLC-B 3.3 4 1 20 19 0.3 30 350 SOD323

WE36D5 36 40 25 6 100 / 8 600 SOD523

WE24D5 24 26.7 45 9 52 0.34 30 500 SOD523

WS12D5 12 13.3 56 12 26 0.3 30 350 SOD523

WE12D5 12 13.3 40 6 31 0.5 30 200 SOD523

WE07D5 7 7.5 63 13 17 0.14 30 220 SOD523

WS05D5 5 6 80 12 17 0.45 30 200 SOD523

WS03D5 3.3 4 110 15 17 0.2 15 250 SOD523

WE05D5BC 5 6 90 14 17 0,36 30 250 SOD523

WE05D5UC 5 6 0.5 5 13.6 0.77 12 100 SOD523

WE03D5-B 3.3 37 15 7 16.8 0.32 30 120 SOD523

WS05D5-B 5 6 30 25 18 0.2 20 400 SOD523

WE05D5BC-B 5 5.6 11 5 15 0.35 30 100 SOD523

WE05D5LV-B 5 5.8 5.5 4 11 0.24 20 50 SOD523

WE05D5LC-B 5 6 2.5 2 13 0.6 20 40 SOD523

WE05D5UC-B 5 6 0.5 / / 0.9 10 50 SOD523

WE05D7LC-B 5 6 2.5 2.5 14 0.58 18 40 SOD723

WE03D9-B 3.3 5 25 11 17 0.2 30 150 SOD923

WE05D9-B 5 6 7 4 13 0.3 30 60 SOD923

WE05MUC 5 6 1 5 12 0.8 30 60 DFN1006-3L

WE05MF-B 5 5.6 7 5 15 0.3 30 90 DFN1006-3L

WE15DF 15 16.7 28 5 40 0.5 15 200 DFN1006-2L

WE12DF 12 13.3 34 7 25 0.5 30 200 DFN1006-2L

WE07DF 7 7.8 63 13 17 0.14 30 220 DFN1006-2L

WE05DF 5 6 92 15 17 0.36 30 300 DFN1006-2L

WE05DUCFC 5 5.6 0,7 3.5 11 0.32 30 50 DFN1006-2L

WE05DUCF 5 6 0.5 4 15 0.7 12 60 DFN1006-2L

WS05DPF-B 5 6 30 20 15 0.2 30 300 DFN1006-2L

WS4.5DPF-B 4.5 4.7 65 30 14 0.16 30 450 DFN1006-2L

WS03DPF-B 3.3 4 37 30 15 2 30 450 DFN1006-2L

WE36DF-B 36 40 10 2 75 / 8 200 DFN1006-2L

WE24DF-B 24 26.7 15 3 55 / 15 200 DFN1006-2L

WE18DF-B 18 19.8 15 4 47 7 20 200 DFN1006-2L

WE15DF-B 15 16.7 15 5 40 0.65 25 200 DFN1006-2L

WE12DF-B 12 13.3 11 5 26 0.56 30 150 DFN1006-2L

WE08DF-B 8 8.5 30 10 20 0.5 30 200 DFN1006-2L

WE05DF-BN 5 6 7 5 15 0.42 30 100 DFN1006-2L

WE3.3DF-B 3.3 3.7 10 7 11 0.28 30 100 DFN1006-2L

WE05DLVF-B 5 5.8 5.5 4 11 0.25 20 50 DFN1006-2L

WE05DLCF-B 5 5.6 2.5 2 13 0.58 18 40 DFN1006-2L

WE18DRF-B 18 19.8 0.5 3 40 0.95 10 150 DFN1006-2L

WE15DRF-B 15 16.7 0.45 3 34 0.95 15 100 DFN1006-2L

WE12DRF-B 12 13.3 0.6 4 35 0.95 10 150 DFN1006-2L

WE08DRF-B 8 8.5 0.5 3 30 0.95 12 90 DFN1006-2L

WE05DRF-B 5 6 0.3 4 20 0.95 12 80 DFN1006-2L

WE03DRF-B 3.3 3.7 0.35 3.5 16 0.5 30 60 DFN1006-2L

WE05DUCF-BF 5 6 0.4 3 12 0.5 30 40 DFN1006-2L

WE05DUCF-B 5 6 0.5 3 20 1 10 60 DFN1006-2L

WS05DTF-B 5 6 0.5 20 8.5 0.1 30 180 DFN1006-2L

WE05DGCF-B 5 6 0.2 2 15 0.98 12 30 DFN1006-2L

WE05DLVZ-B 5 5.8 5.5 4 11 0.25 20 50 CSP0603-2L

WE05DLCZ-B 5 5.5 3 3.5 13.5 0.3 10 50 CSP0603-2L

WE12DS-B 12 13.4 3.5 5.5 26 0.95 30 150 DFN0603-2L

WE05DS-BA 5 6 6 5 15 0.3 30 90 DFN0603-2L

WE03DS-B 3.3 3.7 7.5 7 10 0.3 30 100 DFN0603-2L

WE05DLCS-B 5 5.5 2.5 2 13 0.58 18 40 DFN0603-2L

WS05DTS-B 5 6 0.5 5 6.5 0.2 15 40 DFN0603-2L

WE05DUCS-B 5 5.5 0.5 5 26 1 18 150 DFN0603-2L
